双丝杠驱动直线传动导轨结构

项目分类:导轨 发布时间:2021-05-05 ID:158710
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构
  • 双丝杠驱动直线传动导轨结构

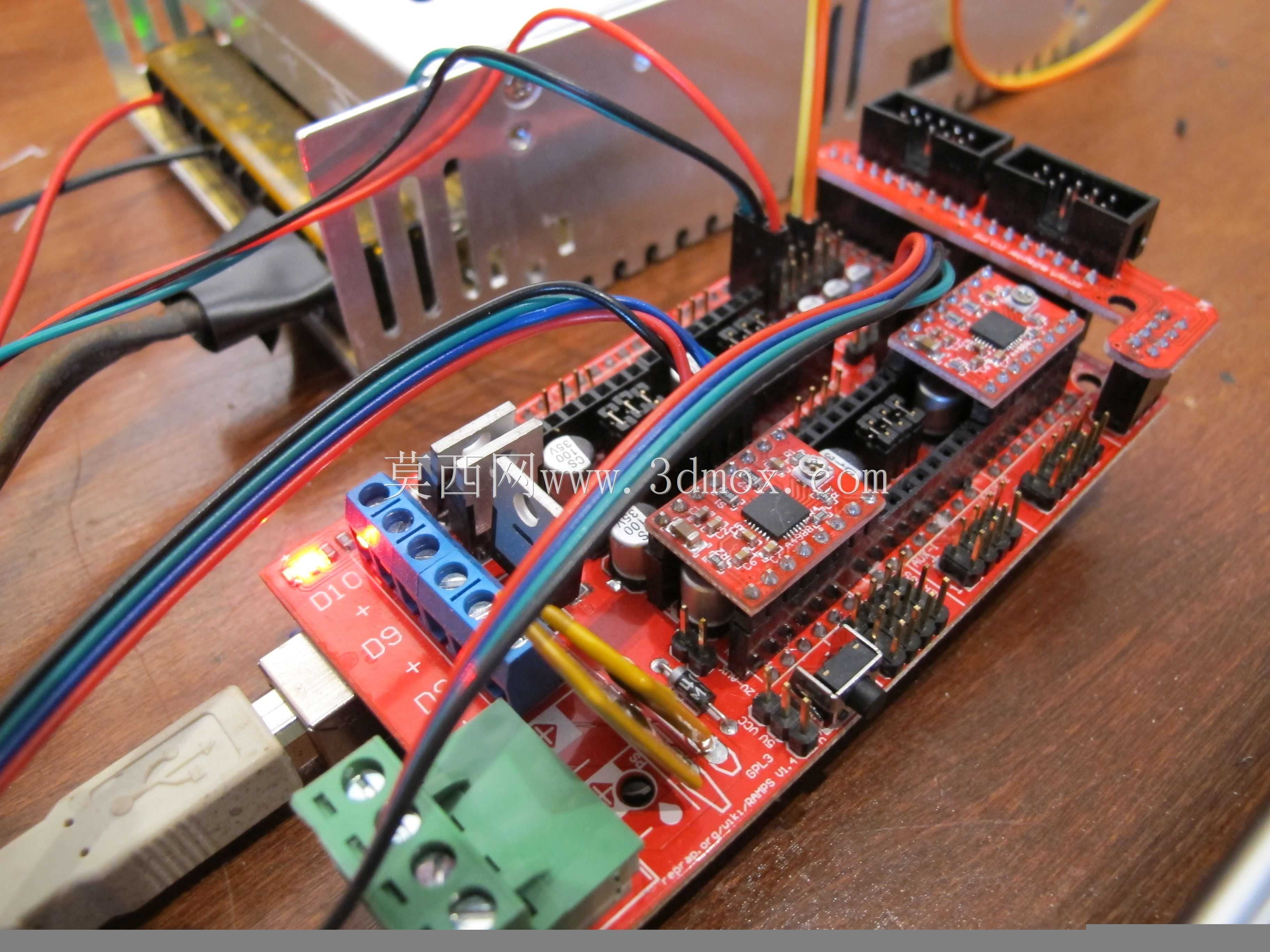

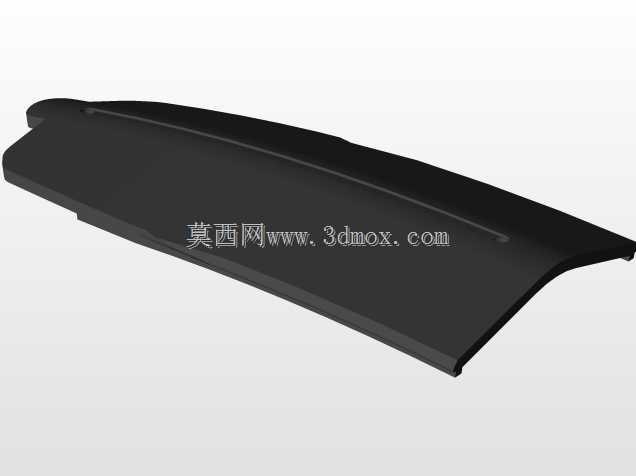

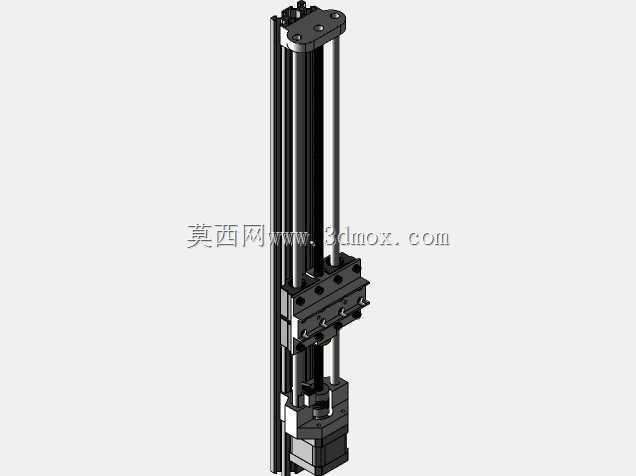

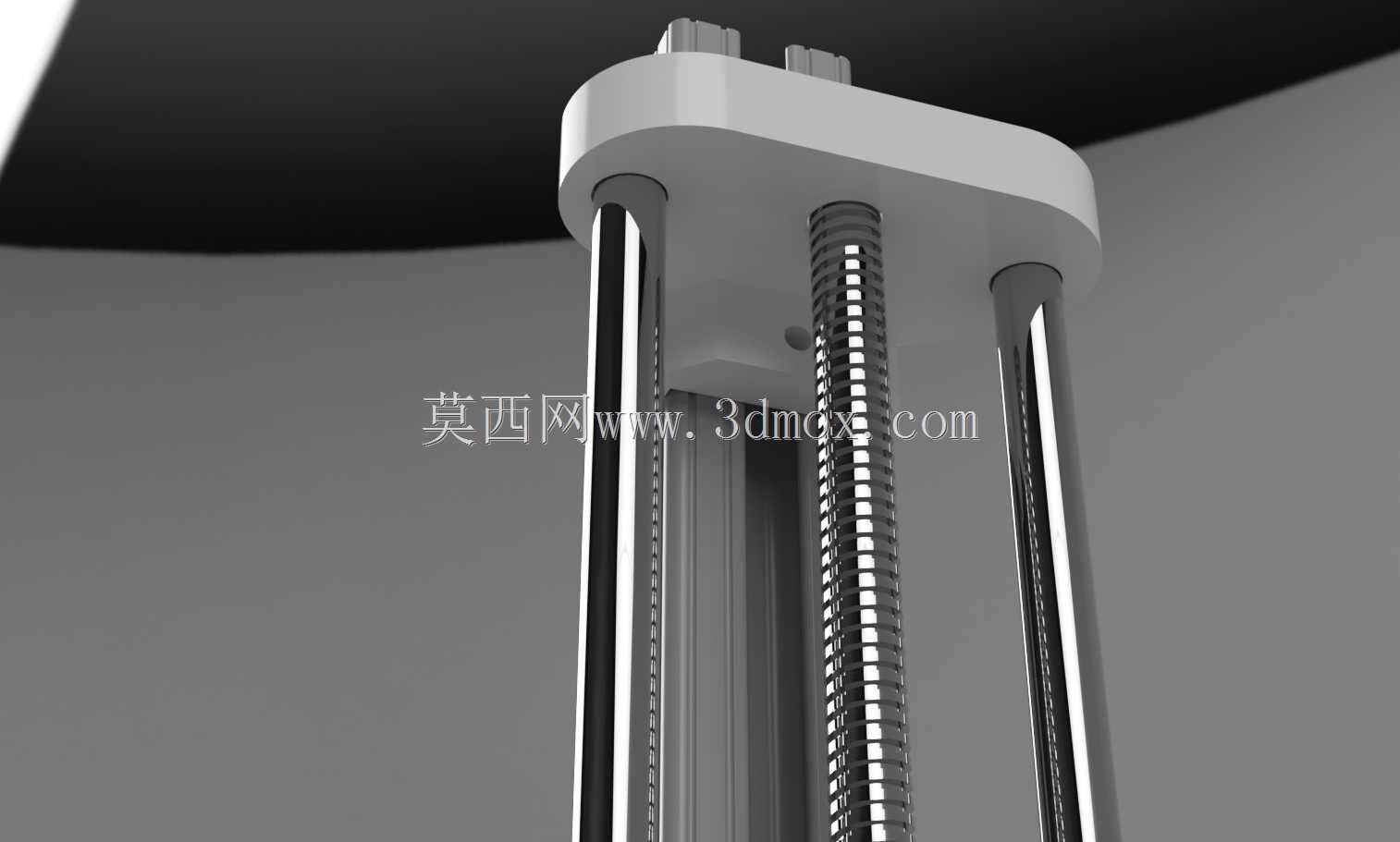

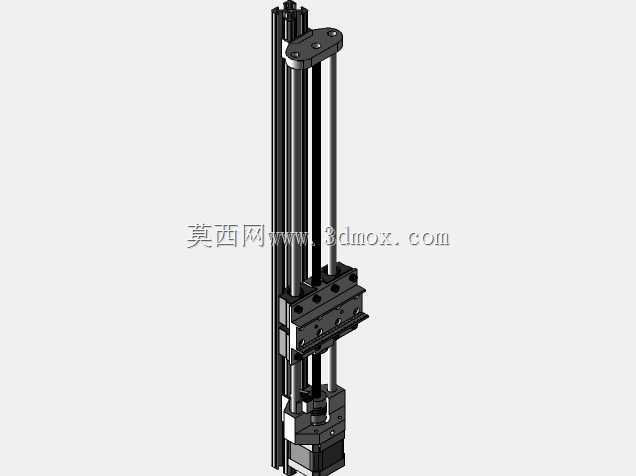

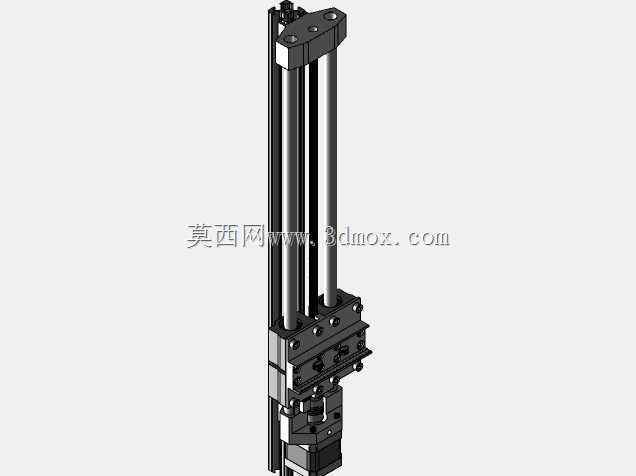

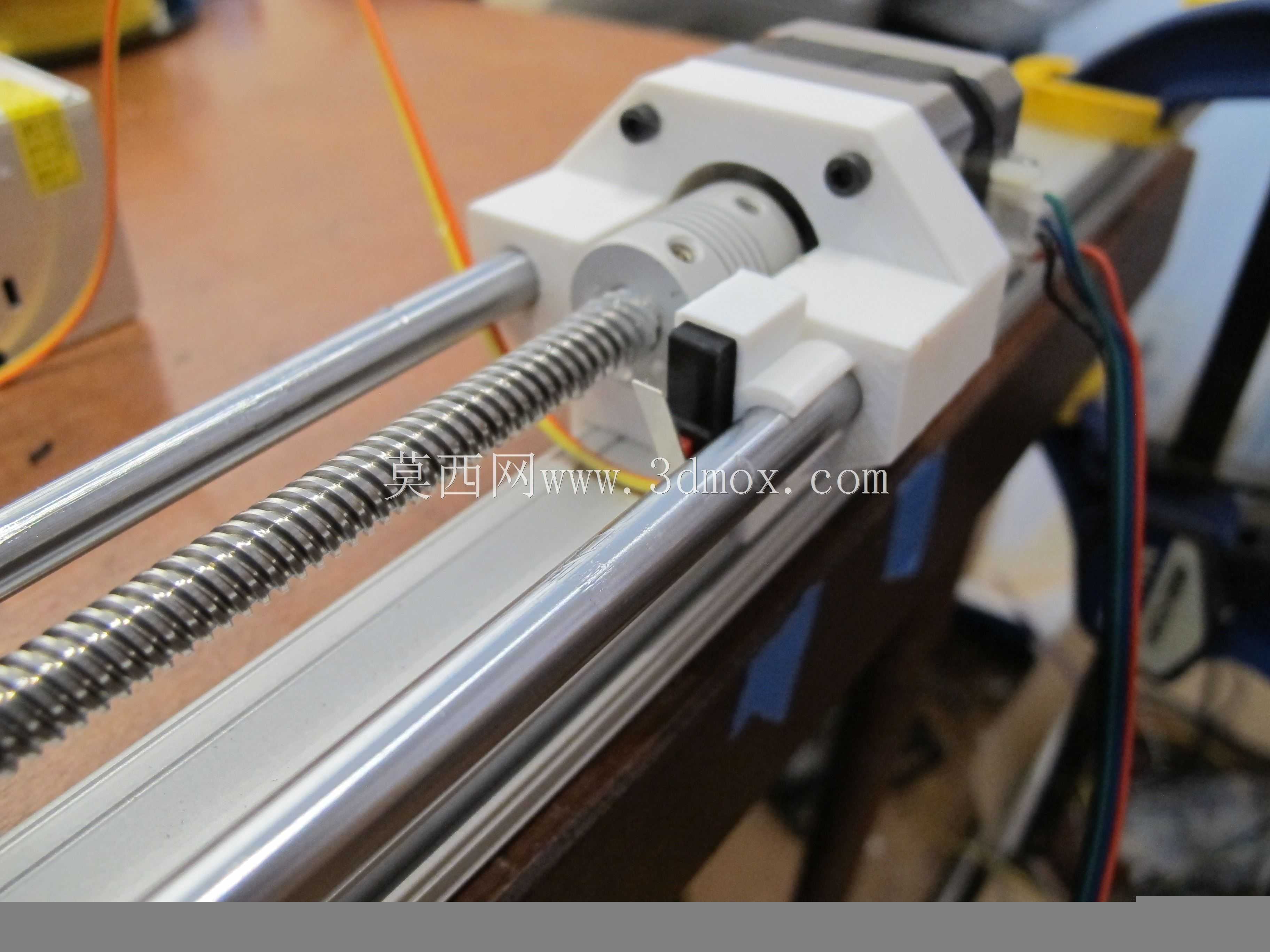

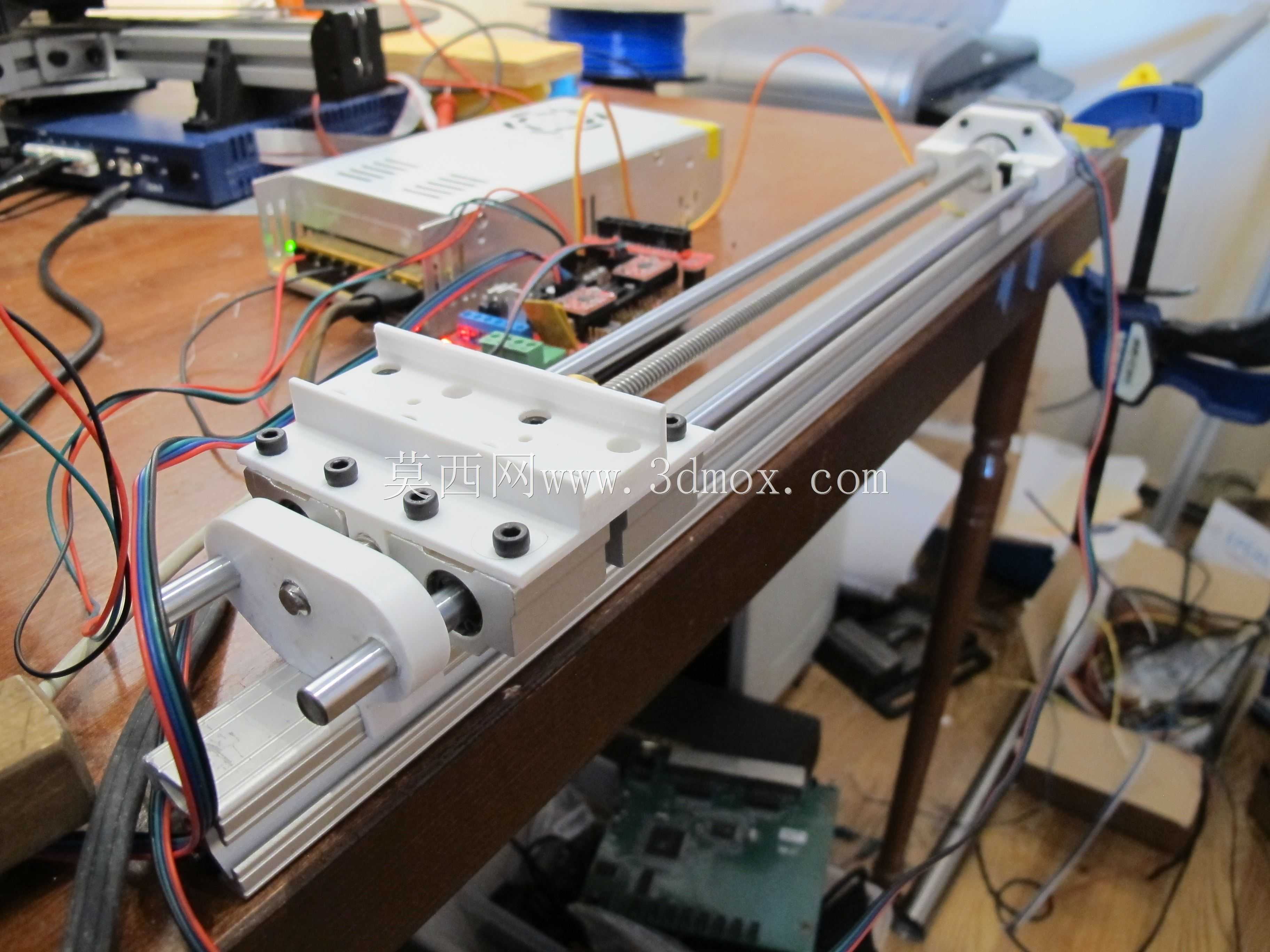

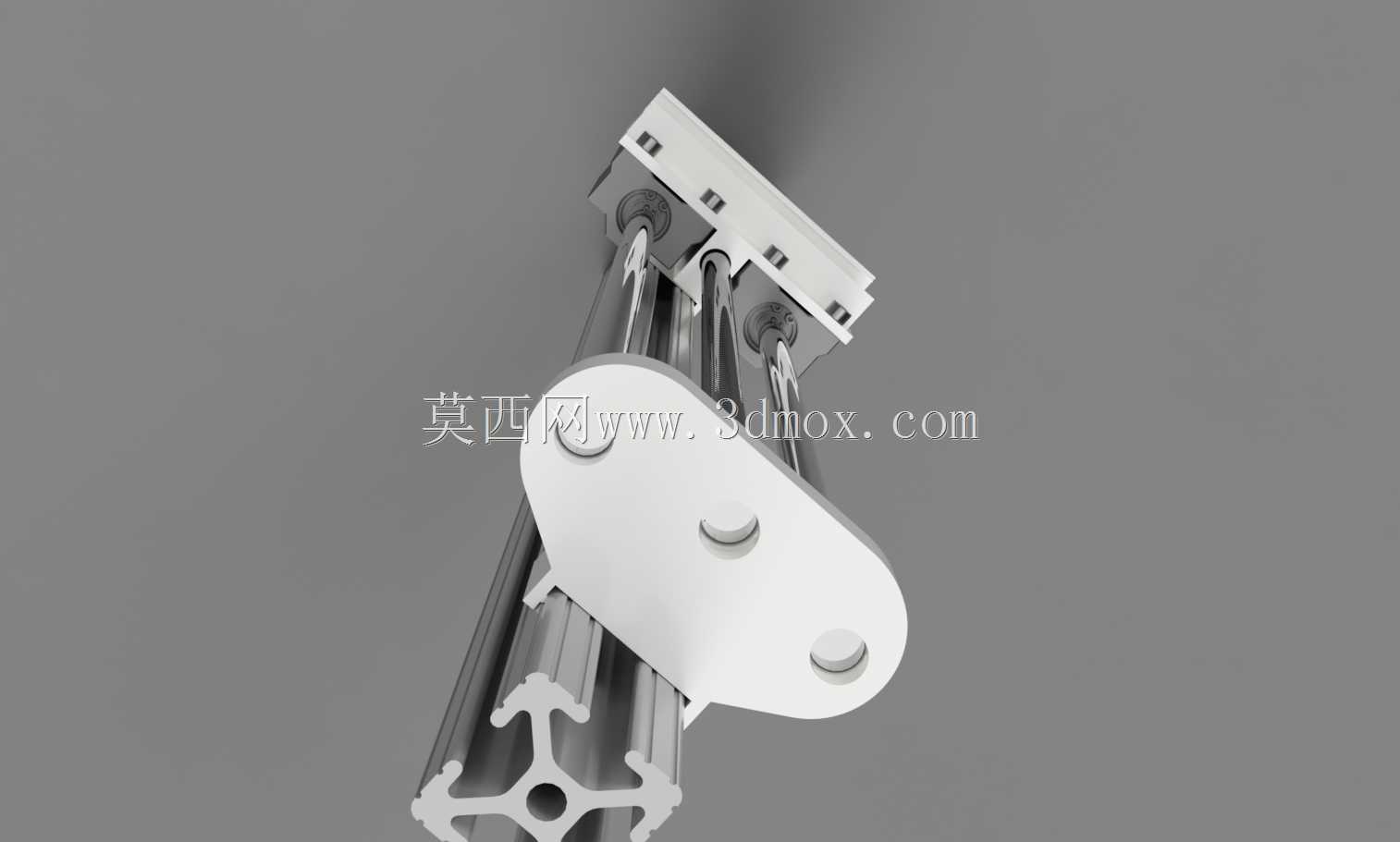

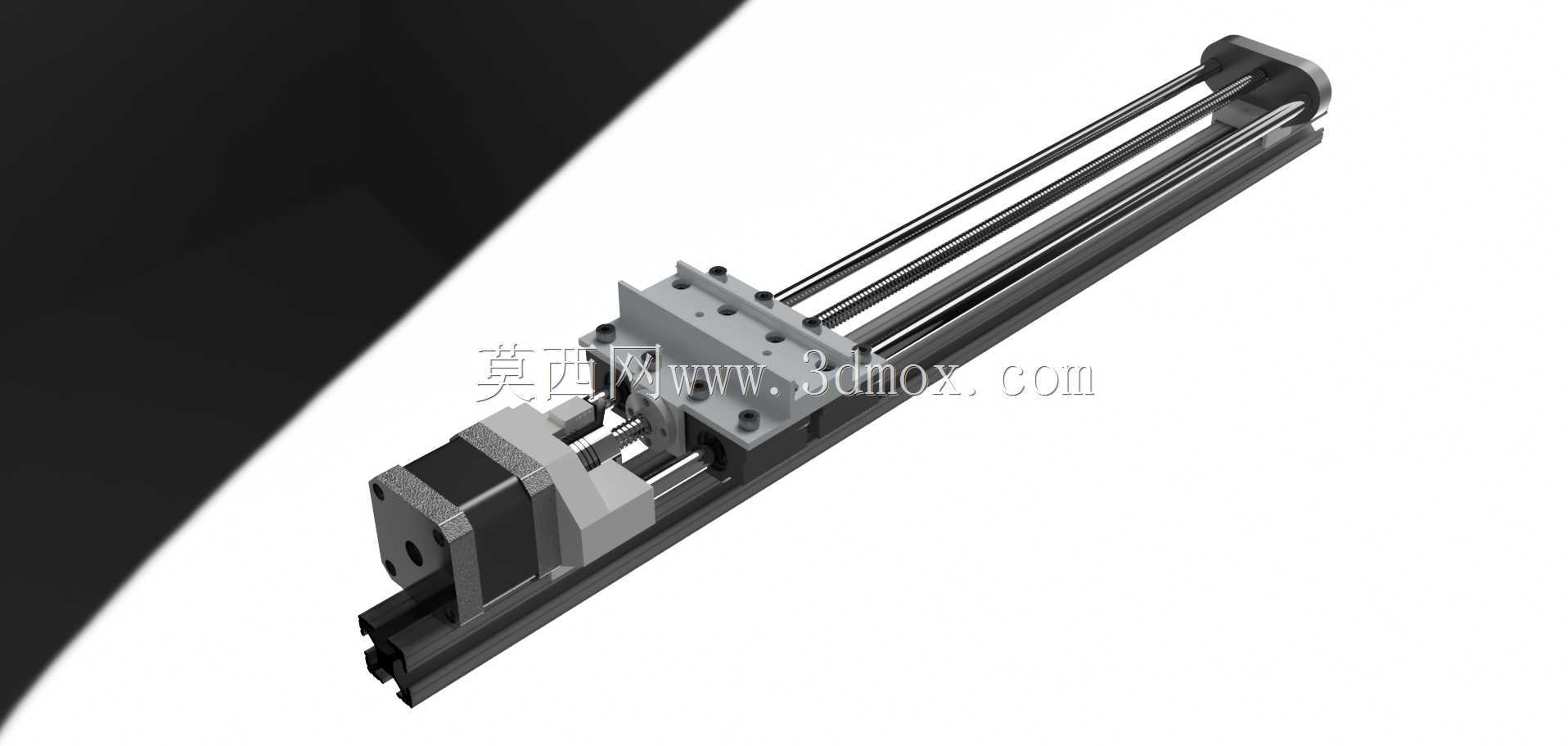

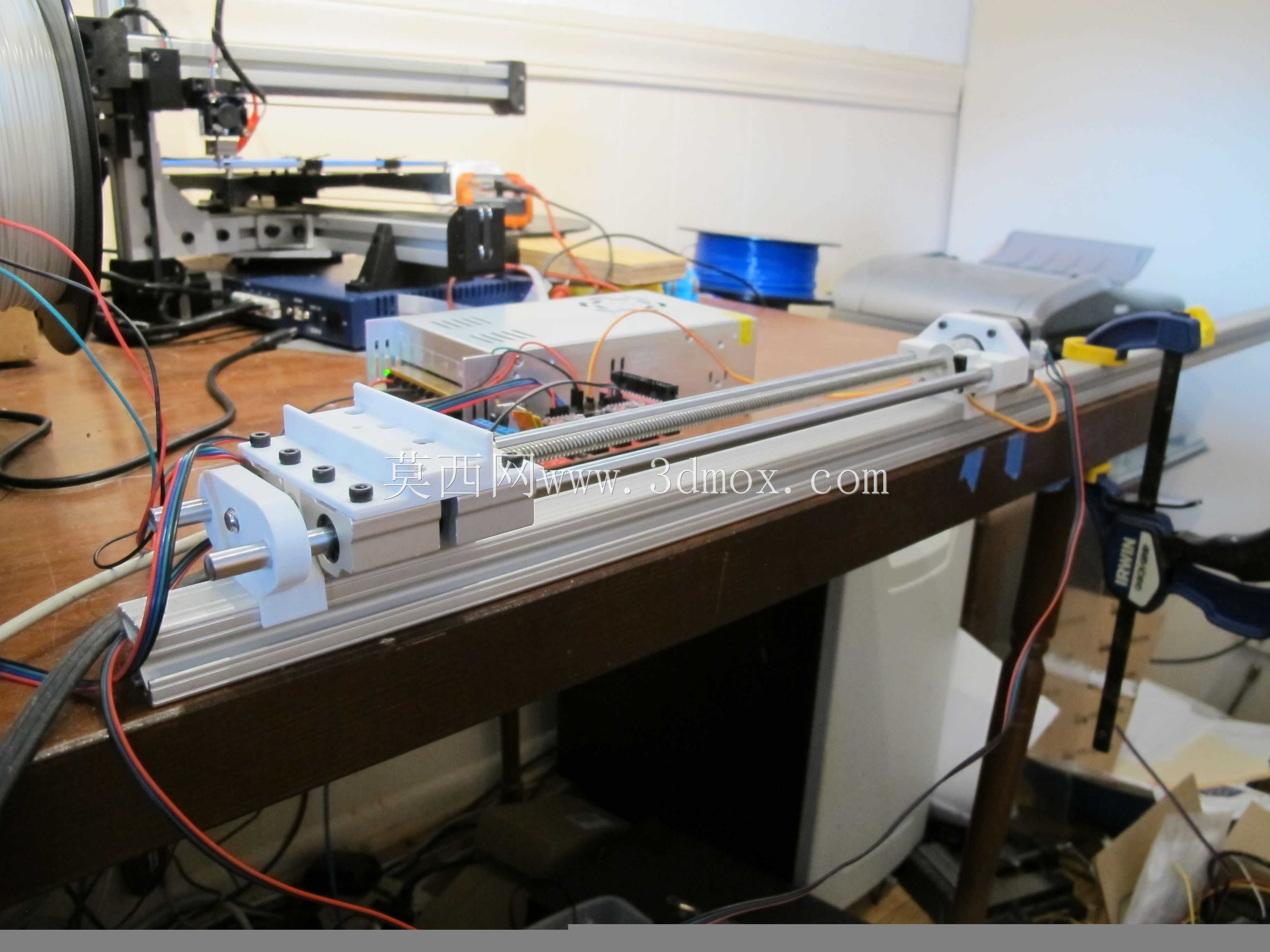

这款双丝杠传动直线导轨,是面向桌面级FDM3D打印设备悬臂结构改造场景开发的核心传动部件,核心作用是为打印喷头提供稳定的直线往复运动路径,解决传统单丝杠驱动导轨横向支撑不足、打印过程中悬臂晃动导致的层纹偏差、成型件尺寸精度不足的痛点。在实际应用场景中,这款导轨可直接适配常见的悬臂结构3D打印机,也可用于小型自动化点胶设备、桌面级检测位移平台、小型物料分拣滑台等对直线运动精度有一定要求的轻量化设备,能够承载5kg以内的运动负载,满足低速平稳传动的使用需求。从功能特性来看,这款双丝杠驱动结构采用双侧同步传动的设计思路,相比传统单丝杠单侧驱动的导轨,运动过程中滑台两侧受力更加均匀,不会出现单侧受力偏载导致的卡顿、丝杠磨损不均的问题,同时加宽的线性导轨主体提升了横向抗扭刚度,滑台在高速往复运动过程中不会出现横向窜动,传动定位精度可控制在0.1mm以内,完全满足桌面级制造设备的精度要求。设计过程中针对3D打印自制件的装配特性做了适配优化,导轨主体的安装孔位采用标准间距设计,可直接兼容市面主流的2020、2040铝型材框架安装,不需要额外打孔改造;导轨上的滑块连接位采用凹槽拼接结构,打印制作的连接件不需要额外做支撑打磨,就能实现紧密装配,同时预留了同步轮、限位开关的安装位,用户可以根据自己的设备行程需求灵活裁剪导轨长度,适配不同尺寸的设备改造需求。安装边界方面,这款导轨的标准适配行程覆盖200mm到400mm区间,导轨主体宽度为40mm,厚度为12mm,安装时只需要在型材对应位置预留对应长度的平直安装面,将导轨通过M3/M4螺钉锁紧在型材上即可,双侧丝杠的同轴度公差控制在0.05mm以内,装配时不需要复杂的调校,只需要手动转动丝杠确认滑台全程无卡顿即可投入使用,滑台的安装面预留了通用的喷头、夹具安装孔位,可直接固定打印喷头、点胶阀、检测探头等末端执行部件,大幅降低了设备改造的装配难度。
