亚克力框架十字滑台式绘图写字装置

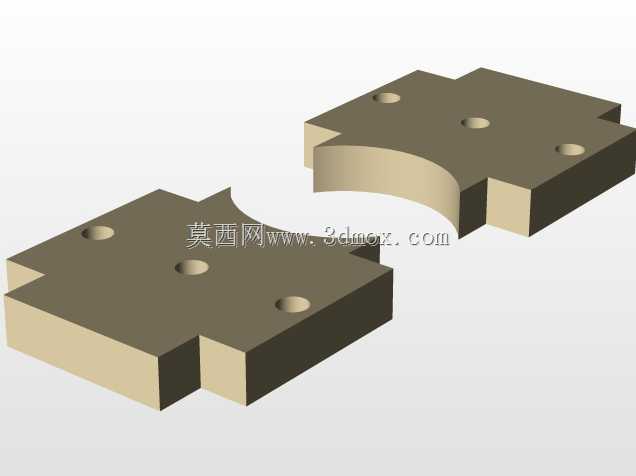

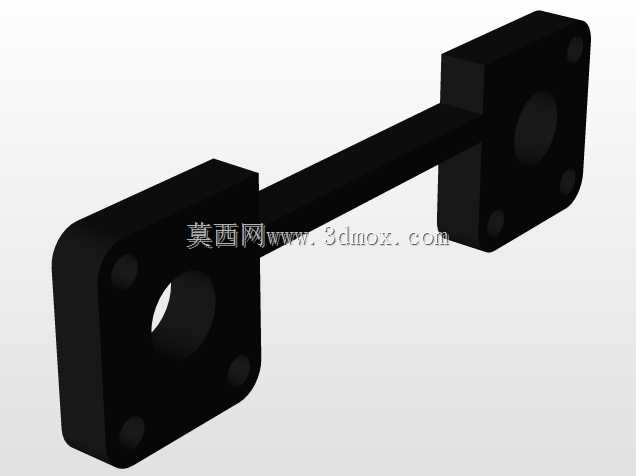

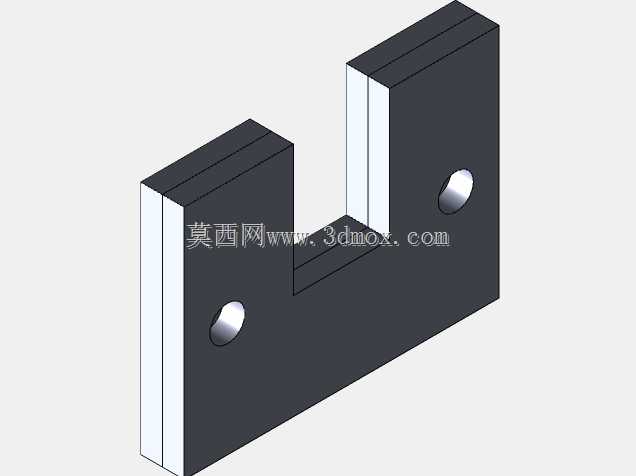

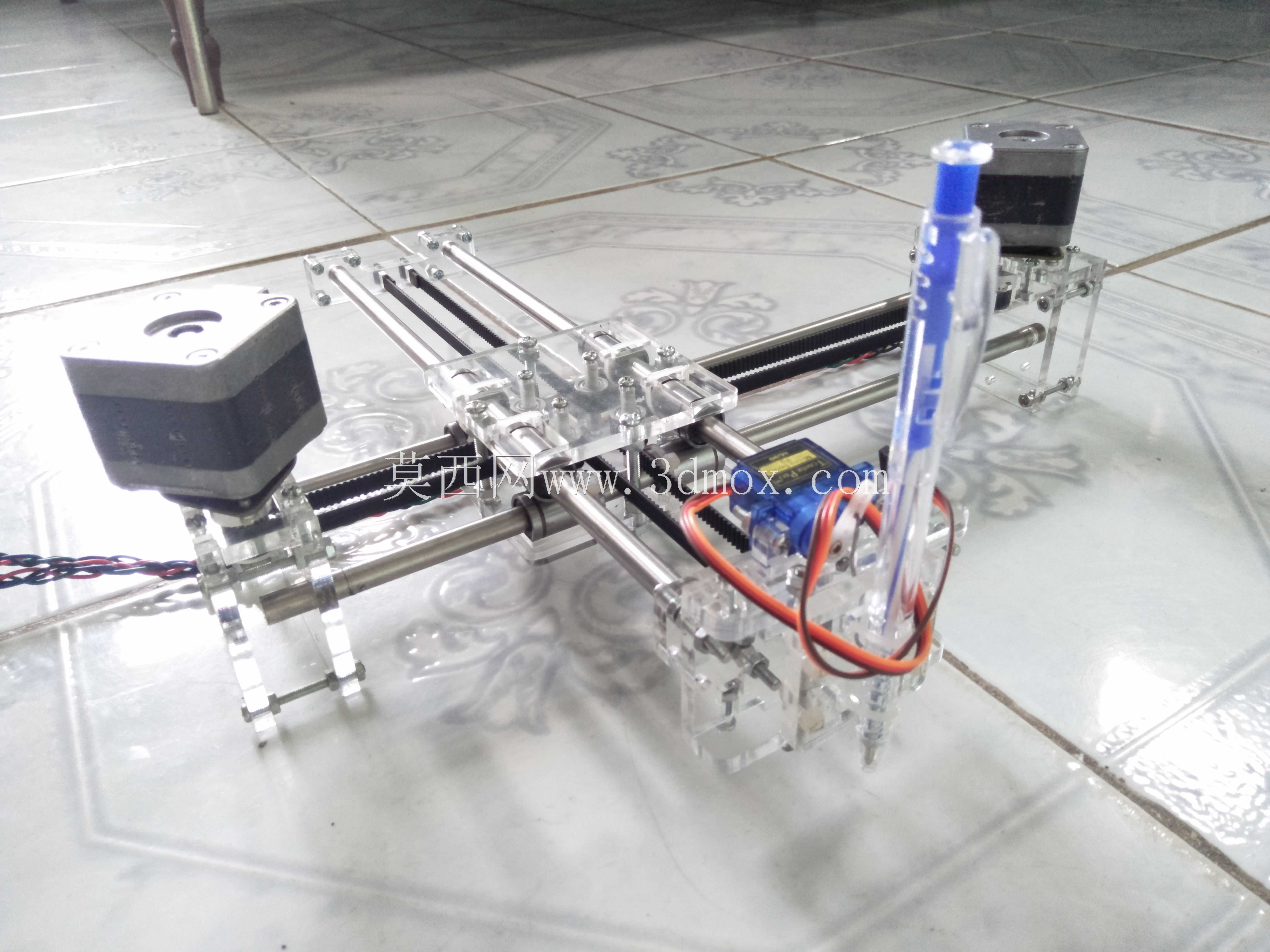

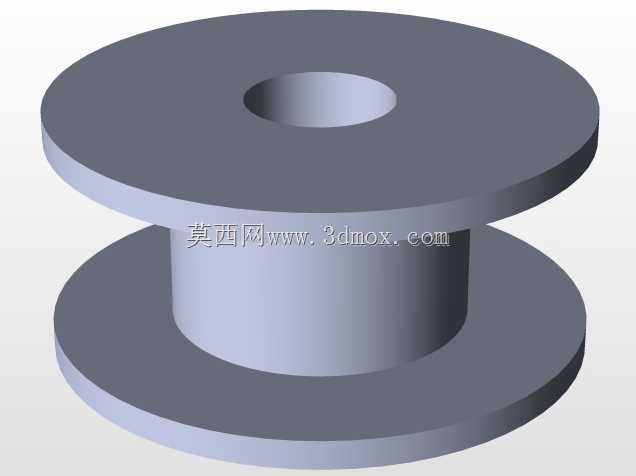

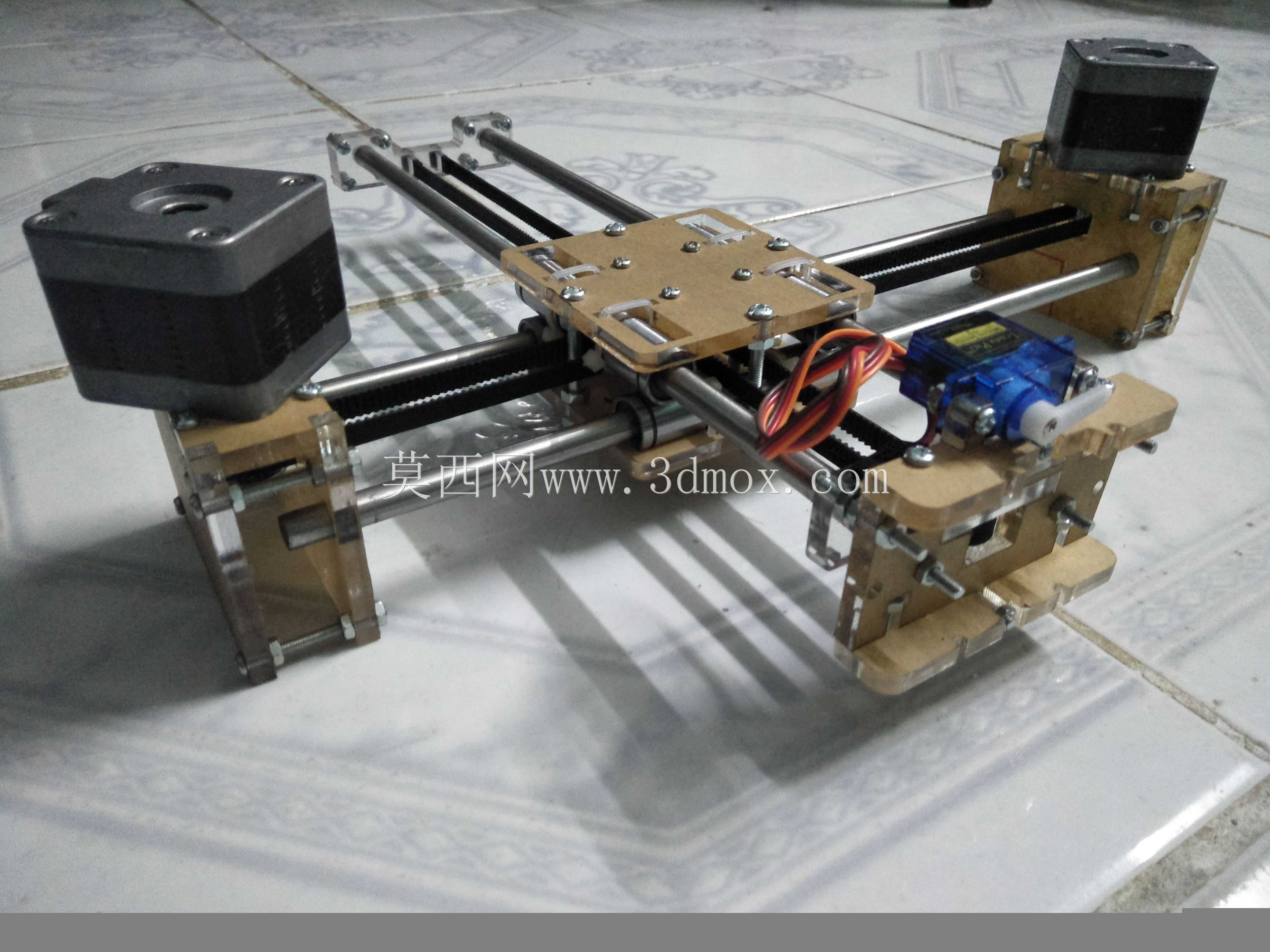

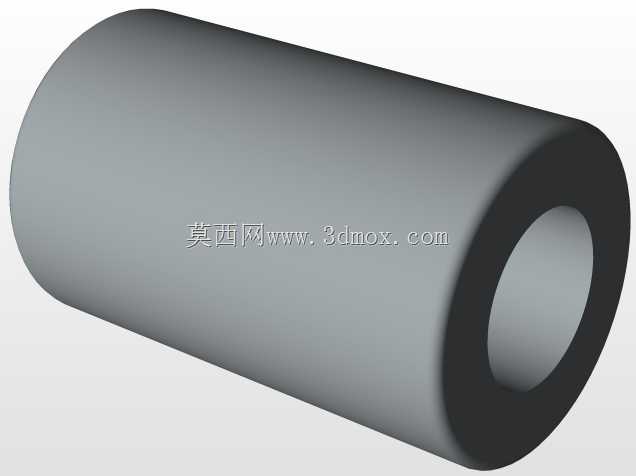

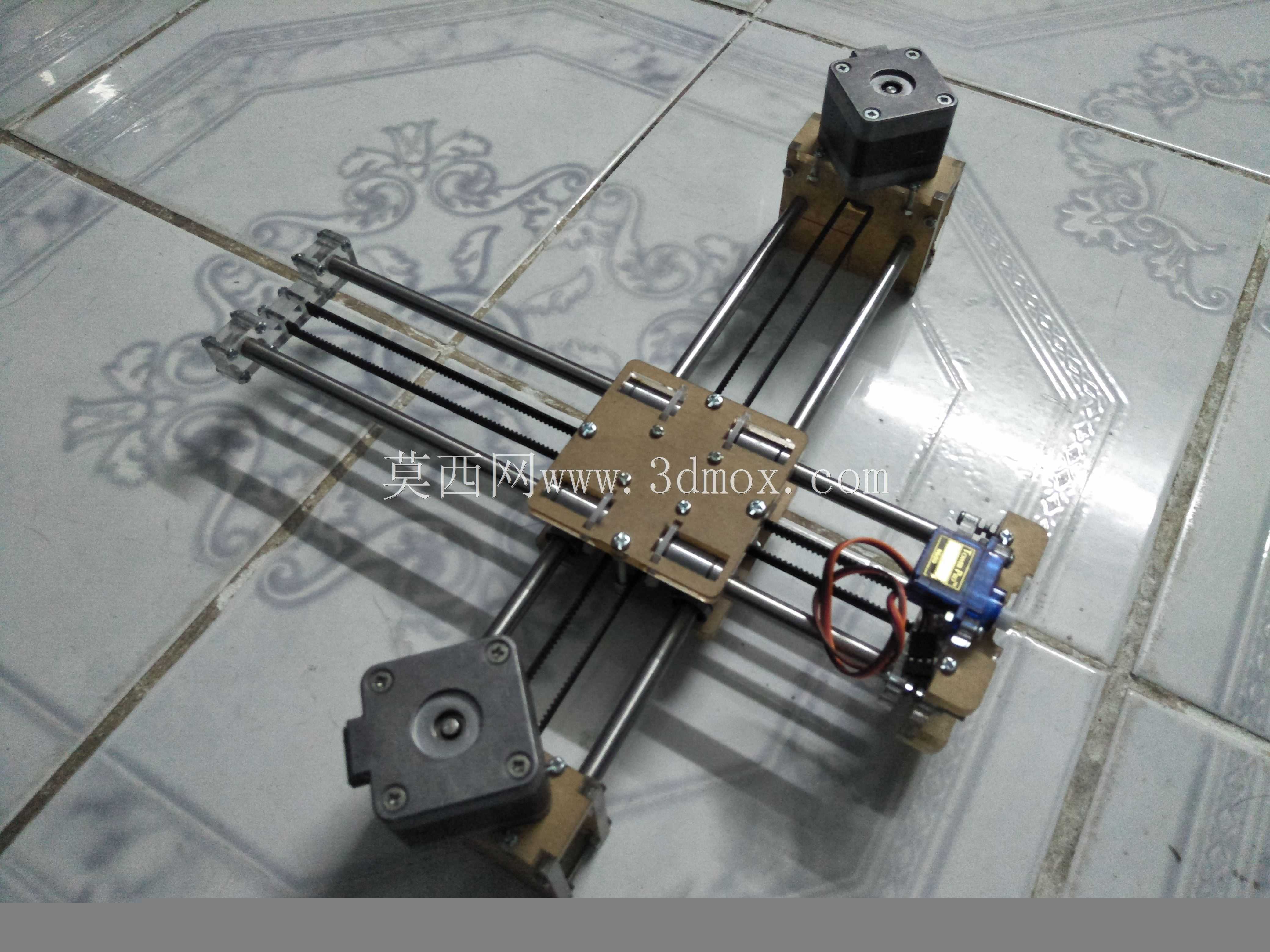

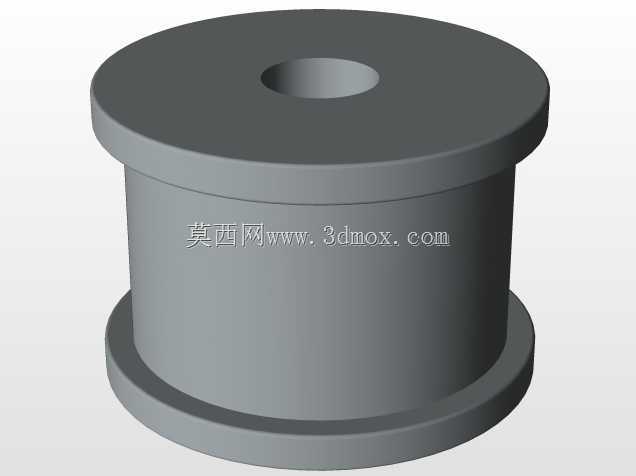

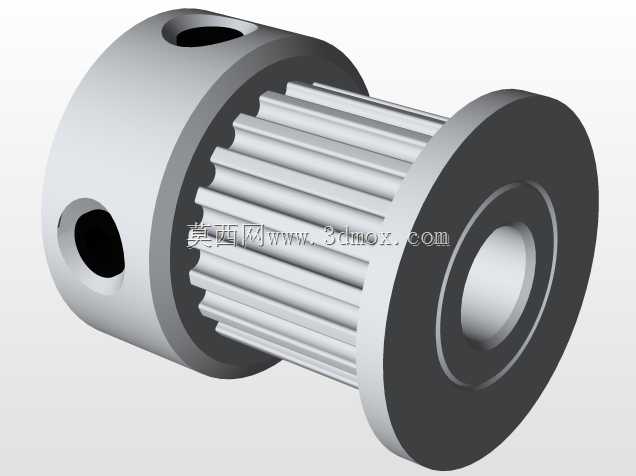

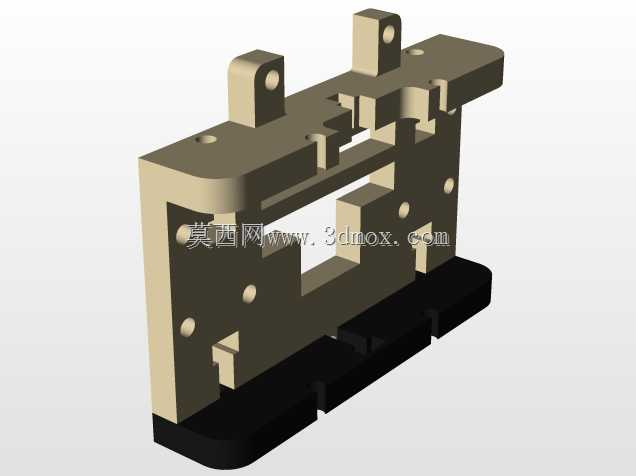

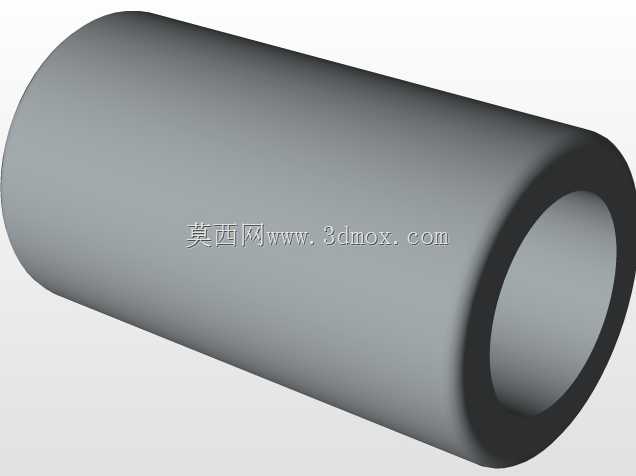

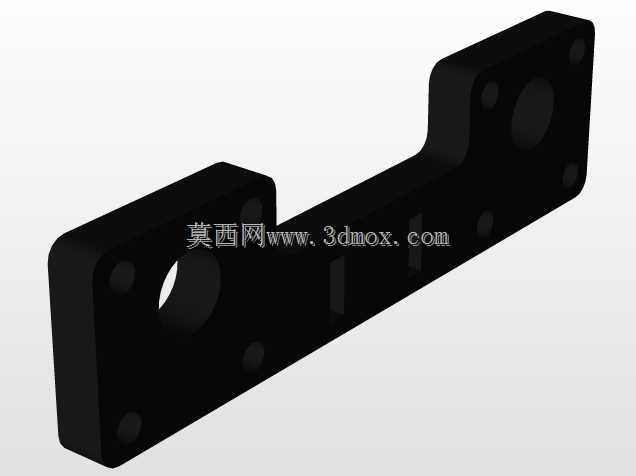

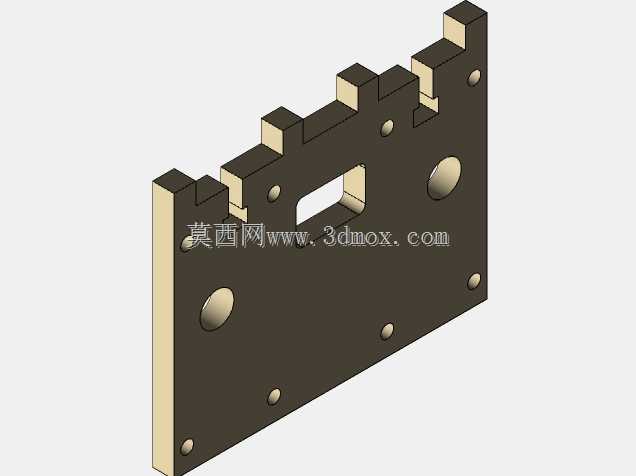

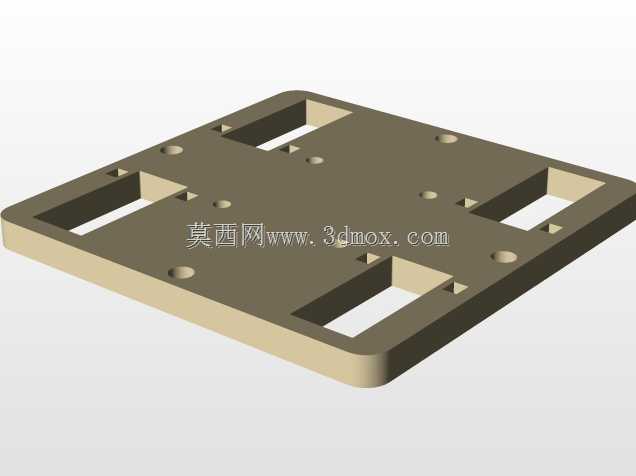

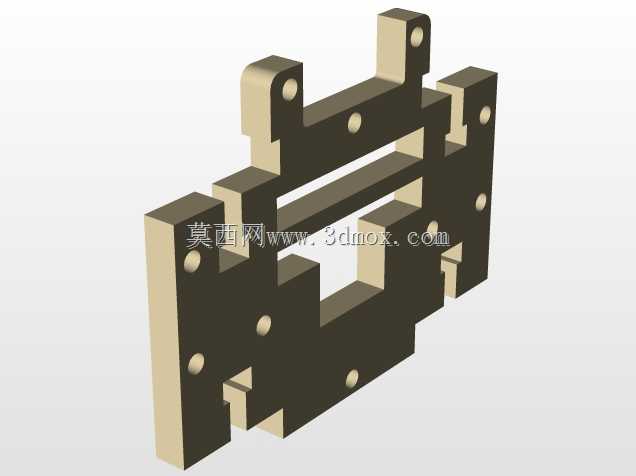

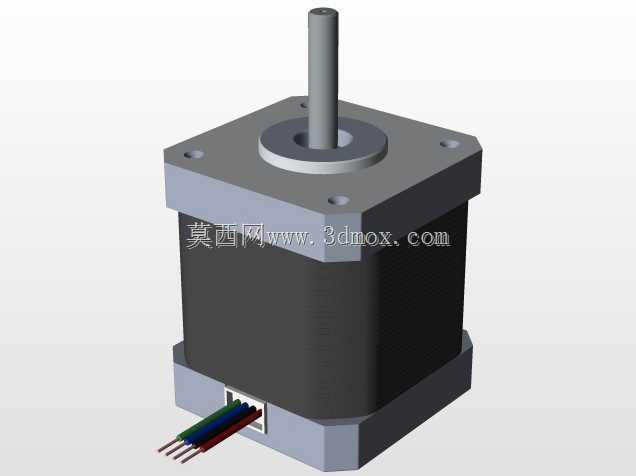

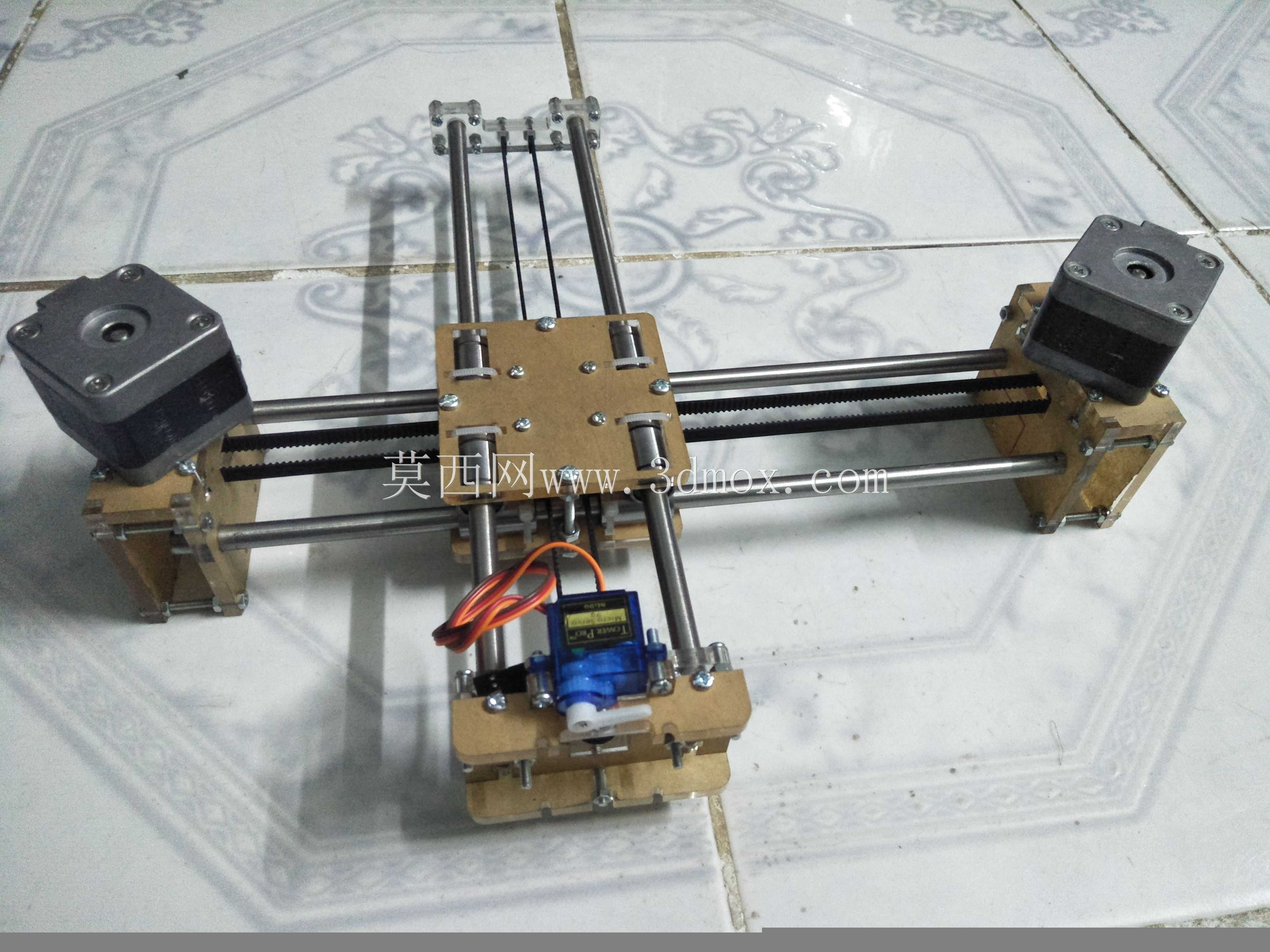

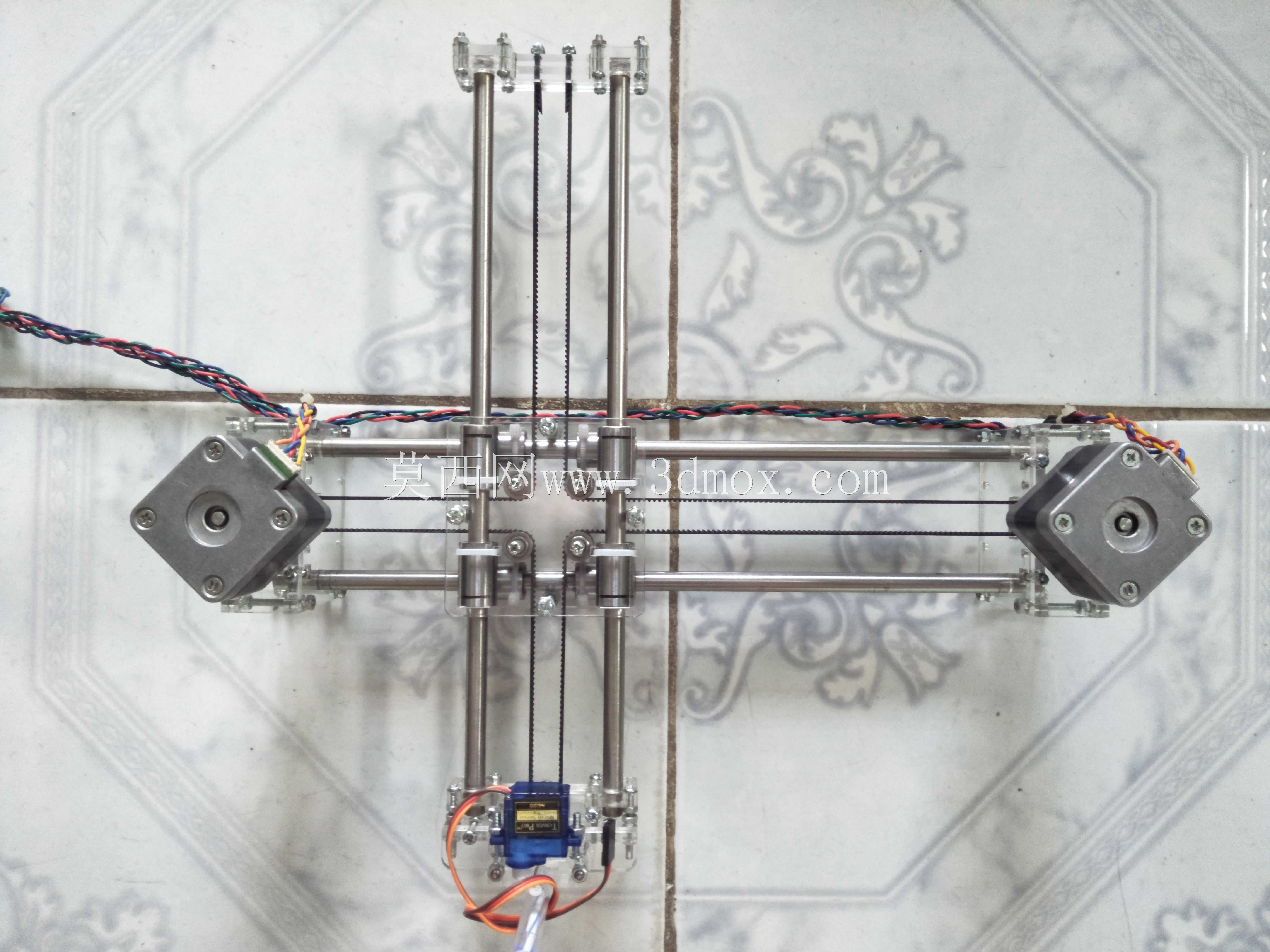

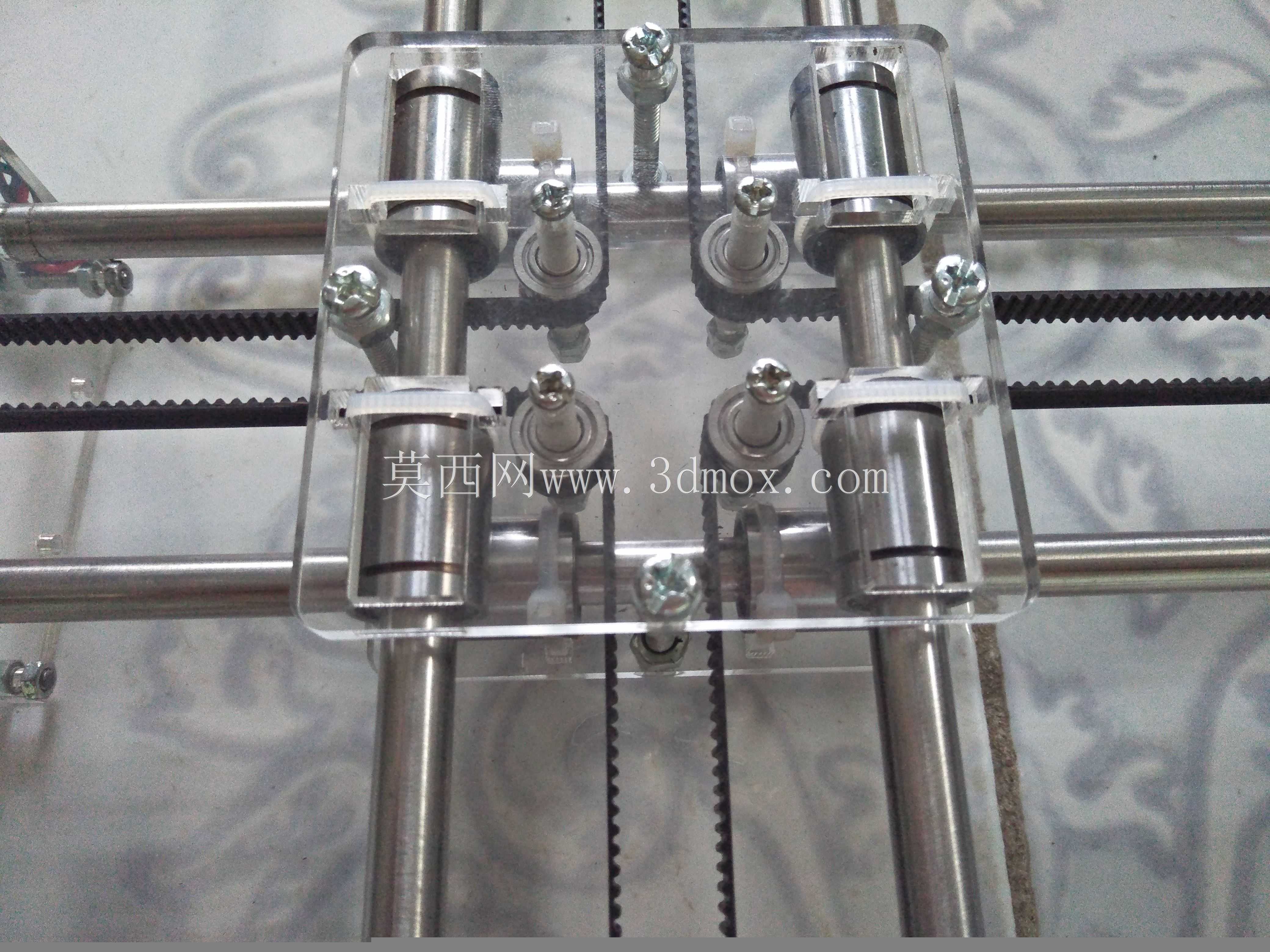

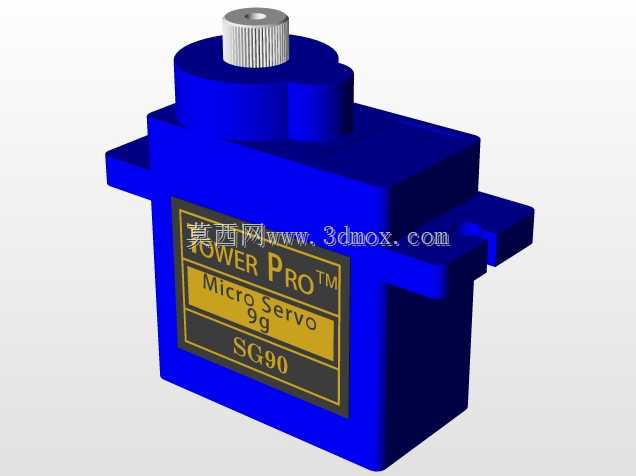

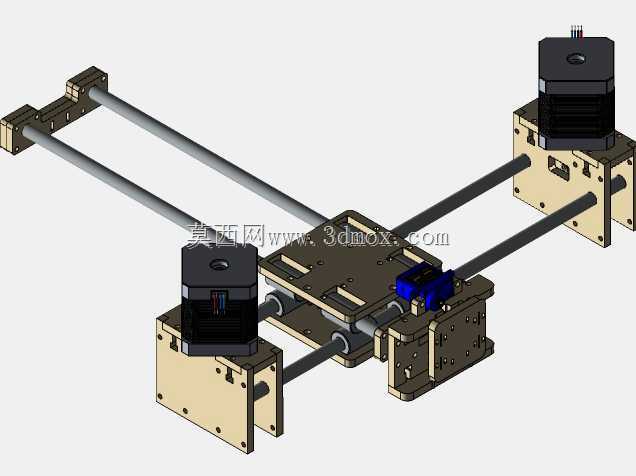

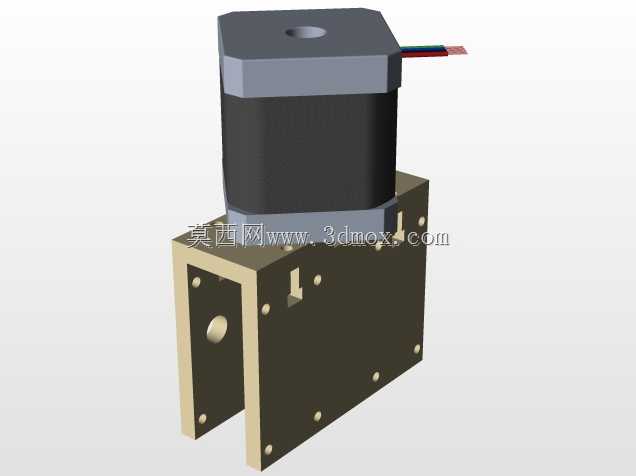

这款采用5mm亚克力板材搭建主体框架的十字滑台式绘图写字装置，主要面向桌面级小型自动化书写、平面绘图场景使用，可适配常规书写笔具完成预设轨迹的文字书写、简单线稿绘制作业，在教学演示、小型文创定制、桌面自动化实验场景中有着较高的适配性，能够替代人工完成重复性的规整书写、平面标记类工作，也可作为机械传动、运动控制入门学习的实操载体。装置整体采用正交双轴直线传动布局，X轴与Y轴的运动方向垂直交叉形成平面运动坐标系，Z向搭载笔具夹持结构，可实现笔具的抬升与下落动作，配合双轴的平面位移即可完成连续轨迹的书写作业。传动部分采用光轴作为直线运动导向载体，搭配同步带传递步进电机的动力输出，既保证了运动过程的顺滑度，也能将步进电机的旋转运动精准转化为滑台的直线位移，运动精度可满足常规书写、绘图的轨迹要求。设计阶段充分考虑了桌面设备的安装边界，整体结构紧凑，所有传动部件、驱动元件均集成在亚克力框架之上，无需额外搭建外部支撑结构，放置在常规桌面即可完成安装调试，框架采用5mm厚度的亚克力板材切割拼装，板材本身的刚性足以支撑双轴滑台的运动负载，同时亚克力材质自重较轻，也降低了整体装置的重量，便于搬运与位置调整。驱动元件选用常规两相步进电机，分别对应X、Y两个运动轴的动力输入，电机安装座直接与亚克力框架固定，保证动力输出端的结构稳定性，笔具夹持结构采用可调式设计，可适配不同直径的常规书写笔、绘图笔，无需额外定制专用笔具，降低了使用过程中的耗材成本。运动路径的控制可通过外接控制板实现，预设轨迹坐标后即可自动完成连续的书写、绘图动作，抬笔落笔的动作通过小型舵机驱动，响应速度快，动作行程刚好满足笔具与书写平面的接触、分离需求，不会出现行程过大导致的笔具磕碰或者行程不足导致的笔迹断线问题。整体结构没有冗余的复杂部件，所有拼装位置均采用标准化的孔位设计，装配流程简单，后期维护时也可快速拆解更换磨损的传动部件，导向光轴与同步带均为常规标准件，替换成本极低，适合个人DIY、教学实验以及小型文创工作室的轻量化使用需求。
