外六角螺栓螺母配套套筒扳手组合结构

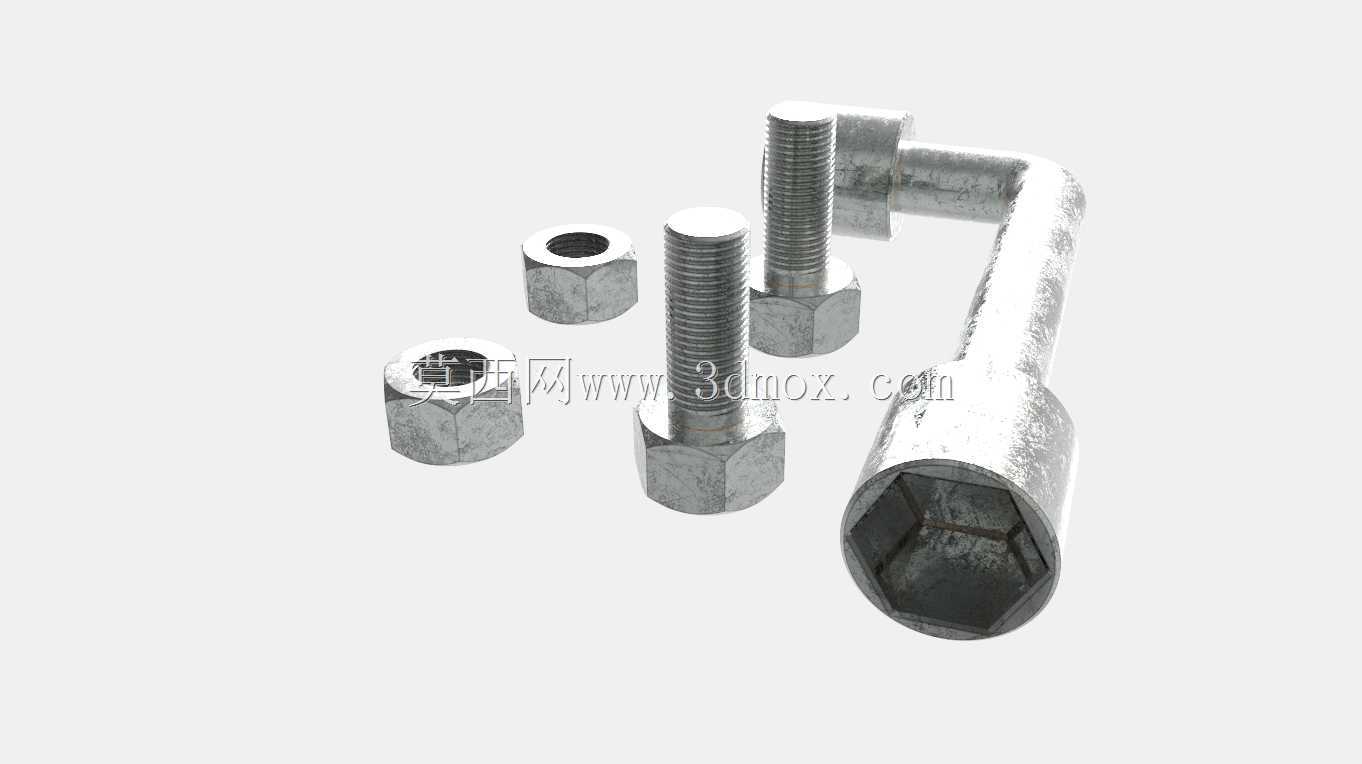

　　在各类机械设备装配、生产线运维、五金结构搭建场景中，螺纹紧固件与配套拆装工具是最基础也最核心的通用配套元件，这套组合涵盖不同长度规格的外六角螺栓、标准六角螺母以及适配的L型套筒扳手，覆盖了多数常规螺纹连接场景的使用需求。从实际工程应用来看，这类紧固件组合常出现在非标机架拼装、小型设备整机装配、户外钢结构临时固定、家电产品内部结构锁附等场景，不同长度的螺栓可适配不同厚度的被连接件，避免出现螺杆过短无法有效啮合、螺杆过长干涉其他部件的问题，配套的同规格螺母可保证螺纹啮合的匹配度，减少因螺纹公差不匹配导致的滑牙、锁附力不足问题。设计这套结构时，首先要明确螺栓的螺纹参数统一采用公制粗牙标准，这是目前国内工业场景应用最广的螺纹制式，通用性强，

　　不需要定制特殊丝锥板牙即可完成现场二次加工；螺栓头部统一采用外六角结构，相比内六角、十字槽等头型，外六角的受力接触面积更大，拆装时可承受更大的扭矩，不容易出现拧花头部的问题，适合需要较大预紧力的连接场景。螺母采用标准六角厚螺母设计，厚度符合常规连接的啮合牙数要求，保证至少有5圈以上的螺纹完全啮合，避免因啮合牙数不足导致螺纹受力后剪切失效；螺母的六角对边尺寸与螺栓头部对边尺寸保持一致，这样配套的单个套筒扳手即可同时完成螺栓和螺母的拆装作业，不需要携带多个规格的工具，减少现场运维的工具携带量。配套的L型套筒扳手采用一体弯折结构，长杆端可提供更大的力臂，适合需要大扭矩的初步锁附或者锈蚀紧固件的拆卸，短杆端可在空间狭小的位置快速转动，

　　提升拆装效率；套筒头部的内六角尺寸与螺栓、螺母的外六角对边尺寸采用间隙配合，间隙控制在0.1-0.2mm之间，既保证套筒可以顺利套入紧固件头部，又不会因为间隙过大导致拧动时边角打滑磨损。从安装边界来看，螺栓的光杆部分直径略小于螺纹大径，装配时穿过被连接件的安装孔直径需要比光杆直径大0.5-1mm，保证螺栓可以顺利穿入，同时不会因为间隙过大导致连接定位偏移；螺栓露出螺母的长度控制在2-3个牙距，既保证螺纹完全啮合，又不会因为露出过长浪费空间、容易剐蹭操作人员。在实际选型使用时，需要根据被连接件的总厚度选择对应长度的螺栓，计算长度时要包含垫片厚度（如果有使用需求）、螺母厚度，再加上预留的露出长度，避免锁附后螺纹啮合长度不足；

　　套筒扳手的使用需要注意施力方向，尽量保持套筒与紧固件轴线同轴，避免倾斜施力导致套筒边角崩裂或者紧固件头部磨损。这类组合结构的三维建模过程中，螺纹部分采用简化修饰特征即可满足装配干涉检查需求，不需要绘制完整的螺旋扫掠实体，可减少模型数据量，提升装配体的打开和运算效率；螺栓头部和螺母的六角倒角需要按照实际加工工艺绘制，端部的45度倒角可引导紧固件顺利装入安装孔，也可去除端部的加工毛刺，避免划手。在进行整机结构设计时，这类标准紧固件不需要单独出加工图纸，直接调用对应规格的标准模型即可，可大幅减少设计阶段的重复工作量，同时标准件的采购成本低、供货周期短，可有效降低整机的生产制造成本和后期运维的配件替换成本。
