3D打印机用GT2同步齿形传动环

项目分类:3D打印机 发布时间:2021-12-19 ID:460255

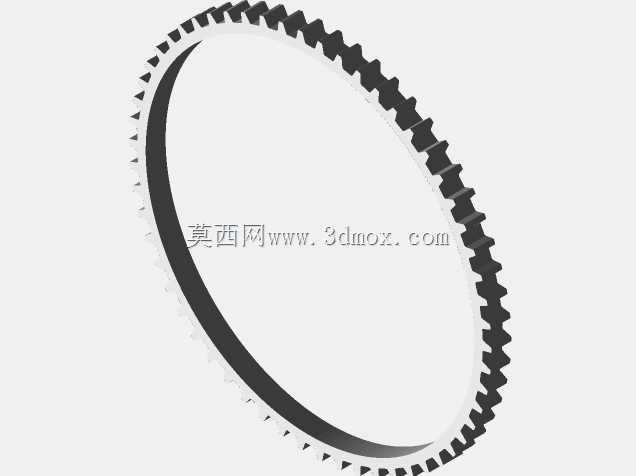

  • 3D打印机用GT2同步齿形传动环

  做桌面级FDM3D打印机调试的这几年,GT2同步带的选型和适配一直是影响打印精度的核心细节,这次的环形齿形传动环,就是针对小尺寸闭环传动场景做的适配设计,最早是在调试近程挤出结构的时候,发现常规开口带接驳的位置容易出现传动跳齿、张紧力不均的问题,尤其是打印小尺寸高精度零件时,接驳段的传动误差会直接反映在零件表面的层纹上,才萌生了做一体成型环形GT2传动件的想法。

  从实际应用场景来看,这类环形传动环主要适配3D打印机的挤出机构送料传动、小行程运动轴的闭环传动,还有部分小型桌面级自动化设备的轻载同步传动场景,和常规开口GT2带不同,一体成型的环形结构没有接驳接缝,整个环带的齿距一致性更好,在高速往复运动或者持续匀速送料的过程中,不会因为接缝处的厚度差、硬度差出现传动顿挫,这一点在打印薄壁件、高精度装配结构的时候优势尤其明显——之前用接驳带做挤出传动的时候,每到接缝位置经过同步轮,就会出现瞬间的送料量波动,打出来的薄壁件会有一圈规律性的凸起,换了一体环之后这个问题直接就消除了。

  设计的时候首先卡的是齿形参数,严格遵循GT2带的标准齿廓,齿距控制在2mm,齿形的齿顶圆角、齿根过渡圆弧都做了适配,保证和标准GT2同步轮啮合的时候没有侧隙,也不会出现齿顶干涉的情况,很多人做非标同步带的时候容易忽略齿根的过渡圆角,实际运行的时候齿根位置反复弯折会产生应力集中,用不了多久就会出现齿根开裂的情况,这次设计的时候特意把齿根过渡圆角放大了0.1mm,既不影响啮合精度,又能提升环带的抗弯折疲劳寿命。然后是环体的截面设计,带宽选的是6mm的通用规格,适配市面上绝大多数桌面3D打印机的同步轮挡边宽度,带基厚度控制在1.5mm,这个厚度是反复调试过的:太厚的话带体的弯折刚度太大,小直径同步轮上运行的时候弯折阻力大,会增加电机负载,还容易出现跳齿;太薄的话带体的抗拉强度不够,张紧之后容易出现塑性拉长,用一段时间张紧力掉了就会出现传动回差。

  安装边界这块,设计的时候就考虑了现有设备的改装适配,环的内周长是严格按照常用挤出机构的中心距来做的,适配20齿的标准GT2同步轮,安装的时候不需要改动原有设备的安装位,只要把原来的开口带拆掉,直接套上这个环形传动环,调整好张紧度就可以用,张紧力的适配范围也做了冗余,环体的带基用的是弹性均匀的材质设计,张紧量在周长的1%-3%区间内都能保证稳定的传动精度,不会因为张紧力稍大就出现齿形变形,也不会因为张紧力不够出现打滑。

  实际功能特性上,除了之前说的无接驳缝的精度优势,这个传动环的齿面啮合设计也做了优化,齿侧面的粗糙度控制在适合传动的区间,和同步轮啮合的时候既能保证足够的摩擦力不打滑,又不会因为齿面太粗糙增加运行噪音,之前测过在300mm/s的打印速度下,传动噪音比普通接驳带低2-3分贝,高速运行的时候也不会出现啸叫。另外环体的形位公差控制得很严,整个环的周长公差控制在±0.05mm以内,运转的时候的径向跳动量不超过0.1mm,不会因为环体本身的圆度问题带来周期性的传动误差,这一点对于做高精度打印的用户来说很重要,很多人调机器的时候反复调同步轮、调张紧度都解决不了的规律性层纹,很多时候就是同步带本身的周长公差、圆度超差带来的。

  设计过程中也踩过不少坑,最早打样的时候把环的宽度做窄了0.5mm,结果运行的时候容易从同步轮的挡边里滑出来,后来又把带宽调整到标准6mm,还在环体的两个侧边做了微小的倒角,避免侧边和同步轮挡边硬摩擦产生碎屑,毕竟3D打印机的传动环境里如果有碎屑掉进去,卡在齿槽里很容易造成啮合不良。还有齿槽的深度,一开始做的太深,同步轮的齿顶碰到底部,运行的时候阻力很大,后来把齿槽深度调整到标准值,保证啮合的时候齿侧贴合、齿顶留有0.1mm的间隙,既保证传动无回差,又不会增加不必要的运行阻力。

  从设备实际用途的角度来说,这个传动环不只是能用在3D打印机上,只要是小载荷、需要高精度同步传动的小型机构,比如小型绘图仪的笔架传动、桌面级点胶机的送料传动、小型摄像头云台的转动传动,只要中心距匹配、用的是GT2规格的同步轮,都能适配,它的核心优势就是一体结构带来的传动一致性,没有接驳段的性能短板,对于需要稳定传动精度的轻载场景来说,比常规的开口接驳带可靠性高很多。之前有做小型自动化教具的朋友拿过去测试,用在小型传送带机构上,连续运行了两百多个小时,张紧力没有明显下降,也没有出现齿面磨损的情况,比之前用的接驳带寿命长了近一倍。

  很多刚入行的结构设计人员做同步传动选型的时候,往往只看带宽、齿距这些表面参数,忽略了同步带本身的成型工艺带来的精度差异,实际上对于传动精度要求高的小载荷场景,一体环形带的优势是开口接驳带没法比的,尤其是在频繁正反转的传动场景下,接驳段的刚性差异会带来明显的反向间隙,时间长了接驳位置还容易脱开,造成设备故障。这次设计的这个GT2传动环,就是从实际使用的痛点出发,把标准件的短板补上,在不改动原有设备安装结构的前提下,直接替换就能提升传动精度和可靠性,不管是做设备改装还是新设备的结构设计,都是很实用的传动部件。
