Teknic集成式高功率伺服电机结构设计

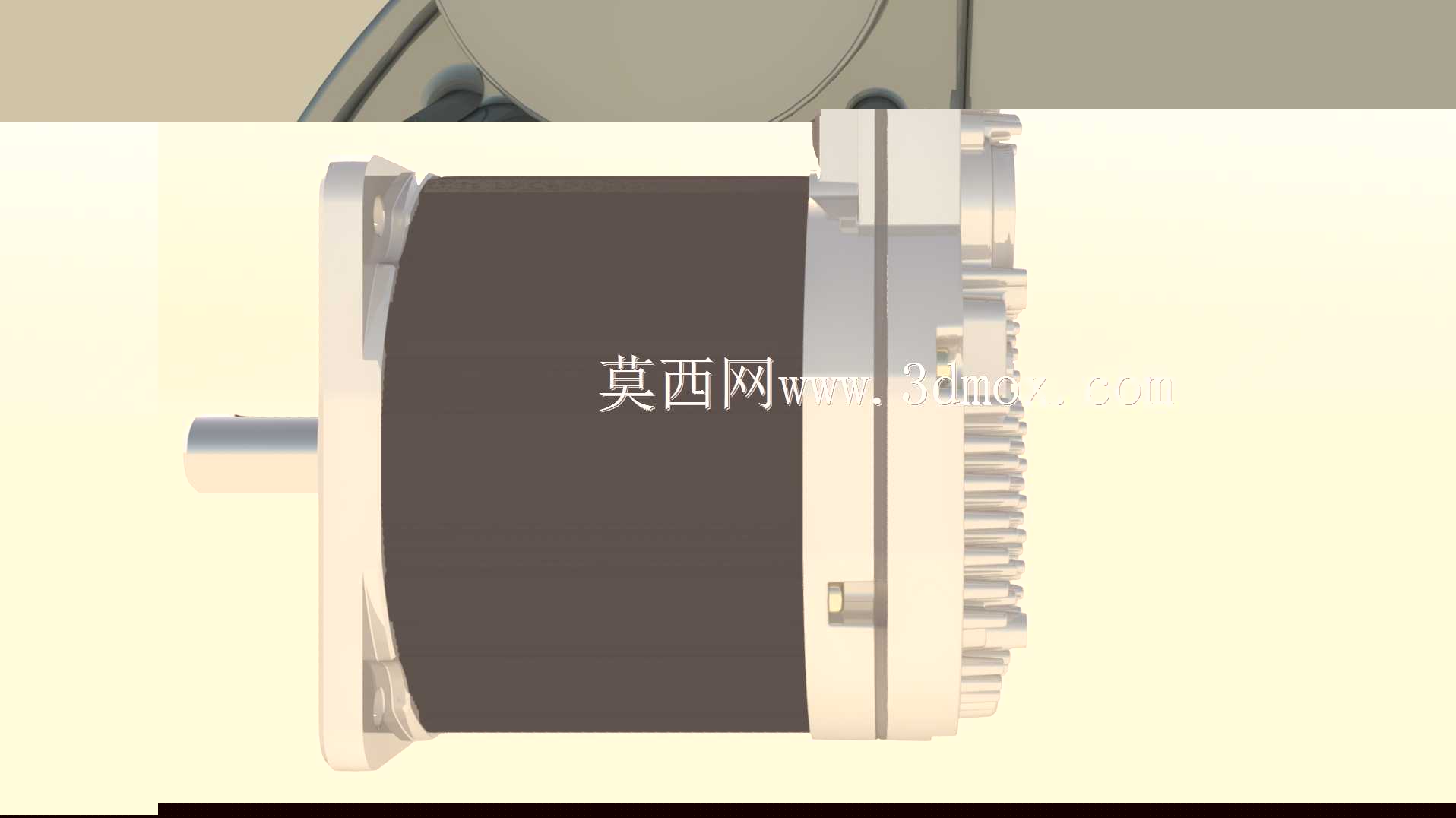

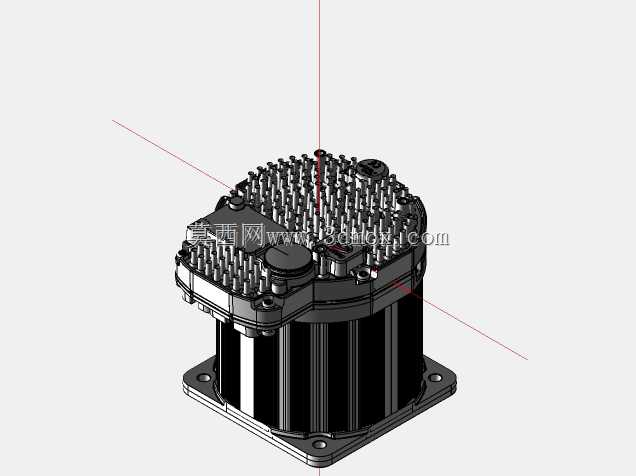

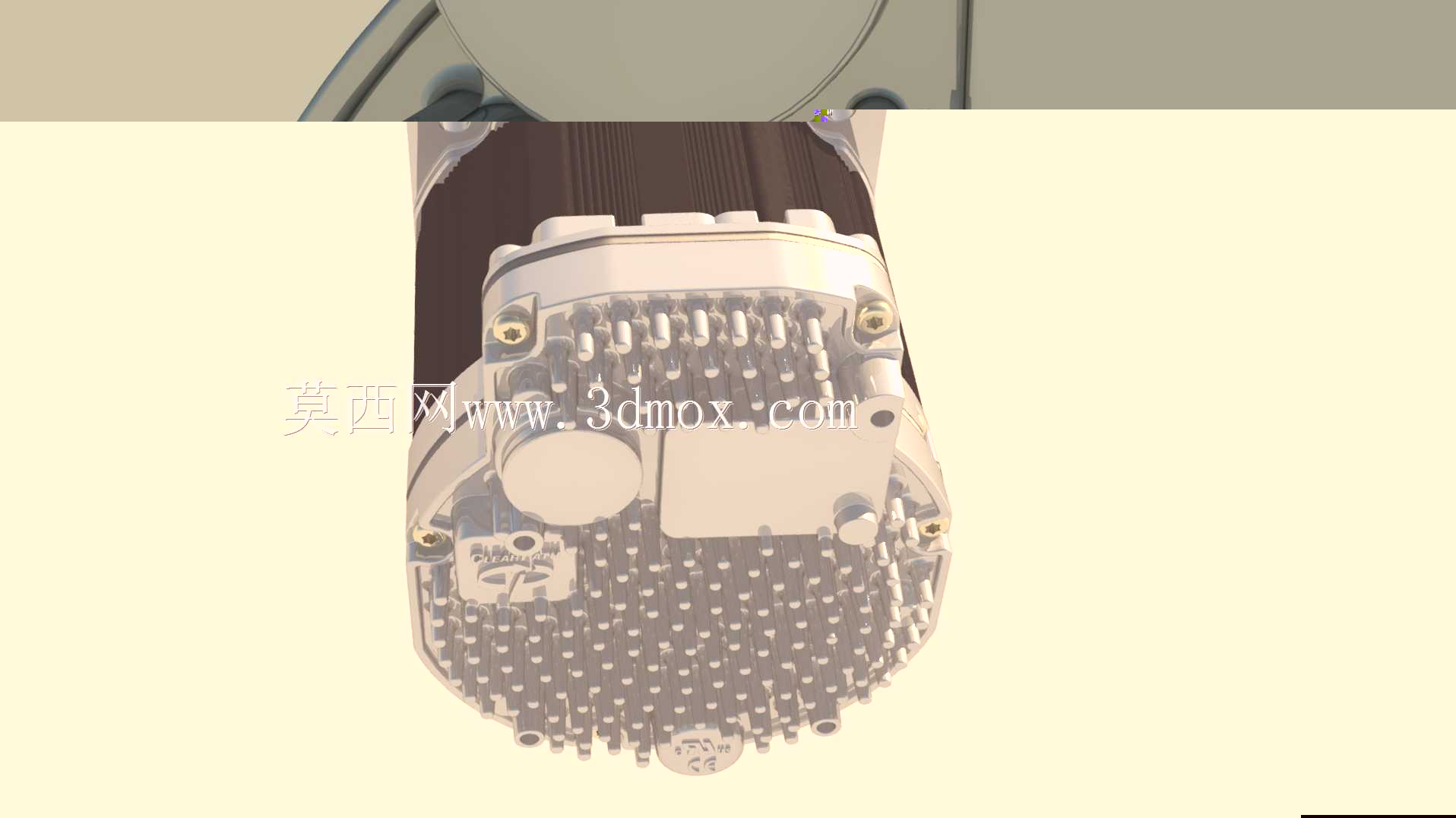

这款集成式伺服电机主要面向中小型自动化设备的动力升级需求，在3C电子装配流水线、小型CNC雕刻进给轴、桌面级机械臂关节、包装机械送料机构这类对安装空间有严格限制的场景中，能够替代传统分体式伺服搭配步进电机的动力方案，省去单独安装驱动器、布设编码器连接线的复杂工序，大幅缩减设备整体的布线空间与装配工时。从实际使用层面来看，它整合了伺服驱动单元、高分辨率位置编码器、无刷伺服电机本体于单一紧凑封装内，不需要额外搭配独立驱动器即可直接接入控制系统，支持位置、速度、扭矩三种控制模式切换，能够根据不同工况的负载特性动态调整输出参数，在高速往复运动的点位定位场景下可以实现毫秒级响应，在低速大扭矩的切削进给场景下也能保持稳定的扭矩输出，不会出现传统步进电机常见的低速抖动、丢步问题。在产品功能特性上，它针对不同负载需求做了两个功率档位的差异化设计，常规功率档位的输出扭矩可达同尺寸步进电机的2到3倍，能够满足普通传送带输送、工装夹具位移这类常规负载的驱动需求；高功率档位的输出扭矩可达同尺寸步进电机的8到15倍，能够直接驱动小型铣削主轴、重载升降平台这类需要大扭矩输出的机构，不需要额外搭配减速箱即可满足负载要求，进一步减少了传动环节的背隙与能量损耗。从设计思路来看，这款电机采用了一体化集成的结构布局，将驱动电路板直接内置于电机后端的壳体内部，编码器采用非接触式磁电编码方案，既避免了光电编码器容易受粉尘、油污影响的缺陷，也缩小了整体的轴向尺寸，外壳采用一体成型的铝合金挤压型材，表面做了散热筋结构设计，能够在连续高负载运行时快速将内部热量传导到外界，不需要额外加装散热风扇即可满足长时间运行的温升要求。在安装边界与尺寸适配方面，它的安装法兰采用行业通用的标准伺服电机安装孔位，输出轴径、轴伸长度、安装止口尺寸都和同功率等级的传统伺服电机完全兼容，用户在对旧设备进行动力升级时不需要修改原有安装板的开孔尺寸，也不需要重新设计连接法兰，直接替换原有电机即可完成升级；电机的出线采用单根集成线缆设计，将动力线、编码器信号线、控制通讯线整合在同一根屏蔽线缆内，既减少了布线时的线缆数量，也能有效避免工业现场的电磁干扰对控制信号的影响，线缆接头采用快插式防水接头，在有切削液、粉尘的加工车间环境下也能保证连接的可靠性。
