小型台式KMG砂带磨削设备结构设计

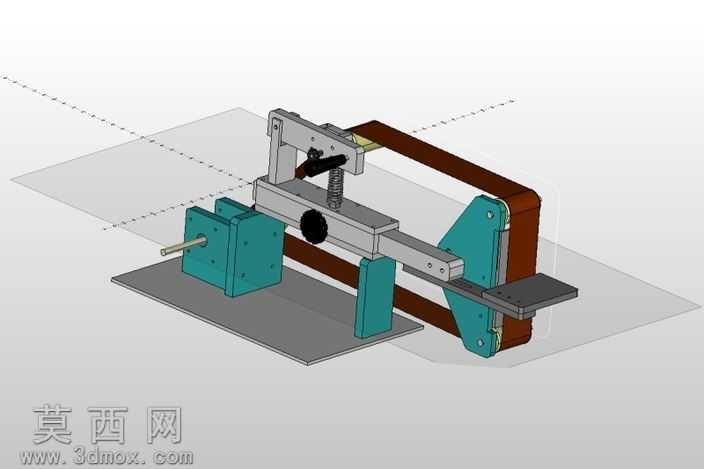

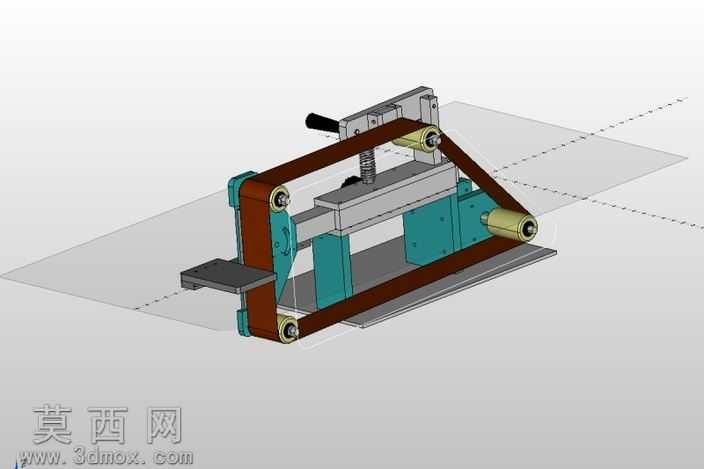

本作品为小型台式KMG带磨床三维建模成果，整体采用英制单位开展参数化设计，建模过程中对各功能模块进行了独立的零件绘制与装配约束校验，完整还原了设备的可动结构与装配逻辑。建模阶段首先搭建设备的基准安装底板作为装配基准，依次完成主动轮组件、从动张紧轮组件、接触臂支撑结构、工件托台、驱动安装座的独立建模，对每个零件的装配孔位、配合面进行公差适配的参数设定，确保装配后各运动部件无干涉。材质渲染阶段针对不同部件做了区分设置：设备主体支撑结构采用青绿色金属漆面材质模拟工业喷塑钢板质感，砂带采用深棕色耐磨橡胶复合帆布材质表现磨砂带面的粗糙肌理，传动轮采用黄铜色金属材质表现精加工金属轮的光泽，操作手柄采用黑色哑光橡胶材质模拟防滑握把的触感，安装紧固件采用镀锌亮银色金属材质还原标准件的外观特征，整体渲染效果清晰区分各功能部件，直观展现设备的结构层次。结构设计上采用开放式砂带环绕布局，主动轮布置于设备侧端用于连接驱动单元，上端从动轮集成弹簧张紧结构，可通过调节手柄调整张紧弹簧的压缩量，实现砂带张紧度的快速调节，适配不同磨削力度的作业需求；前端设置可调节角度的工件托台，可根据打磨作业的角度需求调整托台位置与倾斜角度，支撑待加工工件完成精准磨削；支撑臂采用立式框架结构，保证砂带高速运转时的结构稳定性，减少作业过程中的振动偏移。设计思路上主打高灵活性自定义属性，法兰轴承安装位预留了多规格适配空间，可根据实际驱动配置选择四螺栓法兰、双螺栓法兰或是自定义步轮轮安装方案，适配不同类型的驱动源接入；设备整体结构紧凑，可依托常见金属加工边角料完成实体制作，适合小型加工场景下的工件打磨、去毛刺、刃口修磨等作业需求，建模过程中对所有运动副做了运动仿真校验，确认砂带运转路径顺畅、张紧调节行程合理、托台调节无结构干涉，完整还原了小型带磨床的实用功能结构。
