圆柱凸轮往复直动传动机械机构

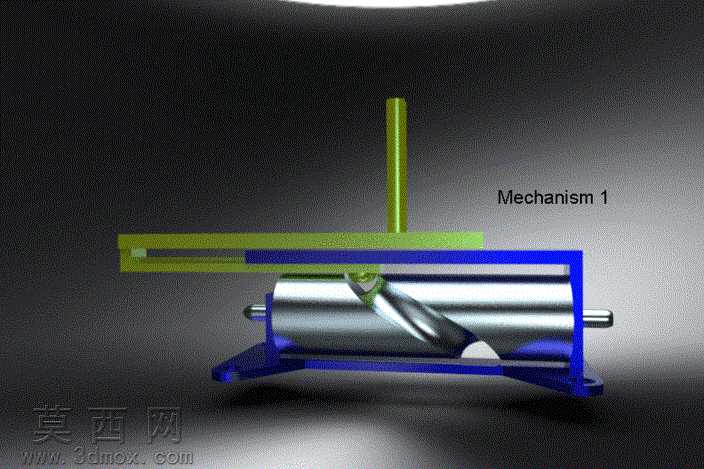

本作品为圆柱凸轮式往复运动转换机械机构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差规范，对各配合部件预留了合理的装配间隙，确保虚拟装配后无干涉问题。模型主体包含三大核心结构单元：底部蓝色框架式支撑基座、中部金属质感圆柱凸轮主轴组件、上部绿色往复直动滑杆与导向架。渲染阶段采用了写实工业产品渲染流程，为支撑基座赋予了哑光蓝色工程塑料材质，表面添加细微的磨砂颗粒质感，还原工业注塑件的真实视觉效果；中部圆柱凸轮主轴采用抛光镀铬金属材质，设置了合适的反射率与粗糙度参数，在场景光照下呈现出亮银色金属的高光与反射层次，凸轮表面的螺旋导向槽做了边缘倒角处理，避免应力集中的同时提升了模型精致度；上部滑杆与导向架采用亮绿色阳极氧化铝材质，色彩区分度高，能够清晰展示运动部件的位置关系。结构设计上，该机构利用圆柱凸轮表面的闭合螺旋沟槽，将主轴的连续旋转运动，转化为滑杆沿垂直方向的不间断往复直线运动，无需额外的换向控制结构即可实现持续的往复动作，设计思路巧妙利用了凸轮机构的运动转换特性，省去了复杂的电控换向组件，整体结构紧凑、传动平稳，可作为自动化设备中连续往复进给工位的核心传动单元参考。建模过程中对凸轮沟槽的曲线做了顺滑过渡处理，确保滑杆端部的从动件在沟槽内运动时无卡滞、无冲击，导向架与滑杆的配合面设置了合理的长度比例，保证直动过程的运动精度，减少侧向倾覆力矩。
