搅拌机用细分曲面三叶螺旋桨结构设计

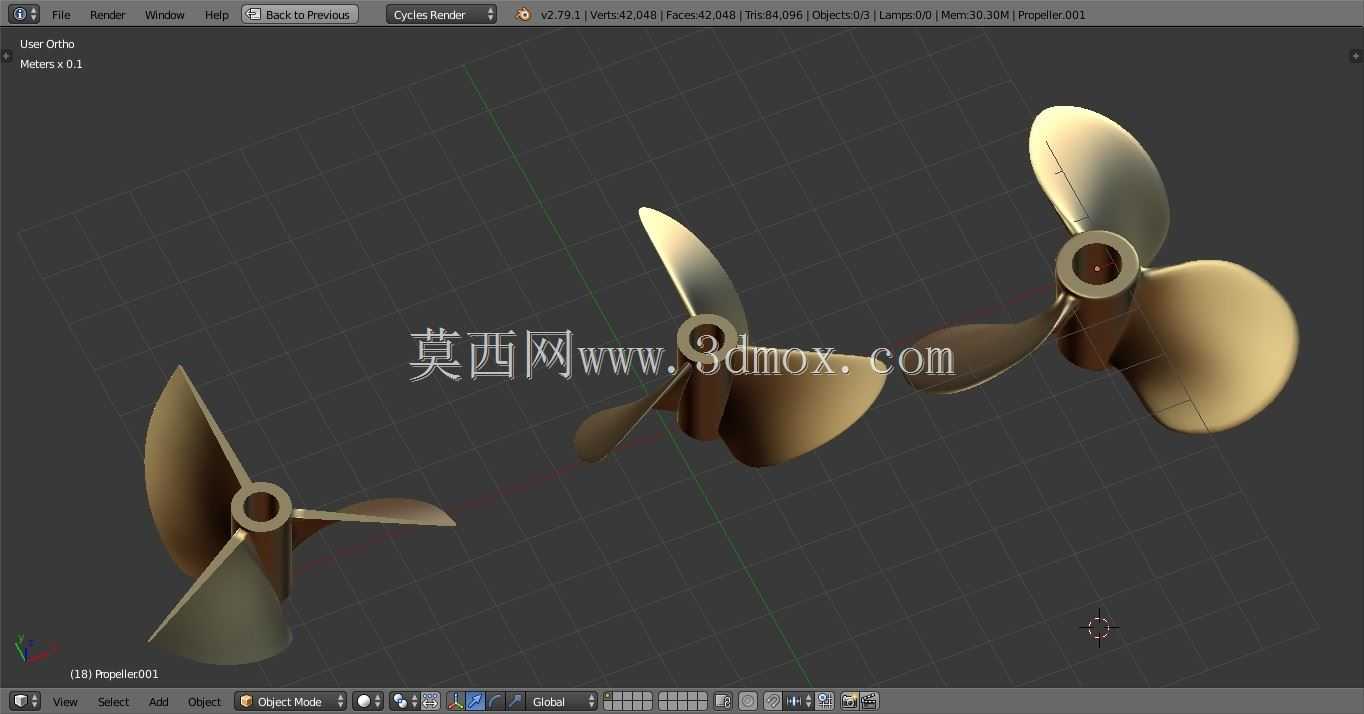

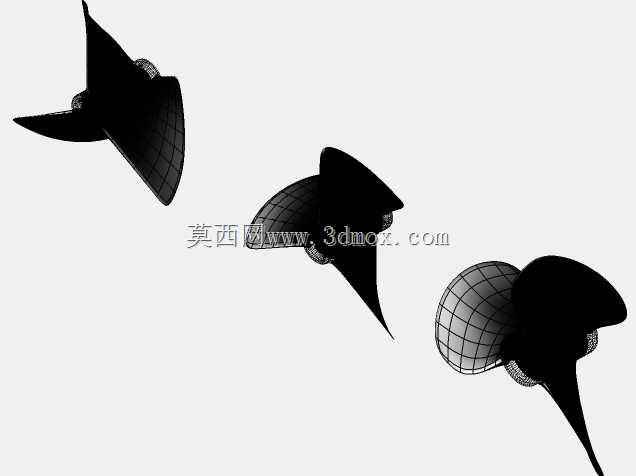

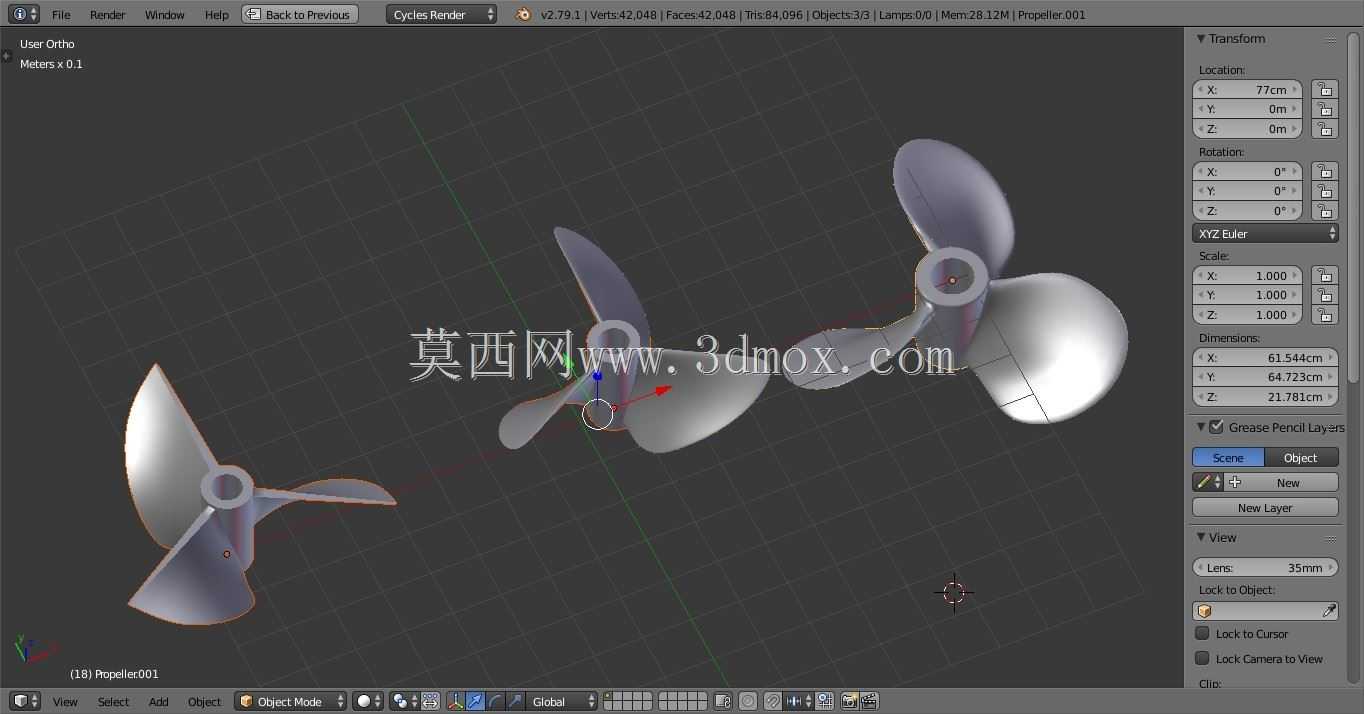

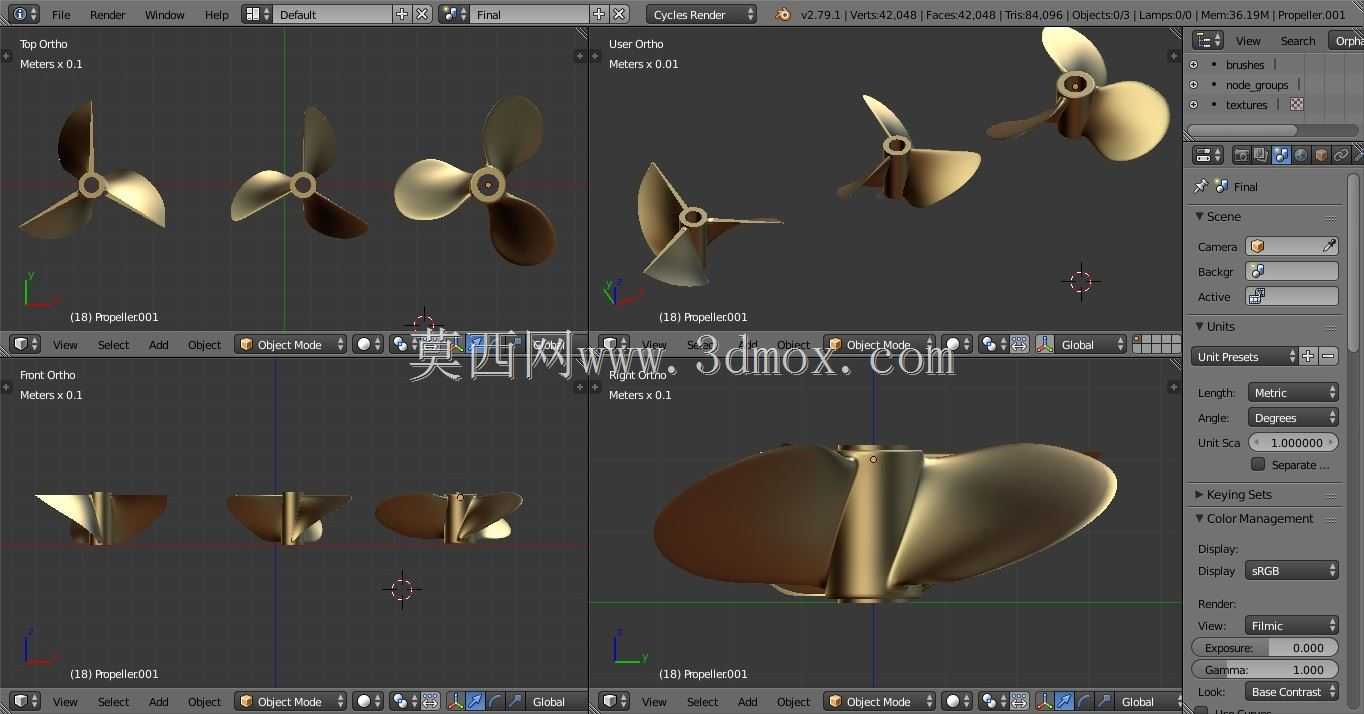

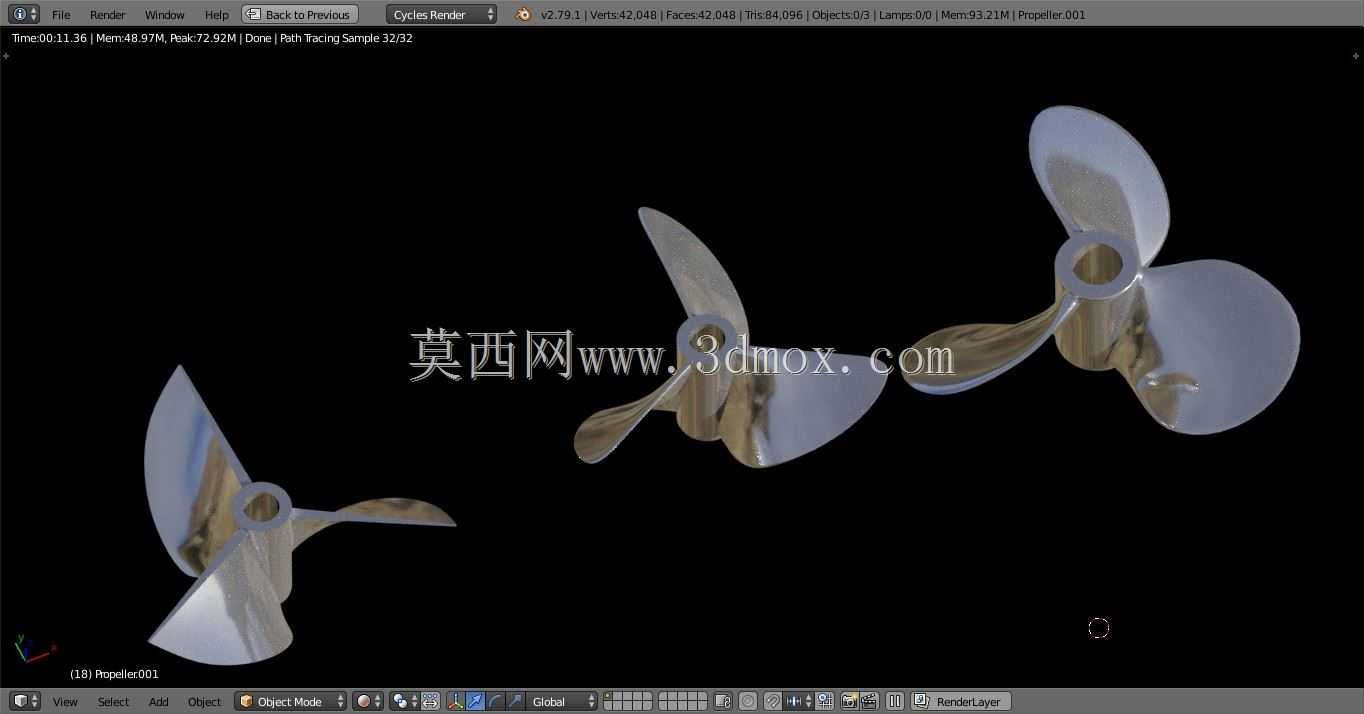

本次设计的螺旋桨结构，核心面向流体搅拌与小型船舶推进两类核心应用场景，在搅拌设备领域，这类桨叶可适配中低粘度流体的混合作业，能够在搅拌腔体内形成稳定的轴向与径向复合流场，避免物料分层沉淀，在日化、食品加工的中小型搅拌设备中，可有效提升固液混合、溶液均质的作业效率；在小型船舶推进场景下，该结构可适配内河小型作业艇、休闲艇的动力输出端，将主机转动扭矩高效转化为流体推力，兼顾推进效率与运行平稳性。从产品功能特性来看，该三叶式螺旋桨采用等螺距渐变叶型设计，叶根位置做了加厚过渡处理，可降低转动过程中的应力集中风险，叶梢位置做了收窄削薄处理，能够减少转动时的流体紊流与空泡效应，降低运行过程中的振动与噪音。桨叶曲面采用细分曲面建模逻辑构建，曲面连续性达到G2级别，表面光滑无突兀折角，既能够减少流体阻力，也为后续转化为CAD NURBS格式进行工程化加工提供了便利，可直接对接数控加工、铸造等生产工艺。设计过程中，首先结合应用场景的转速、负载参数确定了桨叶的直径与盘面比，三叶布局相比两叶结构转动平衡性更优，相比四叶结构流体阻力更小，在中小功率工况下能实现效率与稳定性的平衡；其次针对桨叶的安装接口，中心轮毂位置设计了标准的轴孔与键槽结构，可适配常规的动力输出轴尺寸，轮毂与叶根的过渡曲面做了圆弧优化，既能够提升结构强度，也可避免流体在轮毂位置形成涡流损耗。从安装边界来看，该螺旋桨的轴向安装尺寸紧凑，轮毂长度适配常规的轴端固定结构，转动时的叶梢扫掠边界清晰，在搅拌设备内安装时可预留足够的腔壁间隙，避免刮蹭腔体内壁；在船舶尾轴安装时，可匹配常规的尾轴伸出长度，无需额外改动船体尾部结构。整体结构在满足功能需求的前提下，兼顾了流体力学性能与结构可靠性，曲面设计精度可满足后续工程化落地的全流程需求。
