齿轮联动自适应机械夹持爪结构设计

该机械夹持爪是面向轻载自动化拾取场景设计的末端执行部件，可适配桌面级小型机械臂、教学实训机器人、分拣工作站等设备的末端作业需求，能够完成规则形状工件、异形轻质物料、3D打印成品、电子元器件等物件的夹持转移作业，在轻工生产流水线、实验室自动化平台、创客教育实训装置中都能发挥稳定的夹持作用。

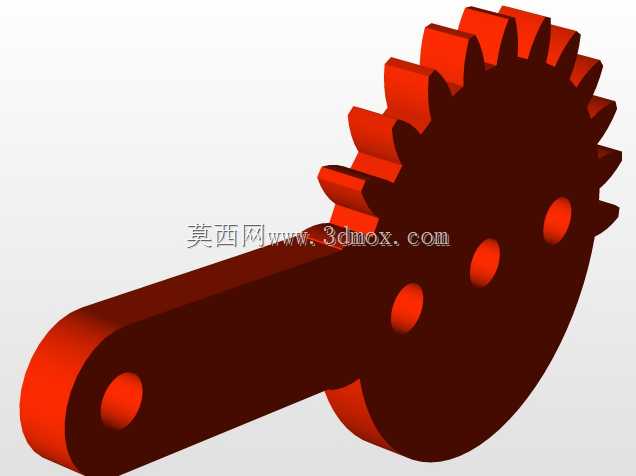

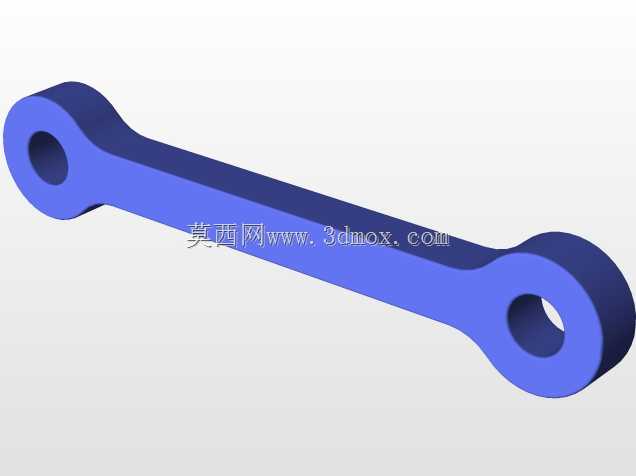

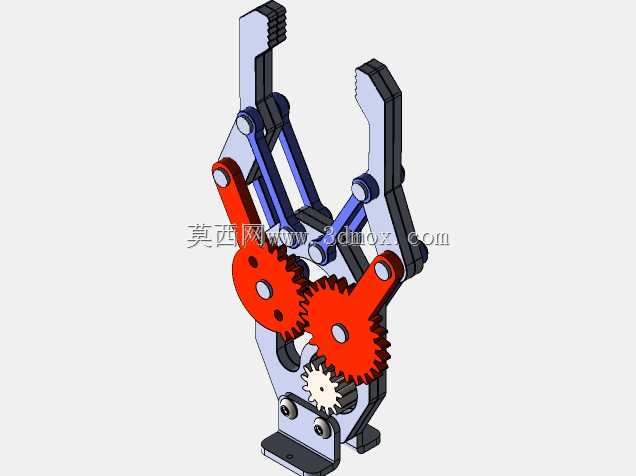

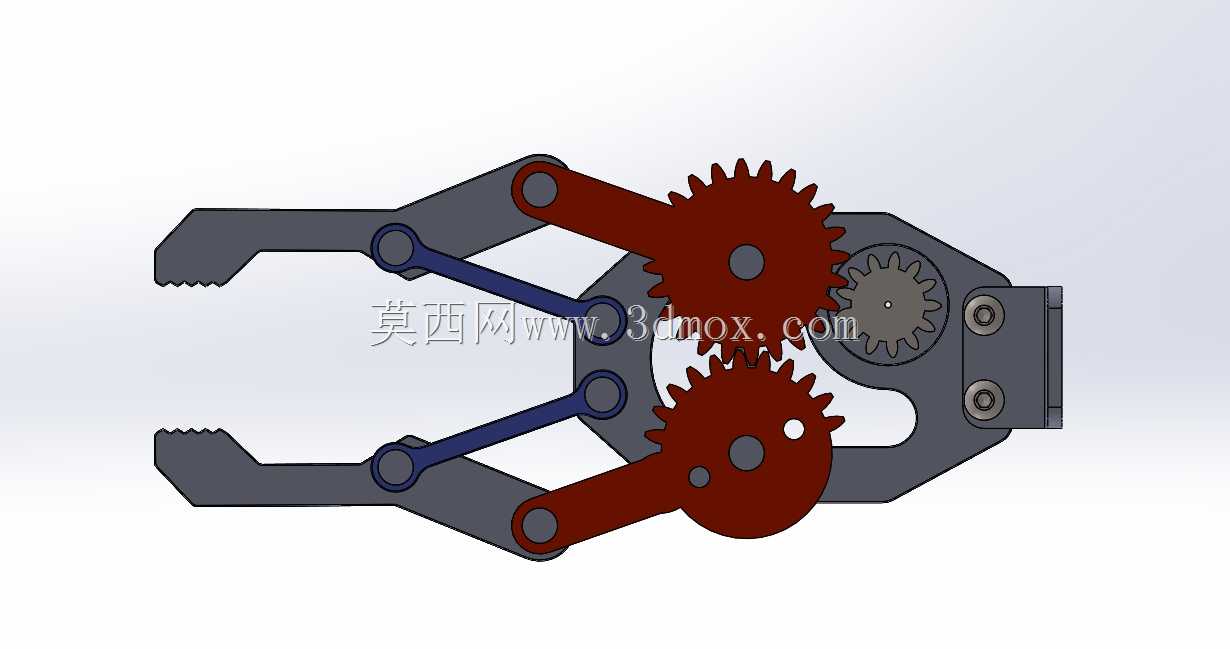

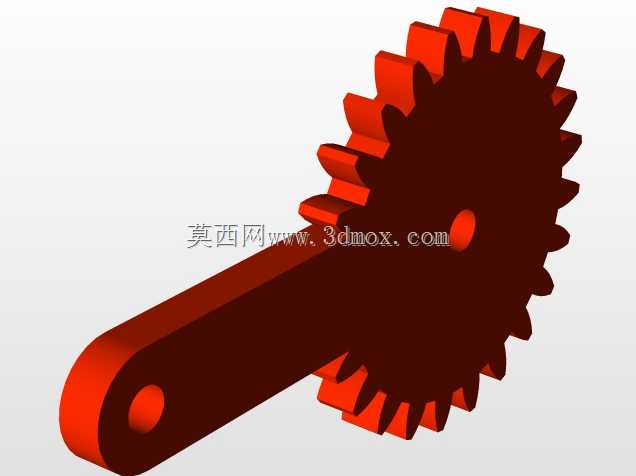

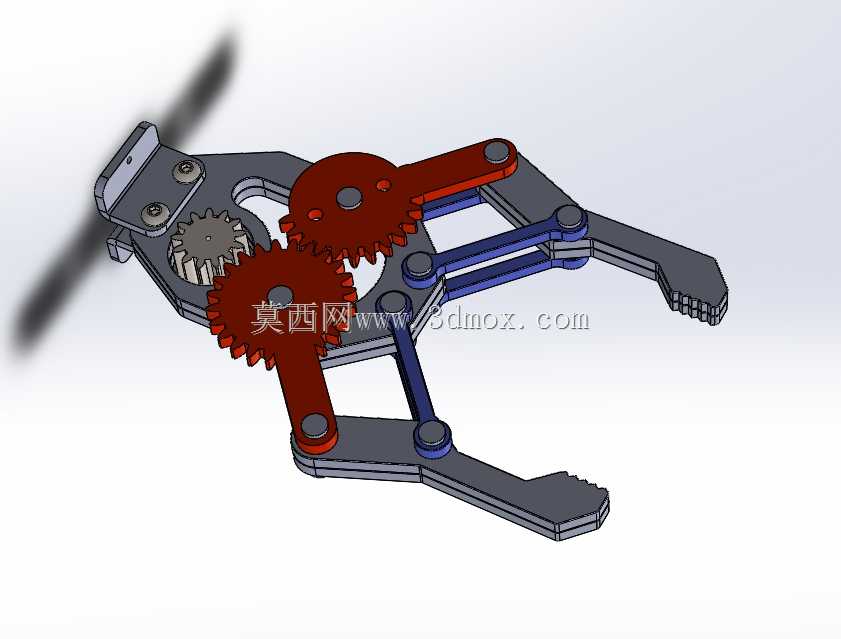

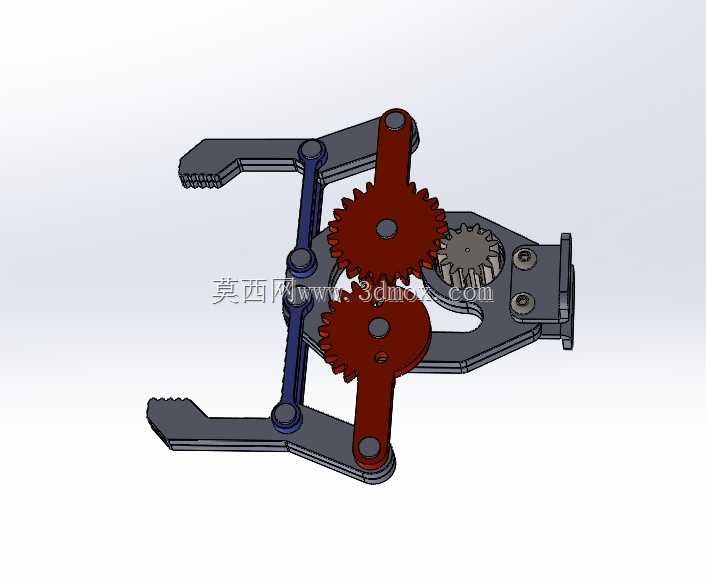

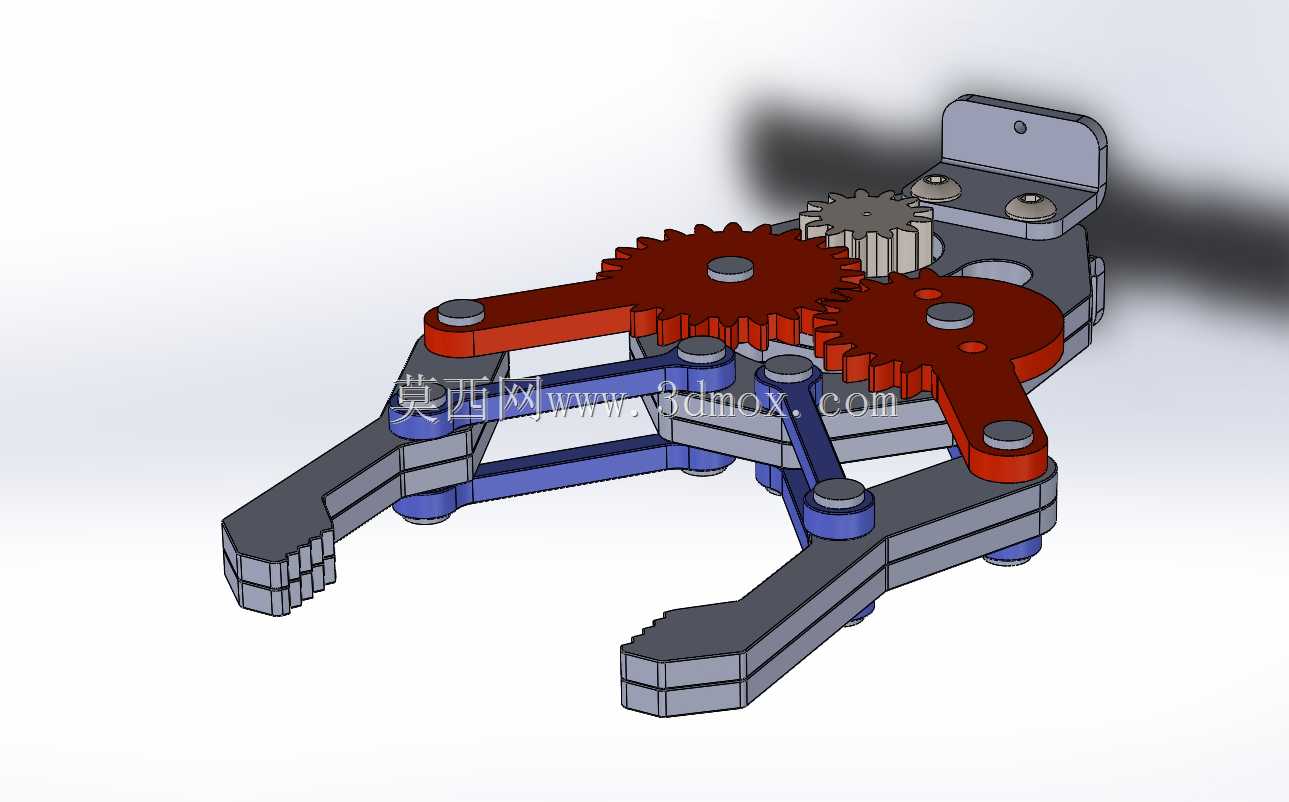

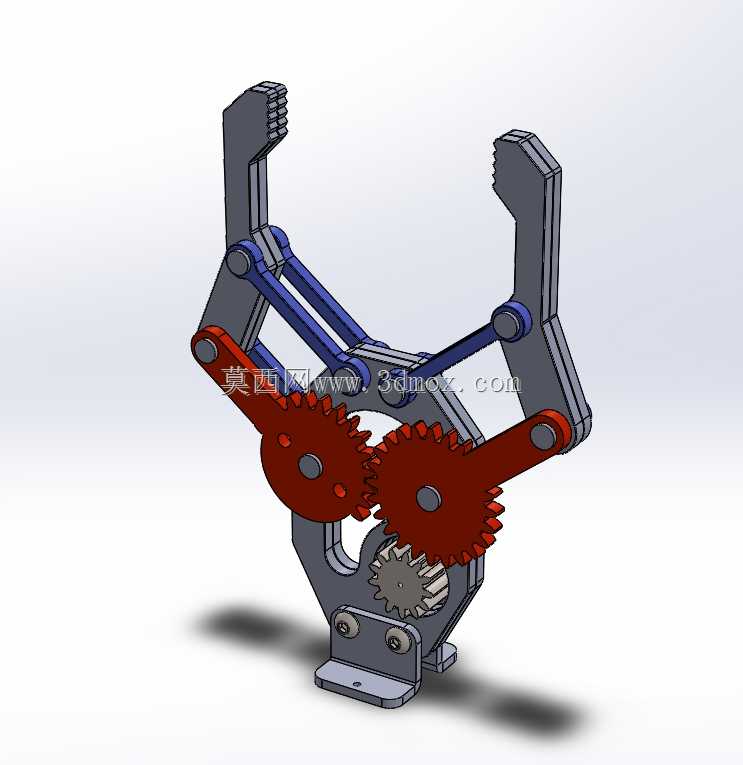

整体结构采用多齿轮联动的传动方案，核心传动路径通过两组同轴啮合的直齿圆柱齿轮实现动力同步传递，动力输入后可驱动两侧夹臂做对称的开合运动，从根源上避免了单臂驱动带来的夹持偏移问题，保证夹持过程中两侧夹爪的行程完全对称，被夹持物件不会出现单侧受力滑脱的情况。夹臂部分采用多连杆复合结构，在齿轮输出的回转动力下，连杆机构可将齿轮的转动转化为夹爪末端的平动加微幅转动的复合运动，让夹爪在开合过程中始终保持夹持面的相对平行，适配不同厚度的物件夹持需求，同时夹爪末端设计有细密的齿形防滑纹路，可增大与被夹持物件表面的接触摩擦力，针对表面光滑的塑料件、金属薄片也能提供足够的夹持力，不会出现夹取脱落的问题。

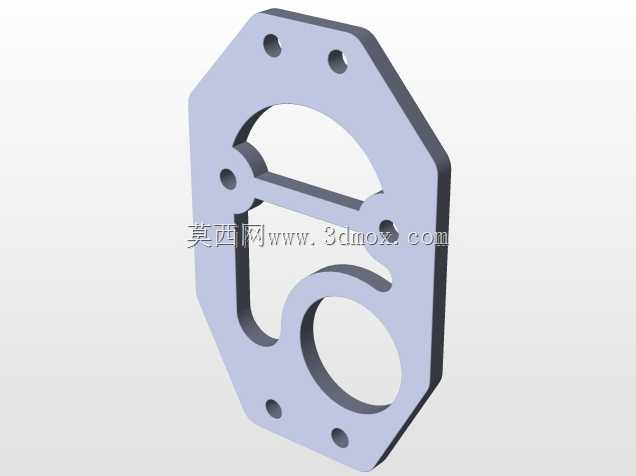

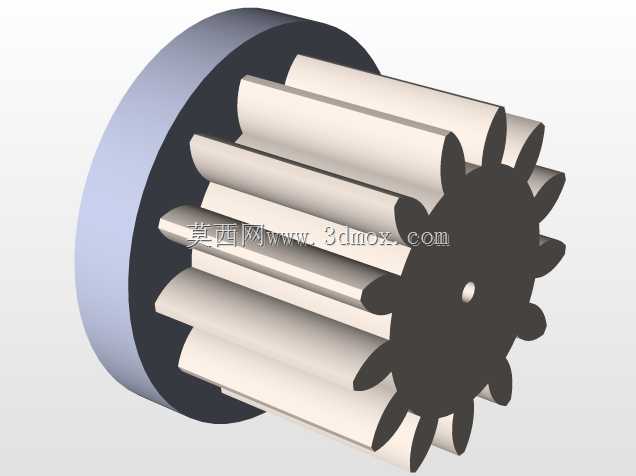

结构整体采用叠层板式装配设计，所有传动部件、连杆结构都通过销轴与层板连接，没有复杂的一体式壳体结构，加工难度低，装配维护便捷，使用者可根据实际负载需求更换不同厚度的层板与销轴材质，在轻载场景下可采用尼龙、树脂等非金属材料加工降低整体重量，在负载稍高的场景下可更换铝合金、不锈钢材质提升结构强度。安装边界上，整体结构的动力输入轴位于装置上部中心位置，可直接适配标准舵机、小型直流减速电机的输出轴，不需要额外设计转接结构，整体外轮廓在完全闭合状态下整体宽度较窄，在狭小作业空间内也能完成伸入拾取的动作，完全张开状态下可覆盖常规小型工件的夹持尺寸范围，适配多数小型自动化作业场景的空间要求。

设计过程中充分考虑了传动间隙的补偿问题，齿轮啮合的中心距预留了微小的调整余量，装配时可通过调整层板的固定位置消除齿轮背隙，提升夹持动作的响应精度，连杆连接位置都设计有耐磨衬套的安装位，长期往复运动下也不会出现连接孔磨损导致的夹持精度下降问题，整体结构没有冗余的装饰部件，所有结构都服务于夹持功能的实现，传动效率高，动作响应快，在额定负载下的开合重复定位精度可满足多数常规自动化拾取作业的要求。
