镂空晶格轻量化承载支撑结构设计

这款镂空晶格结构是面向高端装备轻量化需求开发的承载类通用零部件，核心应用场景覆盖航空航天内饰支撑、新能源汽车动力电池包内部承托、高端精密仪器减震基座、3D打印定制化工业工装衬垫等对自重与结构强度有双重严苛要求的领域，可在保证结构力学性能达标的前提下，大幅降低部件整体自重，减少装备运行过程中的无效载荷损耗。

从实际用途来看，该结构可直接作为承力夹层嵌入各类设备的封闭壳体内部，替代传统实心填充结构，也可单独作为小型精密设备的支撑底座使用，依靠自身周期性排布的交叉杆系分散传导外部载荷，避免局部应力集中导致的结构变形或断裂。相较于传统的蜂窝填充、泡沫金属填充方案，这款晶格结构的力学一致性更强，不同方向的抗压缩、抗剪切性能偏差可控制在5%以内，不会出现传统填充结构常见的各向异性力学缺陷。

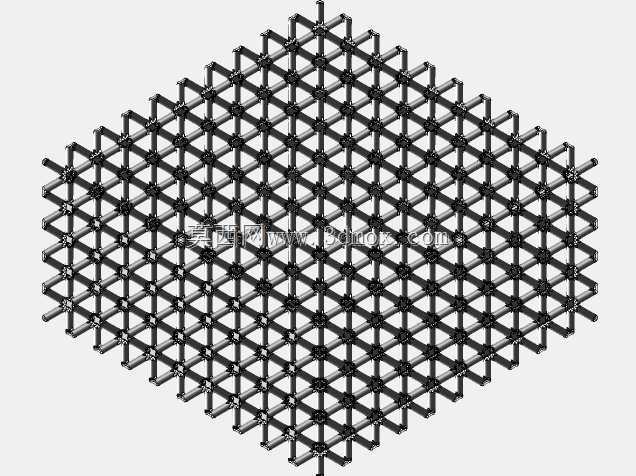

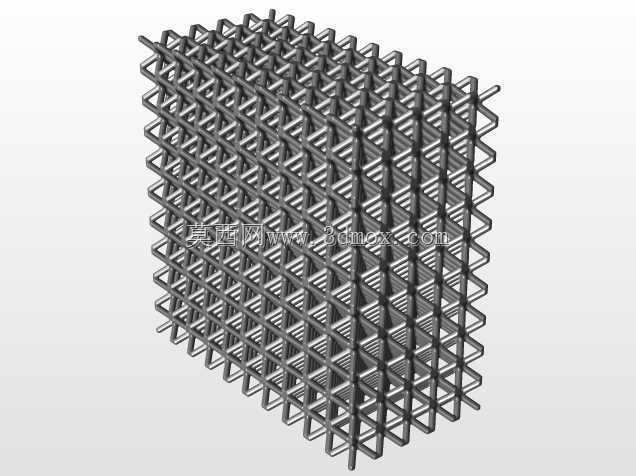

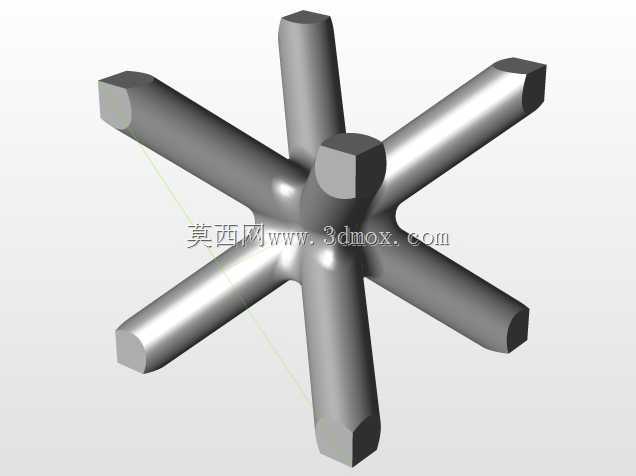

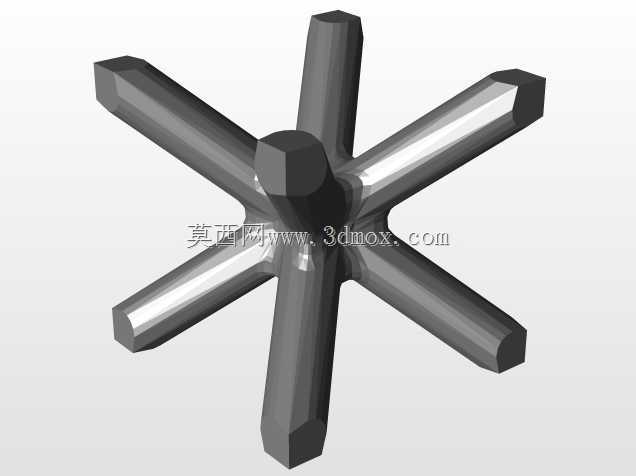

在功能特性层面，该结构通过周期性重复的X型交叉支撑单元构建整体框架，每个单元节点处采用圆弧过渡处理，消除了直角连接带来的应力集中风险，整体孔隙率达到81.75%，在同等承载能力下，自重仅为同体积实心金属结构的18%左右。结构表面无封闭空腔，既可以满足轻量化减重需求，也可作为流体换热的流道载体使用，在换热设备中可大幅提升热交换接触面积，兼顾承载与换热双重功能。

设计思路上，团队摒弃了传统的“先定外形再挖空减重”的逆向减材逻辑，从最小力学支撑单元出发，通过参数化建模手段迭代优化单根支撑杆的直径、单元节点的连接角度、整体晶格的排布密度，经过上百次力学仿真验证，最终确定了当前的单元尺寸比例，保证每一处材料分布都处于最优的力学传导路径上，没有多余的材料冗余。

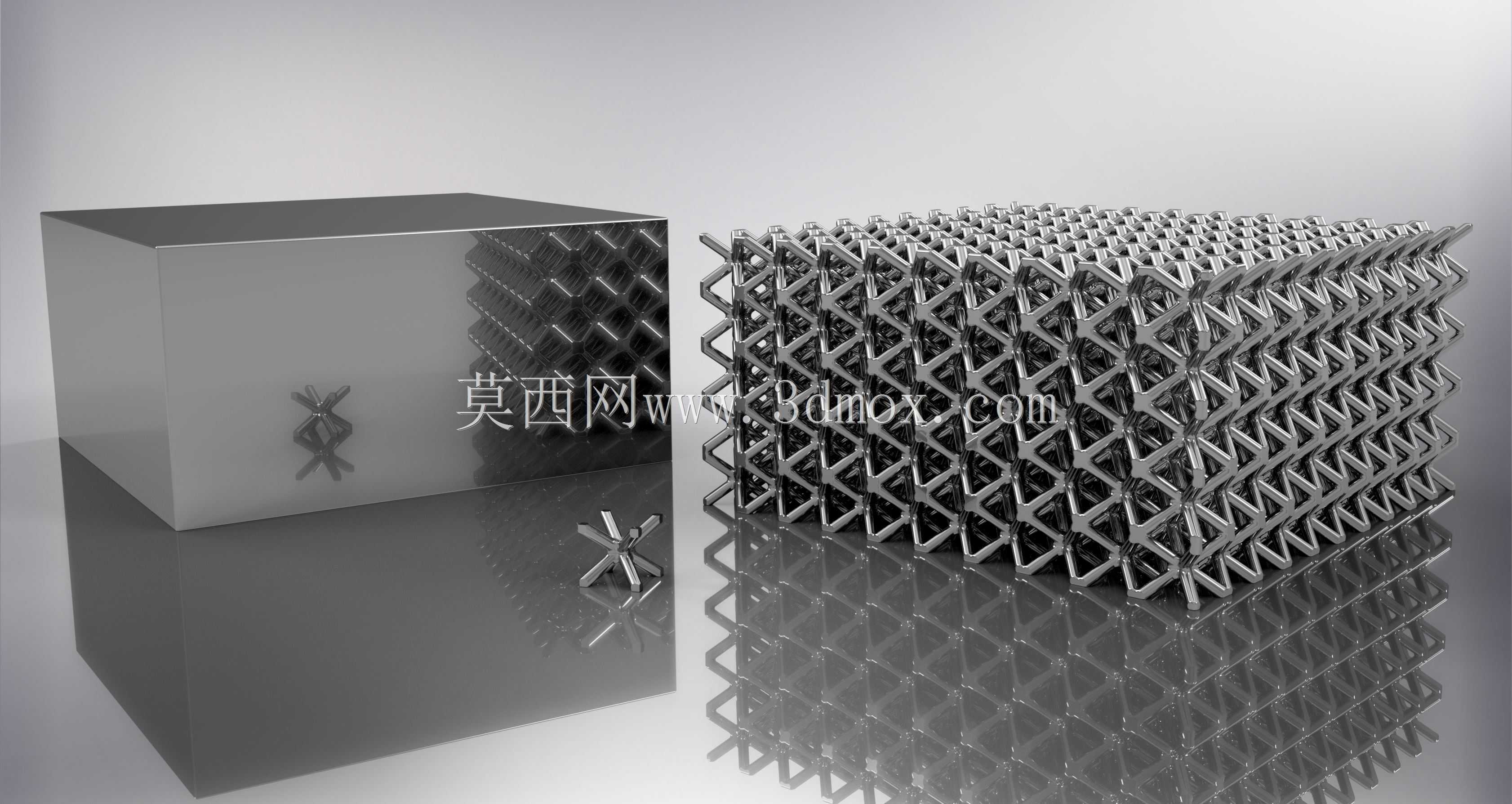

外形尺寸与安装边界方面，该结构为标准立方体构型，外轮廓尺寸规整，可根据实际使用场景通过参数调整快速缩放适配不同的安装空间，外部可直接搭配实心封板形成封闭的轻量化模块，安装接口可根据对接设备的需求灵活调整，不需要额外设计复杂的连接结构，即可快速集成到各类装备的整体设计方案中，适配绝大多数工业场景的安装尺寸要求。
