无支撑3D打印快装式扶手夹结构设计

　　这款扶手夹的设计初衷，是解决现有管状扶手配套夹持件在小批量定制场景下，安装繁琐、结构强度不足、传统加工成本偏高的痛点，尤其适配3D打印快速制作的落地需求，不需要额外添加打印支撑结构，就能完成整个零件的一体成型，大幅降低打印后的后处理工作量，也避免了支撑拆除带来的结构表面缺陷、强度折损问题。

　　从实际应用场景来看，这类夹持件可覆盖多类管状杆件的快速固定需求，比如工业设备旁的临时安全扶手加装、3D打印定制化工位辅助扶手搭建、轻型展示架的杆件连接固定、户外休闲装备的杆件快接结构，甚至家用无障碍辅助扶手的快速安装场景都能适配，不需要在杆件上做打孔、焊接等破坏性加工，靠自身的夹持结构就能实现抱紧固定，拆装调整都十分便捷。

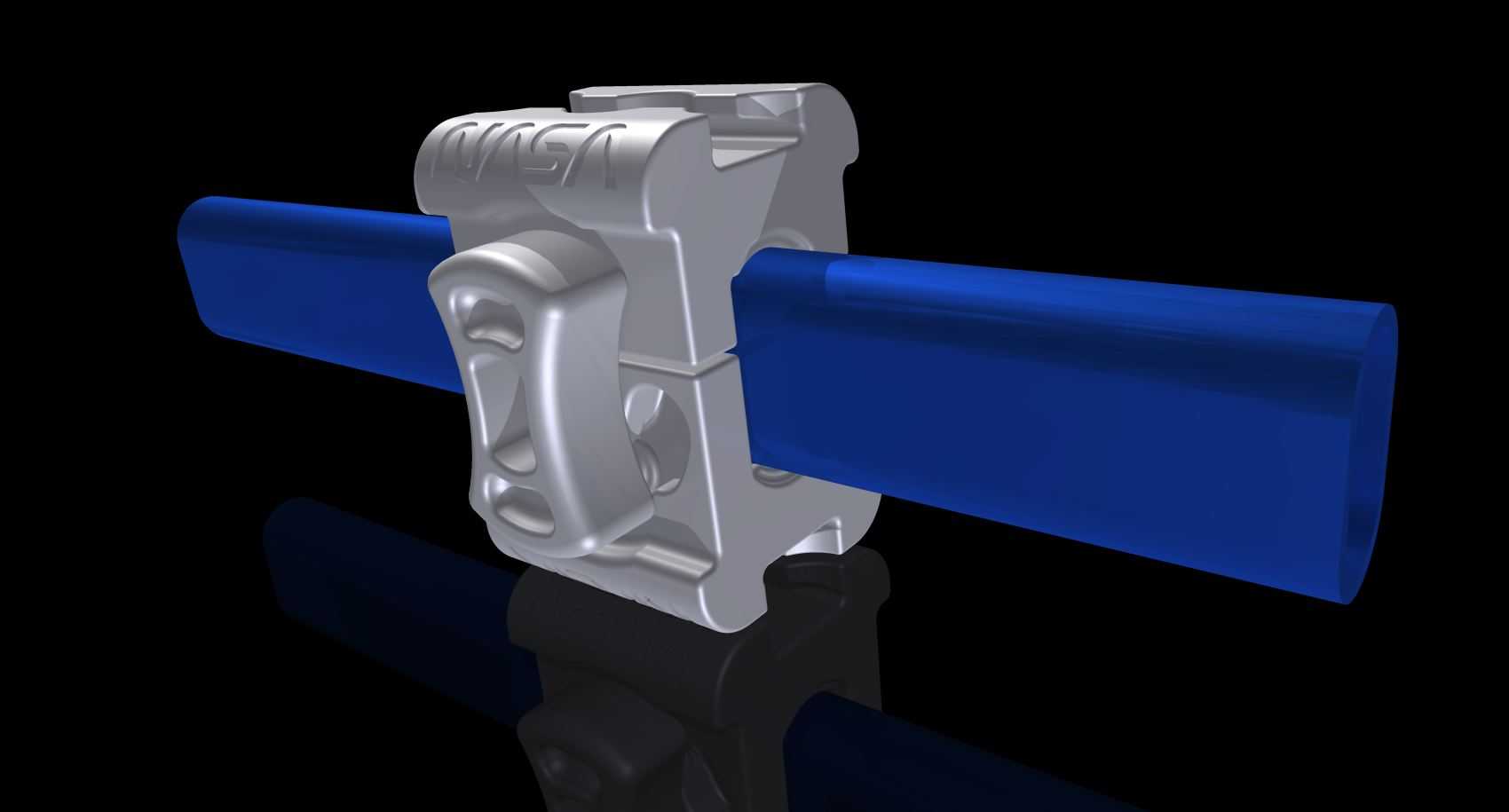

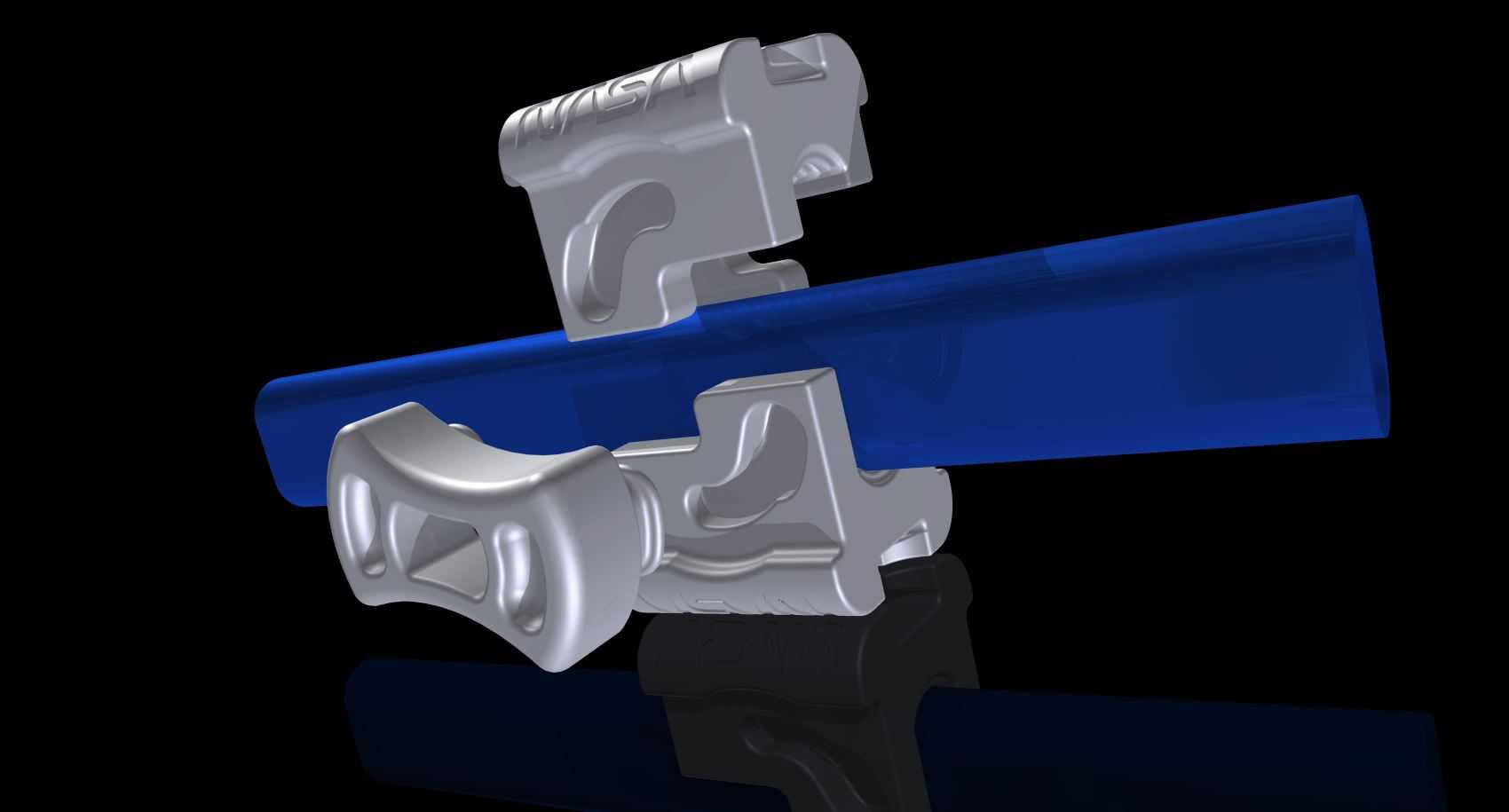

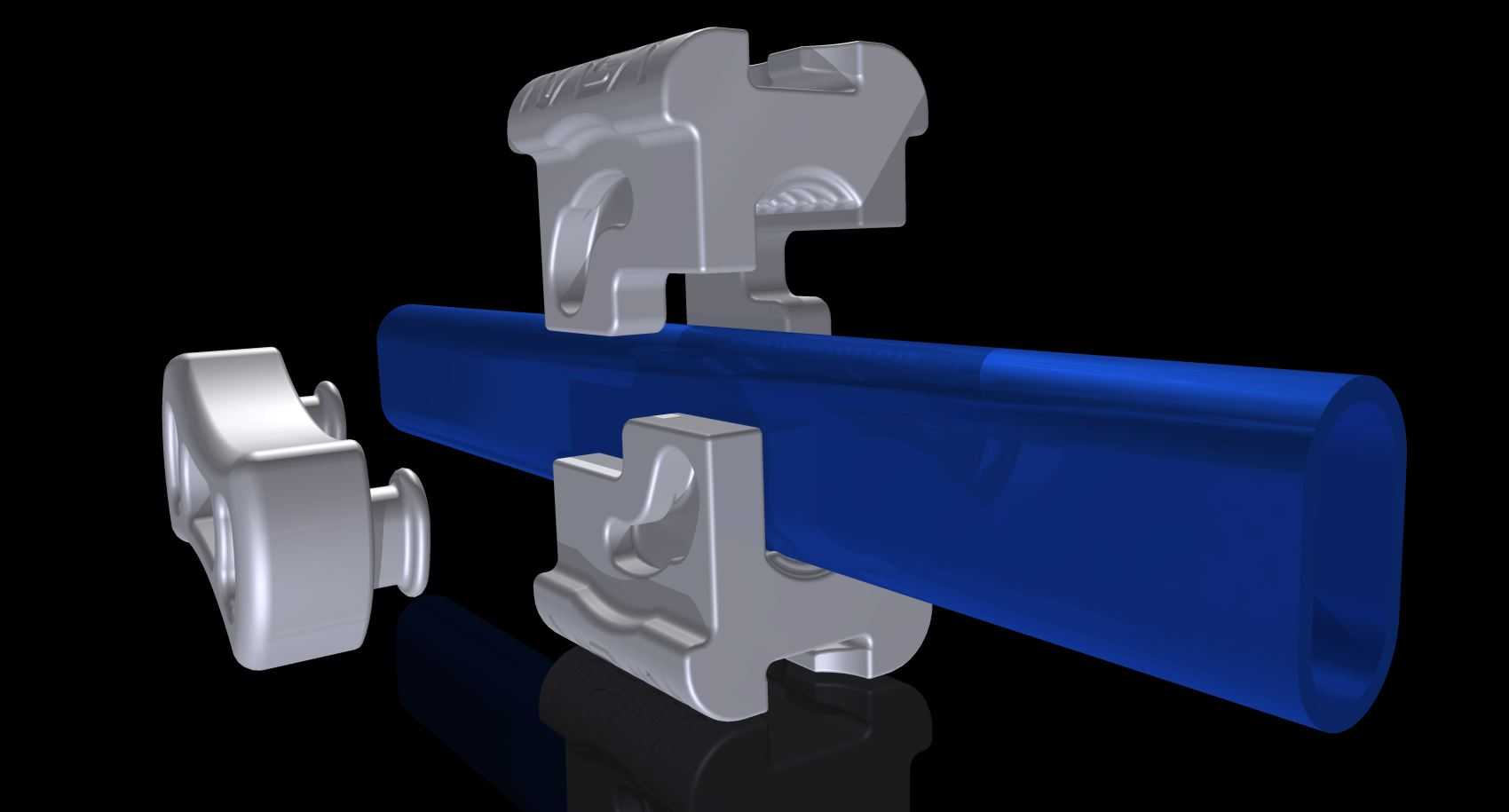

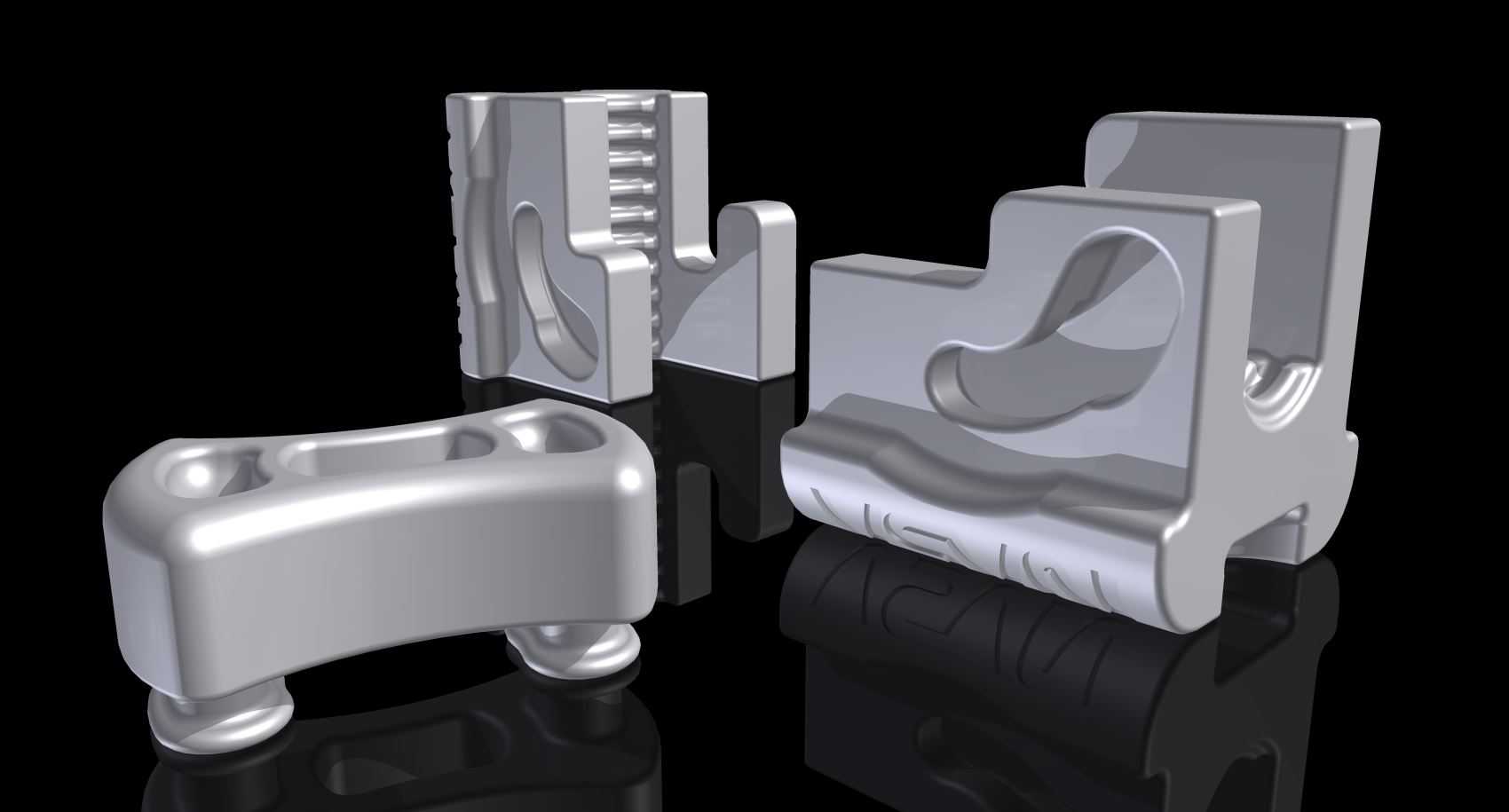

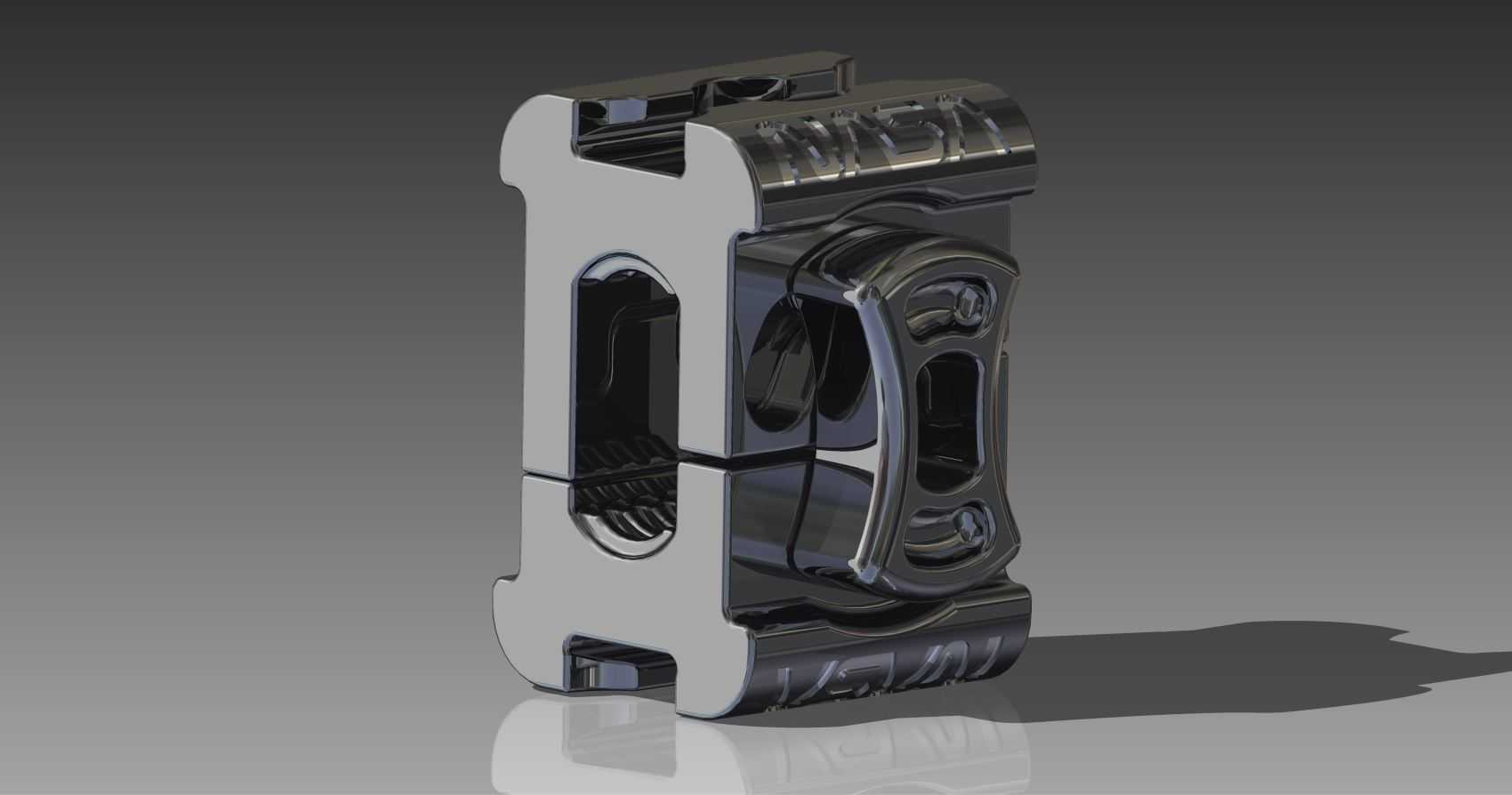

　　结构设计上，整体采用对称式的分体扣合框架，两侧预留了与圆管外径匹配的弧形抱紧槽，槽面做了细微的防滑纹路处理，夹紧后能有效避免杆件沿轴向滑动或者周向转动，不需要额外加装防滑垫片。中间的铰接式锁扣结构做了偏心锁紧设计，扣合过程中会逐步施加抱紧力，锁止到位后能形成稳定的预紧力，不会因为日常使用中的轻微震动出现松脱。整个零件的所有结构面都做了45度以内的自支撑倾角设计，打印过程中悬空部位都能依靠下层材料自然承托，不需要添加任何支撑结构，不管是FDM还是光固化工艺都能直接打印，打印完成后只需要去除少量打印溢边就能直接投入使用，不需要做支撑打磨、结构修复等额外工序。

　　从安装边界来看，这款扶手夹适配的圆管外径覆盖常规20-30mm的通用扶手管材尺寸，整体外形的长宽高控制在70mm45mm30mm区间，安装时不需要预留过大的操作空间，只要杆件周边有10mm以上的操作间隙就能完成锁扣的开合操作，两个夹体对合后，侧边的定位凸台会自动卡入对应凹槽，安装时不需要反复对位调整，手动就能完成初步定位，锁扣扣合后就能达到额定的夹持力，额定静态承重能达到50kg以上，完全能满足日常扶手扶持、轻型杆件固定的载荷需求。

　　结构强度方面，整体框架做了等壁厚设计，壁厚控制在3mm，兼顾了打印效率和结构强度，受力集中的锁扣铰接部位做了局部加厚处理，圆角过渡避免应力集中，反复开合测试中不会出现铰接部位断裂的问题。夹体的外侧做了镂空减重设计，在不影响整体结构刚性的前提下，减少了打印材料的消耗，也让整体外观更简洁利落。和传统的螺丝锁紧式管夹相比，这款快装扶手夹不需要借助任何安装工具，徒手就能完成拆装，调整杆件位置的时候只需要拨开锁扣就能滑动调整，调整到位后扣上锁扣就能完成固定，操作效率比传统螺丝固定的管夹提升数倍，尤其适合需要频繁调整扶手位置、或者临时加装扶手的场景。

　　在实际选型适配的时候，只需要确认被夹持杆件的外径在适配区间内，安装位置有足够的锁扣操作空间，就可以直接选用，不需要额外加工配套的安装辅件。如果需要适配更大直径的管材，只需要调整弧形抱紧槽的曲率半径，保持整体的自支撑倾角和锁扣偏心行程不变，就能快速衍生出不同规格的系列化夹持件，结构的通用性和拓展性较强，也方便后续根据不同的使用场景做快速的结构迭代。
