创意气泡纹理便携运动水瓶结构设计

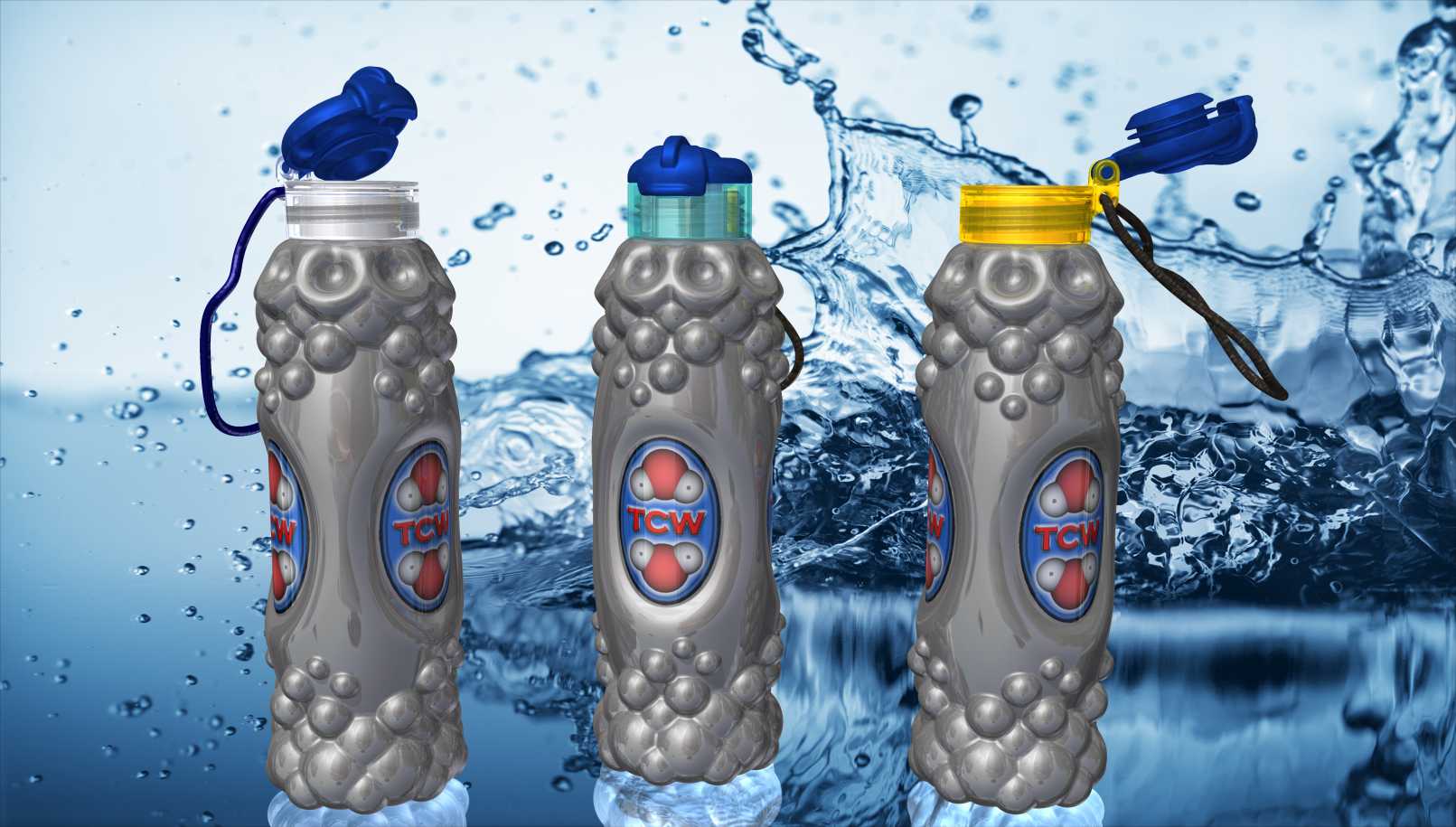

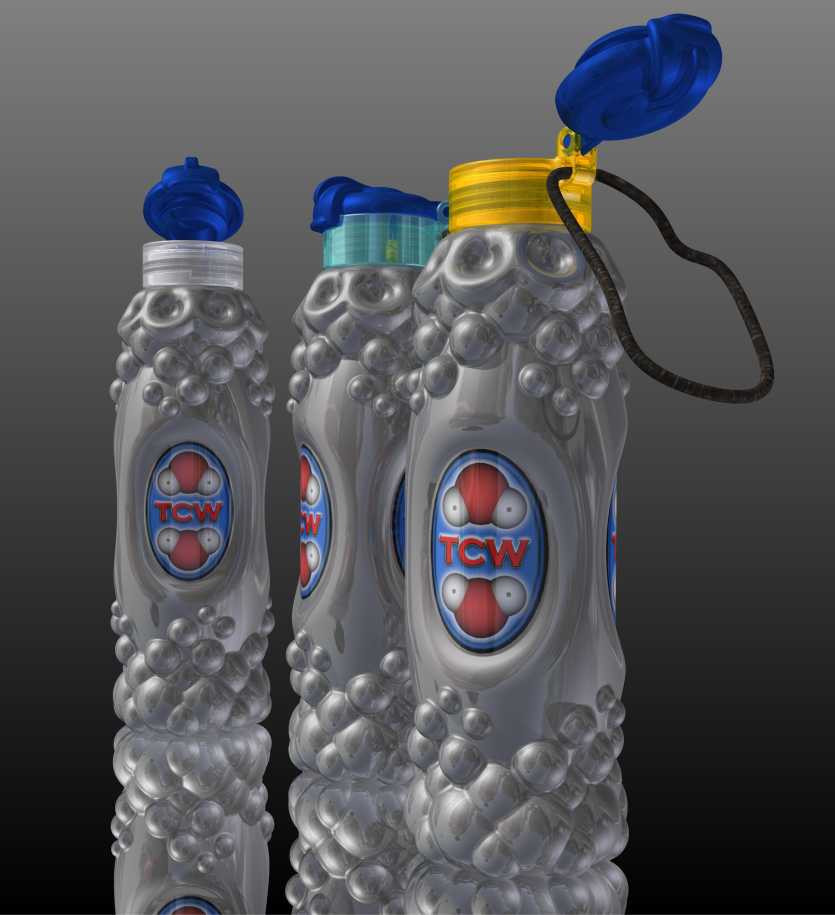

　　这款带气泡纹理的便携饮水容器，最初的设计切入点是户外出行、运动健身场景下的手持饮水需求，在做结构方案的时候，首先要解决的是湿滑状态下的握持可靠性问题——常规光滑瓶身在沾有水渍、手汗的时候很容易打滑脱手，尤其是运动过程中手部出汗、户外遇水的场景下，握持失效的概率会大幅提升，所以瓶身外表面做了连续的半球形凸起纹理，这些凸起不是单纯的装饰造型，每一处凸起的弧度、排布密度都经过反复调整：凸起高度控制在3mm左右，既不会因为凸起过高硌手，也能在瓶身和手掌之间形成足够的摩擦接触面，哪怕瓶身沾满水，手指搭在这些凹凸结构上也能形成稳定的施力点，不会出现顺向滑脱的问题。

　　瓶身主体采用等壁厚的回转体基础结构，整体长度控制在220mm左右，瓶身最大直径68mm，这个尺寸边界是参考成年人手掌握持的平均跨度设定的，普通人单手握持的时候，拇指和中指可以环绕瓶身形成稳定的握持圈，不会因为直径过粗导致握持费力，也不会因为直径过细导致储水量不足，标称储水量可以满足单次1-2小时的户外出行补水需求，不需要频繁接水。瓶口部分采用标准的螺纹密封结构，螺纹牙距、牙型都匹配通用的瓶装水密封标准，和瓶盖配合之后可以实现倒置不漏水的密封效果，哪怕放在运动背包里和衣物、电子设备混放，也不会出现渗液打湿随身物品的问题。

　　瓶盖部分做了两种不同的结构方案，一种是掀盖式直饮结构，瓶盖和瓶身之间通过软质连接带相连，不需要完全拧下瓶盖就可以直接饮水，适合运动过程中快速补水的场景，连接带的拉伸强度经过校核，反复开合上千次也不会出现断裂脱落的问题；另一种是带提环的旋盖结构，提环部分预留了挂绳穿装的位置，可以搭配不同长度的挂绳，实现手持、挂在背包外侧、跨携等不同的携带方式，提环的转角位置都做了圆角过渡，不会因为受力集中出现断裂，挂绳和提环的连接位置做了防脱结构，跑动过程中不会出现瓶身脱落的情况。

　　瓶身中部的标识区域做了内凹的嵌装槽，标识牌可以通过卡接结构固定在槽内，不需要额外的粘接剂，装配的时候直接压入即可，后期如果需要更换标识也可以直接撬出更换，不会损伤瓶身主体结构。瓶身底部做了加厚的平底结构，放置在平面上的时候可以保持稳定直立，不会因为底部弧度问题出现倾倒，底部的加厚层也提升了瓶身的抗冲击性能，不小心从桌面高度掉落的时候，底部结构可以吸收大部分冲击能量，不会出现瓶身开裂、底部分离的问题。

　　在做建模的时候，瓶身的气泡纹理采用阵列化的半球特征排布，每一个半球和瓶身主体的衔接位置都做了圆角过渡，避免出现应力集中的尖角，不管是采用吹塑还是注塑工艺生产，这些过渡位置都不会出现壁厚不均、填充不满的问题，拔模角度也顺着瓶身的脱模方向做了统一调整，生产的时候可以顺利脱模，不需要额外的侧抽芯结构，能有效降低生产的模具成本。瓶盖的密封位置做了一圈内凸的密封筋，和瓶口的端面贴合之后可以形成多道密封防线，哪怕瓶内因为温度变化出现气压波动，密封结构也能保持稳定，不会出现漏液的情况。

　　从实际使用的场景来看，这款容器除了日常运动、户外出行使用，也可以适配日常通勤、学生在校饮水等场景，瓶身的纹理结构除了提升握持摩擦力，也能在视觉上形成独特的识别度，和市面上常规的光滑瓶身形成明显的差异化。整体结构没有多余的复杂零件，所有部件都可以通过常规的塑料成型工艺加工，装配工序简单，只需要将瓶盖密封圈、连接挂绳等少量配件和主体组装即可，生产效率高，后期维护也很方便，瓶盖的密封胶圈如果出现老化，可以直接更换同规格的胶圈，不需要整体更换整个容器，能有效延长产品的实际使用寿命。
