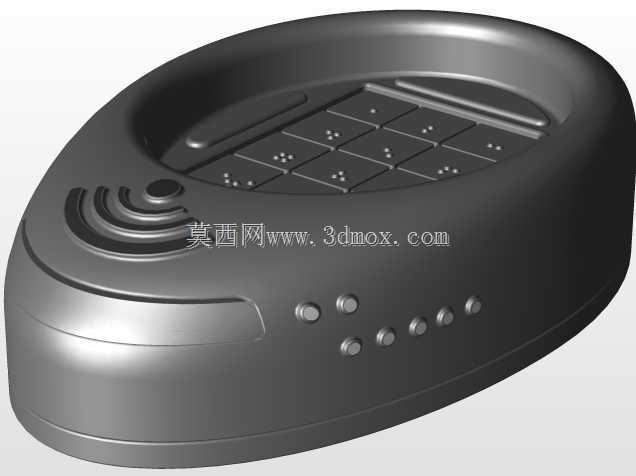

便携多功能检测设备内部结构展示

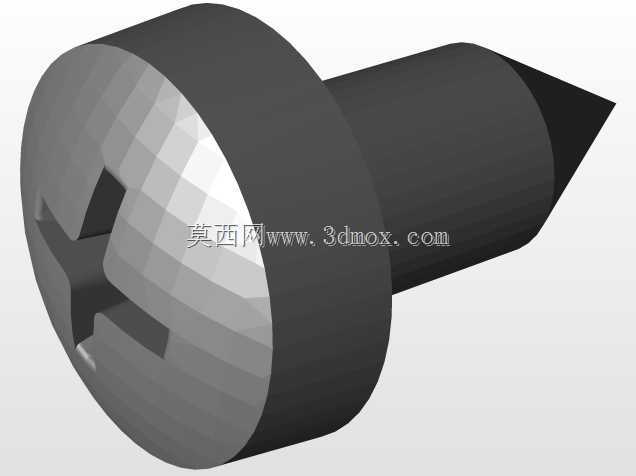

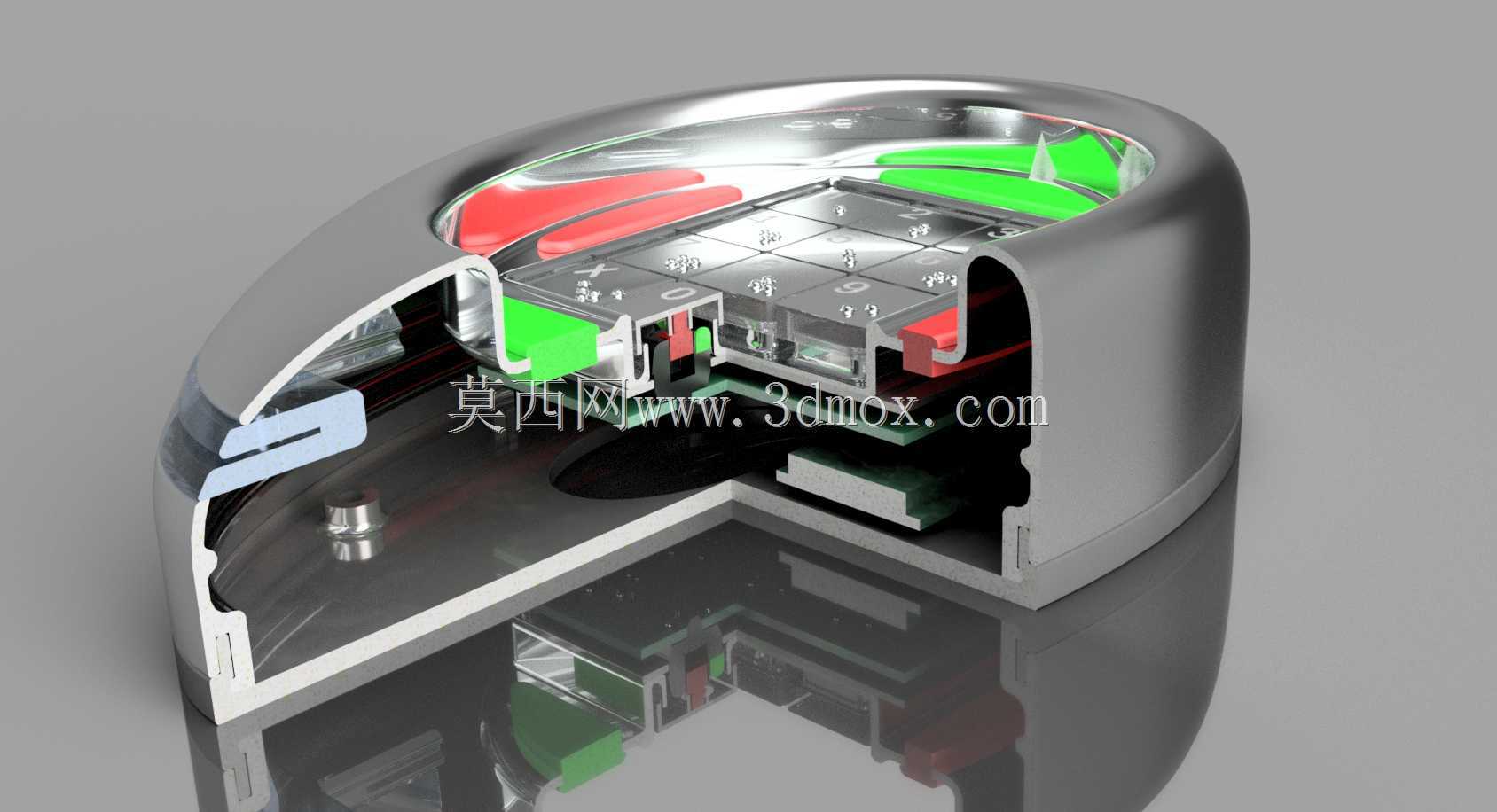

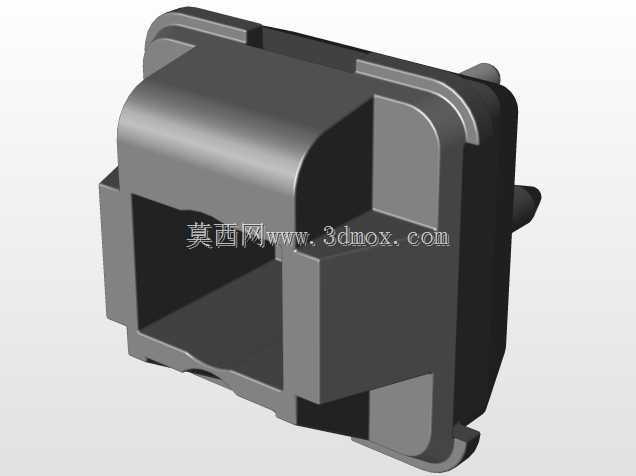

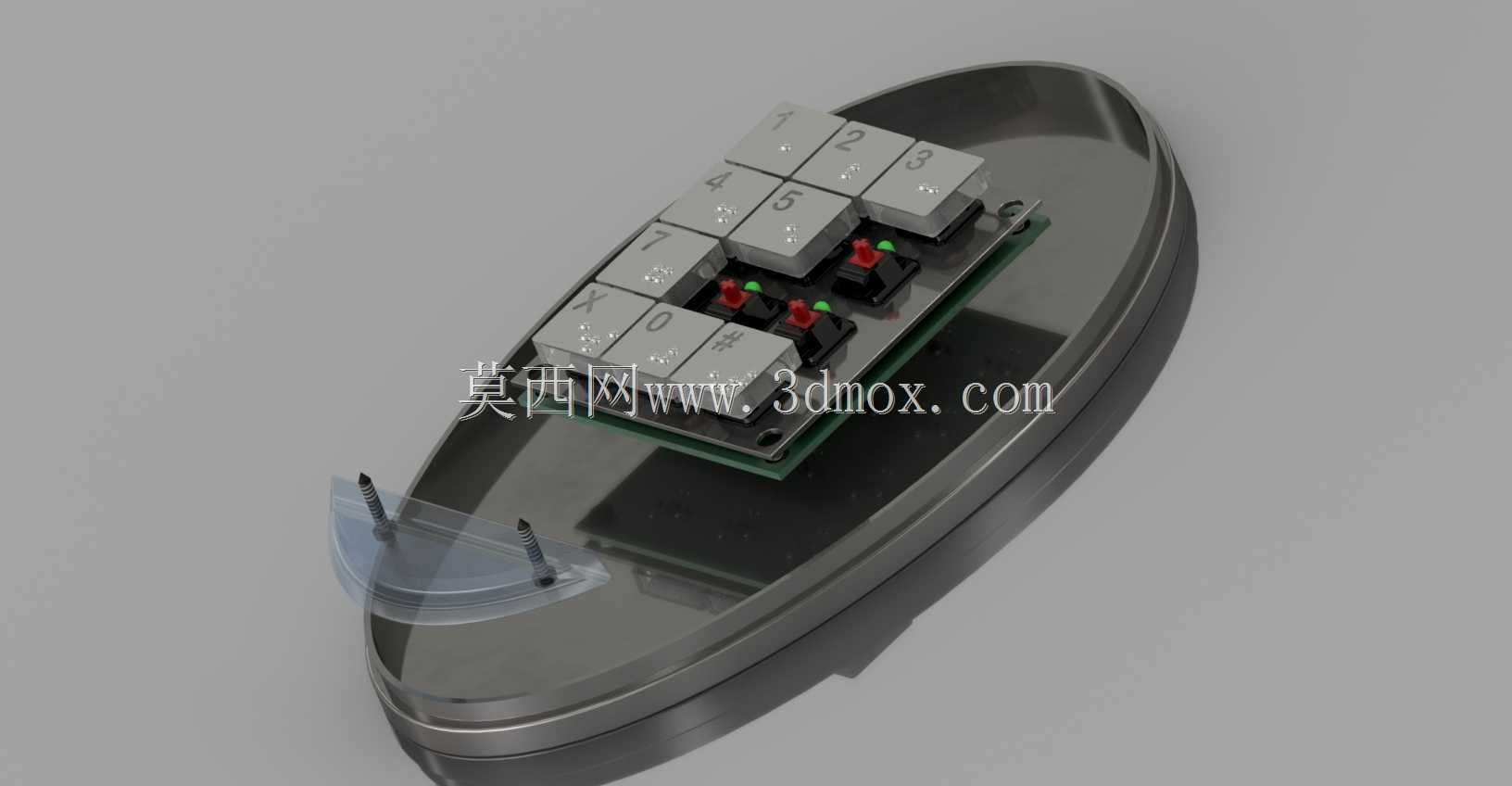

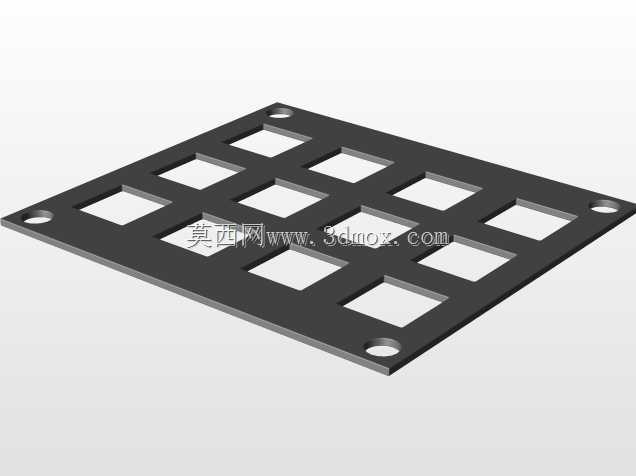

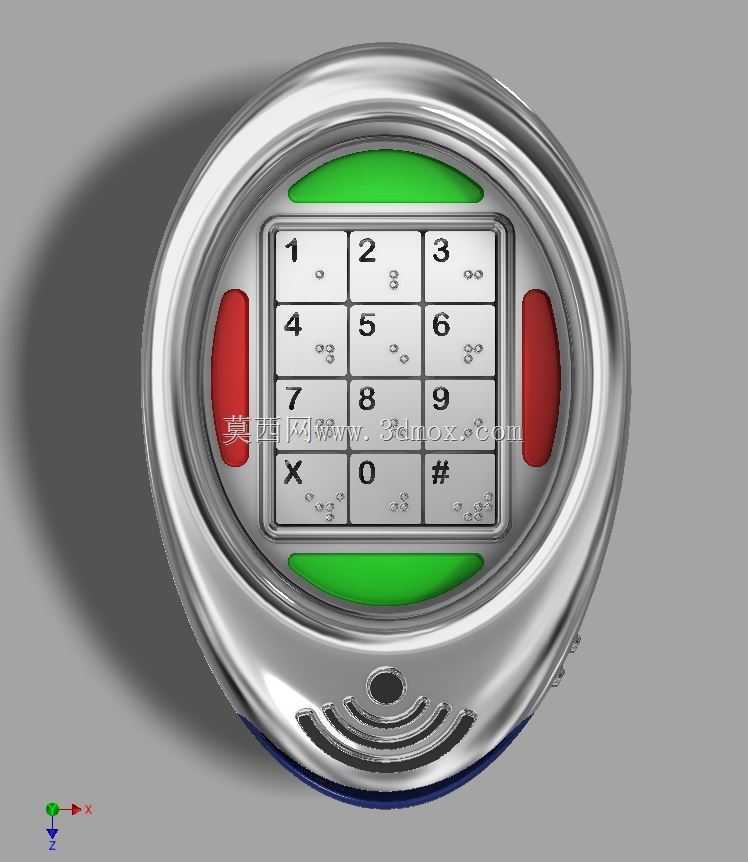

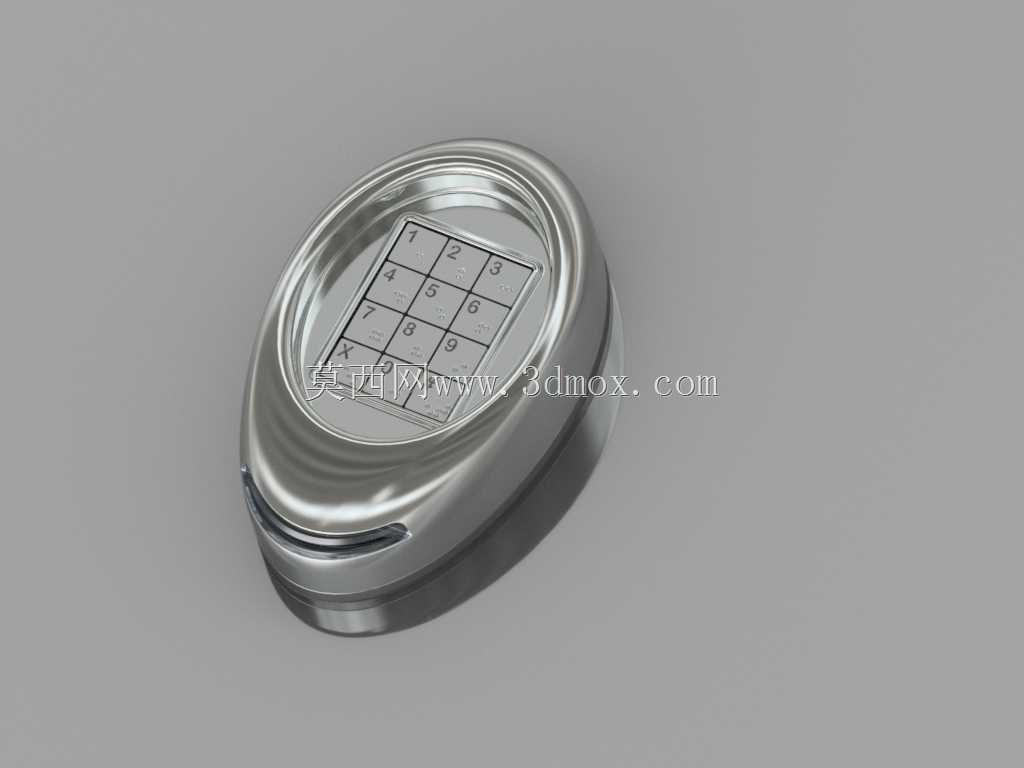

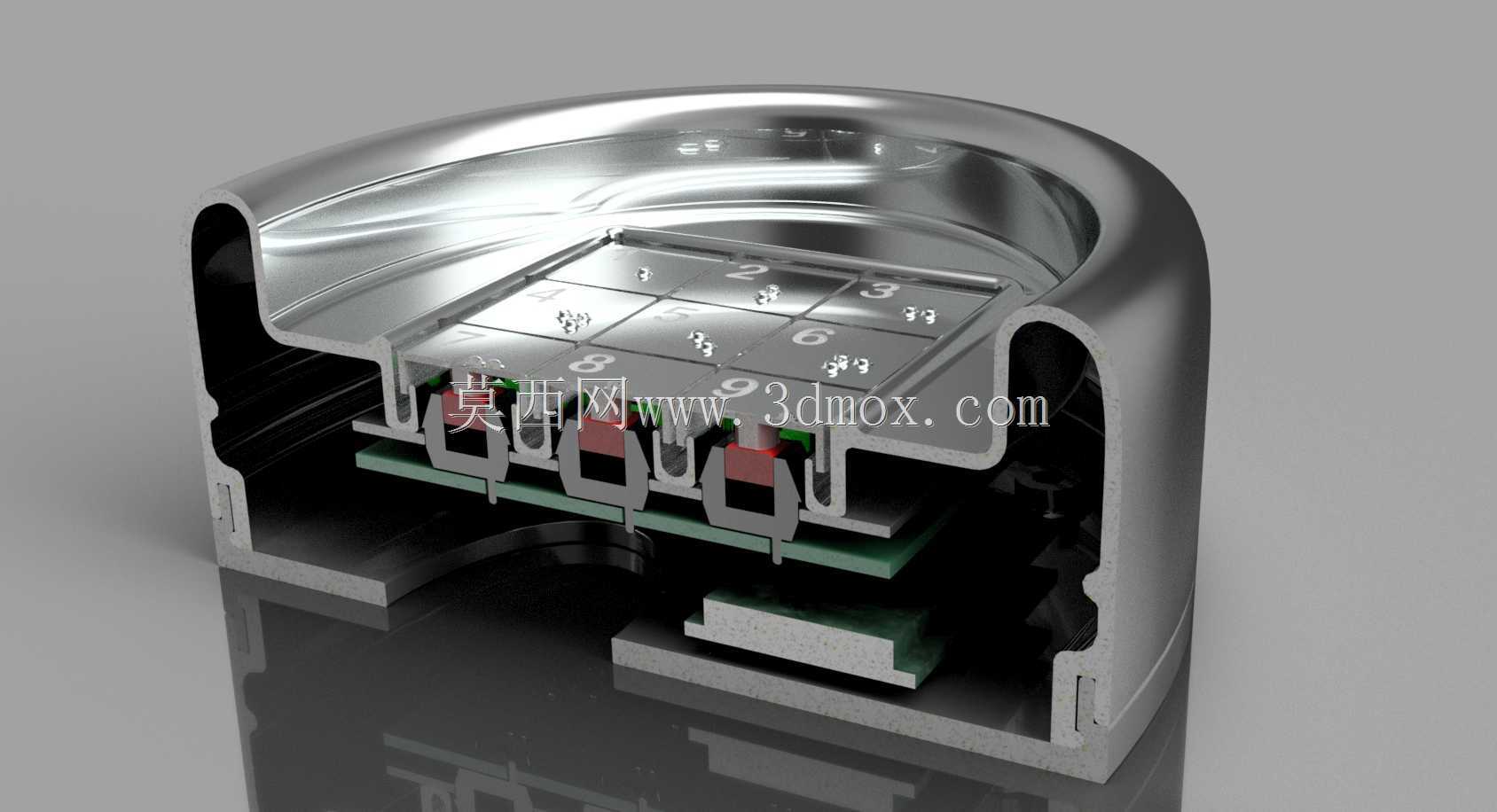

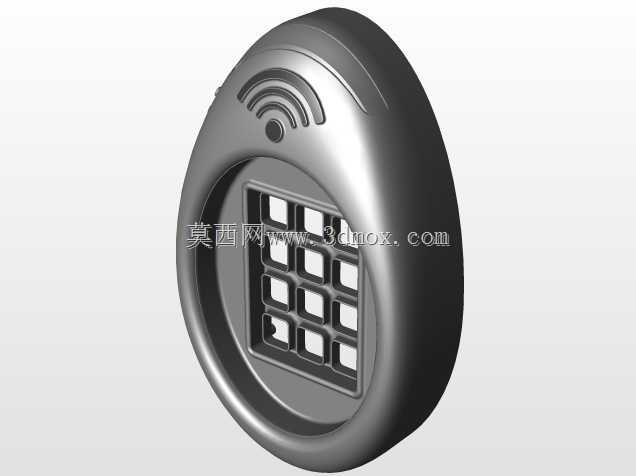

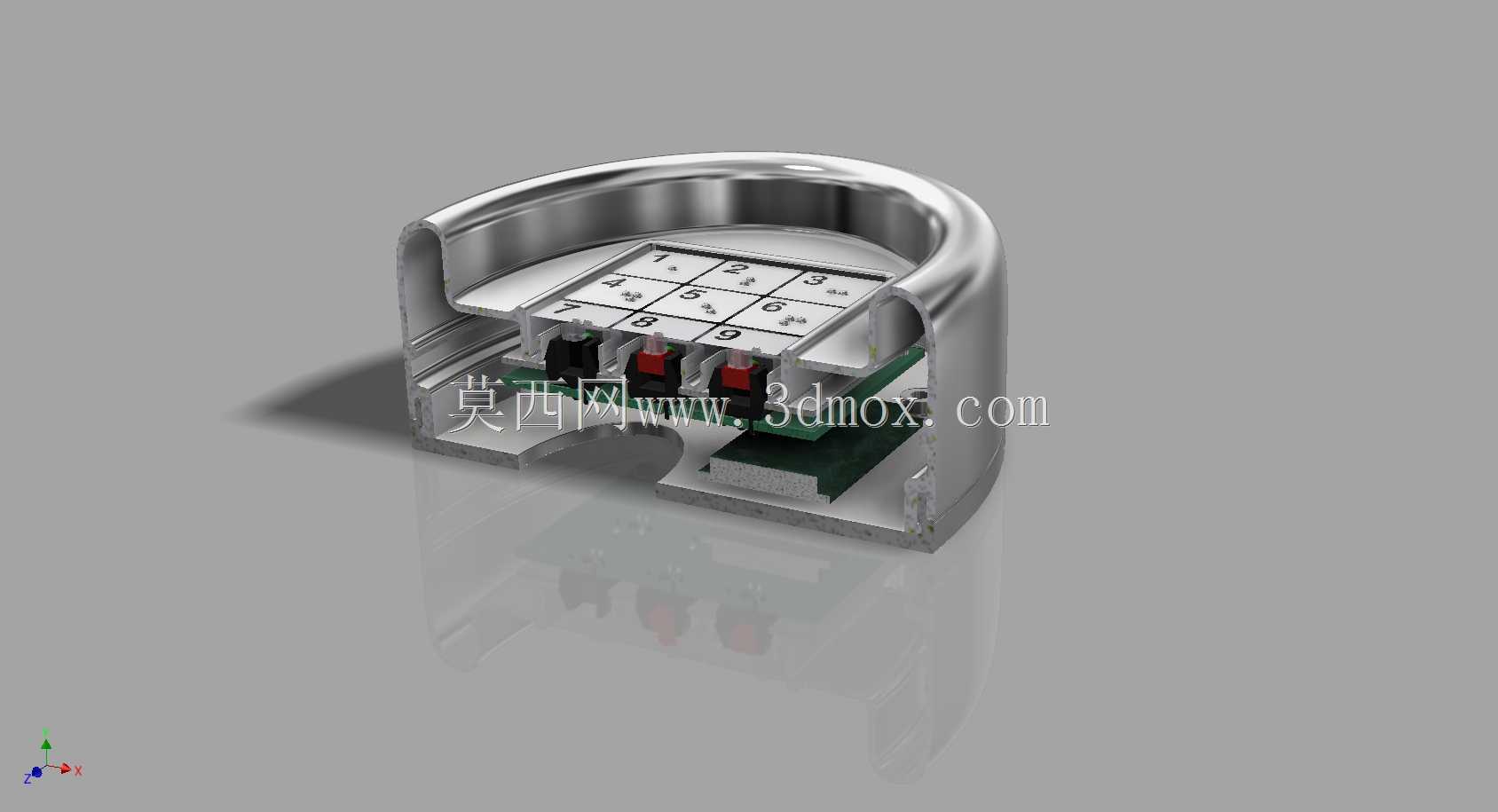

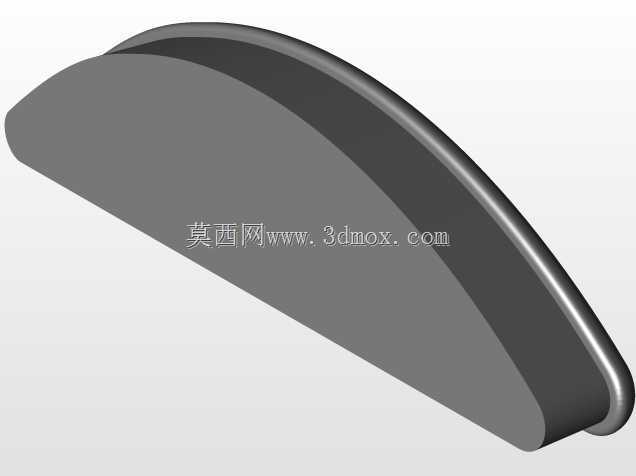

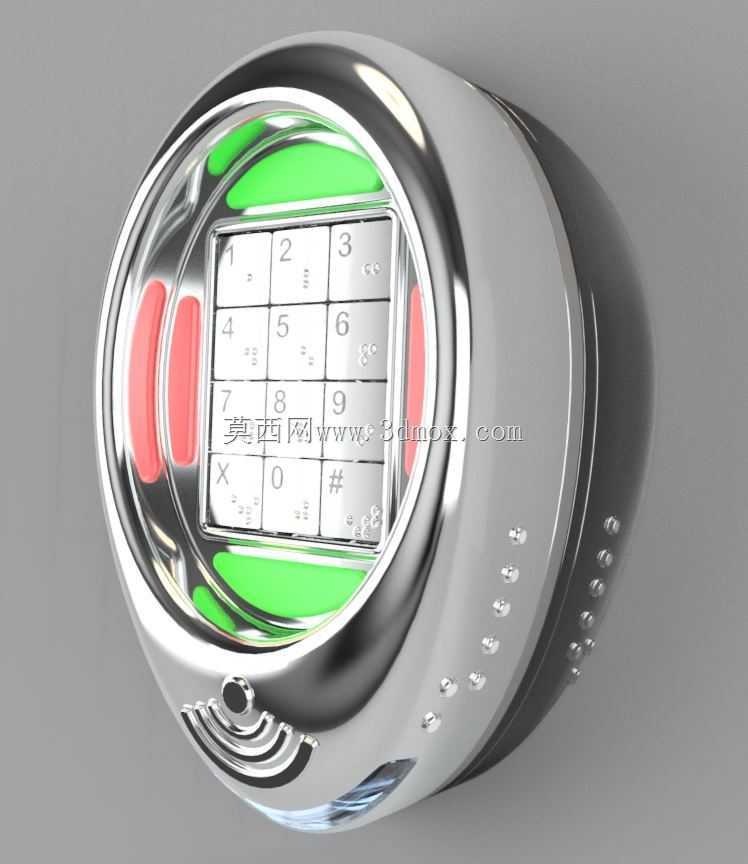

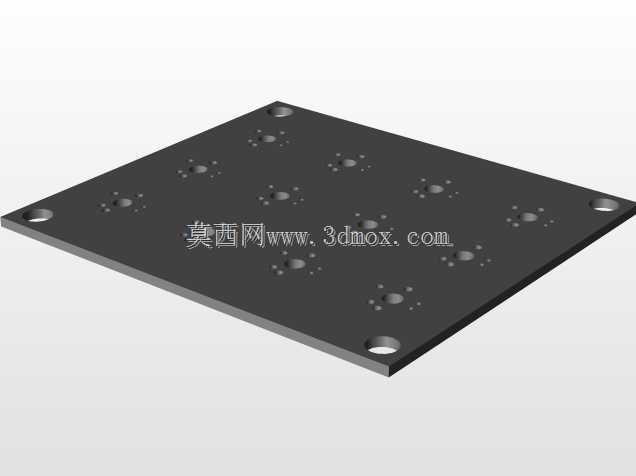

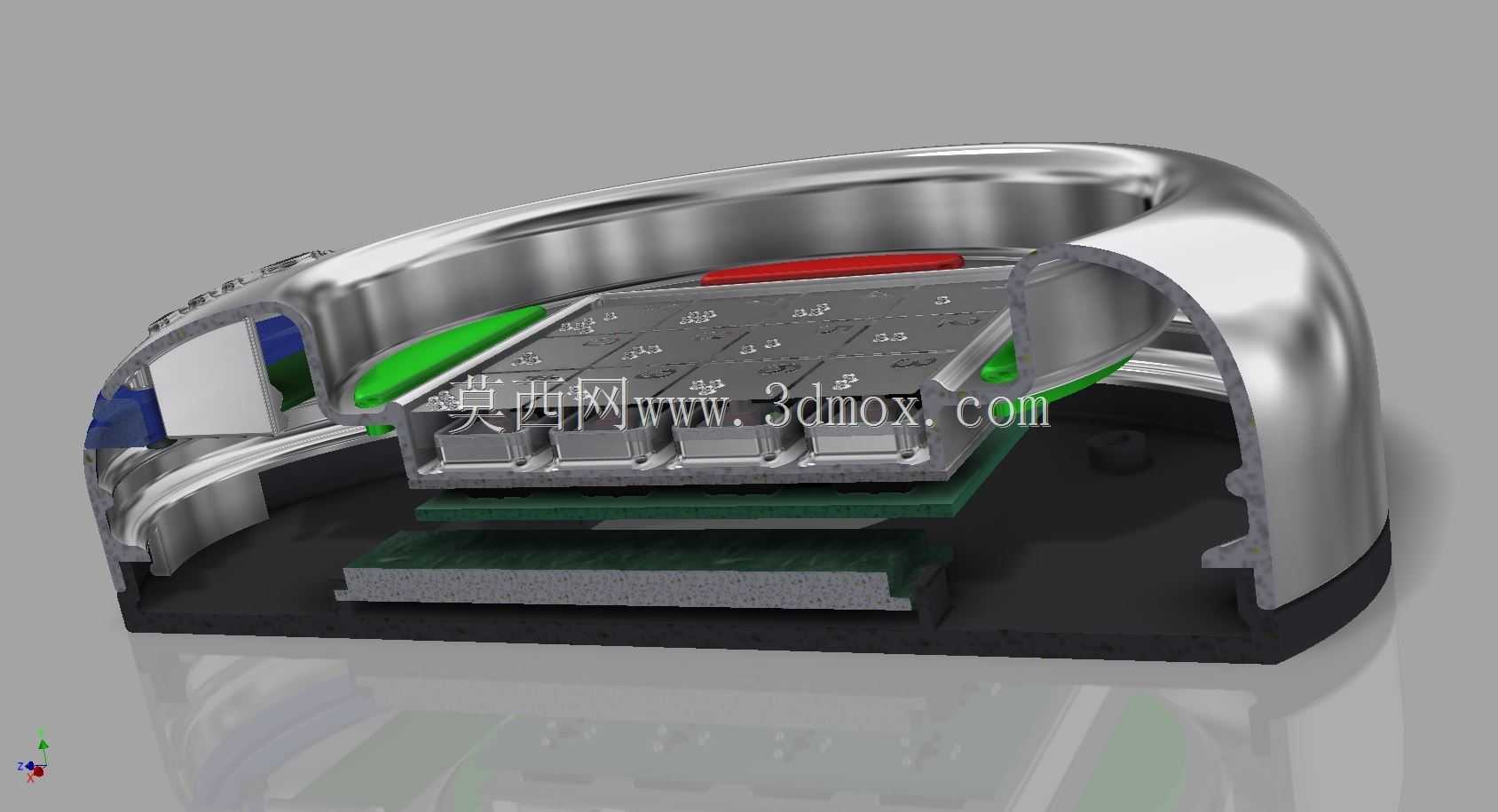

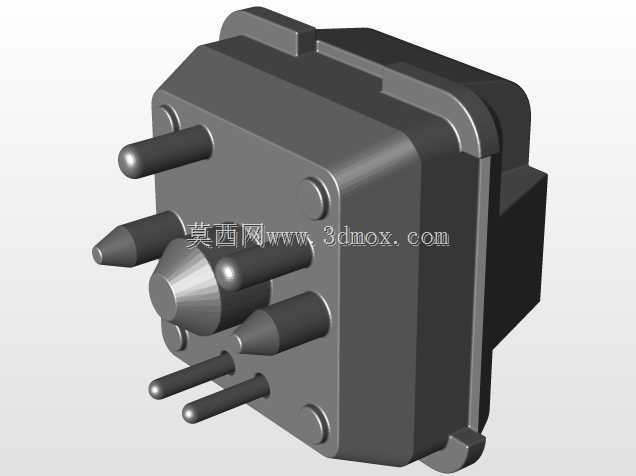

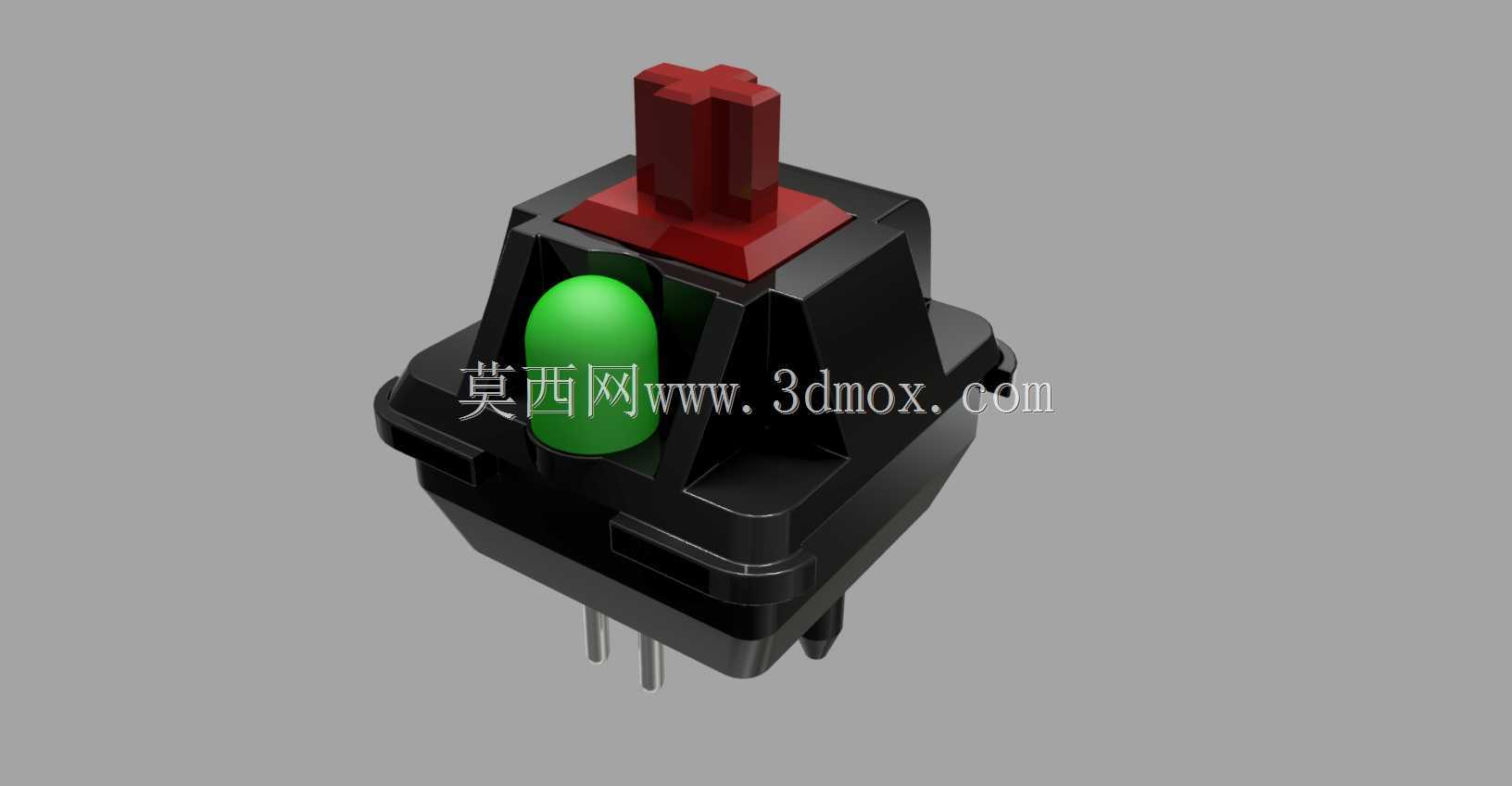

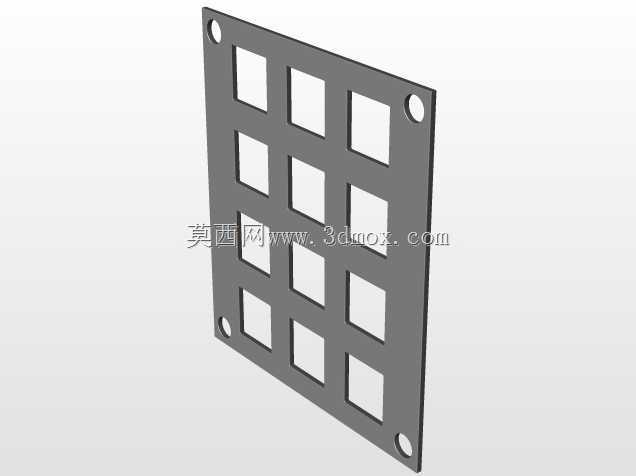

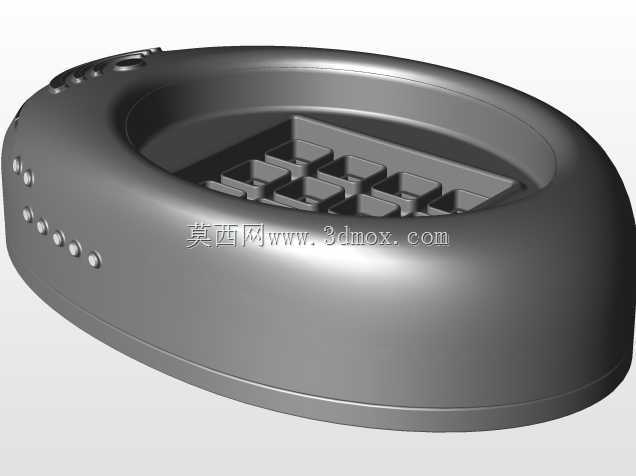

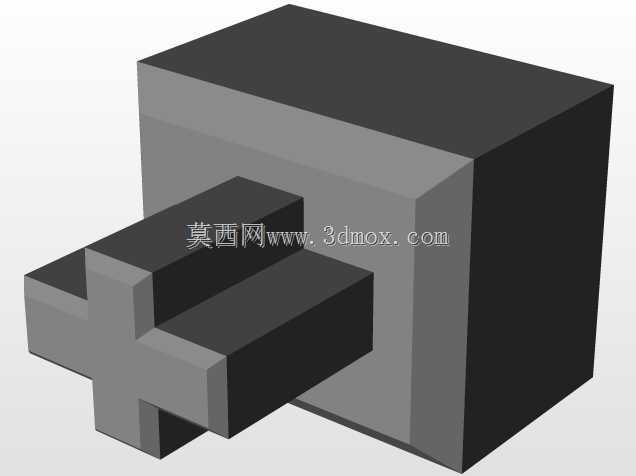

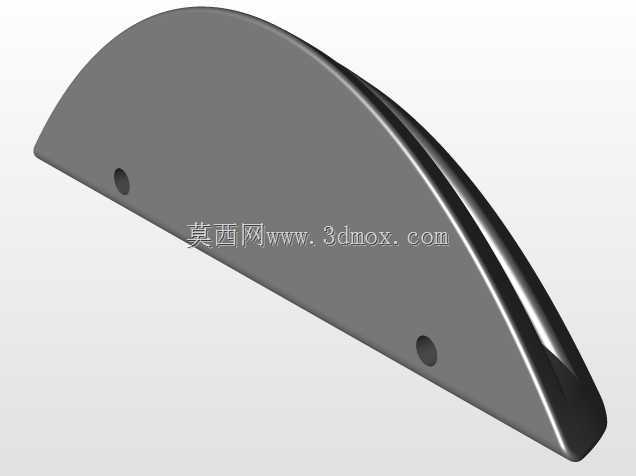

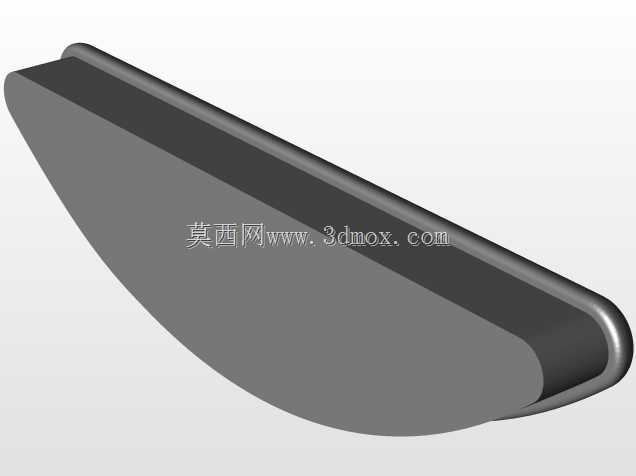

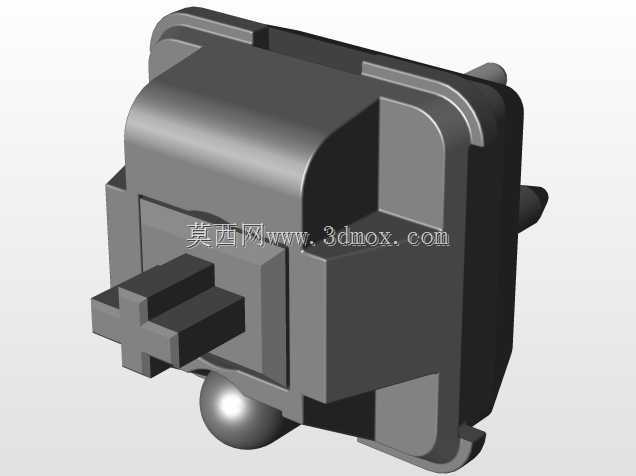

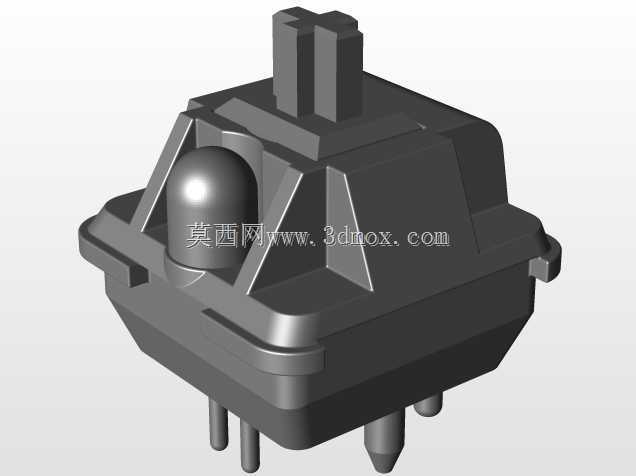

该模型以剖切方式呈现一台手持或桌面放置的多功能检查器，重点不在外壳曲面本身，而在内部堆叠关系、操作区布局以及壳体对元器件的约束方式。从结构上看，设备采用近似C形的金属外框，边缘做圆弧过渡，既提升握持舒适度，也在跌落或受压时为内部PCB、按键模组和显示区域提供刚性保护。内部可见多层电路板平行布置，板间通过支撑柱和限位筋保持间距，便于布线、散热与后期装配；上层按键区域对应外壳开孔，按键下方设置导电触片或轻触开关，保证按压行程清晰、反馈明确。两侧绿色区域可作为状态指示灯或功能按键的导光结构，红色长条区域则可用于电源、报警或关键运行状态提示。

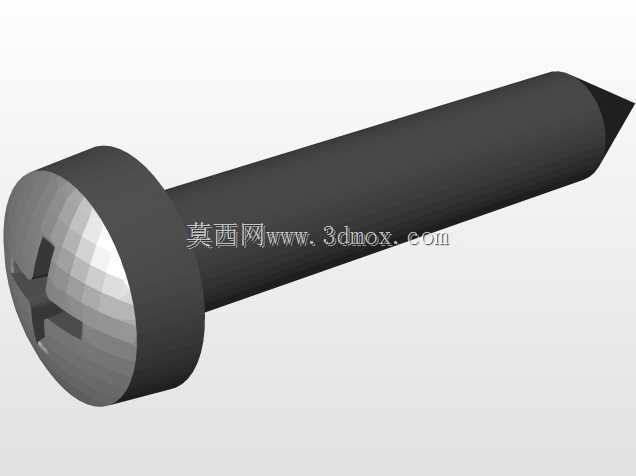

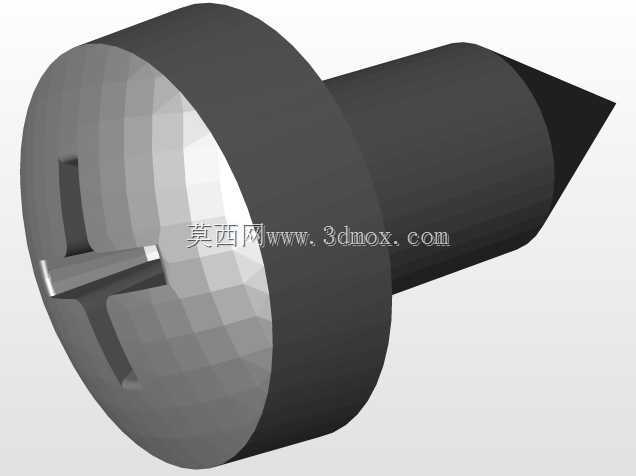

在实际应用中，这类检查器可用于现场数据采集、设备状态确认、参数读取或简单人机交互，适合维修巡检、实验测试、产线辅助等场景。设计时需要优先考虑操作面朝向、手指可达范围和单手持握稳定性，因此壳体宽度、弧度和厚度不能只按外观决定，还要结合电池、接插件、主板尺寸以及屏幕或按键排布反复校核。模型中剖切后的壳体壁厚、卡扣位置和内部筋位，能够直观反映装配顺序：先将电路板固定于底壳，再安装按键与导光件，最后扣合外框并通过螺丝或卡扣锁紧。

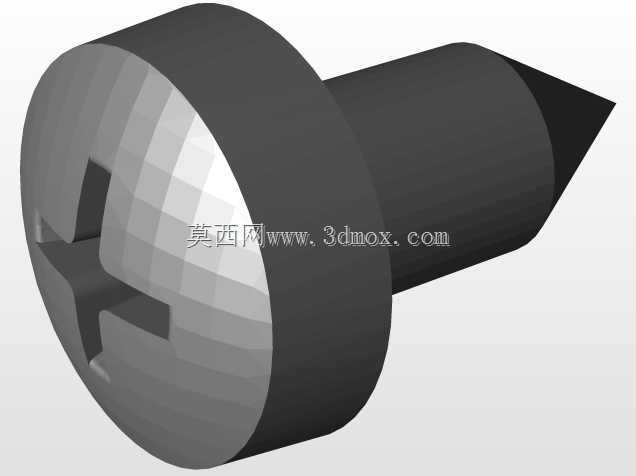

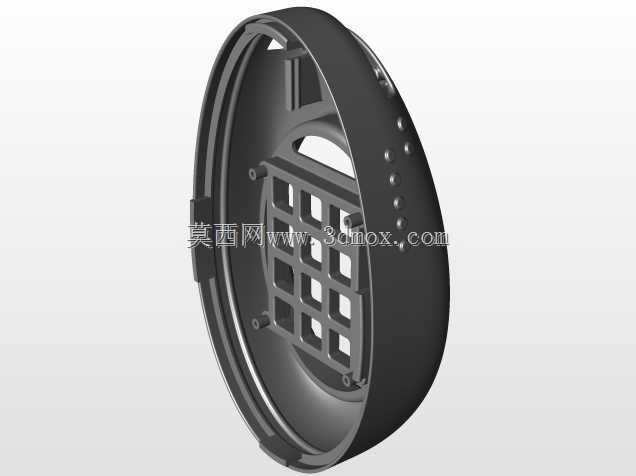

安装边界方面，需关注外轮廓与内部元件之间的安全间隙，尤其是PCB边缘与壳壁的距离、接口周围的操作空间、堆叠板之间的绝缘距离。底部平面可作为放置基准，保证设备在工作台面稳定；弧形边框则决定手持区域的包络尺寸。对于结构工程师而言，这类模型的价值在于验证壳体强度、按键对位、电路板固定和装配干涉，而不是单纯展示造型。通过剖面可以提前发现螺丝柱与元件冲突、筋位压迫走线、按键行程不足等常见问题，从而在开模或样机制作前优化细节。
