台式电脑CPU轴流散热冷却风扇结构设计

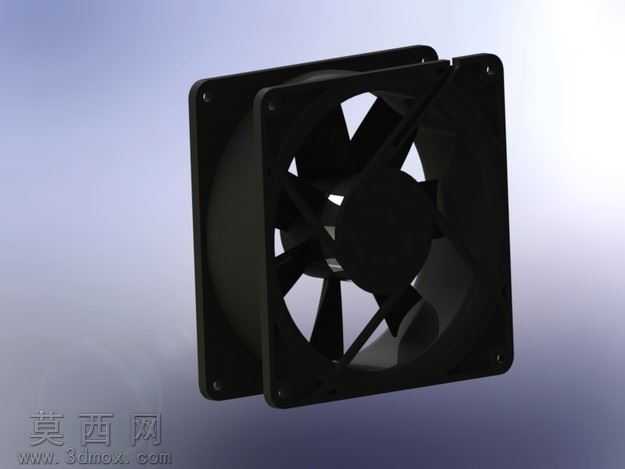

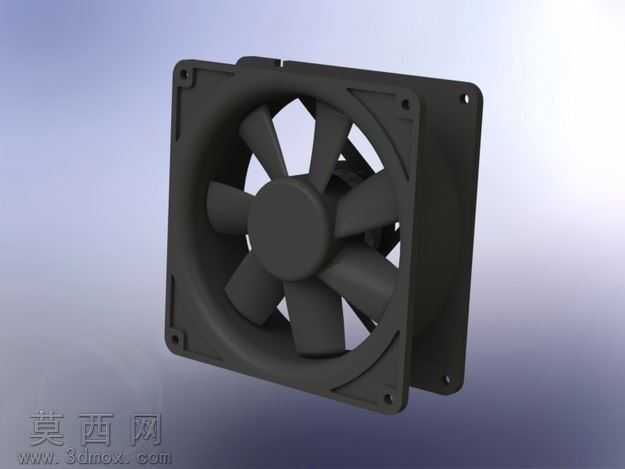

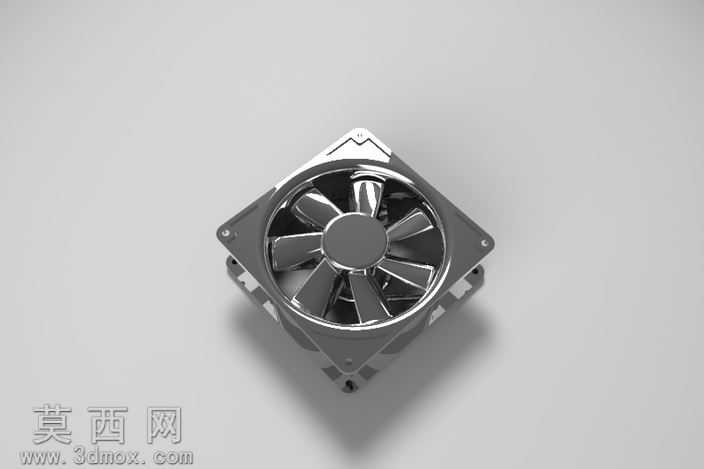

本作品为台式电脑CPU配套的轴流冷却散热风扇三维设计，建模阶段以实际量产的CPU风冷散热风扇结构为参考基准，先完成核心部件的参数化搭建：首先构建方形安装外框，外框四角预留标准安装孔位，孔位间距匹配主流CPU散热扣具的安装规范，外框边缘做圆角过渡处理，避免安装时划伤手部或主板元件，外框内侧设计有导风圈结构，可约束气流流向，减少气流紊流带来的风量损耗与风噪。扇叶部分采用七叶后掠式气动造型，每片扇叶的叶根到叶尖设置渐变扭角，叶根处扭角更大以保证根部送风推力，叶尖处扭角收窄降低切割气流的噪音，扇叶与中心轮毂做一体化衔接，轮毂表面做光滑弧面处理，减少气流在轮毂处的滞留阻力。扇框底部设计有卡扣式固定结构，可与下方的散热鳍片模组快速卡合装配，无需额外螺丝固定即可完成风扇与散热模组的组合，结构设计兼顾装配效率与连接稳定性。建模过程中对各部件的装配公差做了预留，扇叶与外框内壁保留均匀间隙，避免转动时出现刮擦干涉，同时对安装孔位的位置度做了参数约束，保证实物生产时的安装适配性。材质设定上，外框与扇叶采用阻燃PBT工程塑料，该材质具备耐高温、抗老化、尺寸稳定性好的特点，可长期在机箱内的高温环境下工作不变形，轮毂中心内嵌的轴承位做了加厚处理，适配含油轴承或双滚珠轴承的安装尺寸，保证风扇长期运转的稳定性。渲染阶段采用哑光黑塑料材质表现扇体主体，表面添加细微的磨砂质感还原真实塑料件的表面肌理，场景采用柔和的顶光与侧光组合，清晰呈现扇叶的曲面造型与外框的结构细节，阴影做柔化处理突出产品的立体感。设计思路围绕CPU风冷散热的核心需求展开，在保证结构强度与安装适配性的前提下，通过扇叶的气动造型优化提升送风效率，降低运转风噪，整体结构简洁规整，既可以作为电脑散热配件的结构设计参考，也可用于散热原理演示、虚拟装机场景的素材使用，各部件可单独拆分编辑，方便后续根据不同的散热需求调整扇叶数量、外框尺寸、安装孔位等参数，适配不同功耗等级的CPU散热场景。
