开源桌面级框架式3D打印设备结构设计

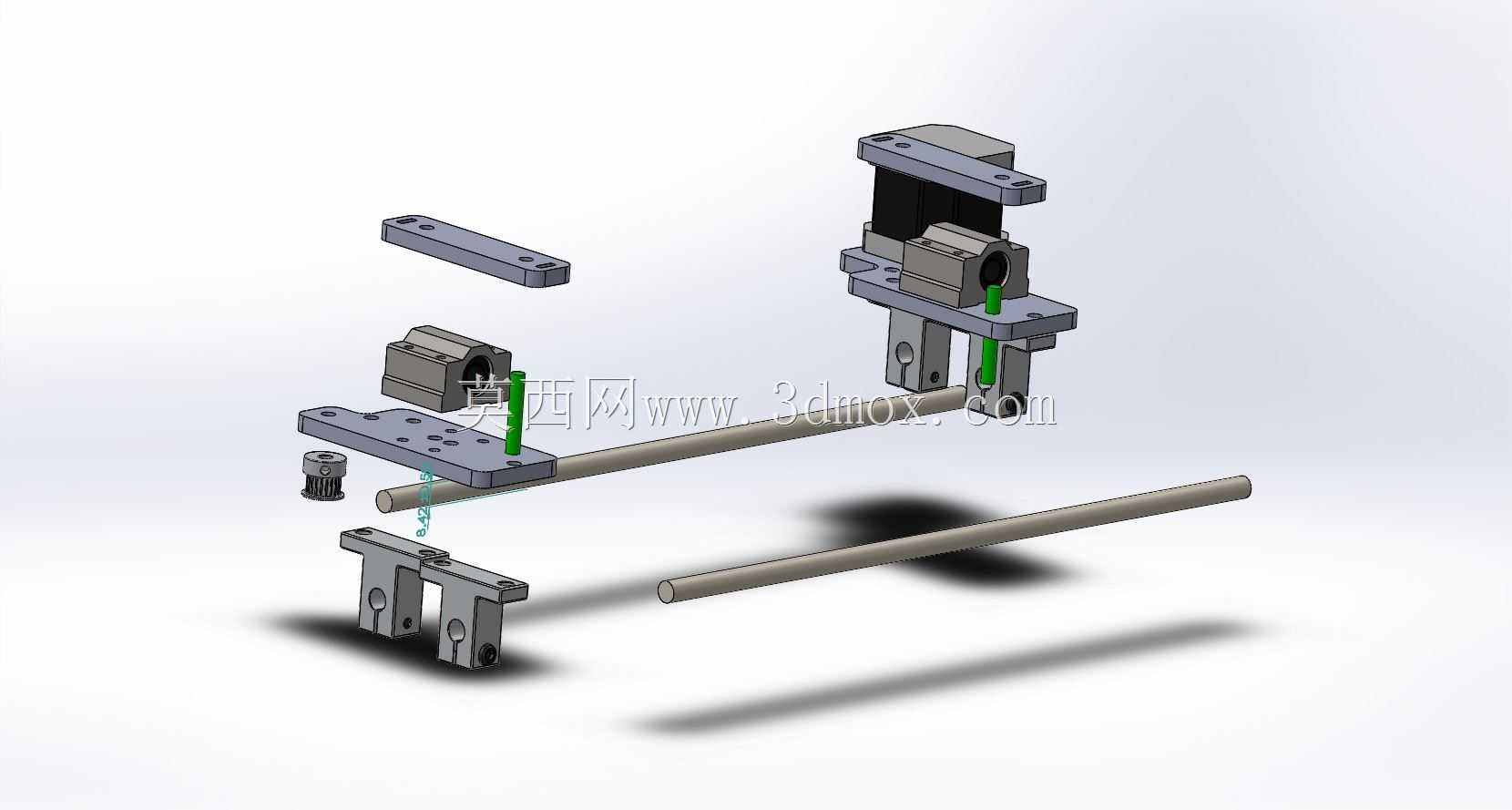

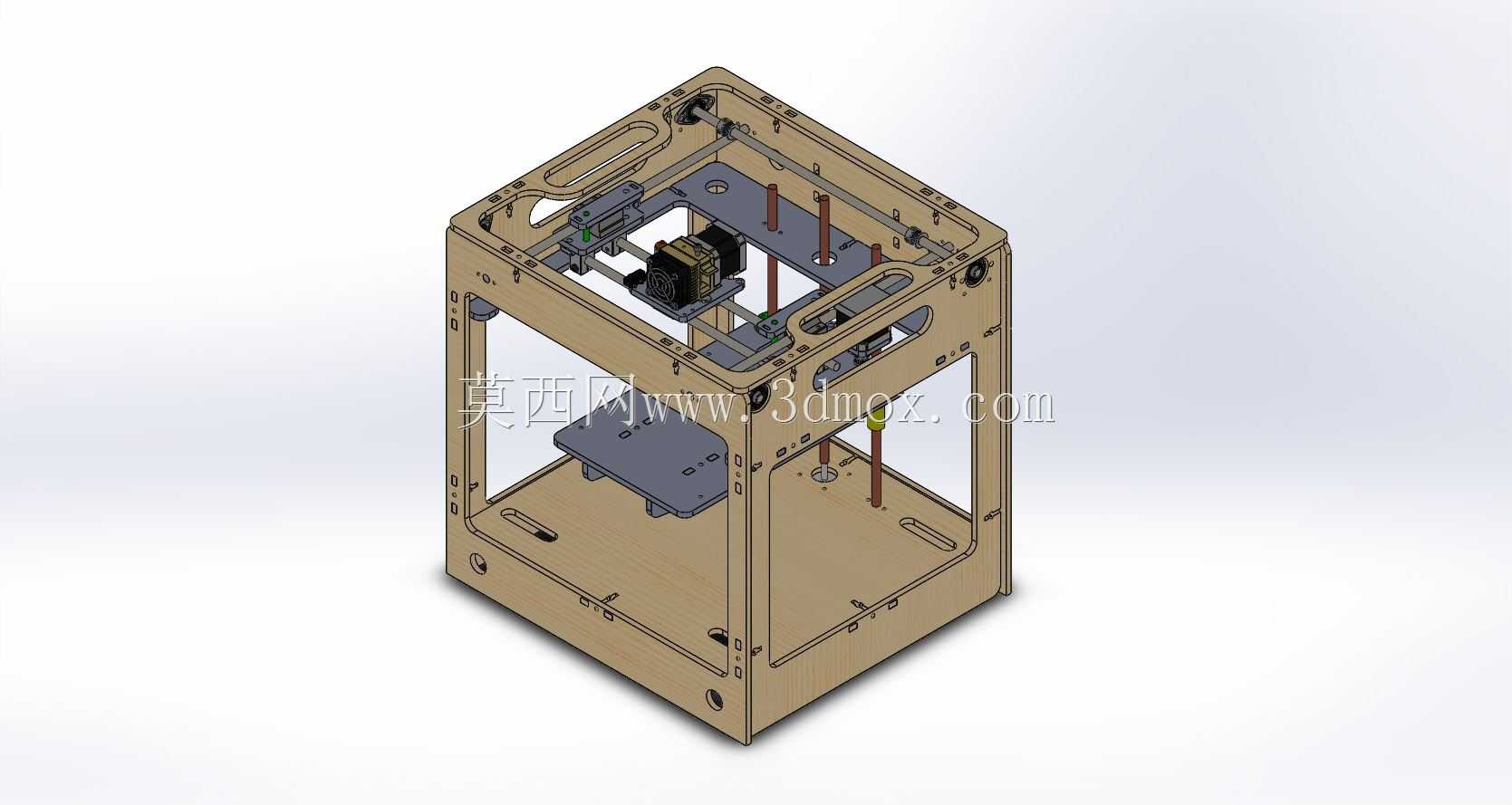

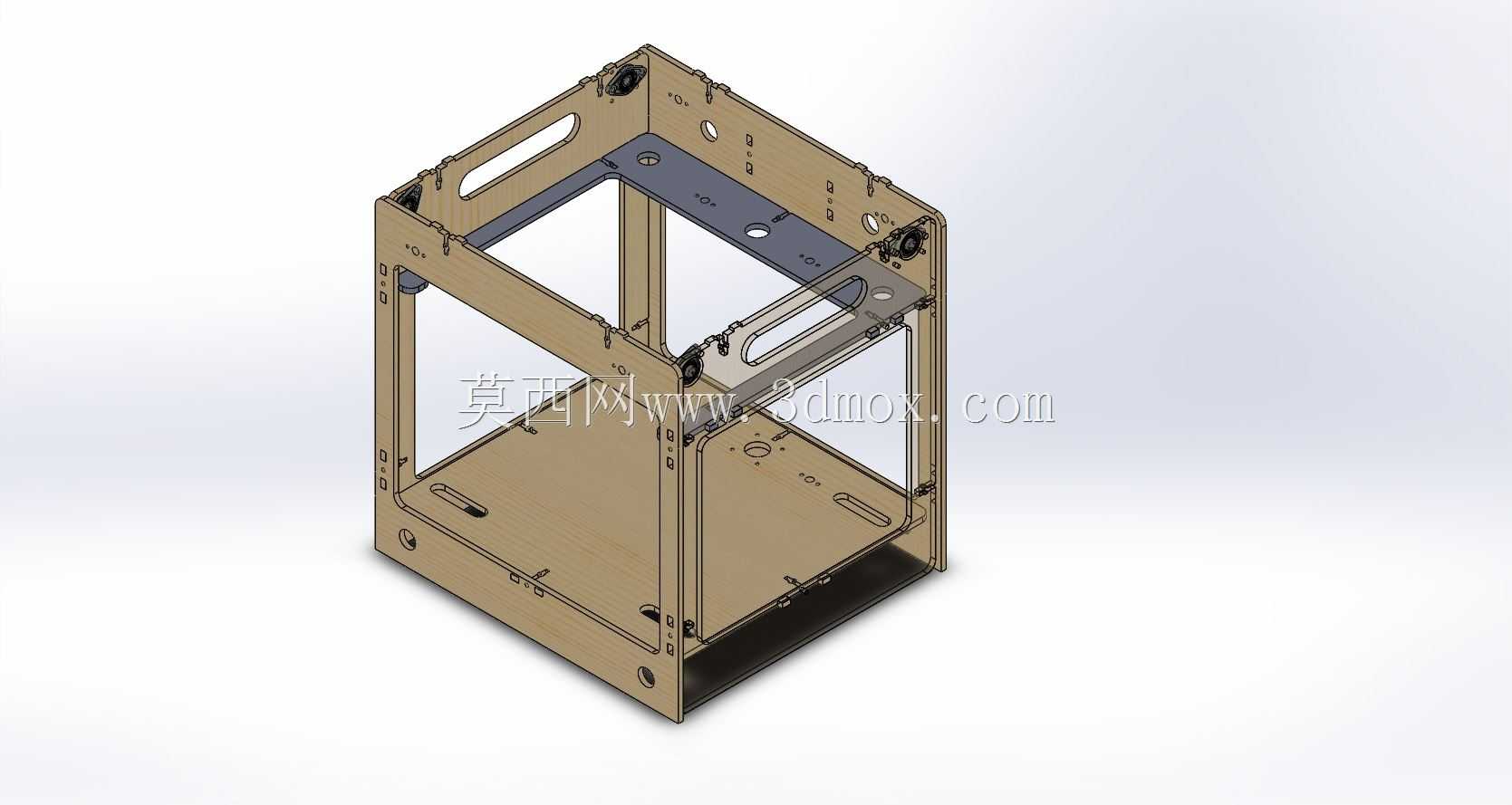

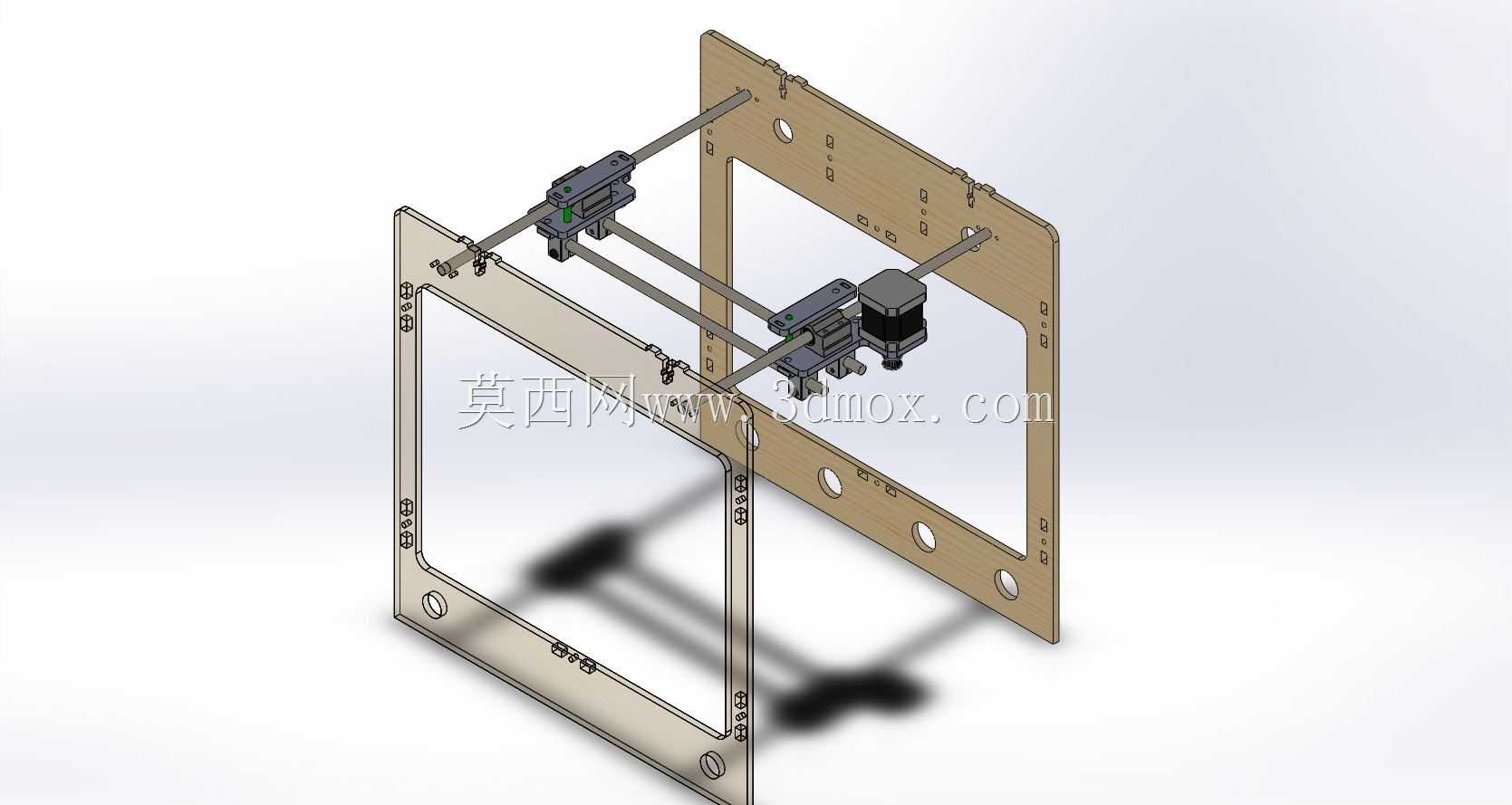

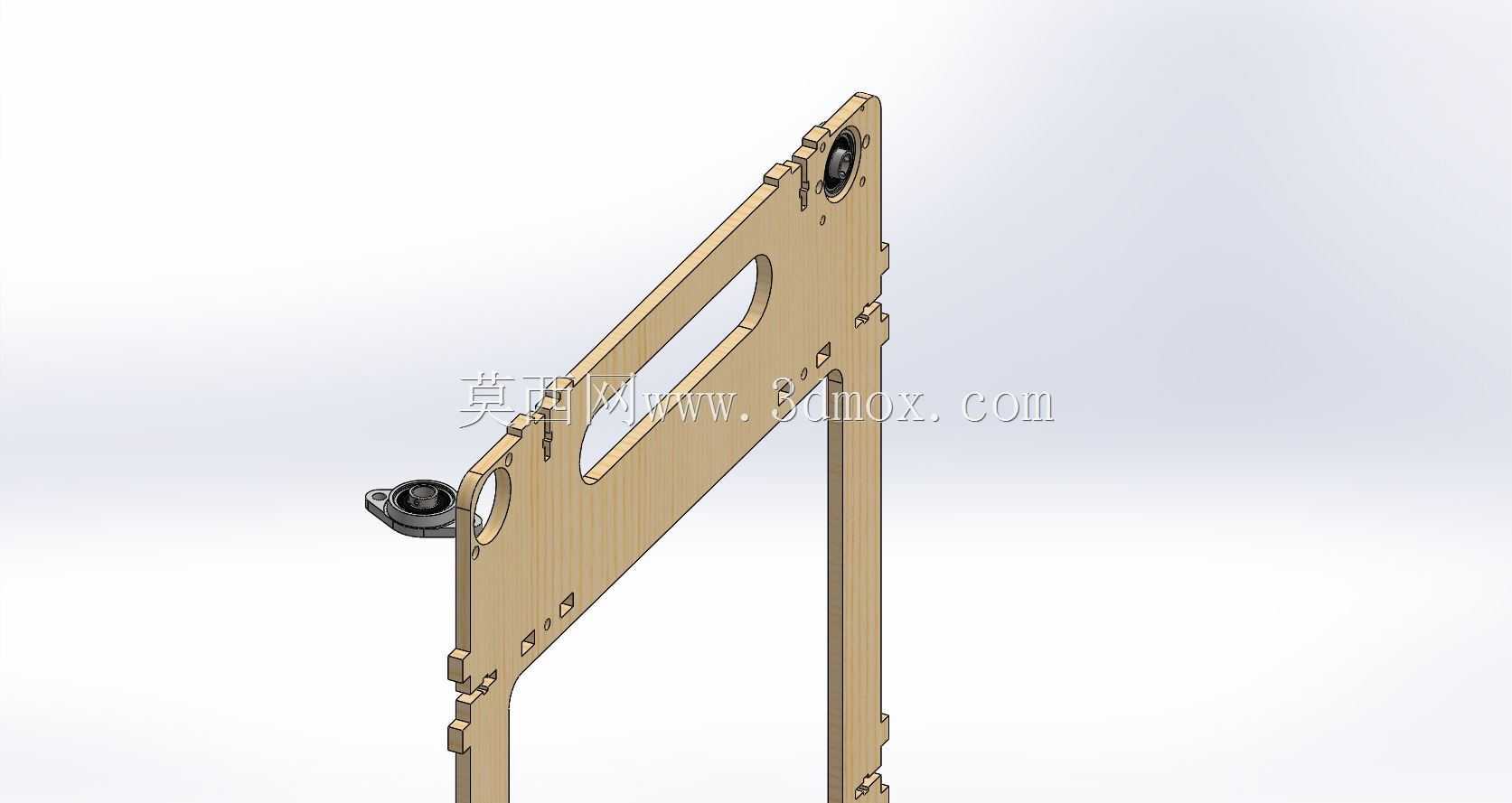

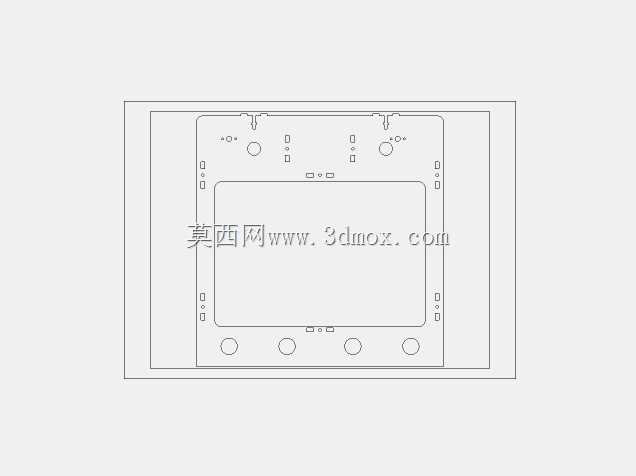

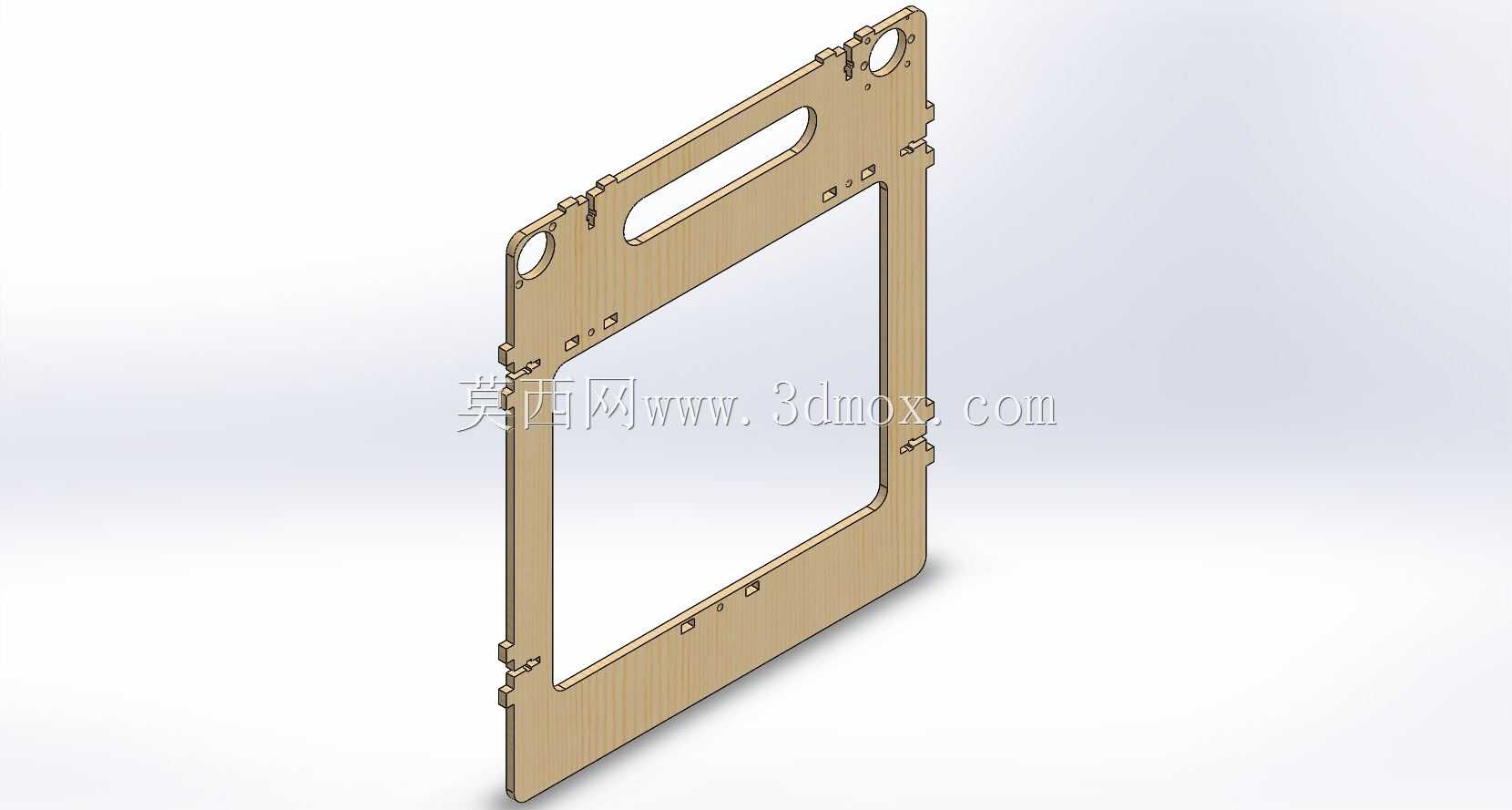

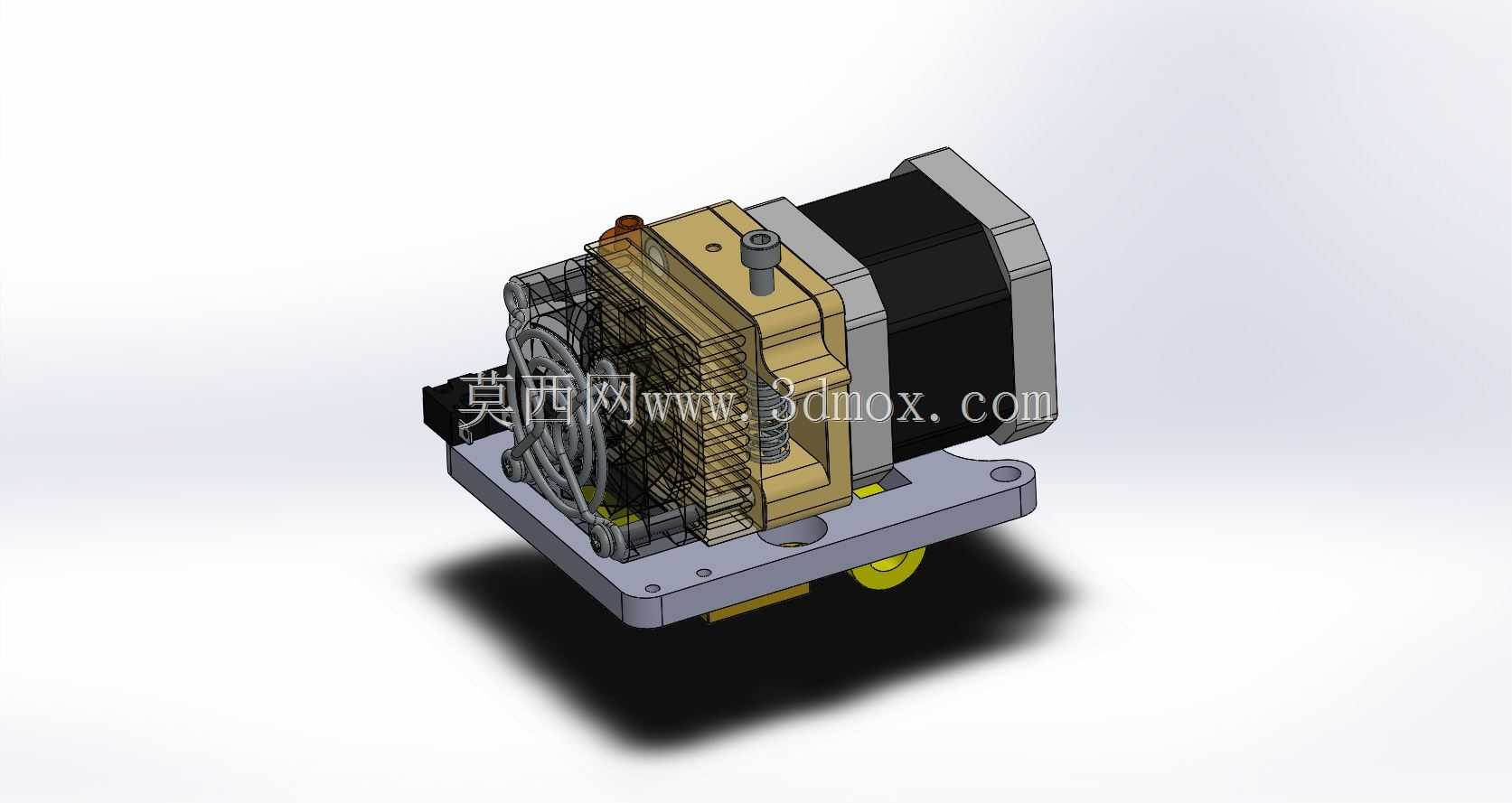

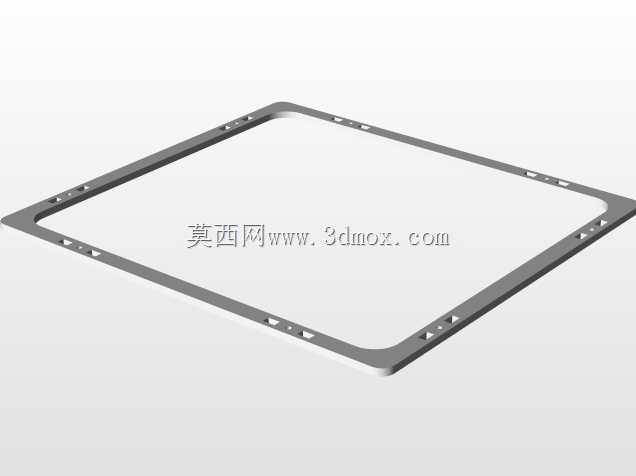

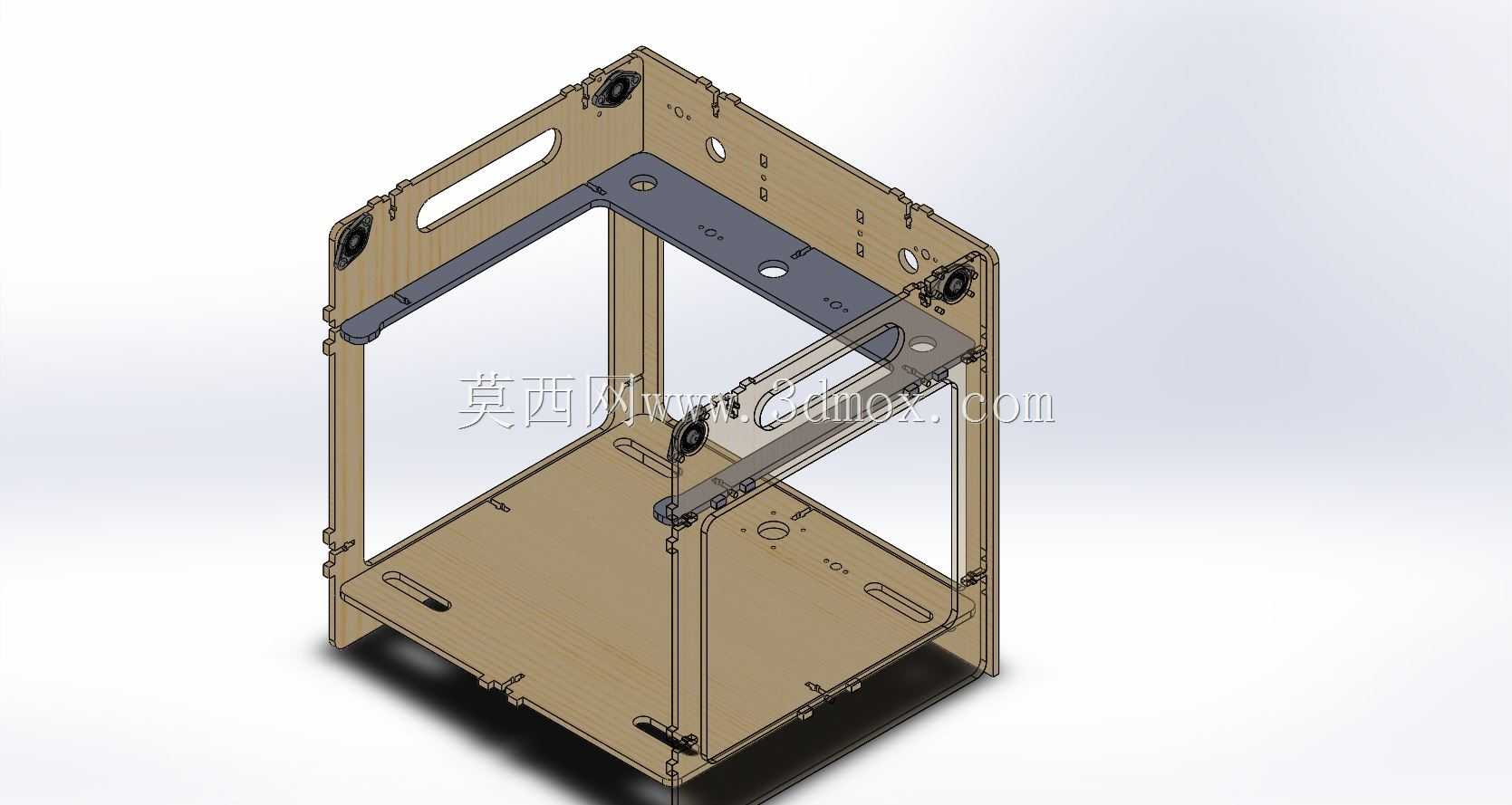

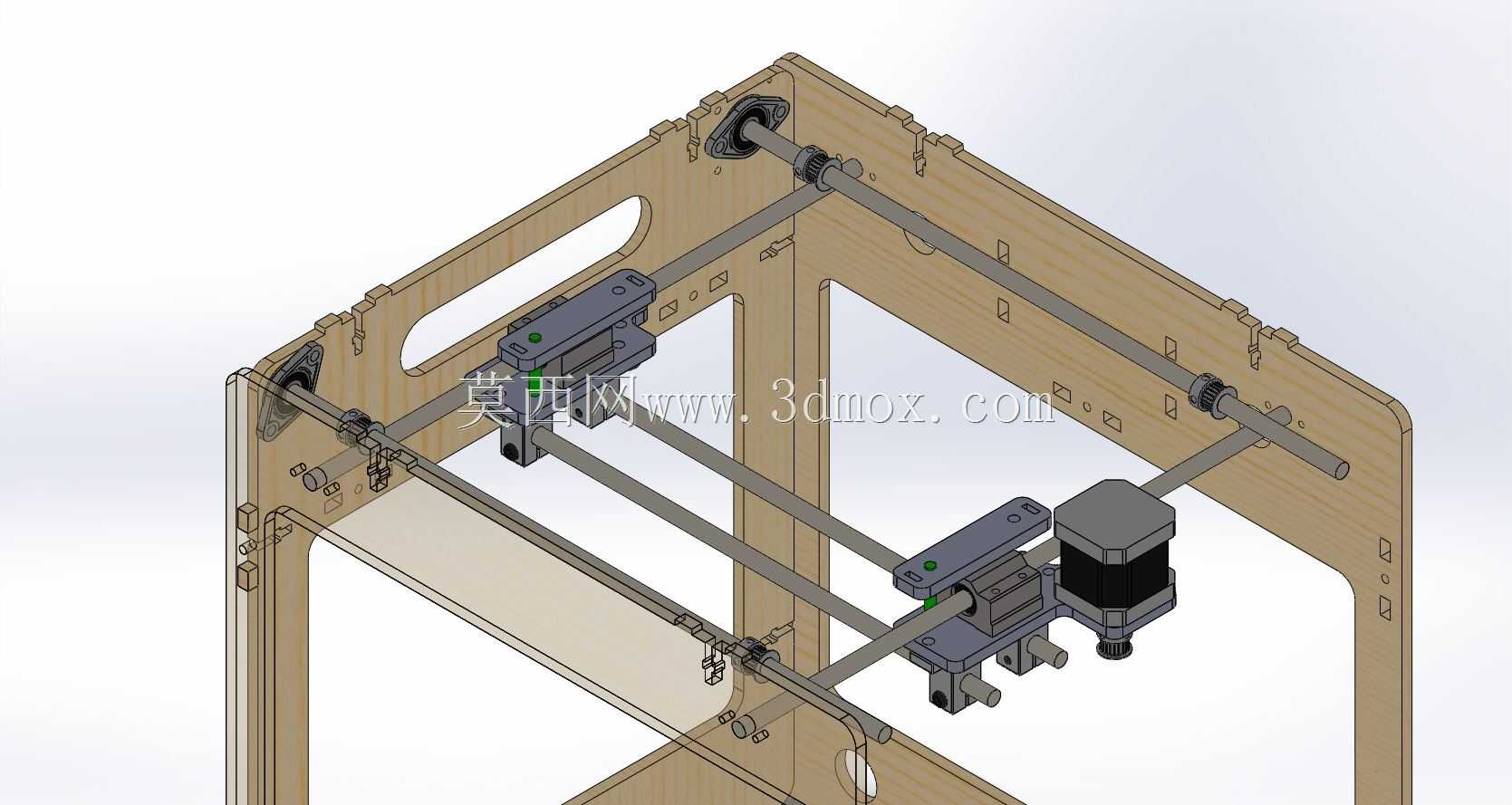

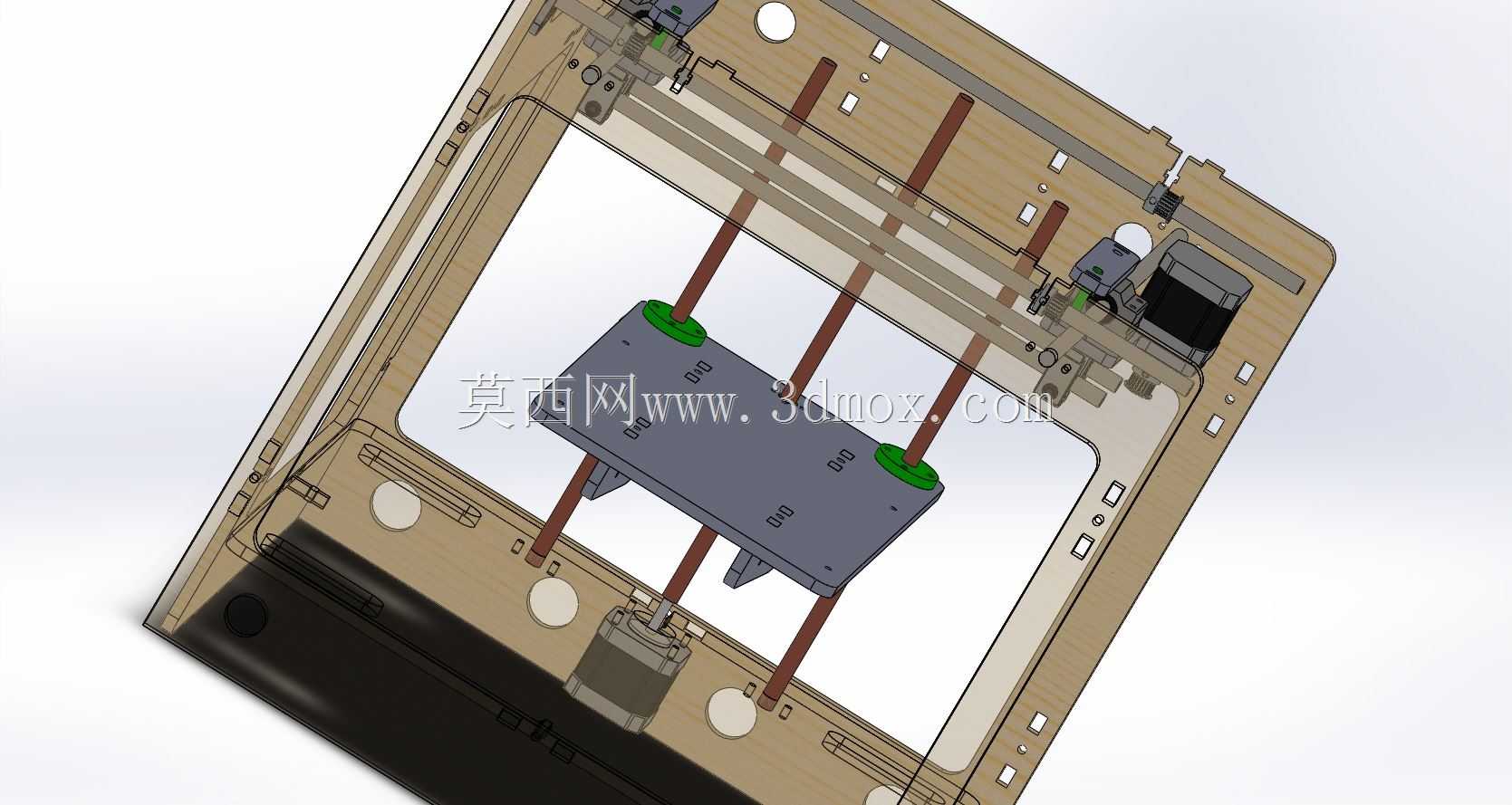

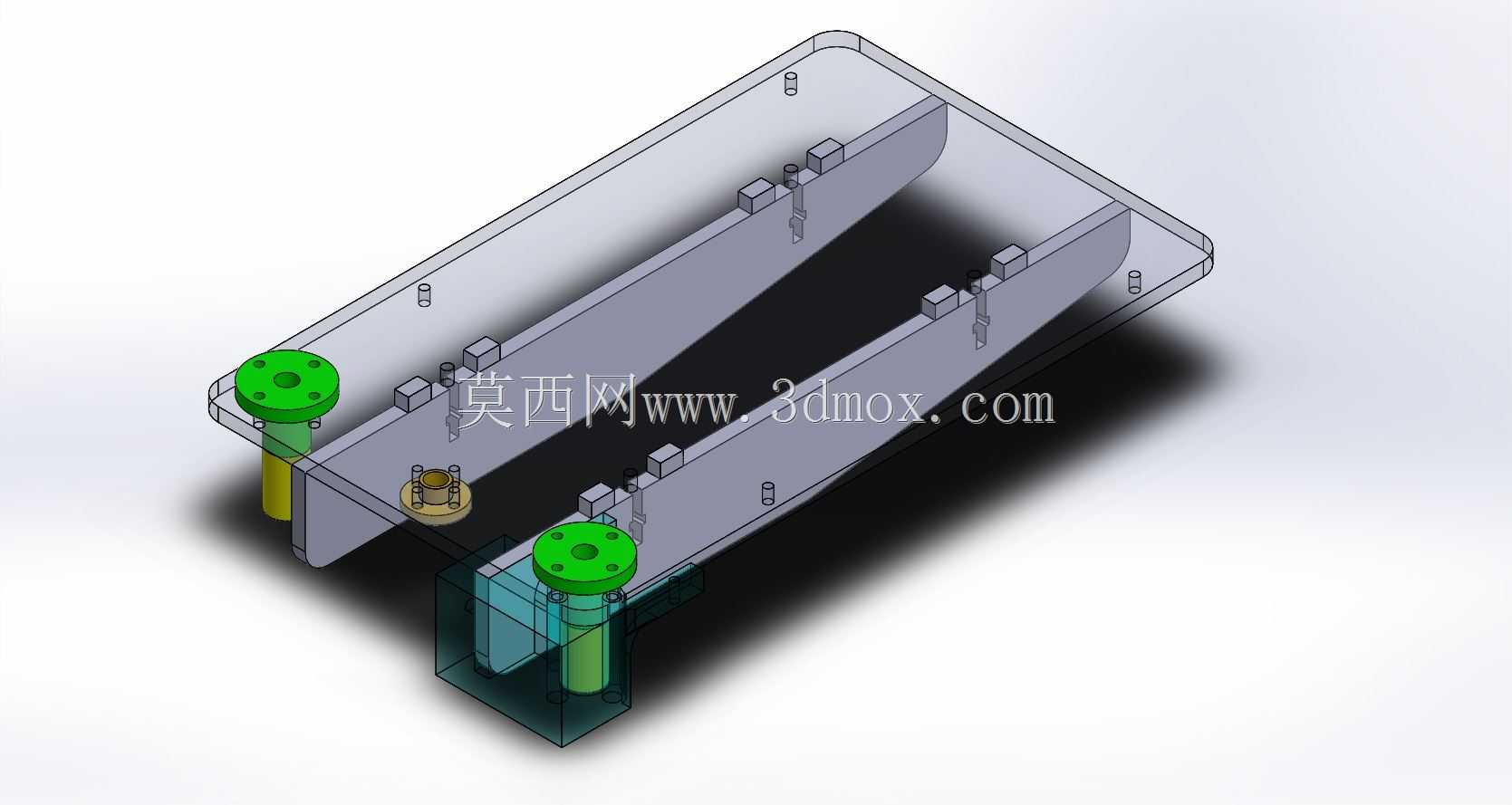

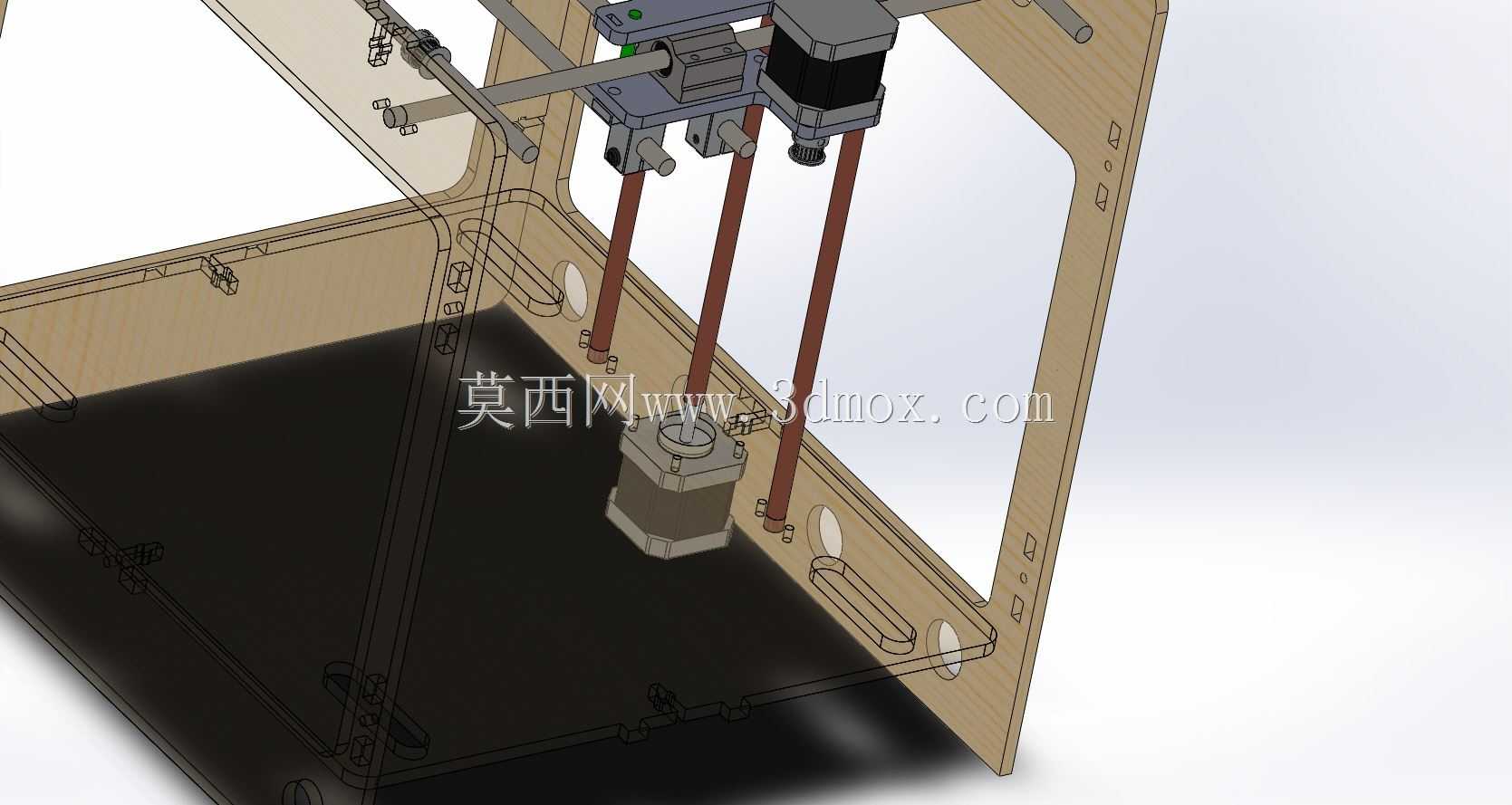

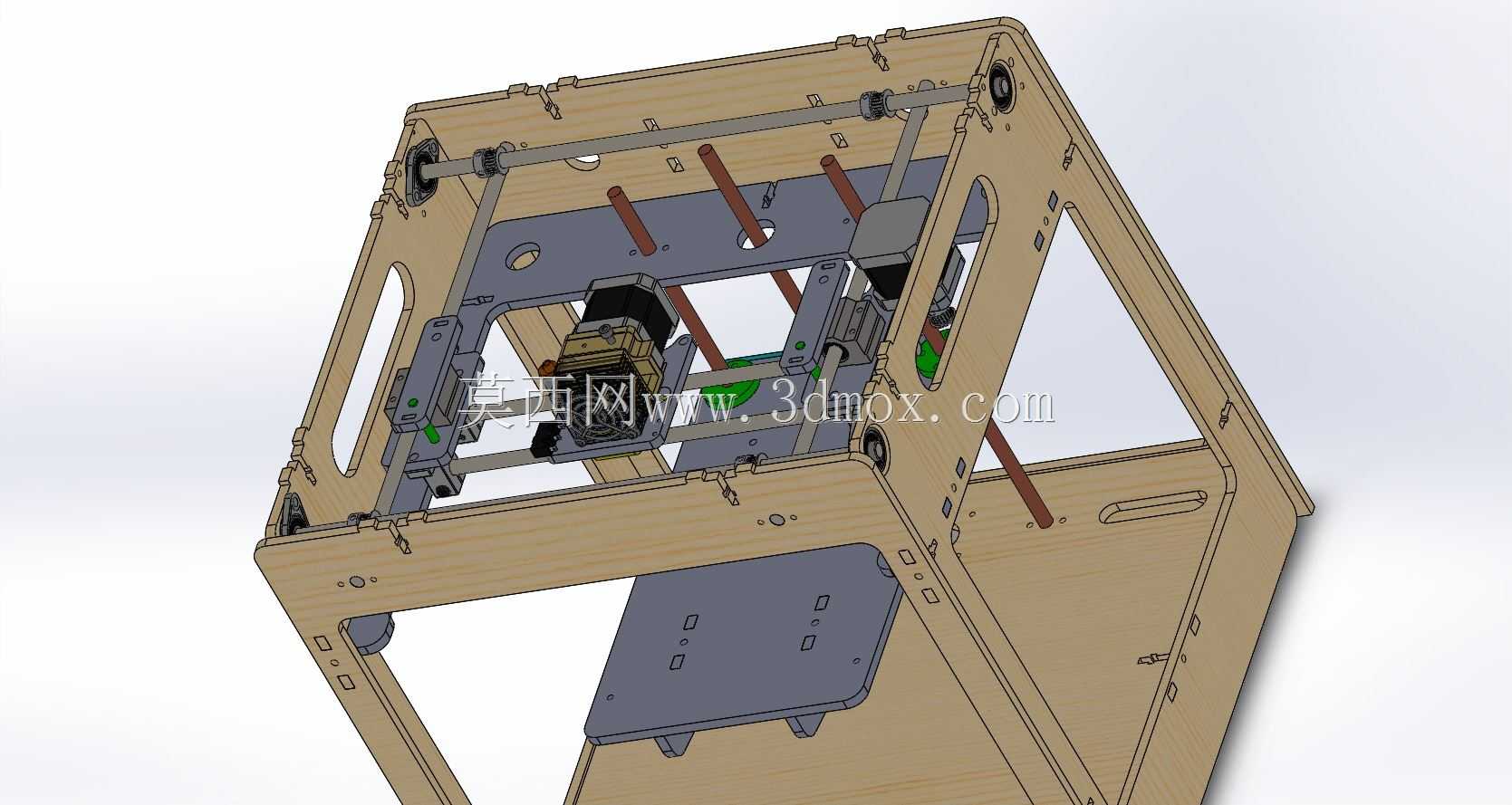

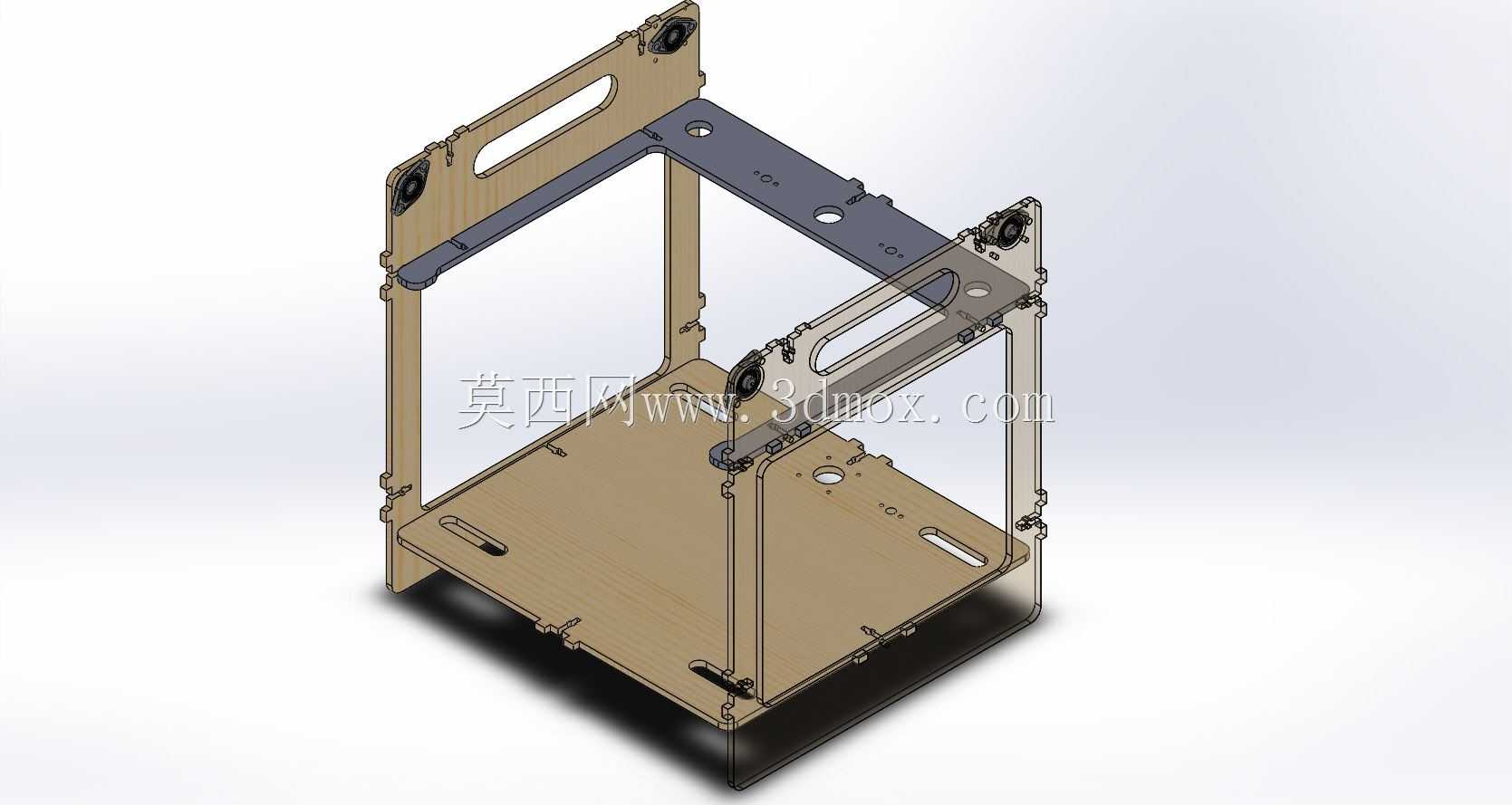

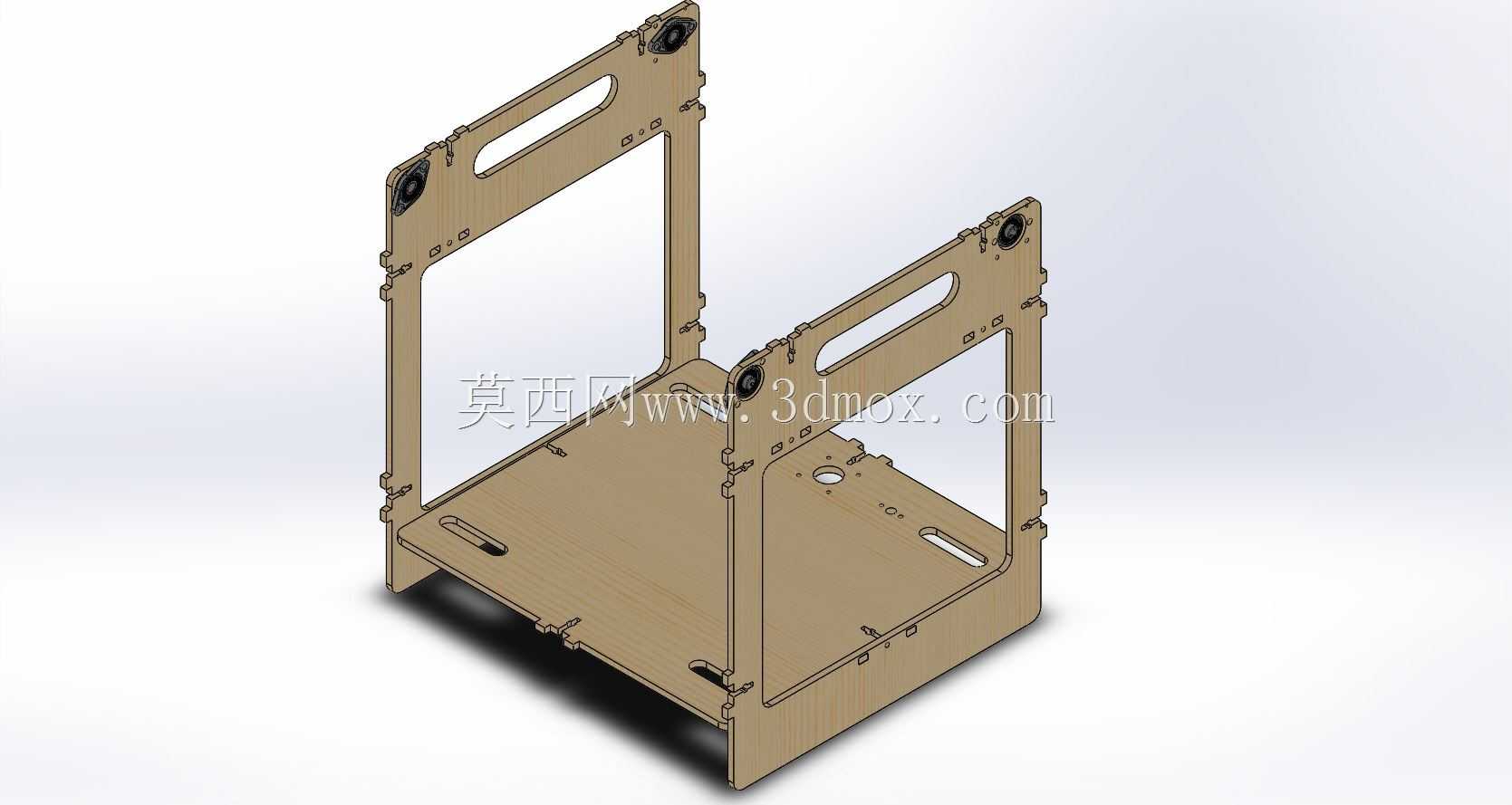

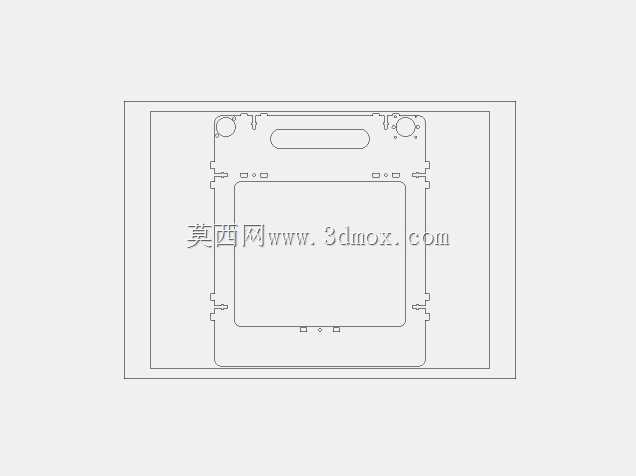

这款桌面级框架式3D打印设备，主要面向个人创客、小型工作室以及中小学科创教育场景使用，能够满足小尺寸定制零件、创意手办、教学演示模型的快速成型需求，在桌面级增材制造领域有着极高的适配性，既可以作为入门用户学习3D打印原理的实操载体，也能支撑轻度的定制化零件生产任务。设备整体采用立式箱型框架布局，主体支撑结构采用板材拼接成型，框架四周预留了充足的安装孔位与走线槽位，既保证了整体结构的刚性，也为后续的硬件升级、部件替换预留了足够的操作空间，框架顶部集成了X-Y轴传动组件的安装位，Z轴导向柱垂直固定在框架内侧四角，能够保证运动过程中的同轴度与稳定性，避免高速打印过程中出现结构晃动影响成型精度。设备的成型平台设置在框架中部区域，平台采用平整板材加工，配套的调平结构预留了手动调节的操作空间，用户可以根据耗材特性、打印层高需求快速调整平台水平度，保证首层打印的附着力，减少打印翘边、脱落的问题。挤出机构安装在X轴传动滑台上，能够沿着X、Y轴方向做平面运动，配合Z轴平台的垂直升降，实现三维空间内的逐层堆叠成型，传动部分的走线全部沿着框架内侧的预留槽位布置，避免运动过程中出现线缆拖拽、磨损的问题，提升设备长期运行的可靠性。从安装边界来看，设备整体占地面积仅相当于常规台式机箱大小，能够直接放置在普通桌面使用，不需要额外的专用安装台架，框架两侧预留的镂空槽位既可以作为搬运提手，也能提升设备内部的散热效率，保证电控组件、挤出头在长时间工作时处于合理的温度区间。设计过程中充分考虑了开源项目的易组装特性，所有部件的安装接口都采用标准化设计，用户不需要复杂的专用工具就可以完成整机组装，框架的模块化设计也支持用户根据自身需求更换更长的导向柱、更大尺寸的成型平台，拓展设备的成型尺寸范围，适配不同的使用需求。设备的电控组件安装位设置在框架底部区域，与成型工作区做了物理分隔，既能够避免打印过程中的高温、耗材碎屑影响电控元件寿命，也方便用户后续更换主控板、驱动模块等部件，整体结构在保证打印精度的前提下，尽可能压缩了不必要的冗余空间，兼顾了结构稳定性、组装便捷性与拓展灵活性。
