火车座位分阶段焊接工装夹具设计

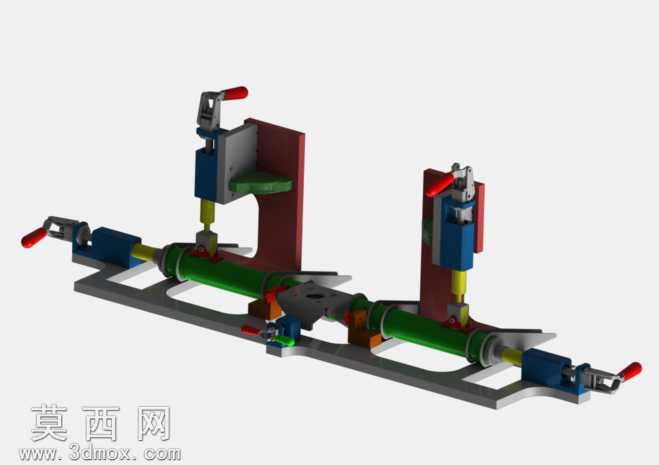

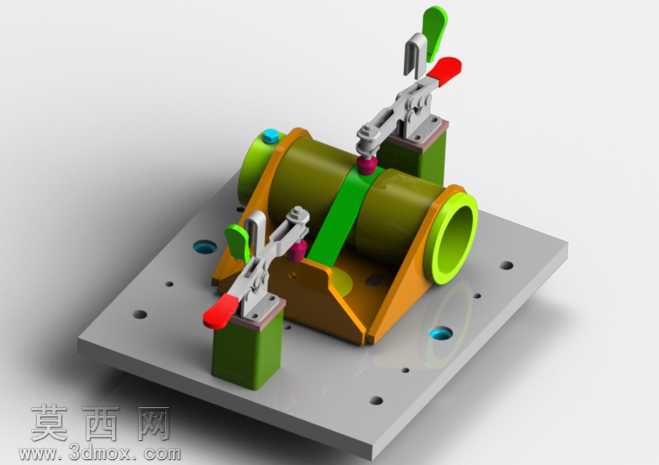

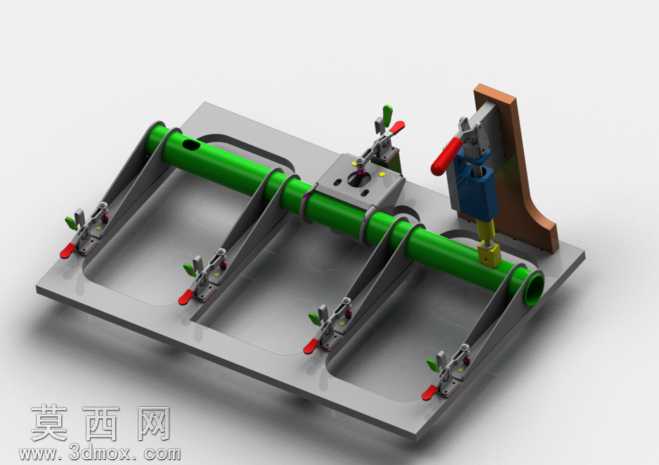

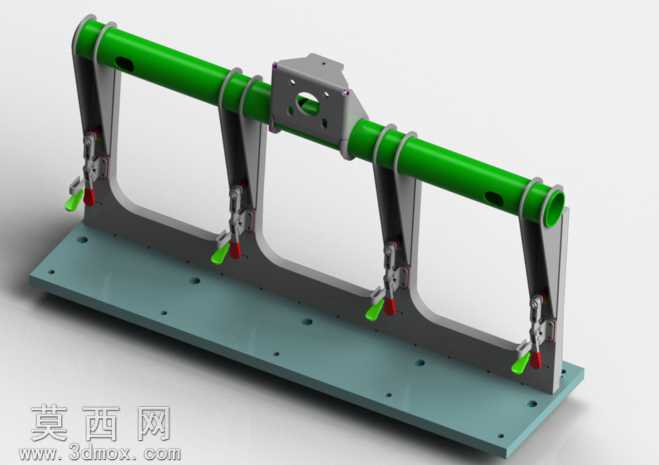

本作品为针对火车座位构件焊接工序设计的专用工装夹具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合标准，对所有活动夹紧部件预留合理的运动间隙，确保夹具实际使用时的操作顺畅度。模型整体以型钢焊接底座作为承载基体，底座上按照火车座位待焊构件的外形轮廓、焊缝分布位置，精准布置多组快速夹钳定位组件，其中轴向定位夹钳沿工件长轴方向排布，负责限制待焊管件的轴向窜动，垂直方向的下压式快速夹钳对应工件的刚性支撑点位，避免焊接过程中工件受焊接热应力产生翘曲变形，侧向顶紧夹钳则用于抵消焊接时的侧向应力，保证各待焊部件的相对位置精度。建模阶段对夹钳的手柄、压头、支撑座等部件分别赋予差异化材质，金属结构件统一赋予哑光钢材材质，夹钳操作手柄赋予红色防滑橡胶材质，底座加工面赋予精铣金属质感，非加工面赋予喷砂氧化外观，通过渲染器完成光影调试，清晰呈现夹具的装配关系与各部件的功能分区。设计过程中充分考虑焊接工序的操作便利性，所有夹钳的操作手柄均布置在操作人员易触及的外侧区域，避免焊接作业时焊枪与夹具结构产生干涉，同时针对1、2、3、4四个焊接阶段的加工需求，在底座上预留对应阶段的定位安装点位，可通过更换少量定位块适配不同阶段的焊接装夹需求，无需整体更换工装，有效提升焊接工序的装夹效率，降低多工序焊接的工装投入成本。模型的所有连接部位均还原真实的紧固件结构，螺栓、螺母、销轴等标准件均按照国标参数建模，可直接用于工装的加工出图参考，各运动部件的行程范围经过模拟验证，确保夹紧行程能够覆盖待焊工件的尺寸公差带，既保证装夹的可靠性，又避免过度夹紧导致工件产生变形。
