数控实验直线运动线性传动装置

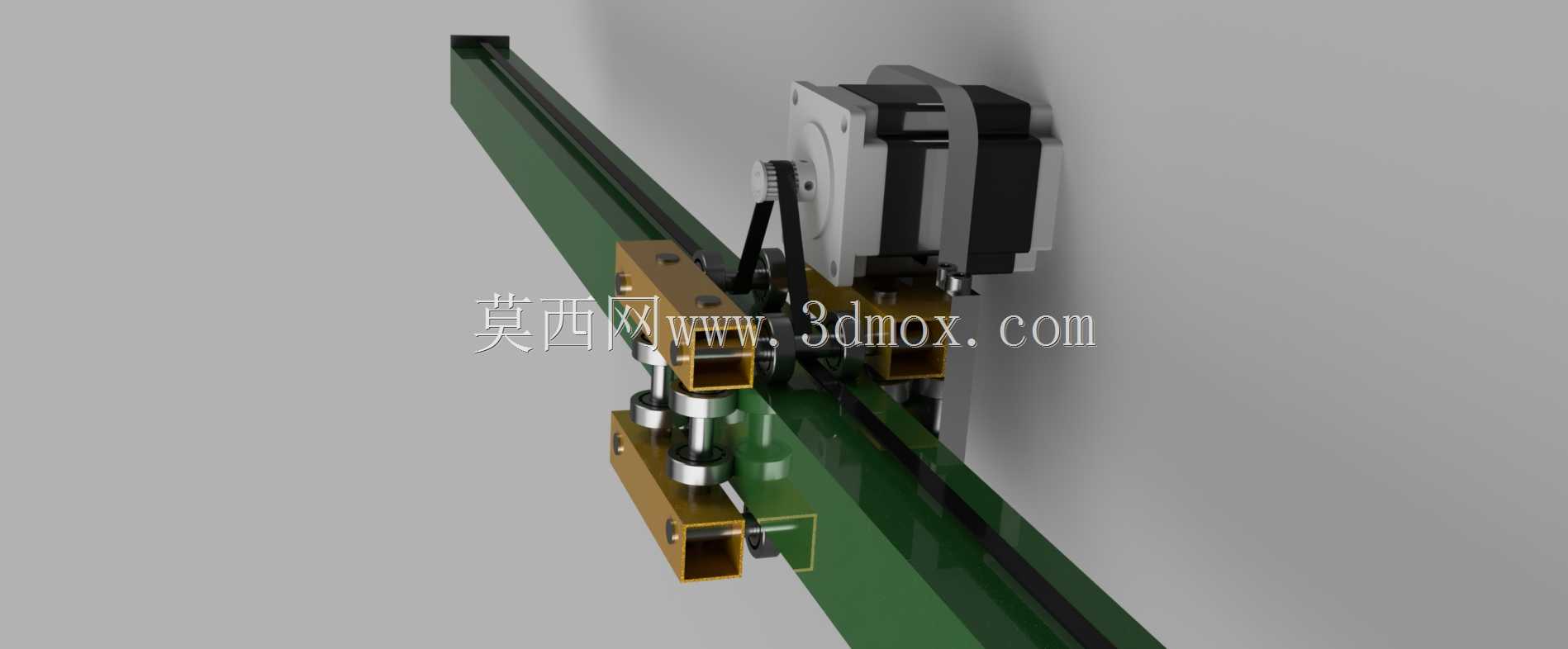

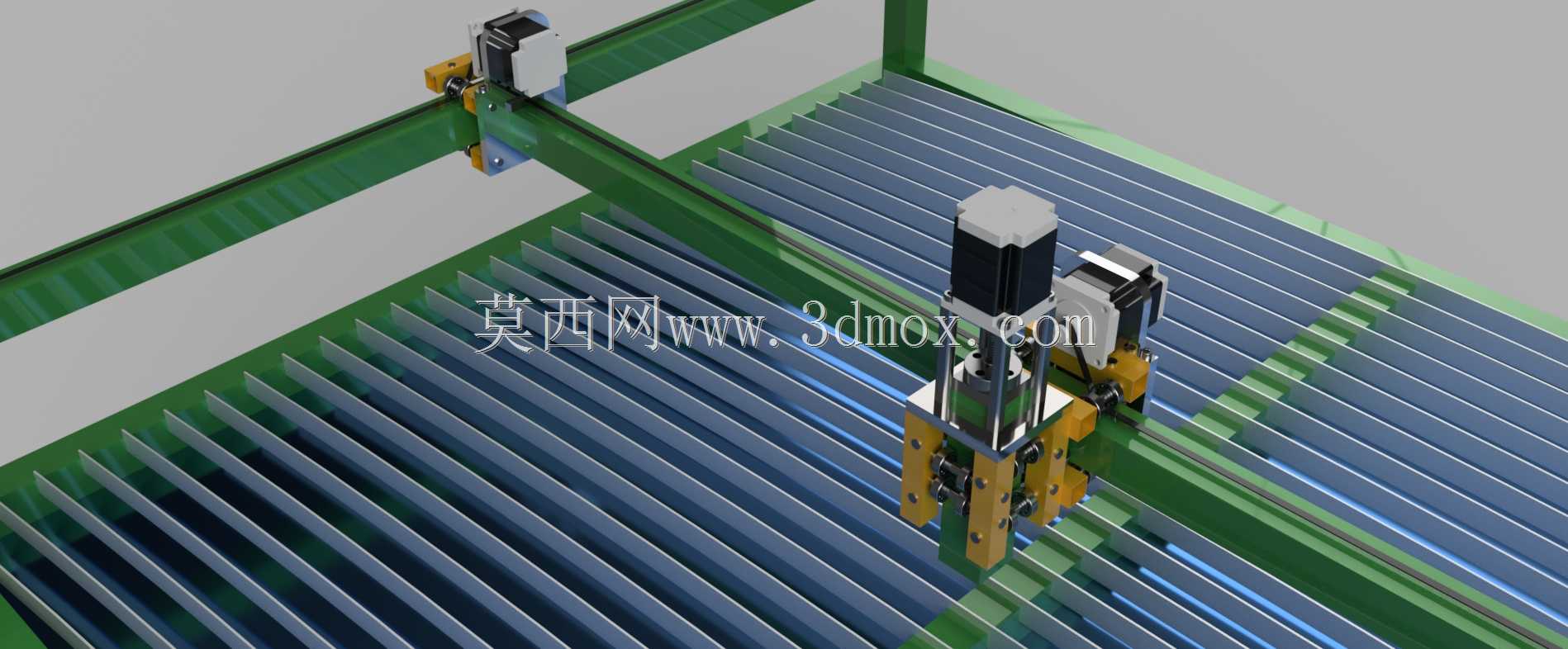

这套线性传动装置主要面向数控教学实验、小型自动化设备原型开发场景设计，可作为教学演示平台帮助学习者理解直线运动的传动逻辑、安装调试要点，也可直接集成到小型数控雕刻设备、点位搬运机构、物料推送工位中承担直线往复运动输出功能。整套装置采用型材作为承载基体，搭配滚轮式滑动组件实现低阻力直线运动，驱动端搭载步进电机提供动力输出，通过同步带传动将电机的旋转运动转化为滑台的直线位移，整体结构紧凑，安装边界清晰，可直接固定在标准铝型材框架或实验台台面上，不需要额外加工复杂的安装基座。设计过程中优先考虑了拆装便捷性与调试容错空间，所有连接部位均采用标准紧固件固定，滑动组件的滚轮间隙可通过侧边的调节螺钉进行微调，适配不同负载下的运动精度需求，电机安装座预留了不同规格电机的安装孔位，可根据实际扭矩需求更换不同功率的驱动电机，拓展性较强。装置的滑台部分预留了标准安装孔阵列，可直接搭载小型夹具、作业执行端、检测传感器等功能部件，不需要额外设计转接板，大幅降低二次开发的设计成本。导轨基体采用标准工业铝型材切割成型，型材本身的槽道可作为走线、安装限位开关的固定位，整体布线整洁，限位组件可根据实际行程需求灵活调整固定位置，适配不同的运动行程要求。整套结构的运动阻力小，空载运行顺滑，负载状态下运行平稳无卡顿，可满足低速到中速的直线运动需求，滚轮组件采用耐磨材质制作，长期运行磨损量小，维护成本低，仅需定期清洁导轨表面、补充润滑即可保持良好的运行状态。在教学场景中，这套装置可完整展示直线传动系统的组成结构、动力传递路径、安装调试流程，帮助学习者快速掌握线性传动系统的设计要点与调试技巧；在小型自动化设备应用场景中，可直接作为运动轴集成到设备中，承担精准点位移动、直线作业进给的功能，适配小负载、高精度要求的作业工况。
