桌面级小型三轴数控雕刻加工设备

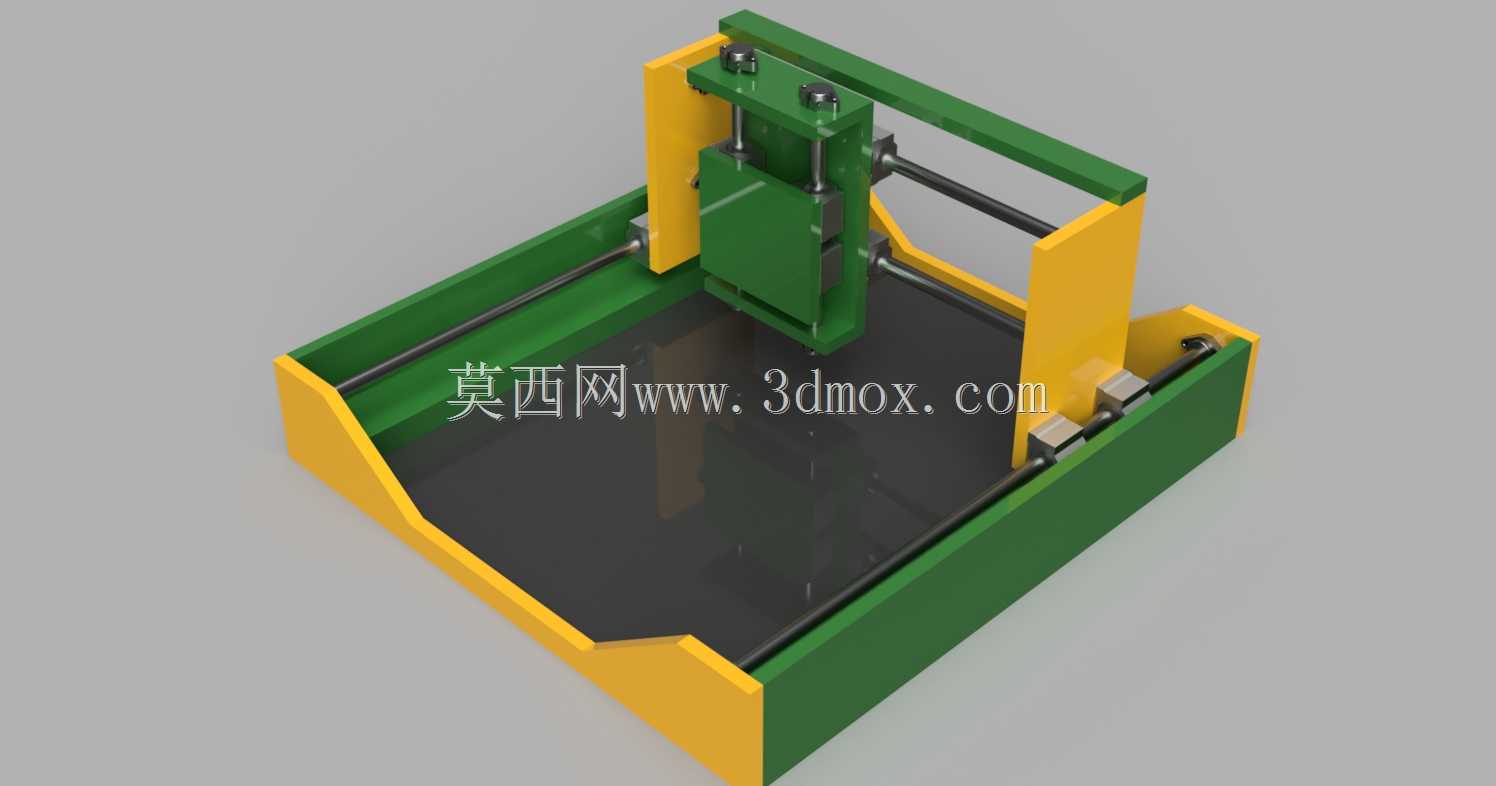

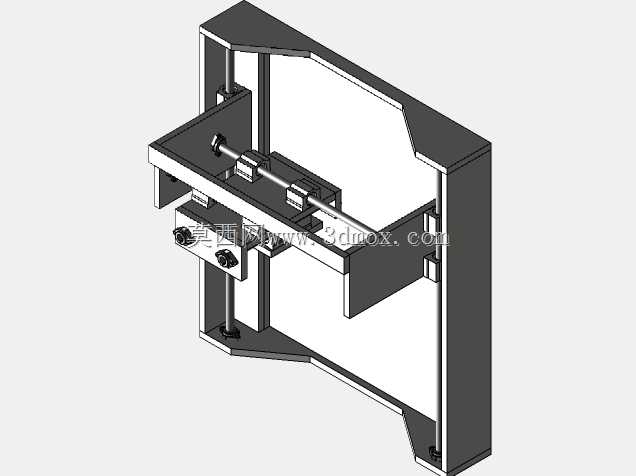

这款桌面级三轴数控加工设备，主要面向个人创客、小型工作室以及教学实训场景，可放置在常规工作台面上使用，无需占用大面积工业生产场地，能够满足小尺寸工件的雕刻、铣削、轻量切割加工需求，适配木材、软金属、塑料、亚克力等多种常见加工材料，既可以用于创意手作的个性化定制加工，也能完成小型零件的小批量打样制作，填补了大型工业机床无法覆盖的轻量化、低成本加工场景空白。设备整体采用龙门式移动结构设计，底座为一体式围边槽型结构，既可以承接加工过程中产生的切屑与切削液，避免污染工作台面，也为整套运动机构提供了稳定的支撑基础，有效降低加工过程中的震动幅度，提升加工精度。X轴传动组件沿底座两侧长边布置，带动龙门架实现前后方向的往复运动，Y轴组件集成在龙门横梁上，搭载加工主轴实现左右方向的移动，Z轴滑台则垂直安装在Y轴滑座上，带动加工主轴完成上下方向的进给动作，三个运动轴的传动路径经过优化，运动行程覆盖底座上方的全部加工区域，可加工的工件尺寸适配常规小型文创产品、零件胚料的规格范围，安装时仅需保证工作台面水平，预留出前后左右的操作维护空间即可，无需额外的地基固定。设计过程中充分考虑了个人组装与后期维护的便捷性，各部件采用模块化设计思路，机架主体采用标准型材与板材拼接而成，传动部件选用市面通用的线性导轨与丝杆组件，既降低了整体制造成本，也方便使用者后期根据加工需求更换更高规格的传动部件或者更高功率的加工主轴，拓展设备的加工能力。设备的防护结构与运动机构做了集成化设计，两侧的立式支撑结构既承担龙门横梁的支撑作用，也对X轴的传动部件形成侧面防护，避免加工切屑落入导轨与丝杆缝隙造成部件磨损，Z轴的主轴安装座预留了通用的主轴装夹孔径，可适配不同功率的风冷主轴，满足不同材质的加工切削力需求。整体配色采用高对比度的黄绿搭配，既可以清晰区分固定机架部分与运动滑台部分，方便日常操作时观察机构运动状态，也能在加工过程中起到安全警示作用，避免操作人员误触运动部件。
