可调式三爪球形工件夹持固定夹具

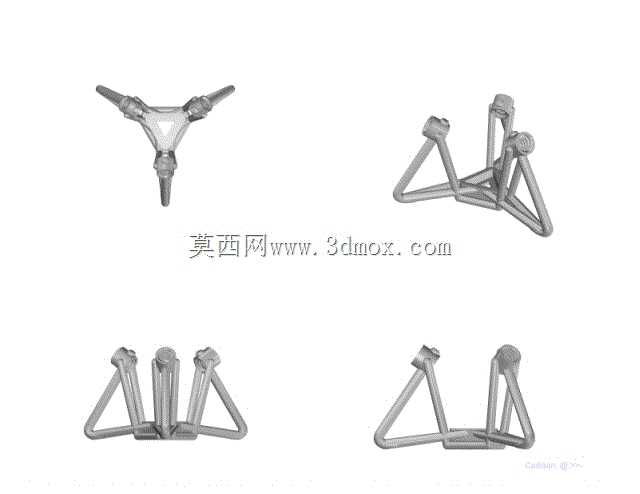

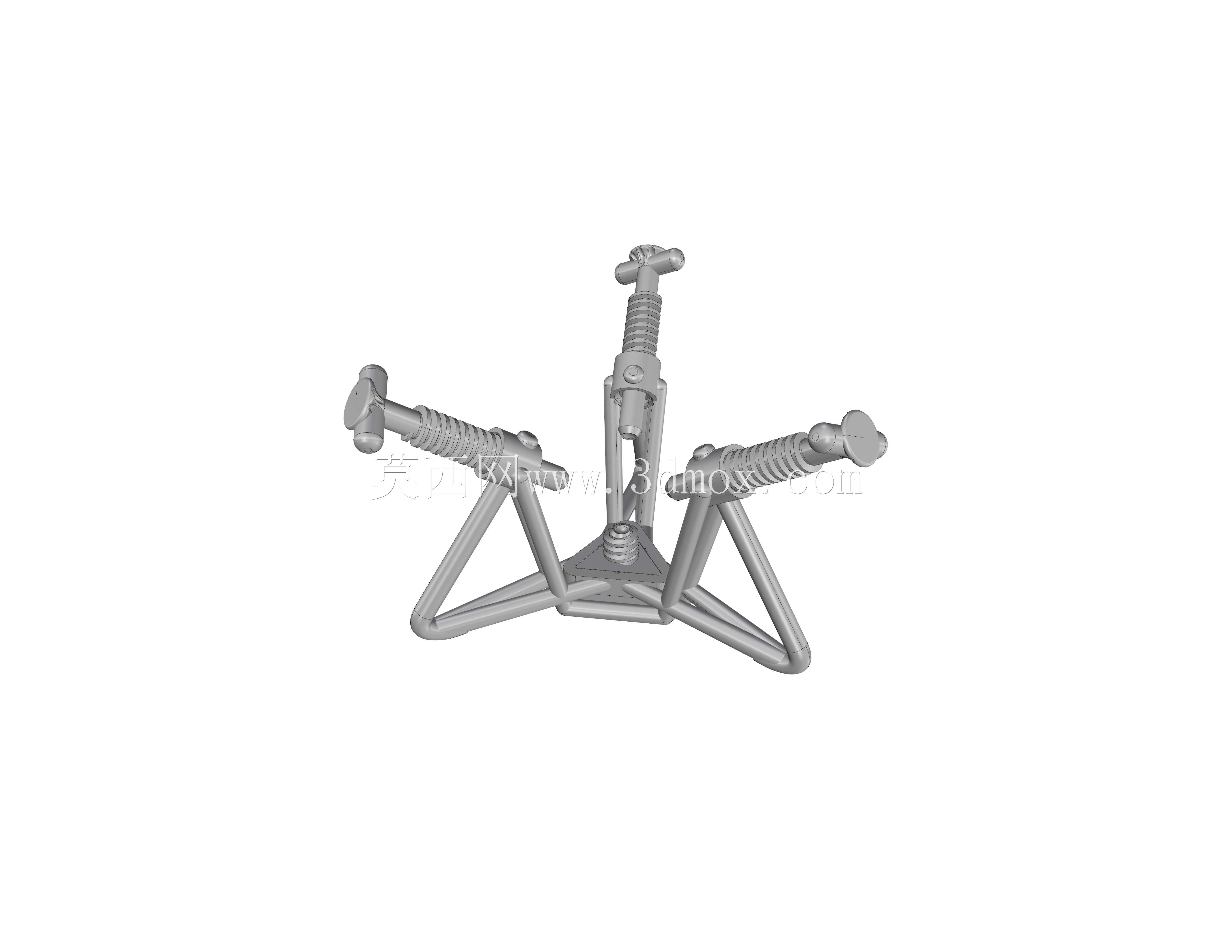

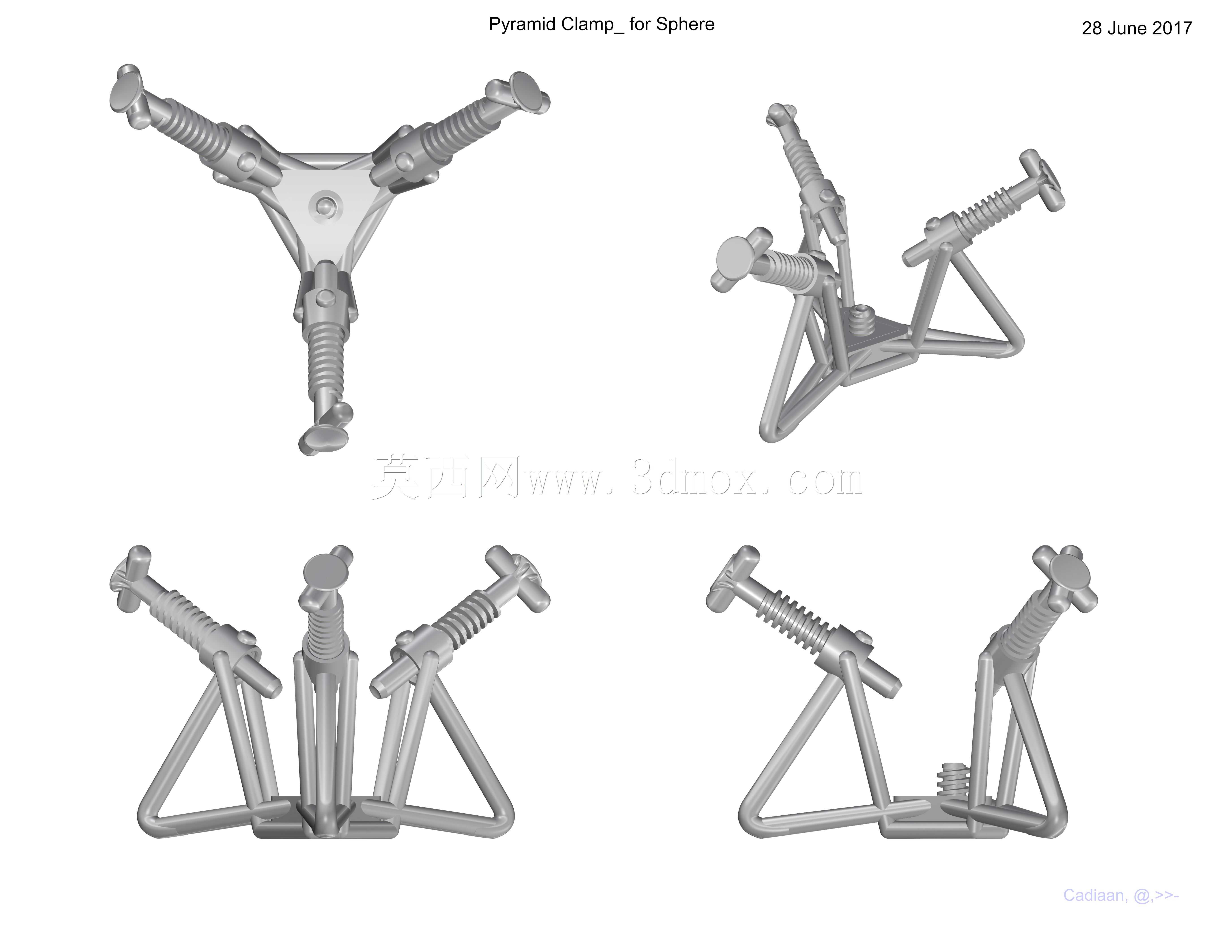

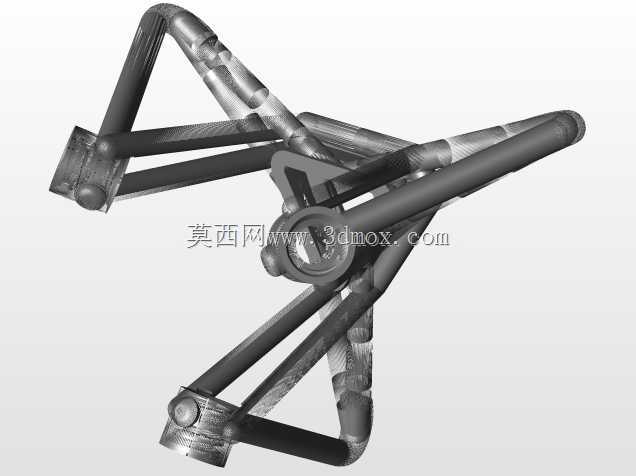

在精密加工、手工雕刻、光学元件装配以及小型球形零部件检测的作业场景中，球形工件的定位夹持一直是困扰一线操作人员的常见难题：球面本身无固定夹持平面，常规平口钳、卡爪类夹具要么无法稳定贴合球面导致装夹松动，要么夹持力过大造成球面压痕损伤，尤其是小批量定制加工场景下，频繁更换适配夹具不仅拉高生产成本，还会拖慢整体作业节奏。这款三爪式锥形夹持夹具正是针对球形工件的装夹痛点开发，整体采用三角对称式结构布局，三个可独立调节的夹持臂沿中心圆周均匀分布，形成稳定的锥形包容空间，能够适配不同直径的球形工件，无论是金属轴承钢球、石材雕刻胚料、光学玻璃球坯还是3D打印球形原型件，都能通过调节三个夹持臂的伸出长度实现自适应贴合。

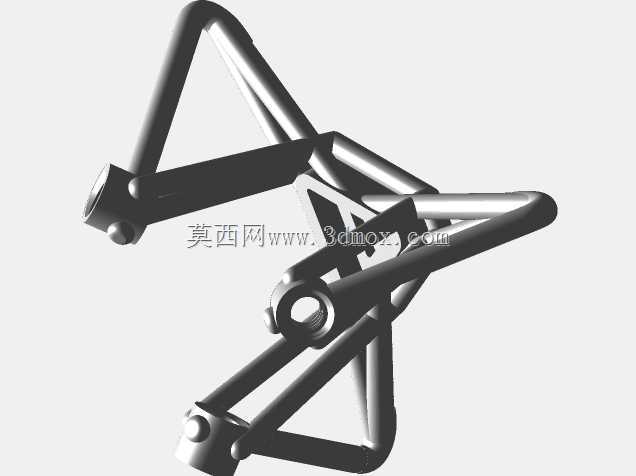

从功能特性来看，每个夹持臂都集成了螺纹进给调节结构，操作人员可以根据球体直径单独调整每个支臂的进给量，让三个夹持端的防滑触头同时贴合球面，三点受力的布局既保证了装夹的稳定性，避免加工过程中工件出现偏转、打滑，又能通过控制螺纹进给的深度灵活调整夹持力，防止刚性接触对球面造成磕碰损伤。夹具的底座采用一体化三角支撑结构，底部平整无突出结构，可直接放置在工作台面、雕刻机操作台或者检测平台上使用，也可通过底座预留的安装孔配合螺栓固定在专用工位上，安装边界灵活，不需要额外定制转接底座即可适配多数常规作业台面。

设计思路上，这款夹具摒弃了传统球形夹具需要定制对应直径卡套的复杂结构，全部采用标准化的螺纹调节组件，整体结构简单可靠，没有复杂的传动或者锁紧机构，日常维护只需要定期清理螺纹缝隙的加工碎屑即可，不需要专业人员进行调试校准。三个夹持臂的调节行程覆盖了从小型精密球到中型加工胚料的常用尺寸范围，支臂末端的触头采用圆弧面设计，接触球面时为面接触而非点接触，进一步分散夹持应力，避免软质工件表面出现压痕。同时整体结构的镂空设计既减轻了夹具自身重量，方便操作人员移动换位，也能让加工过程中产生的碎屑、切削液直接从镂空缝隙排出，不会堆积在夹持区域影响装夹精度。

在实际使用中，这款夹具既可以用于手持雕刻作业时固定球形胚料，解放操作人员的双手来专注于雕刻加工，也可以固定在机床上作为小型球形零件的加工工装，完成球面钻孔、打磨、标记等工序，还能在检测环节固定球形工件，方便操作人员完成圆度、表面缺陷等检测工作，适配多场景的装夹需求，不需要为不同直径的球体单独准备专用夹具，有效降低了小批量作业的工装成本。
