BF10型滚珠丝杠支撑固定座结构设计

这款BF10规格的滚珠丝杠支撑座，是直线传动系统里承担丝杠端部径向与轴向载荷的核心支撑部件，广泛应用在小型数控滑台、桌面级自动化模组、3D打印传动机构、精密检测位移平台、小型电子组装设备等需要精准直线进给的场景中，它的核心作用是为滚珠丝杠的旋转端提供稳定的回转支撑，约束丝杠的径向跳动与轴向窜动，保证丝杠传动过程中的同轴度与进给精度，避免丝杠因悬臂受力产生挠度变形，延长丝杠与配套螺母的使用寿命。

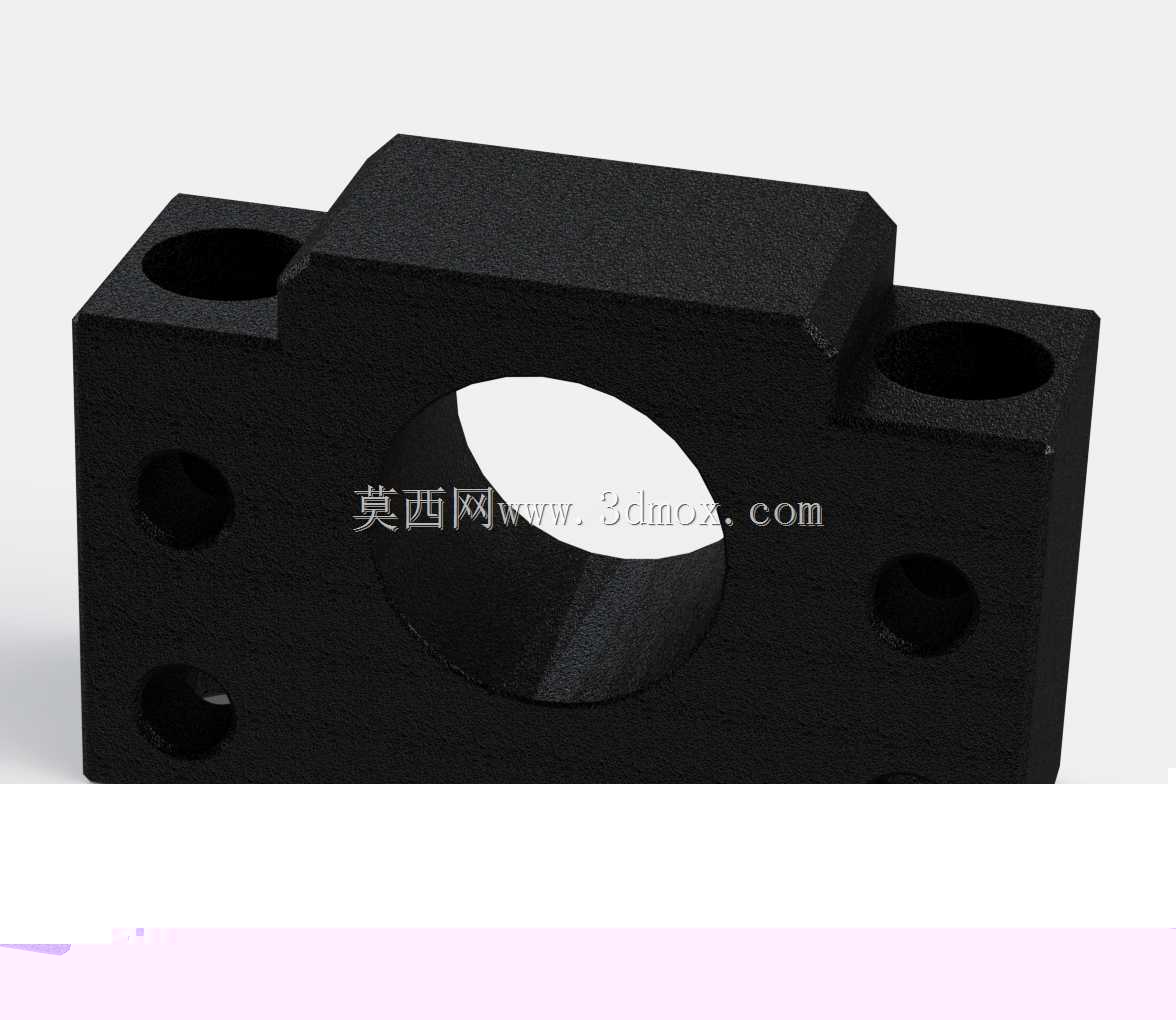

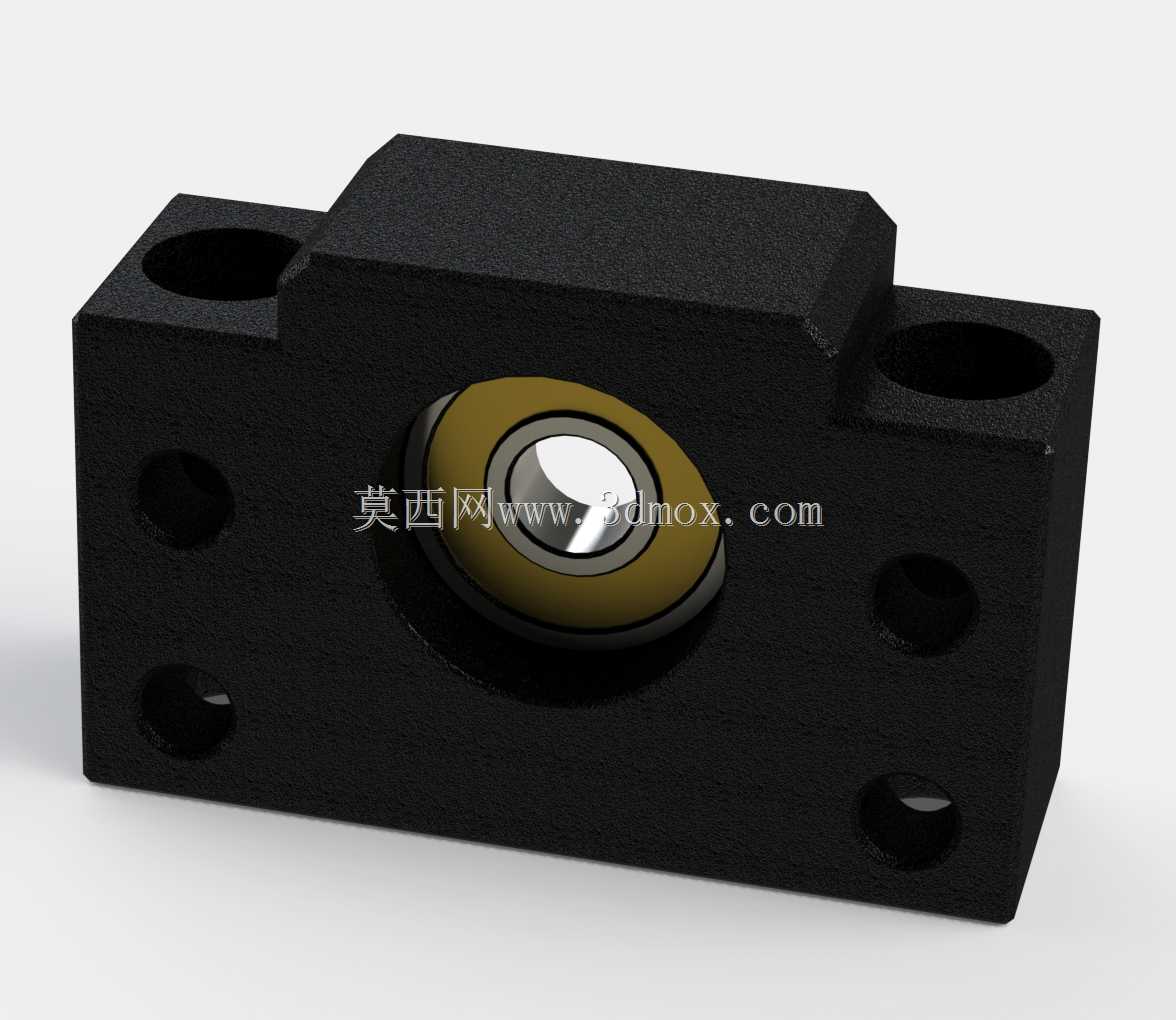

在功能设计上，这款支撑座采用集成式块体结构，内部预留了标准轴承安装位，可适配内径8mm、外径22mm、宽度7mm的深沟球轴承或角接触轴承，既可以预装带密封的装饰性轴承完成成品装配，也支持用户根据自身载荷需求自行选配对应型号的轴承，安装适配性更强。座体两侧设计有对称的安装通孔，可直接通过螺栓固定在设备安装基板上，中间的轴承容纳腔做了精准的同轴度公差约束，保证装入轴承后，轴承内孔与座体安装底面的平行度、与安装侧面的垂直度都满足精密传动的要求，避免丝杠安装后出现别劲、卡滞的问题。

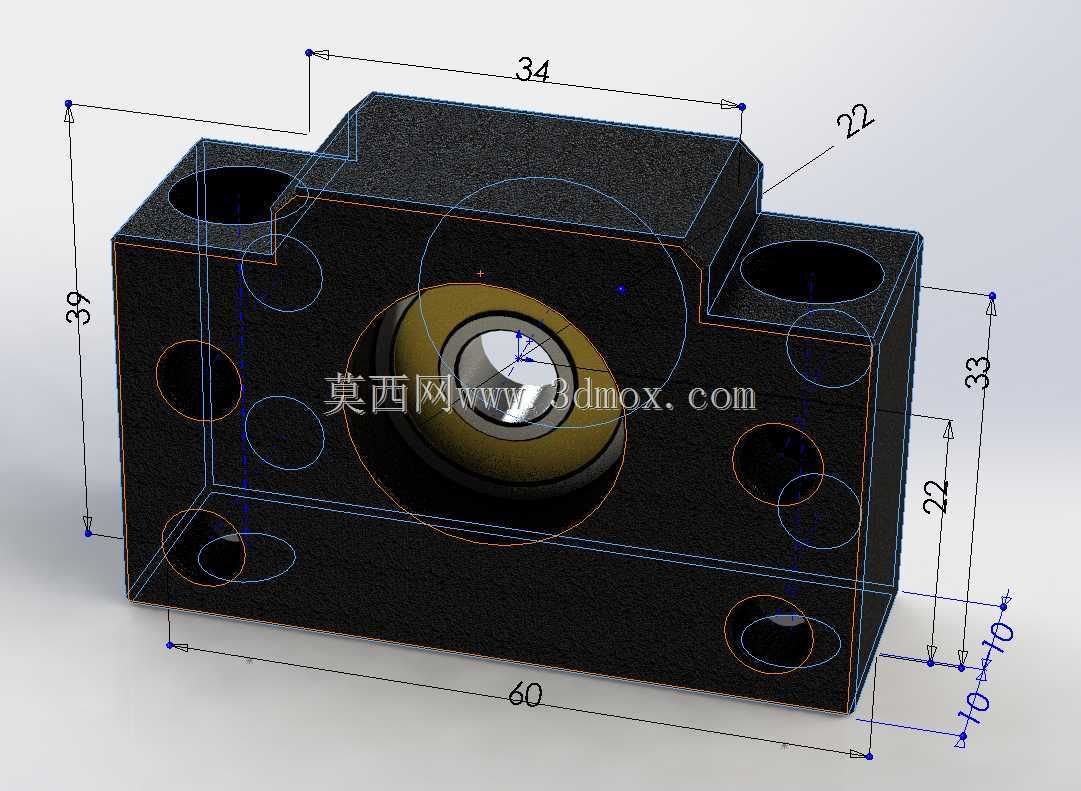

从外形尺寸与安装边界来看，这款支撑座整体长度为60mm，总高度39mm，上部凸台宽度34mm、高度22mm，安装孔位的横向跨距为33mm，纵向安装孔中心距为22mm，底部的安装孔预留了10mm的沉头深度，可适配M6规格的内六角安装螺栓，整体结构紧凑，占用安装空间小，非常适合安装空间受限的小型自动化设备使用。座体的边角做了合理的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中，提升座体的结构强度。

设计过程中充分参考了市面通用BF系列丝杠支撑座的安装尺寸规范，可直接替换同规格的标准支撑座产品，不需要对原有设备的安装孔位做二次修改，适配SFU1204规格的滚珠丝杠使用，同时也能兼容BK10、BF10系列的通用安装标准，在小型直线传动场景中可以快速完成装配调试，大幅降低设备的组装与维护成本。
