SFU1204型500mm行程滚珠丝杠结构

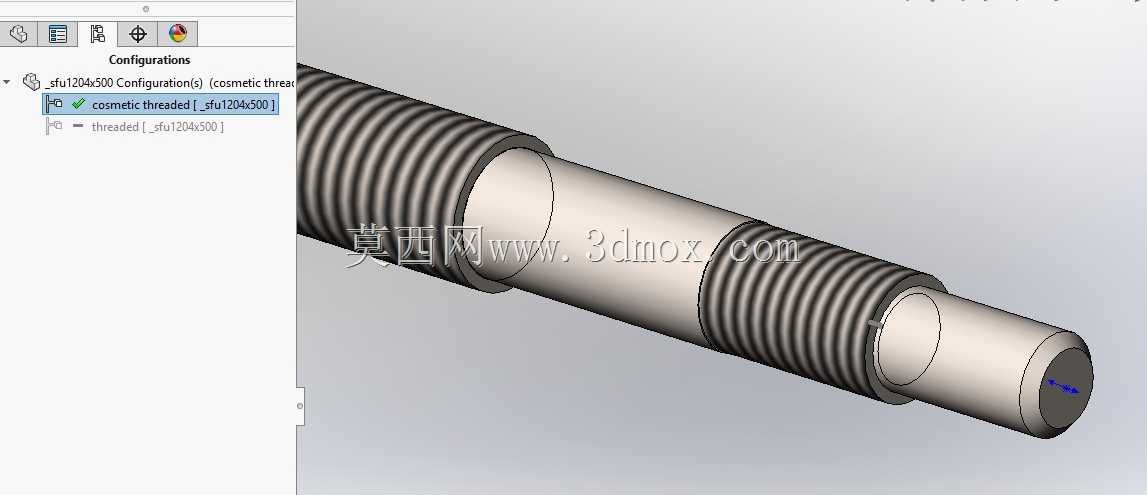

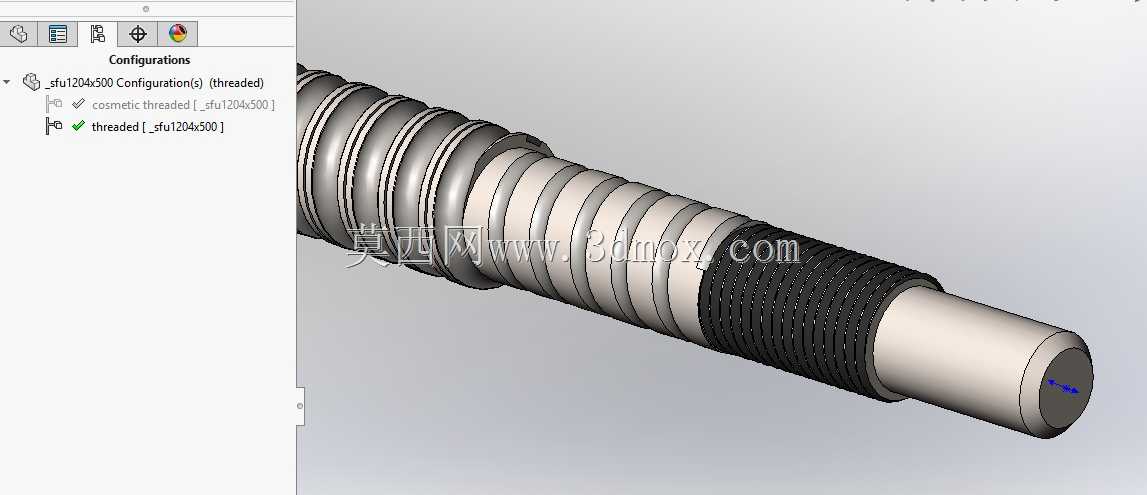

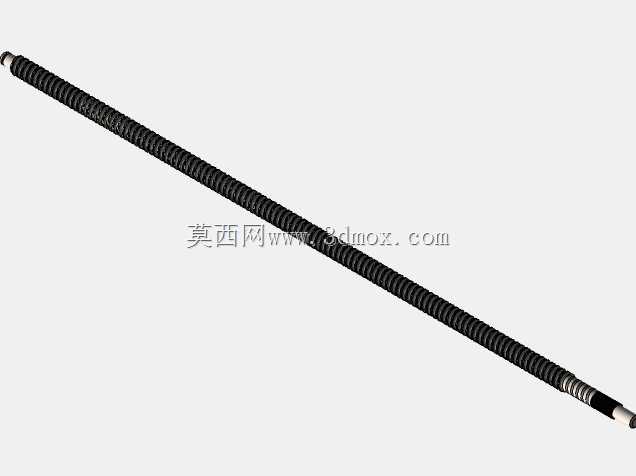

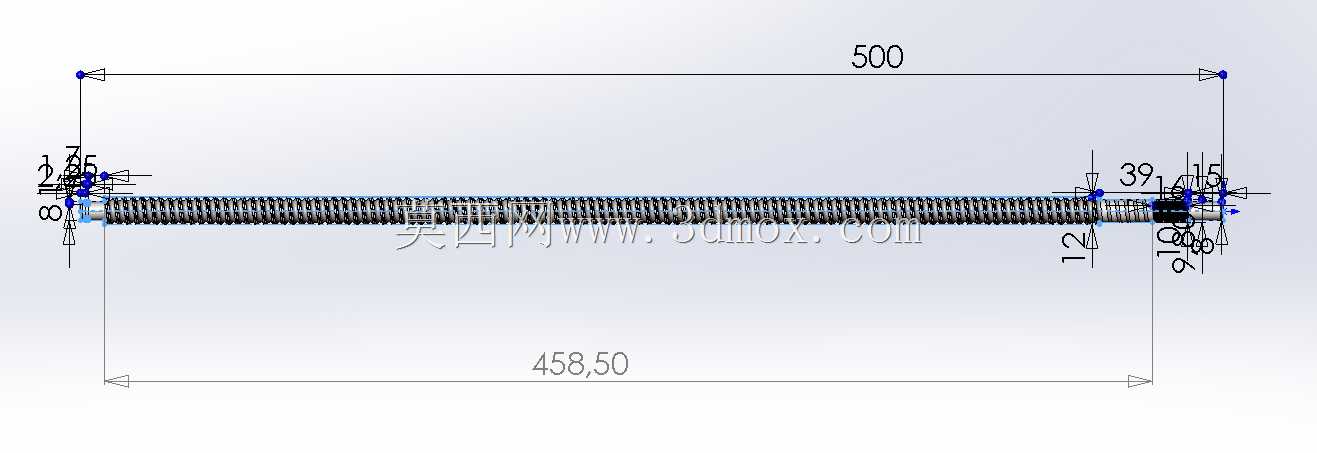

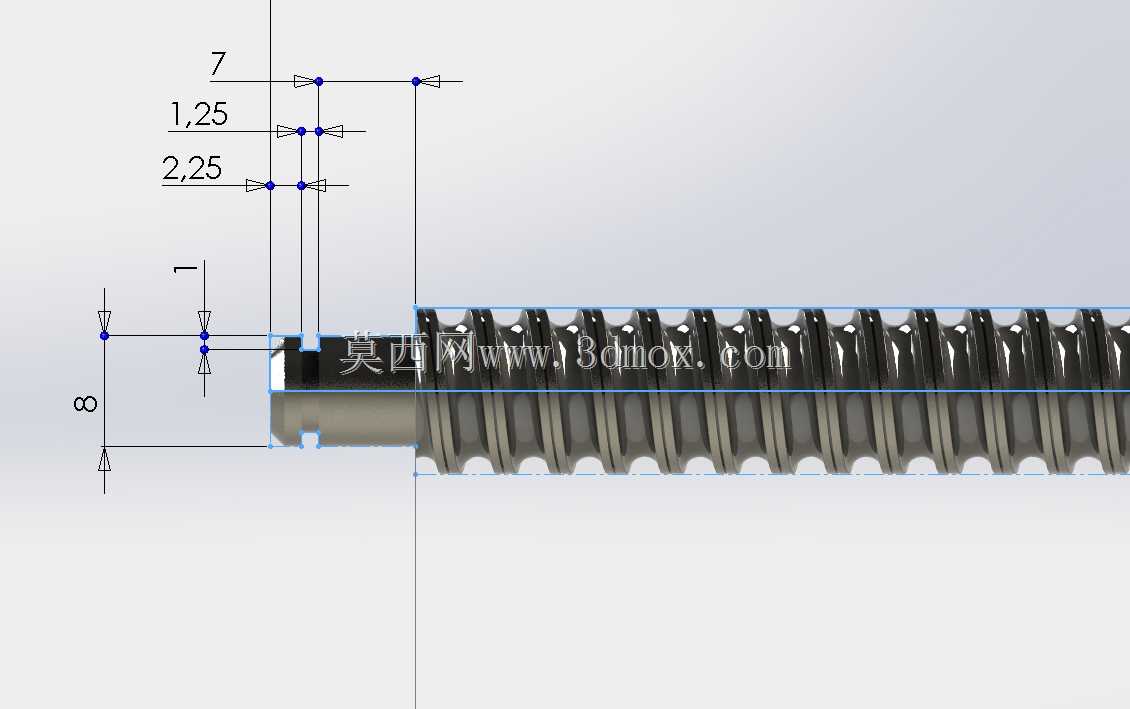

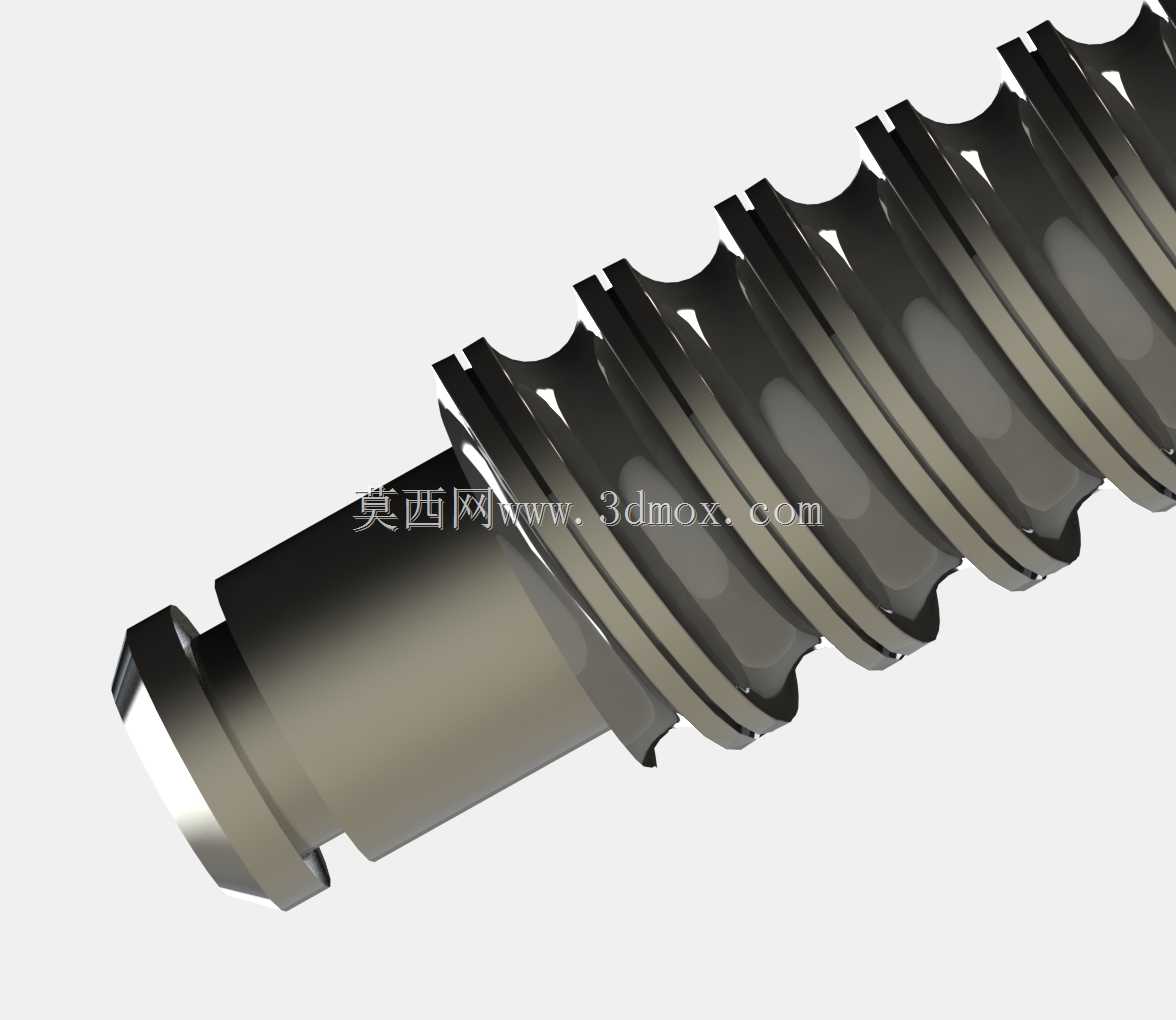

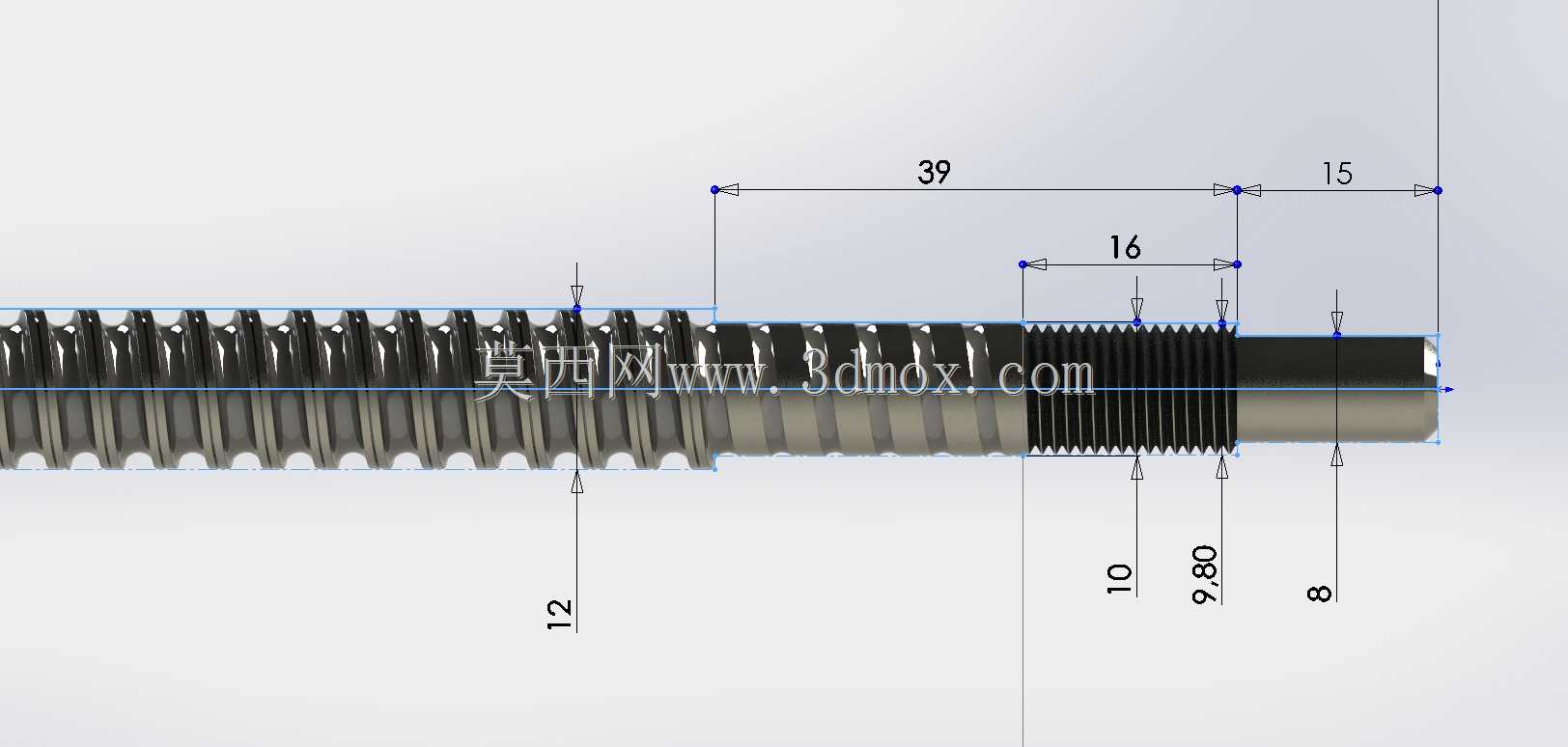

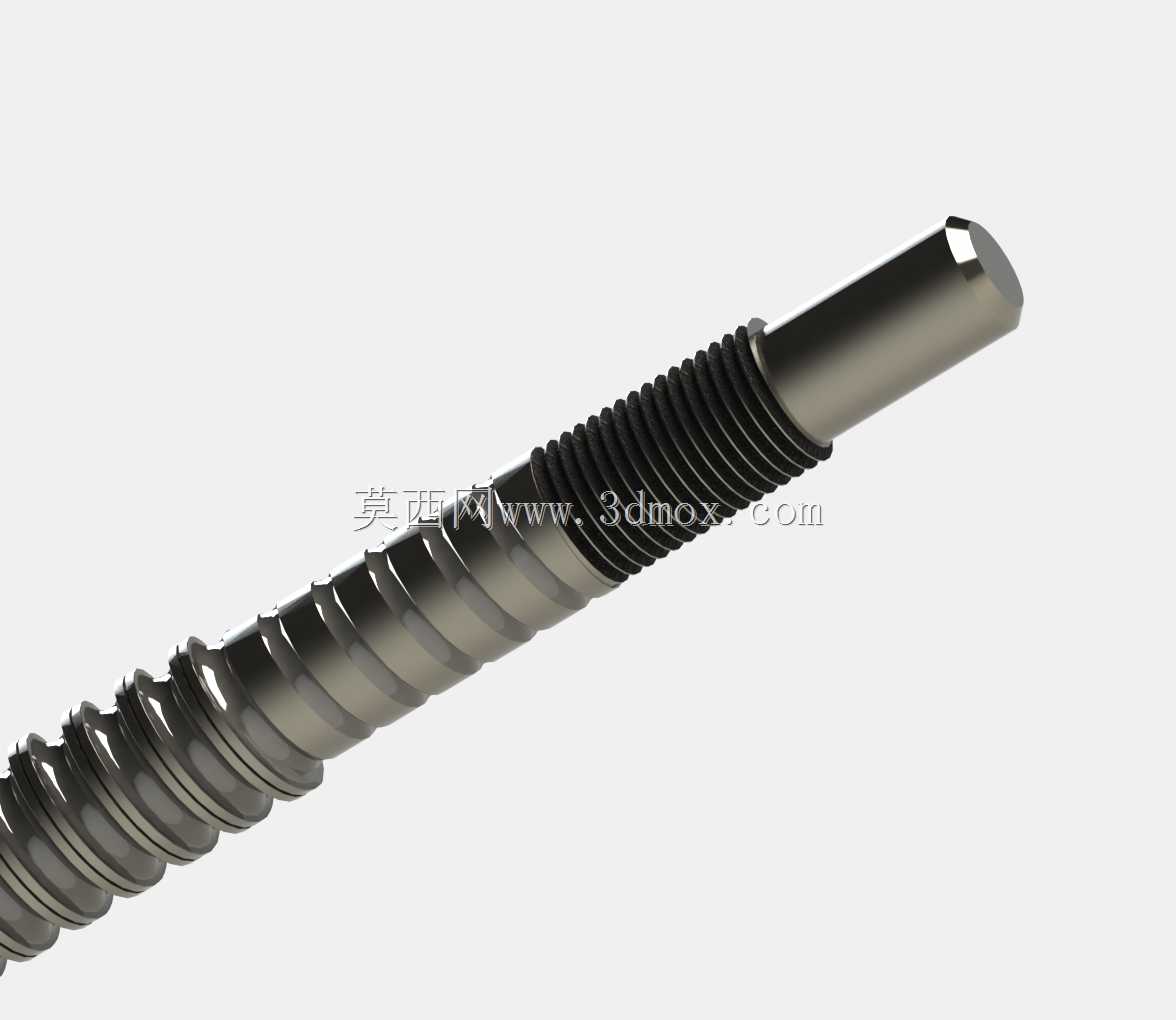

滚珠丝杠作为精密线性传动领域的核心部件，广泛应用于数控机床进给系统、自动化生产线直线运动模组、工业机器人关节传动、精密检测设备位移平台、3D打印设备运动轴、电子制造贴装设备等对传动精度、运行效率有较高要求的场景，能够将旋转运动与直线运动实现高精度相互转换，相比传统滑动丝杠具备传动效率高、摩擦阻力小、定位精度准、使用寿命长的显著优势，是高端装备制造领域不可或缺的基础传动元件。本次呈现的SFU1204规格滚珠丝杠，公称直径为12mm，导程为4mm，有效行程达到500mm，设计过程中参考了同规格量产产品的实际测绘尺寸与通用安装规范，兼顾了标准件的互换性与结构细节的还原度。丝杠主体采用螺旋滚道成型结构，滚道型面经过适配滚珠循环的曲率优化，能够配合螺母内的滚珠实现滚动摩擦传动，大幅降低运动过程中的动力损耗，传动效率可达到滑动丝杠的3倍以上，同时有效减少低速运行时的爬行现象，保障微动进给的精度稳定性。产品端部结构按照通用安装支撑标准设计，可适配BK10、BF10系列标准支撑座组件，无需额外修改结构即可完成快速装配，端部的加工段分别对应支撑侧与固定侧的安装尺寸边界，轴端的扁位、螺纹段结构均符合行业通用安装规范，能够直接匹配联轴器、锁紧螺母等标准配件。设计过程中同时还原了两种结构形态的丝杠结构，一种为全切掠滚道结构的传动丝杠，滚道全程连续无断点，适用于全行程高精度传动场景；另一种为端部带装饰性螺纹的结构，可适配不同端部锁紧、限位的安装需求，滚道与端部螺纹的衔接处做了平滑过渡处理，避免装配过程中出现应力集中的问题。整套结构完整还原了滚珠丝杠的外形轮廓与关键安装尺寸，滚道的螺旋升角、牙型曲率均按照实际产品参数设计，螺母与丝杠的配合间隙符合精密传动的公差要求，既可以作为设备选型阶段的结构参考，也能够用于装配干涉校验、运动仿真模拟等工程场景，帮助设计人员快速完成线性传动系统的布局设计与安装空间校核，提前规避装配过程中可能出现的尺寸不匹配、行程不足等问题，缩短设备研发的设计周期。
