带座外球面立式轴承座UCP205结构设计

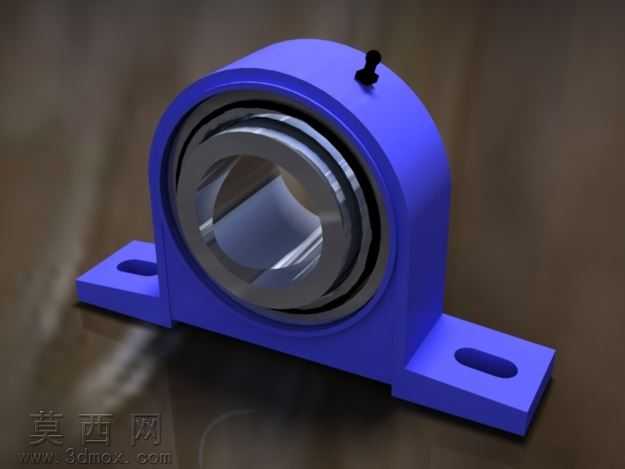

本作品为立式带座外球面轴承UCP205的三维建模设计，建模过程严格遵循机械设计标准中对应型号的尺寸规范，完整还原了该类轴承座的全部结构特征。建模阶段首先绘制底座的二维轮廓草图，精准定位两个长圆形安装孔的中心距、孔位尺寸与底座厚度参数，通过拉伸特征生成带安装脚的基座主体，对基座与轴承容纳腔的衔接位置做圆角过渡处理，避免应力集中问题。轴承容纳腔部分采用回转类特征建模，精准匹配外球面轴承的外圈球面弧度，保证轴承装入后可实现一定角度的调心功能，同时在腔体顶部设计了顶丝固定位的凸台结构，还原顶丝孔的螺纹特征与安装空间，用于装配后锁紧轴承内圈与传动轴，防止运转过程中出现轴向窜动。内置的外球面轴承部分单独建模，还原了内圈、外圈、滚动体、保持架的分层结构，对滚动体与滚道的配合间隙做合理简化处理，既保证结构展示的完整性，又兼顾模型的轻量化需求。材质与渲染阶段，为轴承座主体赋予蓝色哑光铸铁材质，还原铸铁件喷塑后的表面质感，调整材质粗糙度参数模拟工业铸件的细微颗粒感；为轴承部分赋予抛光金属材质，添加轻微的环境反射效果，区分钢质轴承与铸铁座体的材质差异；顶丝零件采用发黑处理的金属材质，还原紧固件的表面处理特征。渲染时采用柔和的侧方打光，突出轴承座的立体轮廓与安装面的平整度，对轴承滚道位置添加局部高光，展现金属加工面的光洁度。设计思路上，该模型优先保证安装尺寸的准确性，所有配合面的公差参考行业通用标准做合理设定，既可以作为机械设计教学的演示模型，帮助学习者理解带座外球面轴承的装配关系与工作原理，也可用于输送设备、轻工机械等配套传动结构的设计选型参考，模型结构完整无冗余特征，可直接导入装配场景完成虚拟装配验证。
