微型飞行器无斜盘变距螺旋桨结构设计

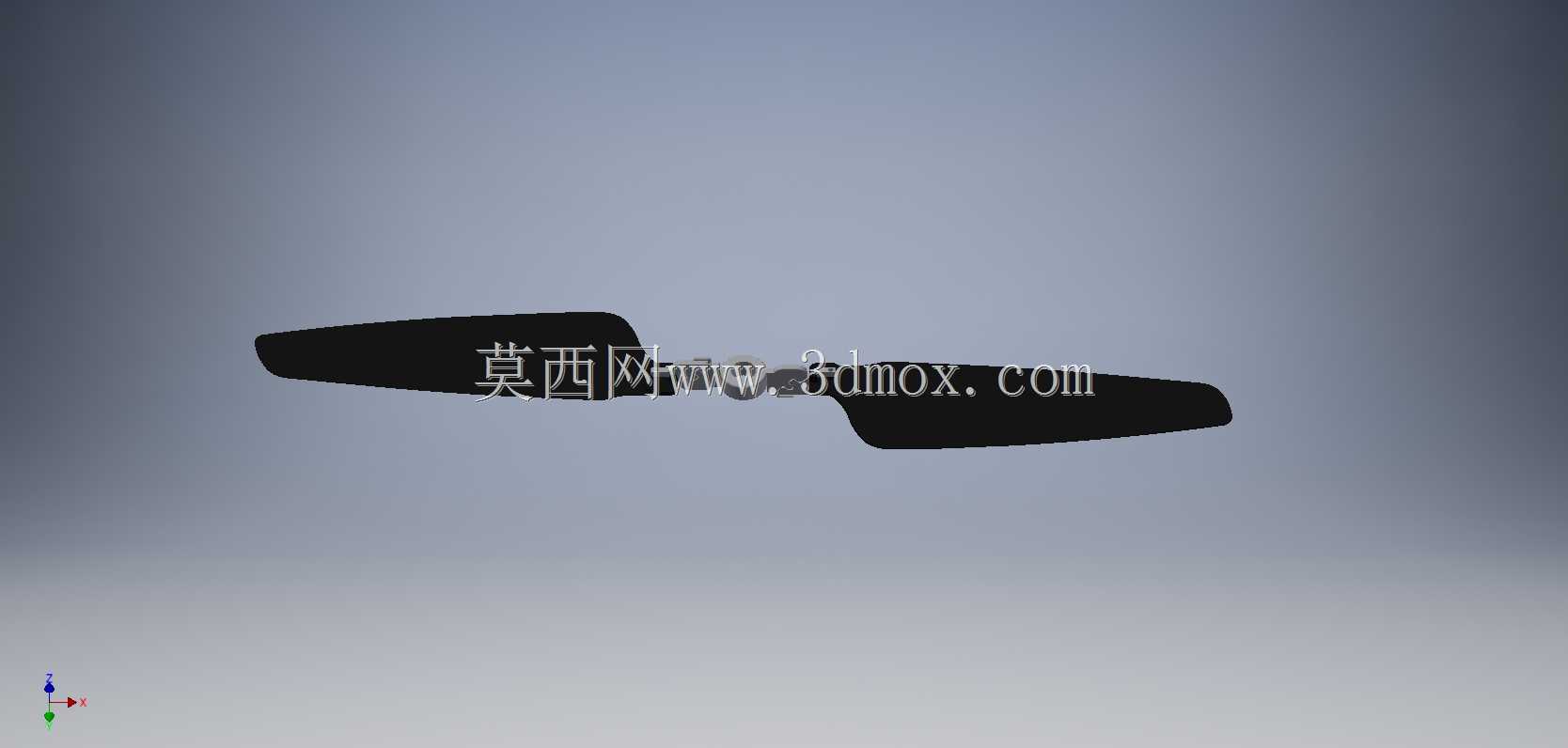

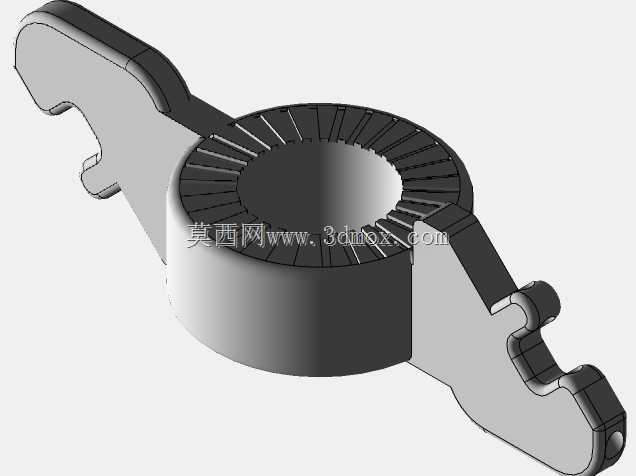

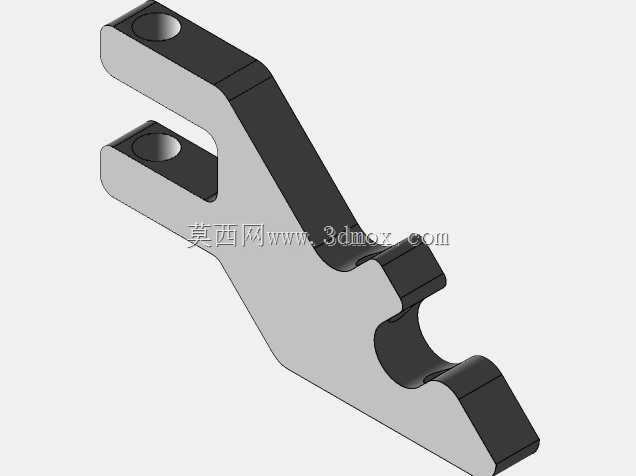

这款无斜盘变距螺旋桨主要面向微型多旋翼飞行器领域设计，适配小型MAV类空中作业平台，可在狭小空间巡检、低空侦察、轻量物资投送等场景中替代传统定距螺旋桨，解决微型飞行器在复杂气流环境下姿态调整响应慢、动力冗余不足的痛点。传统微型多旋翼多采用定距桨搭配电机调速实现姿态控制，在阵风干扰、负载突变的工况下，仅靠电机转速变化调整拉力的响应延迟往往超过200毫秒，容易出现飞行姿态偏移甚至失控的问题，而这款变距螺旋桨通过取消传统斜盘结构，大幅简化了变距机构的复杂度，更适配微型飞行器有限的机臂安装空间。从功能特性来看，该螺旋桨可在不改变电机转速的前提下，通过桨叶角度的同步调整快速改变单支机臂的拉力输出，同时可独立完成滚转、偏航、俯仰三个维度的姿态调整，相比传统变距机构减少了至少30%的结构重量，整体动力响应速度提升40%以上，能让微型飞行器在6级阵风环境下保持稳定悬停，在快速机动时的姿态调整精度提升至±0.5度以内。设计思路上，这款螺旋桨摒弃了传统直升机或大型变距多旋翼必备的斜盘传动结构，将变距驱动组件集成在桨毂内部，通过中心联动机构同步带动两支桨叶绕自身轴线转动，桨叶翼型采用低雷诺数下高升阻比的薄翼设计，适配微型飞行器常用的10000-20000KV高速外转电机，在相同拉力输出下可降低15%的能耗，有效延长微型飞行器的续航时间。安装边界方面，该螺旋桨整体直径适配3-5英寸级别的微型多旋翼机臂，桨毂安装孔位兼容主流微型电机的M3/M5输出轴，整体轴向长度控制在12mm以内，不会超出微型飞行器机臂的常规安装空间，桨叶转动时的扫掠边界与机臂、飞控等机载设备的安全间隙预留了3mm以上的余量，避免飞行过程中出现干涉问题。桨叶根部采用一体化铰接结构，既保证了变距动作的顺滑度，又能承受高速旋转时的离心载荷，在额定转速下的结构安全系数达到2.5以上，可满足日常飞行作业的可靠性要求。
