传感器安装用悬臂式支撑托架结构

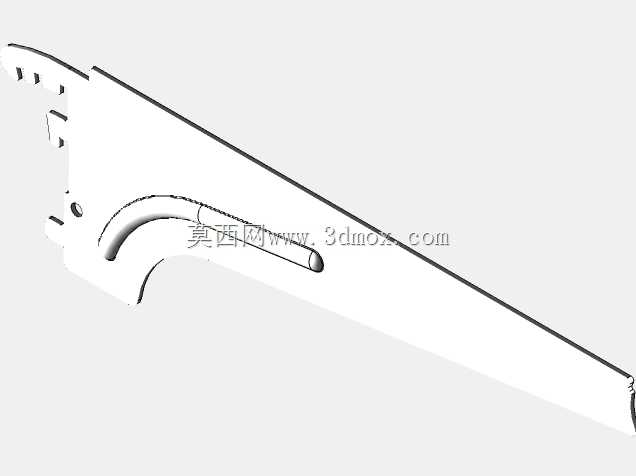

　　这款悬臂式支撑托架，主要面向工业现场传感器类检测元件的安装固定场景，在自动化产线的工件到位检测、设备运行状态监测工位中，这类托架是连接设备主体与检测元件的核心过渡构件，能够为传感器提供稳定的安装基准，避免设备运行过程中的振动传导导致检测信号偏移、误触发等问题。从结构设计来看，托架整体采用长悬臂构型，主体为等厚度钣金弯折成型，靠近安装端的位置设置了弧形加强筋结构，沿悬臂长度方向延伸，能够在不额外增加板材厚度的前提下，大幅提升悬臂段的抗弯折刚度，减少长悬臂在负载状态下的下挠变形量，保证传感器检测端面的位置精度。安装端的结构做了多卡位设计，预留的卡接槽位可以适配不同规格的设备安装梁，

　　不需要额外制作转接板就可以直接卡装在型材或者设备钣金立面上，卡接位置同时预留了螺丝过孔，在需要高稳定性的工位可以追加螺丝锁紧，兼顾快装与牢固性需求。悬臂末端的安装面做了沉台处理，传感器安装时可以直接嵌入沉台定位，不需要反复调整安装同轴度，沉台周边预留的走线槽可以将传感器的线缆沿托架背面排布，避免线缆外露被设备运动部件剐蹭，同时也能让现场布线更规整，减少积灰藏污的死角。从安装边界来看，托架的安装端卡位宽度适配常规30-40mm规格的工业铝型材以及2-3mm厚度的钣金立面，悬臂总长度可以覆盖距离安装面150-200mm范围内的检测点位，末端安装面的孔位适配M3、M4规格的传感器安装螺丝，能够兼容市面上多数漫反射式、

　　对射式光电传感器以及接近开关的安装尺寸。在实际应用中，这类托架不需要做二次加工就可以直接投入使用，设计阶段已经考虑了现场安装的公差适配问题，卡接槽位预留了0.5mm的间隙余量，即使安装梁的尺寸存在小幅公差也可以顺利装配，弧形加强筋的弧度经过受力校核，在末端负载500g的情况下，悬臂端的变形量可以控制在0.1mm以内，完全满足工业检测类元件的位置精度要求。托架的边缘全部做了倒钝处理，没有尖锐的毛刺飞边，现场安装调整时不会划伤操作人员或者线缆表皮，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了自身重量，不会给安装基础带来额外的负载。不同于常规的直板式支架，这款托架的悬臂段做了单侧收边的结构设计，

　　在检测工位空间紧凑的场景下，收边结构可以避开周边的管线或者运动部件，减少安装时的空间干涉问题，安装端的多档位卡位可以根据现场实际需求调整托架的伸出长度，不需要更换不同规格的支架就可以适配不同的检测距离要求，大幅减少了现场安装的配件储备种类。
