仪器设备用直立式橡胶支撑脚垫结构

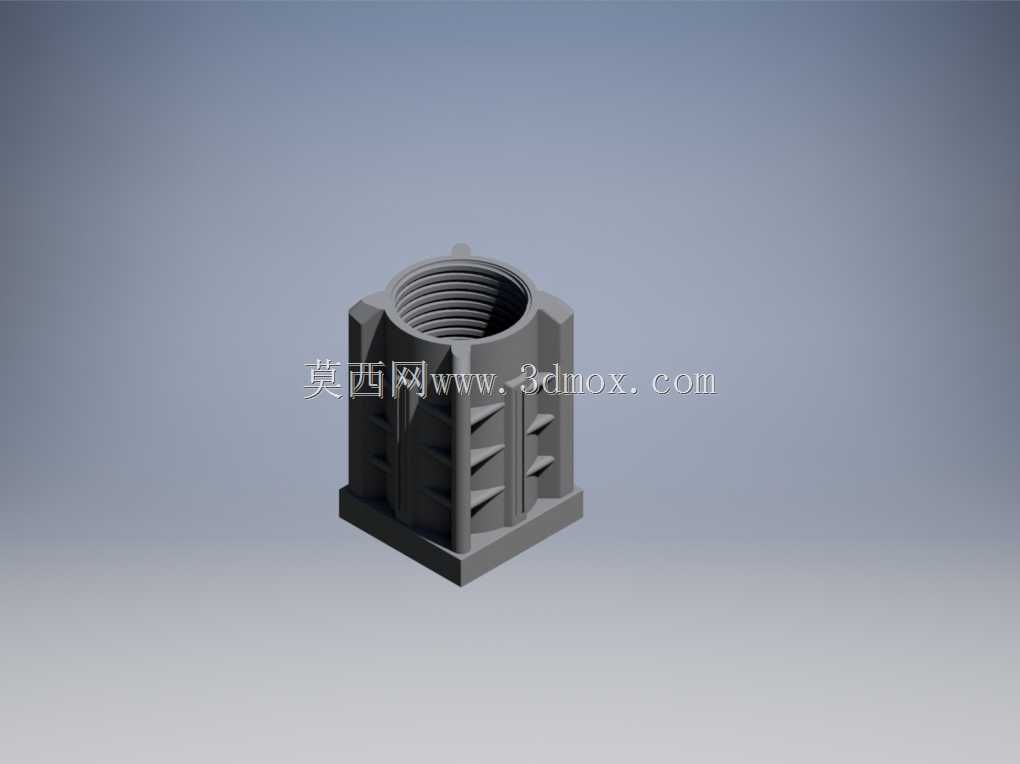

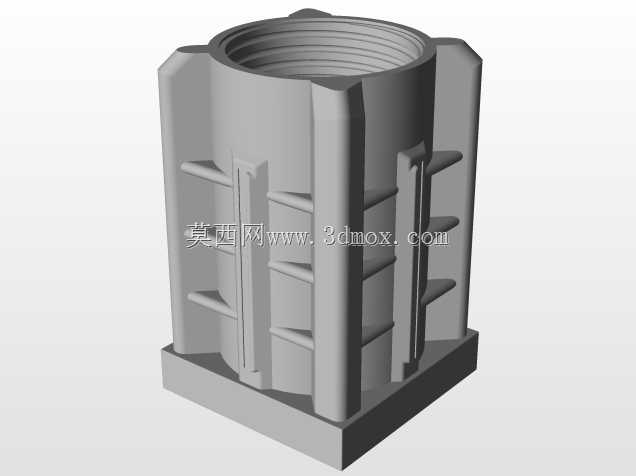

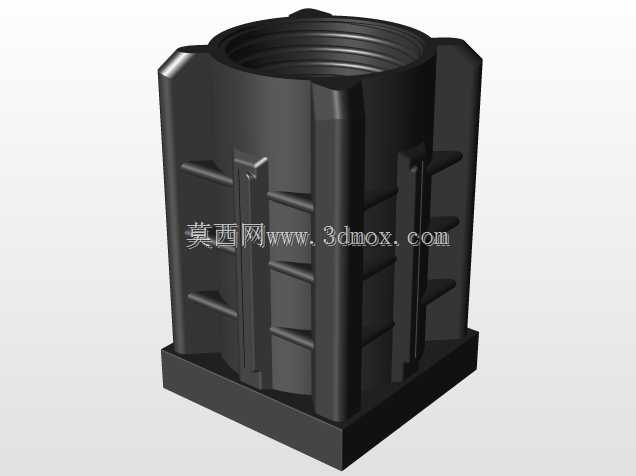

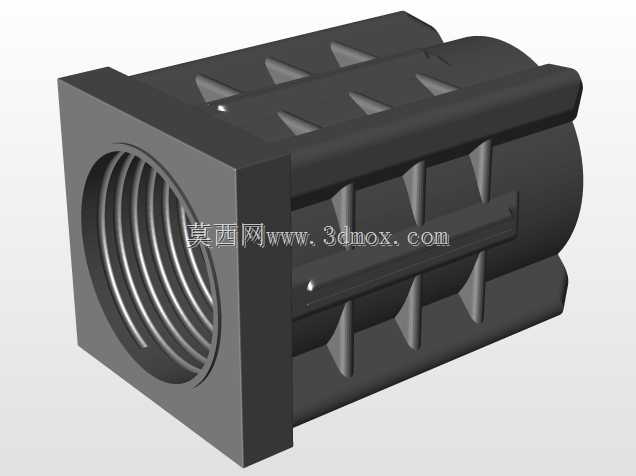

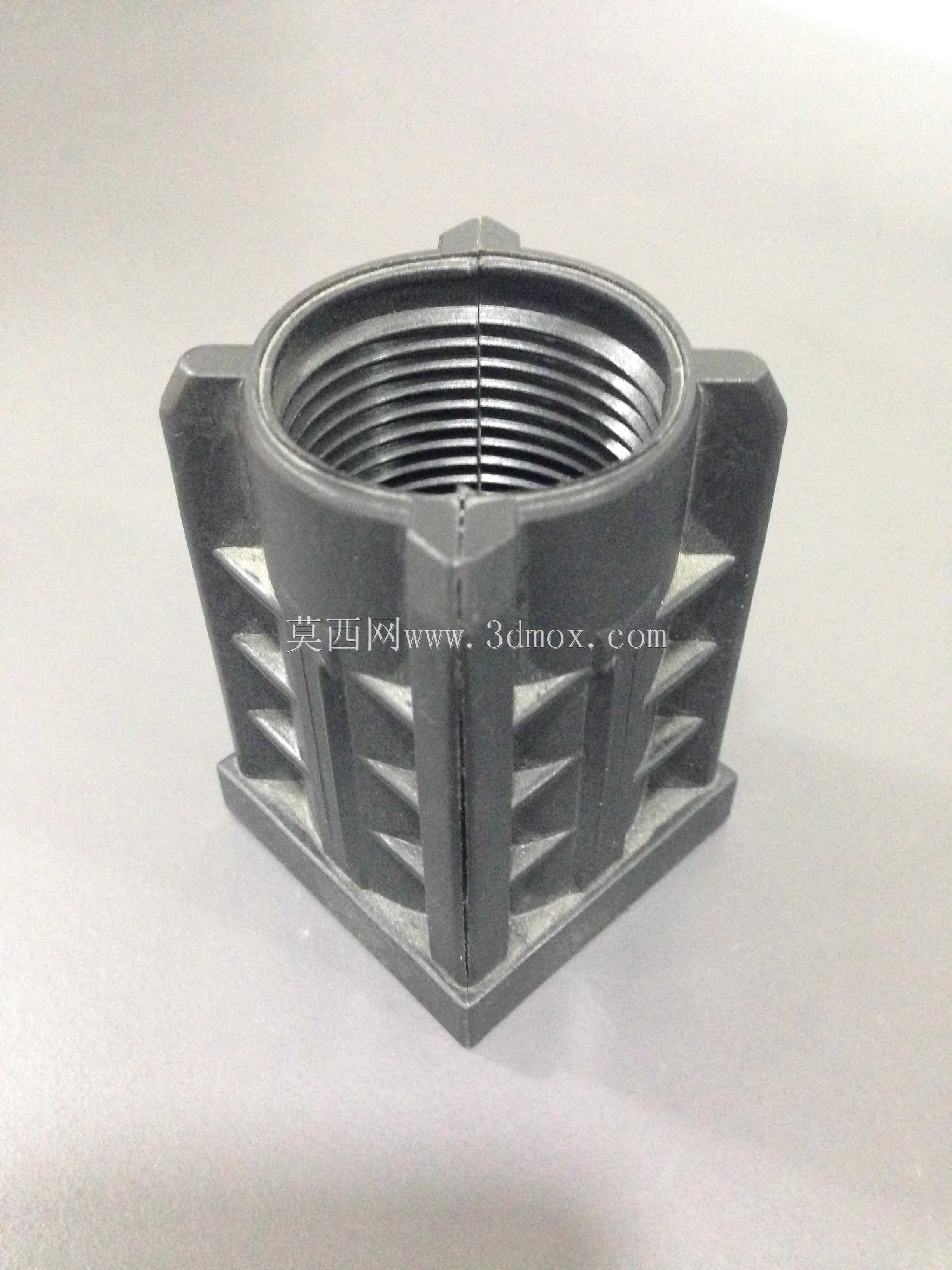

　　这类直立式橡胶支撑件，常被用在各类台式检测仪器、小型实验设备、桌面型工业传感装置的底部，作为设备与安装台面之间的缓冲衔接部件，核心作用是隔绝设备运行时产生的微幅振动传递，避免振动传导至台面引发共振干扰检测精度，同时也能增大接触摩擦力，防止设备受外力触碰时出现滑移移位，还可弥补安装台面的微小平面度误差，让设备放置更平稳。从结构设计来看，该支撑件采用一体化注塑成型的直立式构型，底部为方形平整接触底座，相比圆形底座，方形结构在四个方向上的抗侧倾能力更强，当设备受到横向推力时，底座边缘能提供更大的支撑力矩，降低侧翻风险。主体部分为带内螺纹的中空柱状结构，内壁的连续内螺纹用于和设备底部的支撑螺柱配合，安装时无需额外粘接，

　　直接通过螺纹旋接即可固定，后期维护更换时拆卸也十分便捷，可根据设备实际放置的水平度需求，微调旋入深度来调整设备整体水平，适配不同平整度的安装台面。主体外壁均匀分布多道纵向加强筋与横向肋条，纵向加强筋从底座一直延伸至柱体顶部，可提升柱体的轴向抗压缩能力，避免设备长期重压下柱体出现弯折变形；横向肋条则能增强柱体的径向抗形变能力，当设备运行产生横向振动时，肋条可配合橡胶本身的弹性吸收横向剪切力，避免螺纹连接处因反复受力出现松动。柱体顶部的内螺纹端口做了倒角导向处理，安装时螺柱可快速对准螺纹孔，降低装配时的对位难度，减少螺纹错牙导致的连接件损坏风险。从安装边界来看，该支撑件的方形底座尺寸决定了最小安装平面需求，

　　安装时需保证设备底部的安装螺柱周边留有足够空间，避免底座边缘与设备底部其他凸起结构产生干涉；内螺纹的规格适配常规的仪器支撑螺柱尺寸，旋合长度经过匹配设计，既保证足够的连接强度，不会因设备自重导致螺纹滑牙，也不会因旋入过深顶到柱体内部空腔底部，影响水平调节的行程范围。橡胶材质本身具备一定的耐油、耐普通化学试剂腐蚀的特性，可适配实验室、普通工业车间的常规使用环境，表面的哑光质感也能避免与台面接触时产生粘连，挪动设备时不会在台面留下难以清理的胶印。在实际选型应用中，这类支撑脚垫的额定承载能力需匹配设备单脚的实际承重，避免过载使用导致橡胶体出现不可逆的压缩形变，失去原有的减震防滑效果；安装时需保证四个支撑脚的旋入深度尽量一致，

　　让设备整体处于水平状态，避免因倾斜导致内部传感元件、检测机构的工作精度受影响。对于带有振动源的小型设备，比如内置小型气泵、电机的检测仪器，这类橡胶支撑脚可有效过滤中高频振动，降低设备运行时的噪音传递，改善作业环境的同时，也能减少振动对设备内部精密元件的损耗，延长设备整体使用寿命。结构设计上没有多余的冗余部件，整体构型简洁，成型工艺难度低，适合批量生产，各部位的壁厚经过均匀化设计，避免注塑成型时出现缩孔、缺料等缺陷，保证成品的结构强度一致性。外壁的筋条结构除了提升结构强度外，也能在安装旋拧时增加手部摩擦力，无需借助额外工具即可完成初步安装，提升装配效率。底部的接触平面做了细微的磨砂纹理处理，相比光面结构，与台面的静摩擦系数更高，防滑效果更出色，即使在略有倾斜的台面上放置，也能提供足够的防滑阻力。
