适配EMD火车头的雨刮器总成结构设计

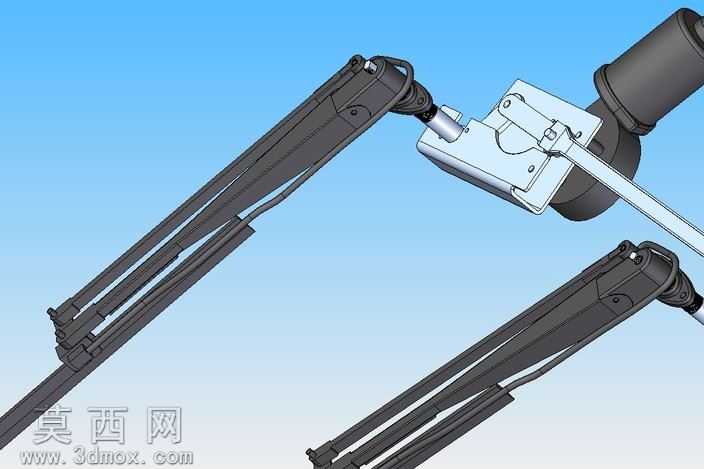

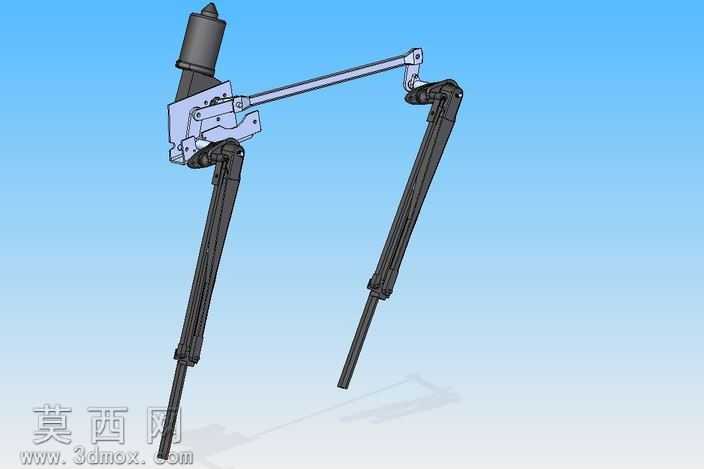

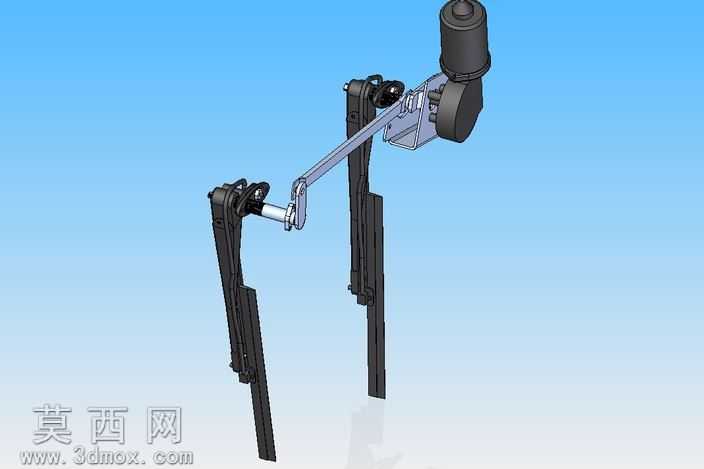

本雨刮器总成采用三维参数化建模方式完成全结构设计，建模过程中严格遵循轨道交通车辆配套部件的尺寸适配要求，针对EMD火车头前挡风玻璃的曲面弧度、安装点位布局进行了针对性的结构匹配，确保总成安装后可完全覆盖挡风玻璃的有效视野区域。建模阶段首先完成驱动端的结构搭建，对驱动电机的输出轴、传动连杆的铰接点位进行精准约束，通过运动仿真验证连杆机构的传动行程，确保两组刮臂可实现同步往复摆动，无运动干涉、行程不足或过位的问题。刮臂部分采用分层式结构设计，主支撑臂采用高强度金属材质模拟，表面赋予哑光黑色耐磨涂层材质，贴合轨道车辆外露部件的耐候、耐磨使用需求；臂体内部集成弹性压持结构，可让刮片始终贴合玻璃曲面，在车辆运行振动工况下也能保持稳定的刮拭压力。连接铰接位均设计有耐磨衬套结构，建模时还原了衬套的装配间隙，既保证铰接转动的顺畅度，也预留了长期使用的磨损余量。驱动壳体部分采用压铸金属材质表现，表面赋予银灰色金属氧化层质感，壳体上的安装固定孔位、密封结构均做了精细化建模，还原实际部件的装配细节。渲染阶段采用蓝天背景的展示场景，通过柔和的环境光突出部件的结构层次，对金属部件的反光、塑料部件的哑光质感做了材质区分，清晰呈现各组件的装配关系。设计过程中充分考虑部件的通用性，整体安装接口、传动行程均适配大部分EMD火车头的原有安装位，可直接作为替换部件或配套设计使用，整体结构兼顾了传动可靠性、安装便捷性与长期使用的耐用性，各组件的拆分建模也便于后续的工程出图、加工生产以及装配校验，通过三维建模的前置验证，规避了实物装配阶段可能出现的干涉、适配度不足等问题。
