铝型材框架桌面级FDM3D打印设备结构

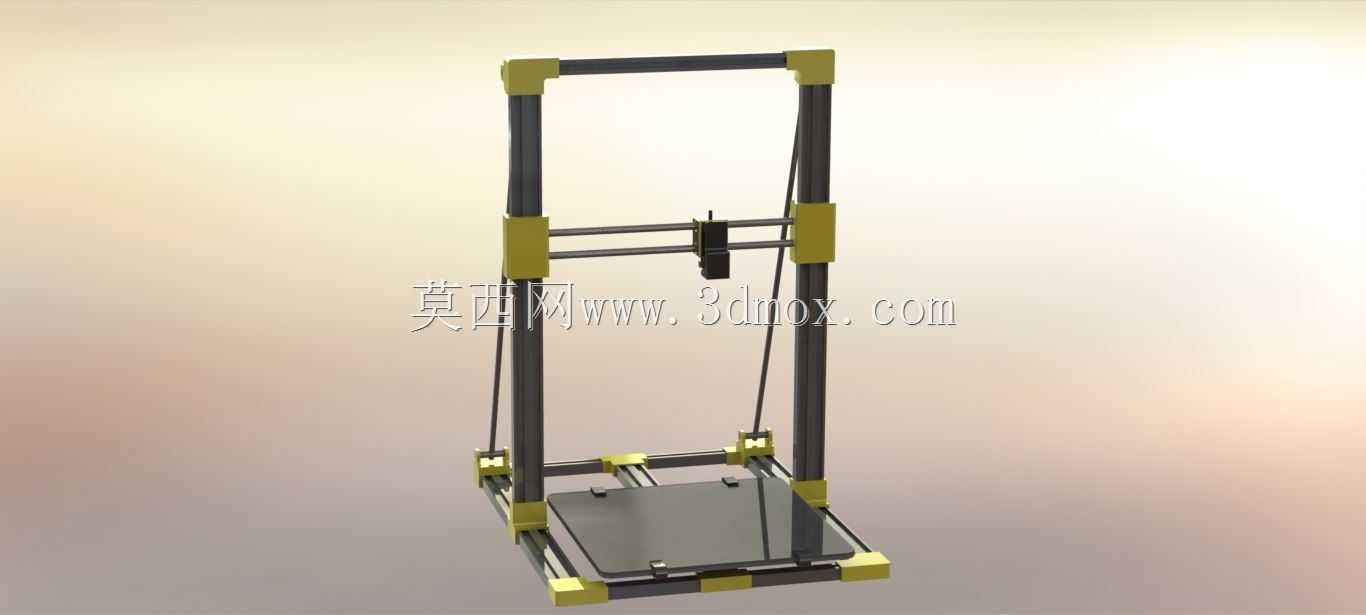

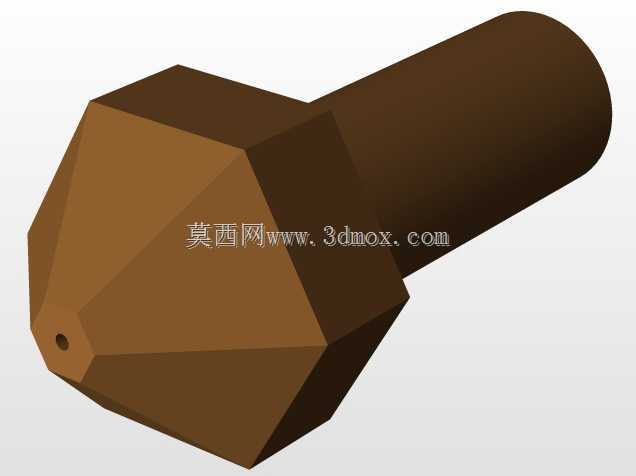

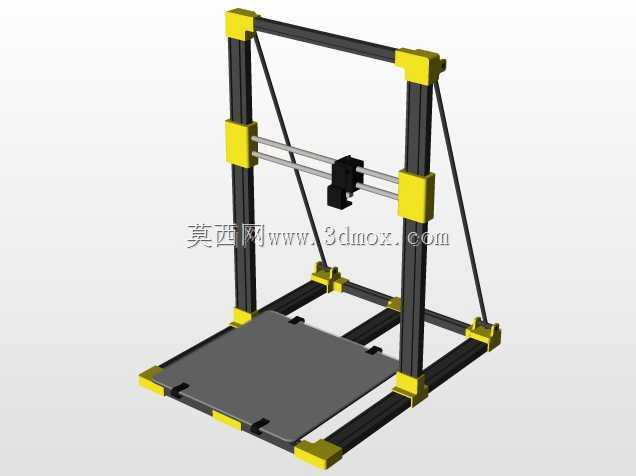

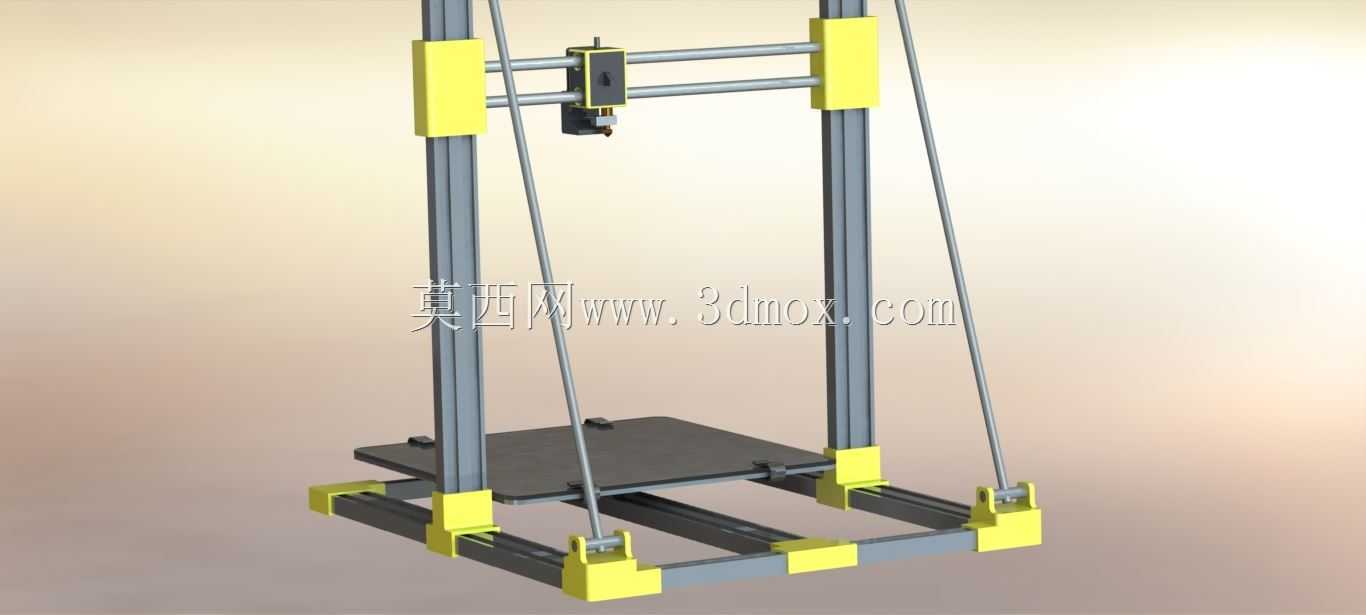

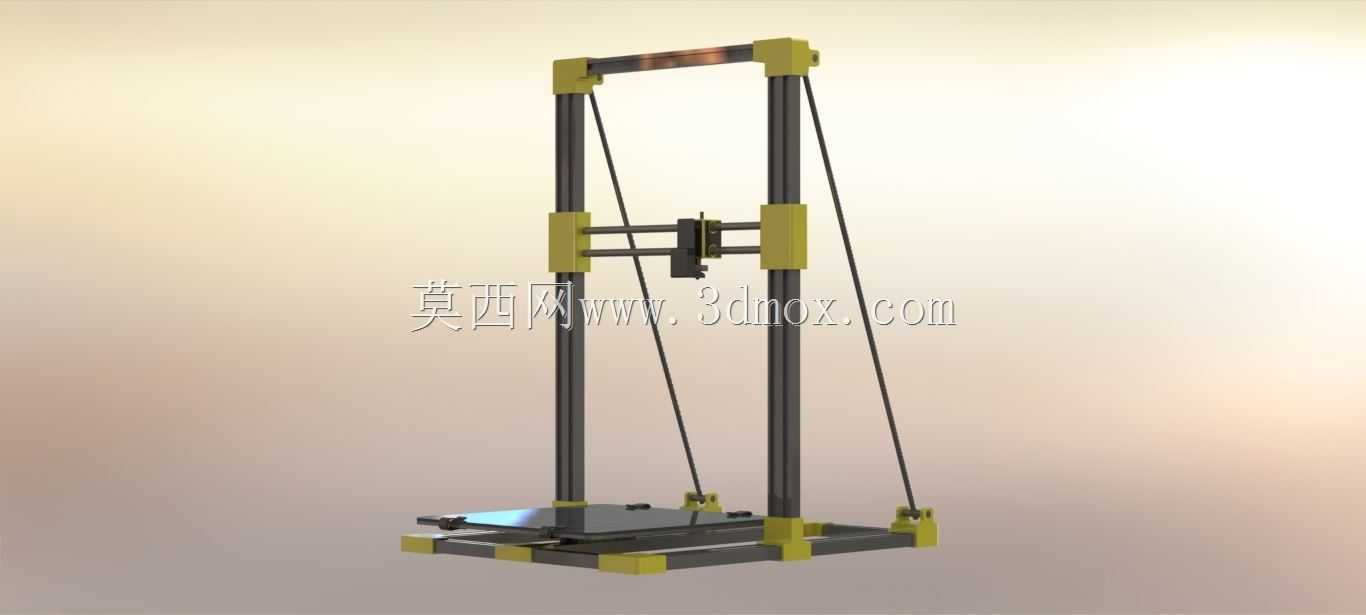

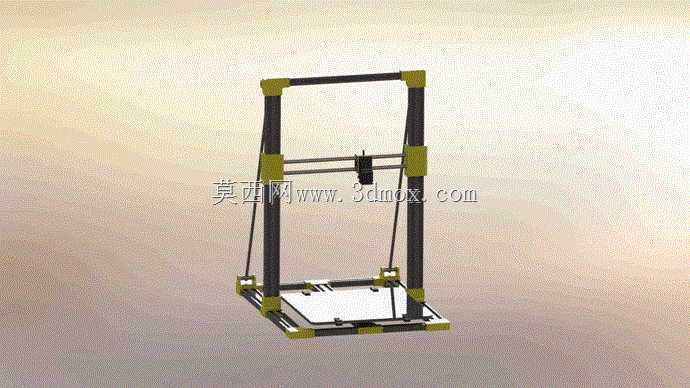

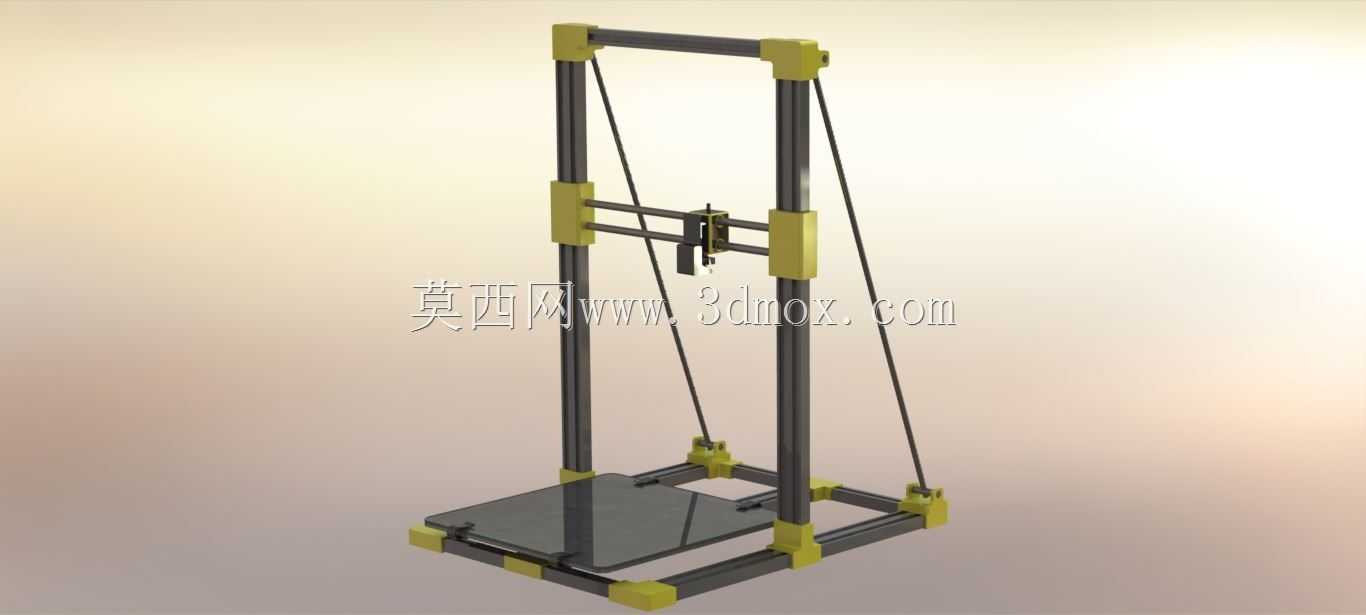

该款铝型材框架结构的熔融沉积成型3D打印设备，主要面向个人创客工作室、中小学校科创教育场景、小型产品研发打样车间等使用场景，可满足小尺寸定制化零部件、创意手办、教学演示样件、工装夹具原型的快速制作需求，无需依赖外部机加工供应链，可在桌面端完成从数字模型到实体零件的转化，大幅缩短小批量定制件的制作周期，降低原型制作的综合成本。设备整体采用开放式铝型材拼接框架结构，四根竖向铝型材作为主体承重立柱，搭配横向连接型材组成矩形稳定框架，铝型材本身自带的标准槽道可实现各功能部件的灵活安装与位置调整，无需额外焊接或复杂打孔作业，既降低了整体装配难度，也方便后期对设备进行改装升级，适配不同的打印尺寸需求。设备的运动系统采用经典的笛卡尔坐标结构，X轴负责打印头的横向移动，Y轴负责热床平台的前后移动，Z轴通过两侧同步带传动带动X轴横梁完成上下升降，三轴运动均搭配直线轴承与光轴配合，保证运动过程的顺滑度与定位精度，可有效减少打印过程中的层纹偏差，提升成型件的表面质量。打印头组件集成了进料挤出机构与加热喷嘴，可兼容PLA、ABS等常见的熔融沉积成型耗材，加热块可快速升温至耗材熔融温度，配合散热风扇保证耗材挤出顺畅，避免堵头故障。底部热床平台采用平整度可调的安装结构，可通过调节边角的调平旋钮保证平台与喷嘴的间距均匀，减少打印首层翘边、脱落的问题，平台表面的贴附层可提升成型件的附着力，打印完成后也可轻松取下零件。电气控制组件集中布置在设备底部框架区域，集成了主控板、电源模块、驱动电机接口，走线沿铝型材槽道规整布置，既避免运动过程中线路剐蹭，也方便后期维护检修。设备整体安装边界适配常规桌面摆放需求，无需额外占用大量车间空间，框架结构的自重较轻，也可根据使用需求灵活转移摆放位置，整体结构兼顾了刚性与拆装便捷性，既可以作为现成的设备结构参考，也可作为3D打印设备改装、教学演示的结构样本，帮助使用者理解FDM3D打印机的运动逻辑与装配关系。
