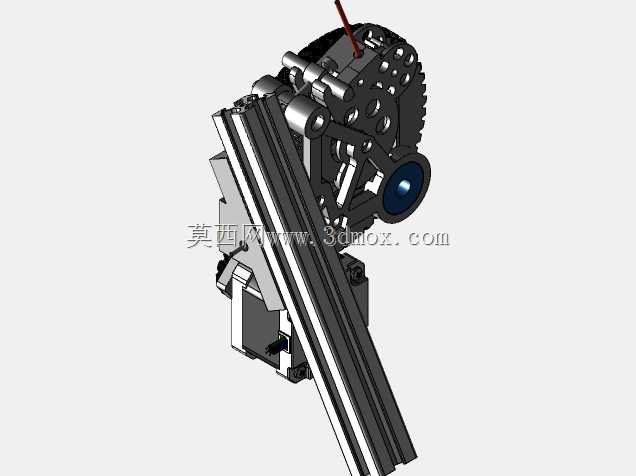

人字齿轮皮带牵引挤出传动机构

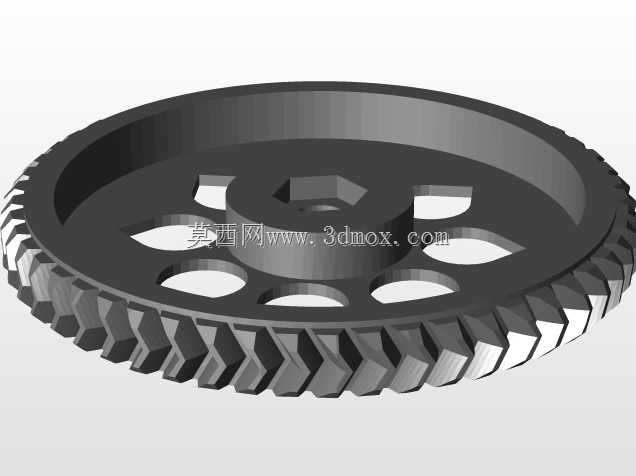

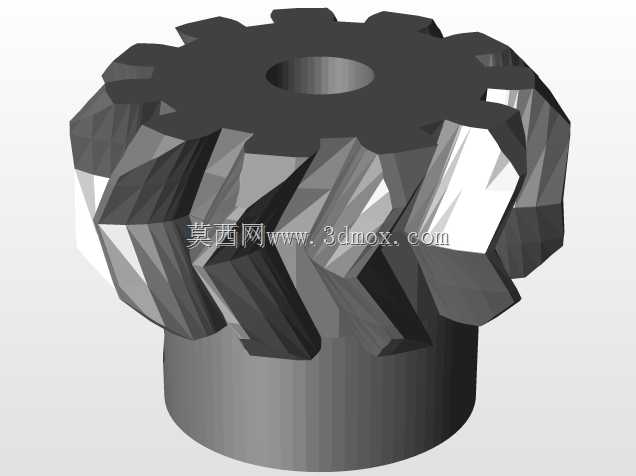

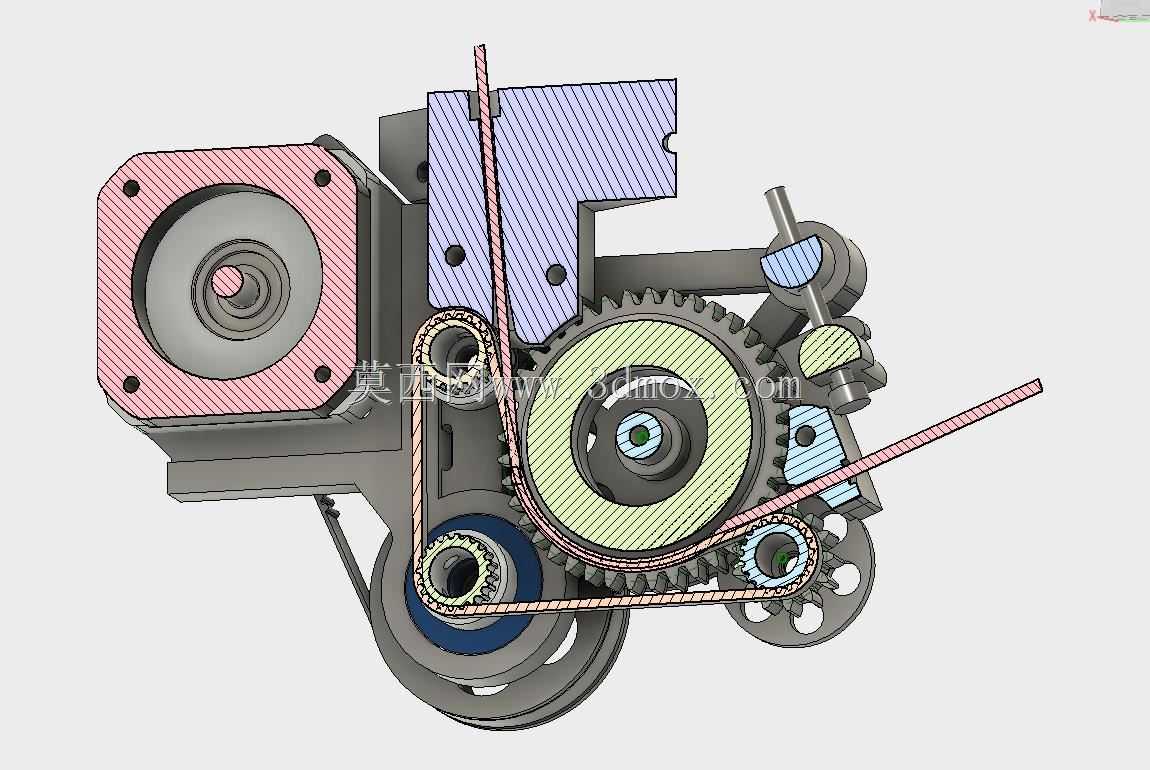

该传动机构主要面向橡塑挤出、线材包覆、3D打印耗材生产等连续成型加工场景，作为挤出设备的核心牵引输送单元，承担着将熔融态物料稳定匀速牵引、输送至定型工位的关键作用，直接决定挤出制品的线径精度、成型均匀性与生产连续性。从功能特性来看，这套机构采用人字齿轮啮合搭配同步皮带传动的复合传动方案，人字齿轮的斜向对称齿形可抵消轴向载荷，相比直齿轮传动具备更高的承载能力与更低的运行噪音，传动过程中啮合重合度高，动力传递更平稳，可有效避免牵引过程中出现速度波动导致的制品粗细不均、表面竹节纹等质量缺陷；同步皮带传动则负责将动力分流至不同牵引辊组，既保证了多辊之间的转速同步精度，又能通过皮带的微量弹性形变缓冲瞬时载荷冲击，避免硬传动连接在物料卡滞时出现齿轮断齿、辊轴变形等故障。设计过程中，整体结构采用模块化集成思路，将齿轮传动组、皮带张紧机构、牵引辊安装座、动力输入接口整合在同一安装基座上，各功能单元布局紧凑，传动路径短，动力损耗低。齿轮组的传动比经过精准匹配，可适配不同挤出速度要求的生产工况，张紧轮的位置预留了调节余量，可根据皮带使用过程中的松弛程度快速调整张紧力，无需拆解整体结构即可完成日常维护。安装边界方面，整体结构的安装孔位采用标准化布局，可直接适配市面主流规格的单螺杆挤出机出料端安装接口，横向与纵向的安装尺寸经过优化，不会与挤出机的加热圈、冷却风环等周边部件产生干涉，输入端可直接连接伺服电机或减速电机输出轴，无需额外加装过渡传动件。牵引辊的工作面采用防滑耐磨设计，可适配不同材质的线材、管材、片材的牵引需求，对PP、PE、ABS、TPU等常见橡塑材质都能提供足够的牵引摩擦力，不会出现打滑、跑偏等问题。整体结构的壳体部分采用剖分式设计，日常检修时可快速打开侧盖检查齿轮啮合状态、添加润滑脂，维护操作便捷，适合长时间连续运行的工业生产场景使用。
