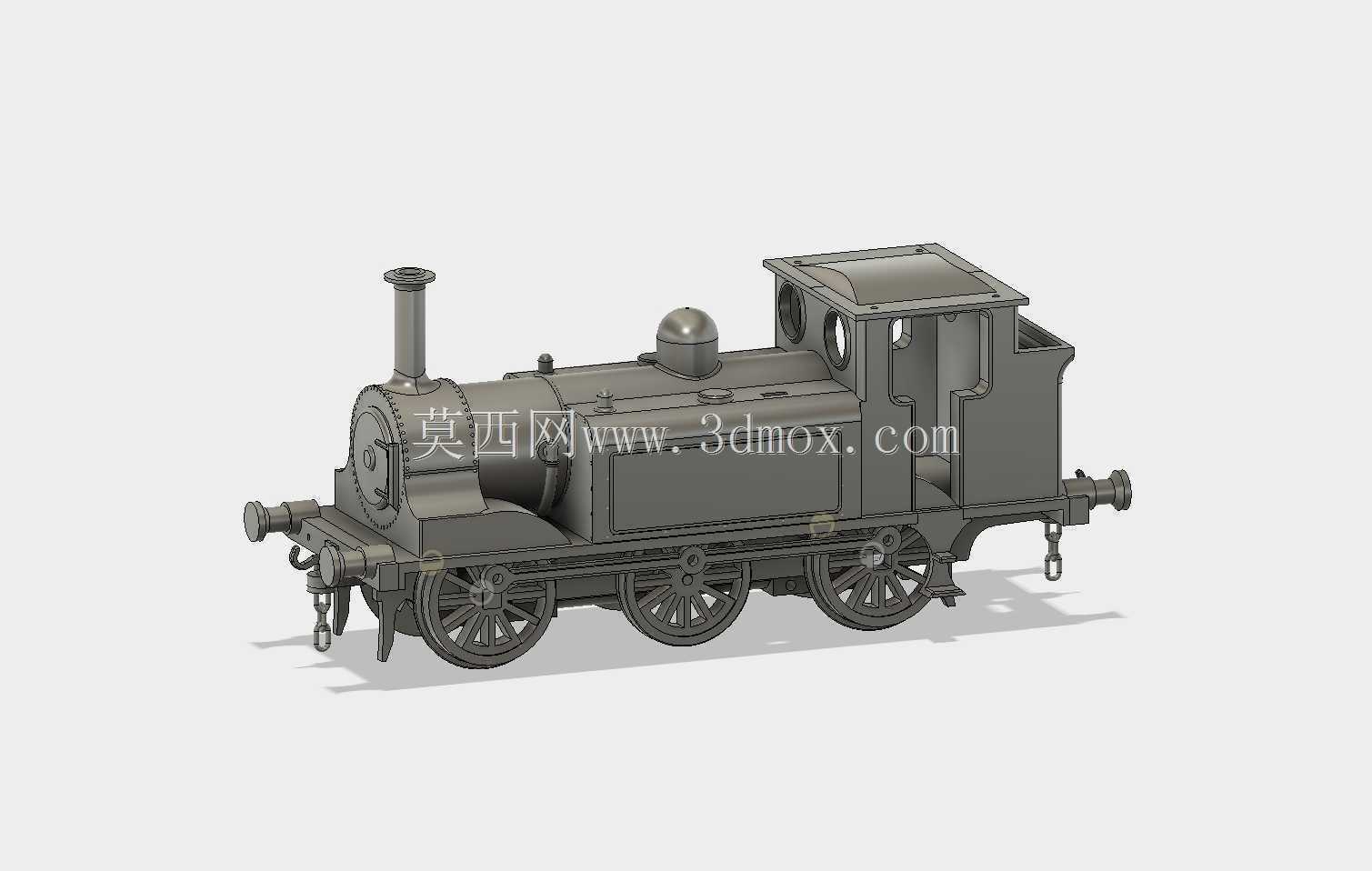

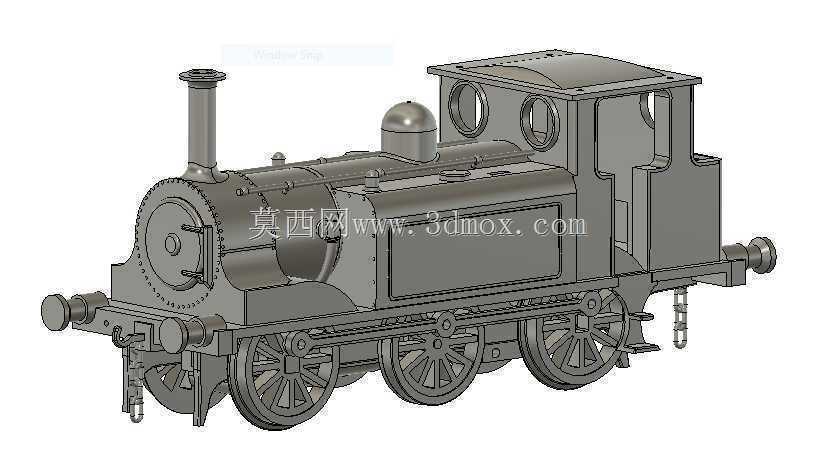

Terrier A1型复古蒸汽机车结构设计

　　这款0-6-0轮式的蒸汽机车三维结构，完整还原了早期工矿调车与支线通勤用小型蒸汽机车的全部机械特征，走行部采用三根动轴无导轮无从轮的布局，轴距紧凑适配小半径曲线线路，在厂区专用线、地方窄轨支线的调车作业场景中，这类小功率蒸汽机车曾凭借转弯半径小、维护门槛低的特点承担了大量零散货运、调车转线的作业任务。模型完整复现了机车的外走板、排障器、车钩缓冲装置的安装接口，车钩中心线高度符合早期铁路车辆连挂的尺寸边界，两端的缓冲饼与挂钩结构可直接与同比例的铁路货运车厢、守车模型完成连挂匹配，满足沙盘场景搭建、静态展品制作的结构精度要求。锅炉部分的烟箱、汽包、烟囱的相对位置严格遵循原车布局，汽包上的安全阀、注水器接口细节均做了结构还原，

　　驾驶室的侧窗、顶棚弧度、扶手栏杆的安装位置符合实车的人机操作边界，司炉操作位、司机操纵阀的安装空间预留充足，可进一步细化内部操纵结构。针对小尺寸3D打印的应用场景，模型拆分了短框架打印版本与大尺寸缩放框架版本，短框架版本适配成型尺寸199mm幅面的桌面级打印机，无需额外拆分即可一次性打印走行部与车体主结构，大尺寸缩放框架版本预留了无线控制系统的安装空间，可集成基于嵌入式控制板的音效与动力模块，实现与轨道控制系统的联动运行。走行部的动轮轮对、连杆、摇杆的传动配合间隙做了适配打印的公差预留，轮缘厚度符合轨道模型的运行尺寸要求，动轮与车架之间的轴箱滑动间隙经过调整，既保证打印后无需额外打磨即可装配，也能满足动态运行时的转动顺滑度需求。改进版的低煤斗后部车体结构，调整了煤仓的外轮廓弧度，更贴近后期改型机车的外形特征，可用于不同年代版本的机车模型制作，覆盖铁路展品复刻、动态轨道模型制作、工业历史教具开发等多个应用方向。
