G级铁路LGB配套转向节联轴器结构

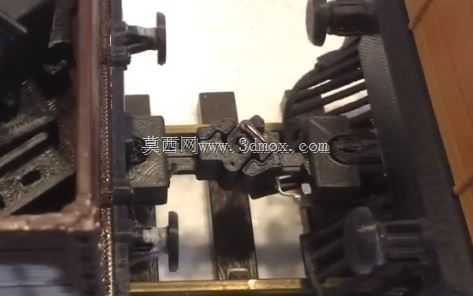

　　这套转向节联轴器主要适配G级铁路模型的走行连接需求，可直接匹配标准LGB配件体系，承担相邻车体间的连接与转向力传递作用，在小曲率轨道运行场景下，能补偿车体间的相对转角与位移，避免模型过弯时出现卡滞、脱钩问题。整套结构包含阀体、固定夹、转向节三个核心组成部分，固定联轴节采用自簧式结构设计，无需额外加装弹性件即可实现基础的锁止与缓冲效果，活动转向节版本则配置弯线联锁结构，可在运行中实现解锁动作，适配带伺服操作的仿真连挂场景。设计阶段针对3D打印的工艺特性做了适配优化，预留了直径8mm的安装孔位，打印完成后仅需用对应规格的圆形锉刀简单清理孔位飞边，即可保证转向节在阀体外壳上的自由转动，无需额外进行铰孔或二次精加工。

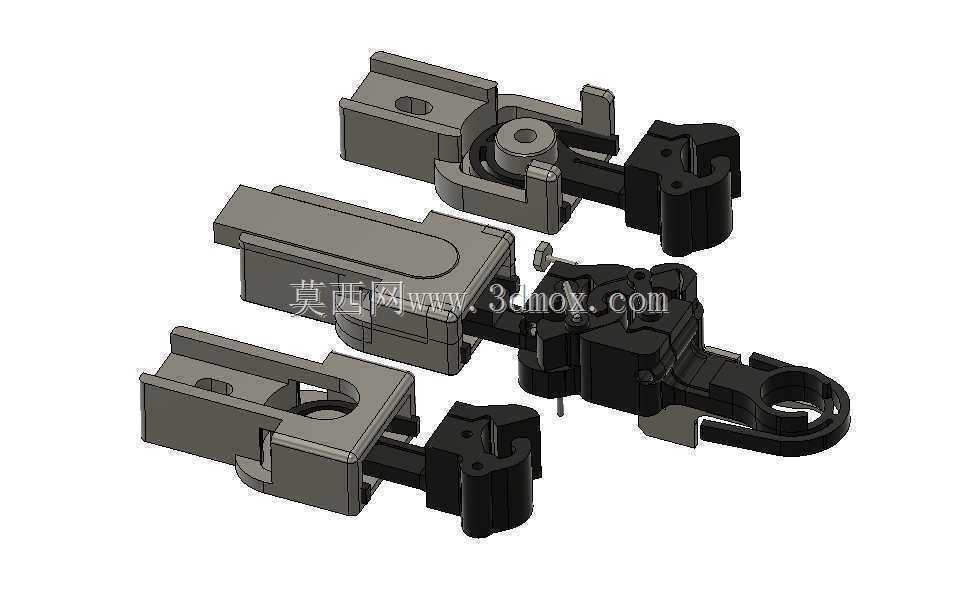

　　结构上共设计了三种车身适配变体，分别对应不同的LGB模型车身安装接口，可覆盖客车、货车、机车三类常见模型的安装需求，无需对原车安装位进行切割改造，直接替换原有车钩即可完成装配。从安装边界来看，阀体部分的安装槽深度与标准LGB车钩安装位完全匹配，固定夹的夹持厚度适配常规模型车体的端板厚度，转向节的转动摆角可满足最小半径轨道的过弯角度需求，连挂状态下的纵向间隙控制在合理范围，既不会因间隙过大导致运行时出现窜动异响，也不会因间隙过小限制转向自由度。活动版本的弯线联锁结构在连挂后可自动锁止，模拟真实车钩的闭锁状态，配合伺服机构可实现远程解钩操作，适配带自动连挂解挂功能的仿真模型场景。自簧式固定联轴节的弹性变形量经过反复验证，既能在直线运行时保持足够的连接刚度，传递牵引力与制动力，也能在过弯或通过道岔时提供足够的补偿量，抵消车体间的位置偏差，减少运行过程中的冲击。
