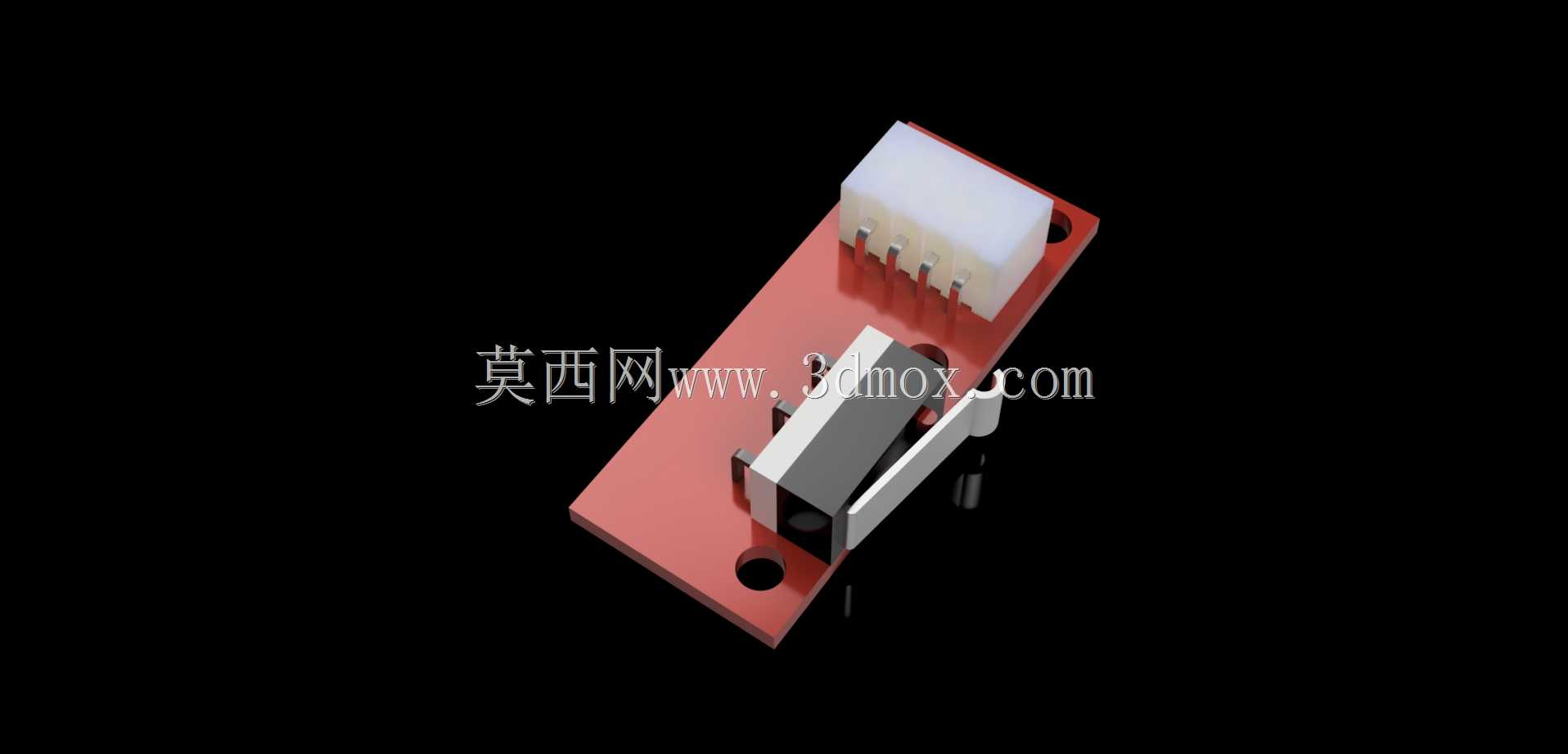

3D打印机用通用机械止动限位组件

这款机械止动组件是面向桌面级FDM3D打印机运动轴端限位场景开发的功能性部件，主要部署在打印机X、Y、Z三个直线运动轴的行程两端位置，承担运动轴的硬限位触发、原点位置校准两大核心功能，能够在打印头或热床运动到行程边界时快速触发信号，让设备主控及时切断运动驱动输出，避免运动部件超程撞击机架造成结构损坏，同时也能在设备每次开机复位时提供精准的原点位置参考，保障打印坐标系的定位精度一致性。

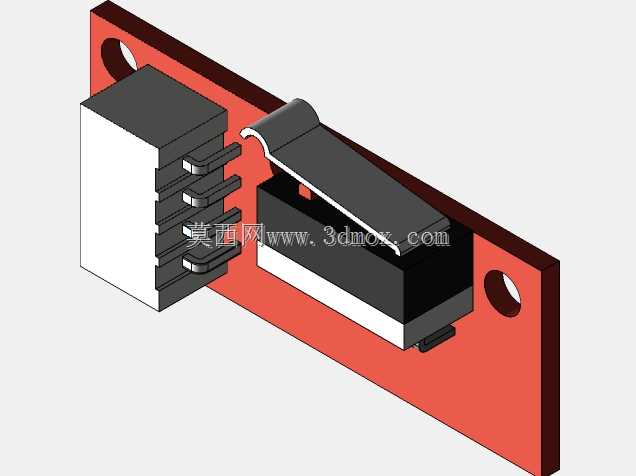

从功能特性来看，该组件集成了微动触发开关与安装承载基座两部分结构，触发摆杆采用弹性金属材质，具备适中的触发力度与复位回弹性能，既不会因为运动部件接触力度过小导致信号漏触发，也不会因为触发阻力过大造成运动步进电机丢步，触发响应延迟控制在毫秒级，完全匹配桌面级3D打印机的运动控制节奏。基座采用平直板式结构，表面做了平整化处理，预留的两个安装孔位采用标准圆孔设计，能够直接适配市面上多数开源3D打印机的铝型材机架安装孔距，不需要额外做转接件改造，安装时只需要用对应规格的螺丝穿过安装孔锁紧在型材槽位即可，后续维护更换也可以直接拆装，不需要拆解周边其他走线或结构件。

设计思路上，这款组件优先考虑了3D打印机的紧凑安装空间需求，整体结构做了扁平化处理，整体厚度控制在较薄的区间，不会过多占用轴端的有限安装空间，同时将接线接插件直接集成在基座上方，接插件引脚做了标准化间距设计，能够直接对接打印机常用的杜邦线接口，不需要用户自行焊接接线，降低了组装接线的出错概率。基座上的开关安装位做了定位卡槽设计，装配时开关可以直接卡入卡槽定位，不需要反复调整开关位置就能保证触发摆杆的伸出长度处于合理区间，保障触发位置的一致性。

在安装边界方面，组件的整体长宽尺寸适配2020、2040系列常用铝型材的安装面宽度，安装孔中心距匹配型材的标准槽间距，触发摆杆的伸出长度经过校准，当运动轴的触发挡片接触摆杆到触发信号输出的行程控制在1-2mm区间，既不会因为行程过长导致超程余量不足，也不会因为行程过短导致误触发。组件的整体高度控制在较低范围，安装后不会突出到运动轴的运行路径上方，不会和运动的打印头、热床等部件产生干涉，同时接插件的位置高于基座平面，接线后线束可以顺着型材槽位走线，不会出现线束剐蹭运动部件的问题。
