3D打印用1.75mm六角热端结构设计

　　在桌面级FDM熔融沉积成型3D打印设备的挤出系统中，热端是直接决定耗材熔融质量、出丝稳定性的核心执行部件，本次设计的六角结构热端适配直径1.75mm的打印耗材，是针对桌面级设备安装、维护、散热需求做了定向优化的挤出端部件。从实际应用场景来看，这类热端广泛适配各类入门级、进阶级桌面FDM打印机，不管是DIY组装机型、原厂量产的桌面打印设备，还是部分改装型的小型工业FDM设备，都可以通过匹配对应的安装固定座完成替换使用，日常打印PLA、ABS、PETG等常见热塑性打印耗材时，该结构的热端都能提供稳定的熔融输出条件。

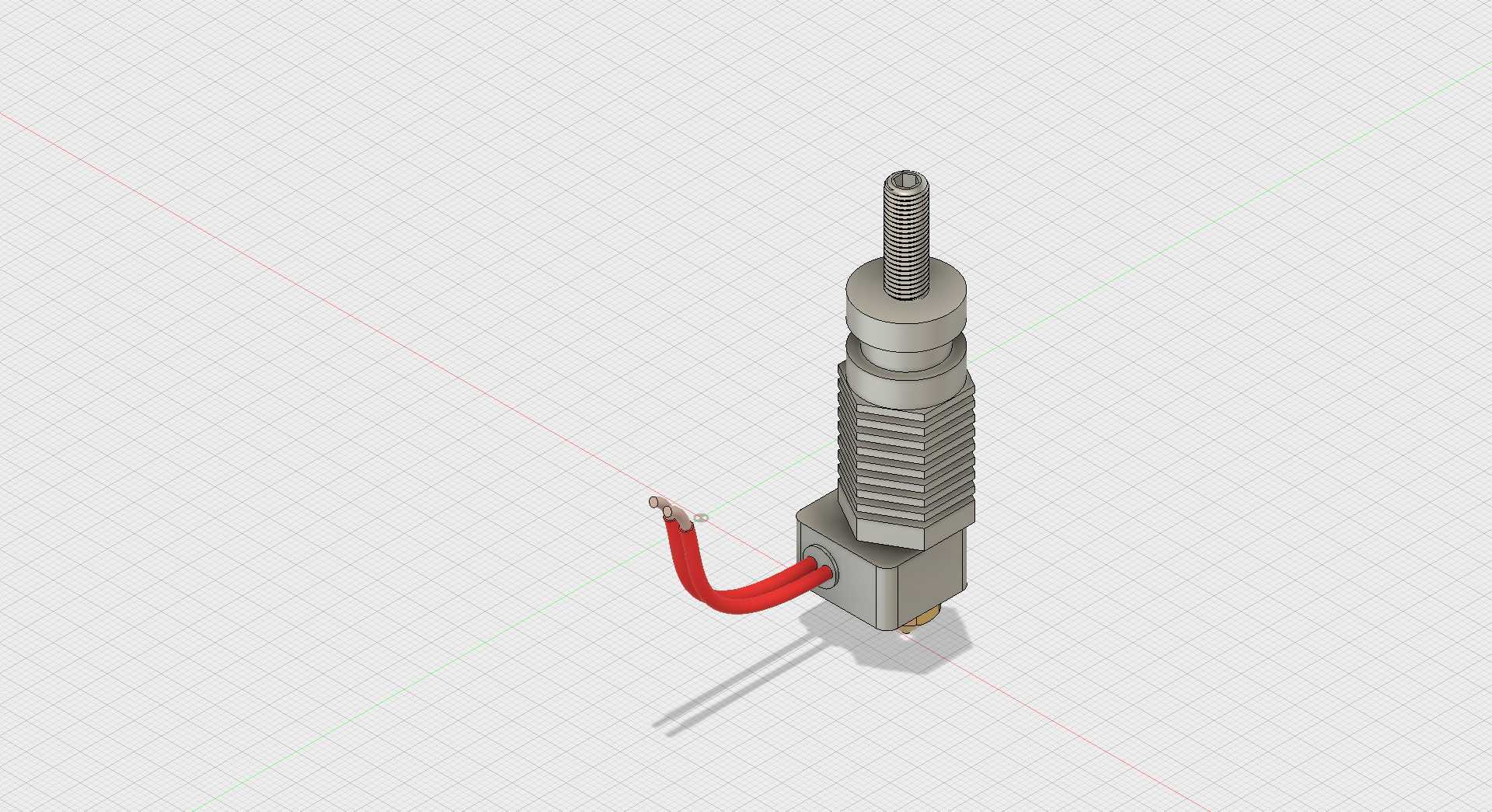

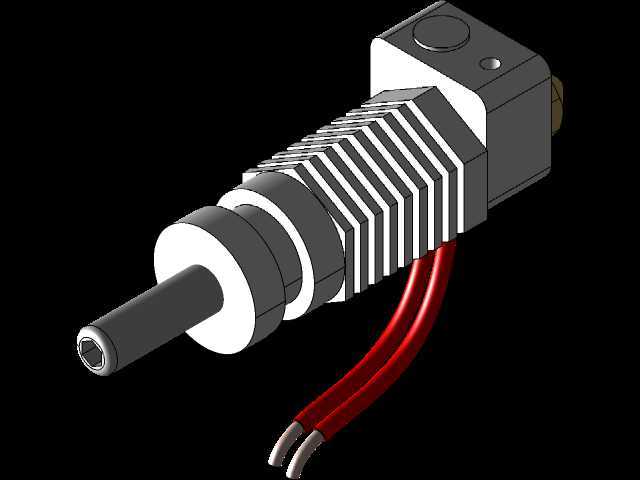

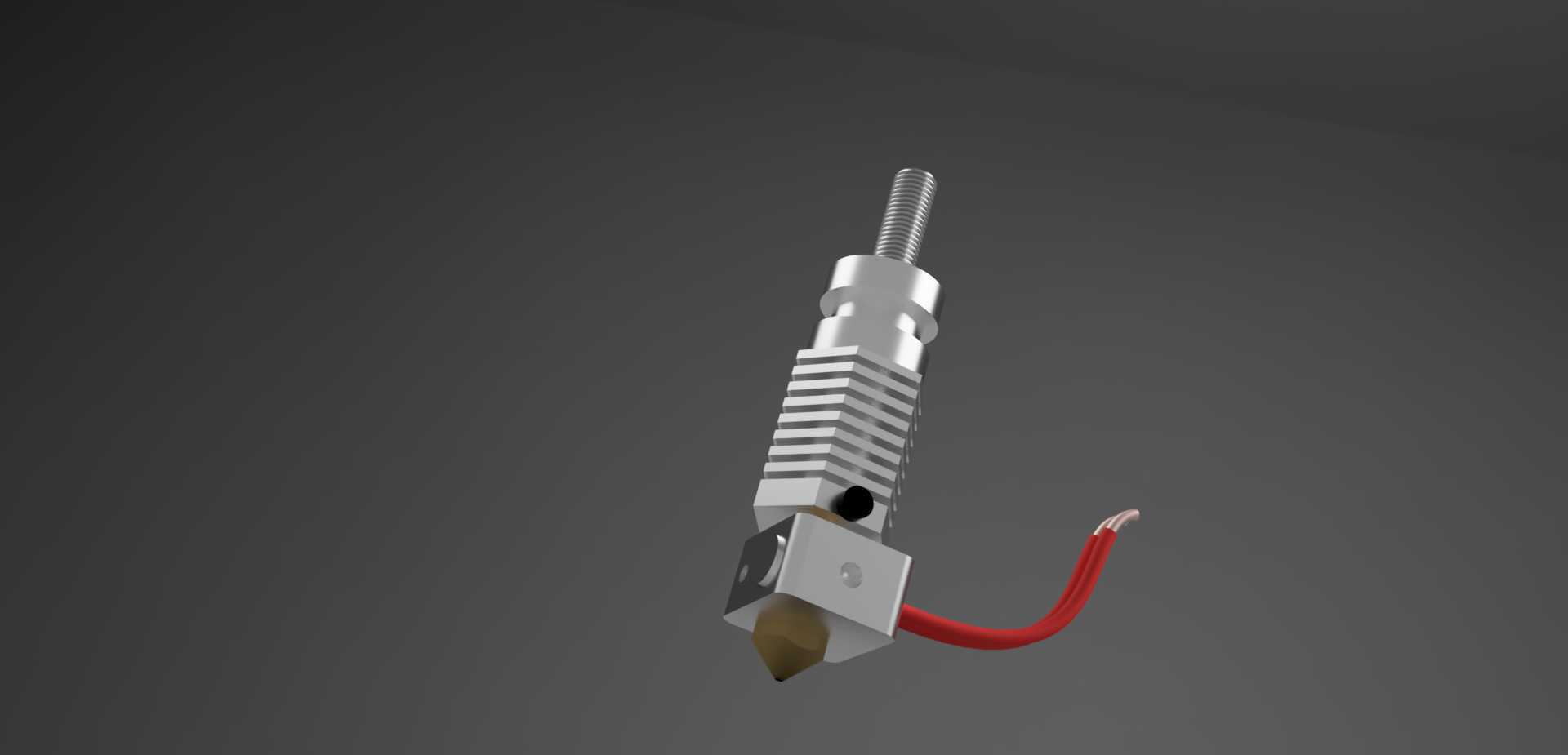

　　从产品功能特性来看，该热端采用六角形的主体基座设计，区别于传统圆柱形热端的结构，六角基座可以直接用开口扳手或者活动扳手夹持固定，在更换喷嘴、清理喉管残留耗材的时候，不需要额外借助专用夹具固定热端主体，就能完成喷嘴的拆装操作，大幅降低日常维护的操作难度，也能避免拆装过程中因为夹持不稳导致的加热块、喉管变形问题。热端上部的散热段采用环形鳍片结构，这种等距分布的环形散热鳍片可以有效增加与空气的接触面积，不管是搭配被动散热还是加装轴向散热风扇，都能快速将喉管上部的热量导出，避免耗材在喉管段提前软化膨胀造成堵头故障，保证耗材能够以固态形态顺畅输送到加热熔融区域。热端下部的加热块集成了加热棒与温度传感器的安装孔位，接线端采用侧出式的接线结构，红色耐高温引线直接从加热块侧面引出，能够避免引线长期靠近高温区域出现绝缘层老化破损的问题，同时侧出的走线方式也能减少热端整体的轴向安装空间占用，给打印平台的Z向运动留出更多行程余量。顶部的进料段采用标准外螺纹结构，能够直接适配市面上通用的远程Bowden挤出接头或者近程挤出机的进料固定座，不需要额外加工转接件就能完成装配，通用兼容性较强。

　　从设计思路层面来说，该热端的结构设计优先平衡了安装维护便利性、热场稳定性、通用适配性三个核心需求。首先六角基座的尺寸设定参考了常用标准扳手的开口规格，对边距离控制在常规扳手可夹持的范围内，不需要用户定制专用工具就能完成维护操作；其次散热鳍片的间距、高度经过反复调整，既保证足够的散热面积，又不会因为鳍片过密导致积灰难以清理，长期使用过程中散热效率的衰减幅度更小；加热块的流道采用同轴度较高的直通孔设计，耗材从喉管进入后可以直接到达喷嘴的熔融腔，减少流道内的耗材残留死角，降低不同颜色耗材切换时的串色长度，也能减少长期使用后残留耗材碳化造成的堵头概率。喷嘴部分采用标准的M螺纹接口，和市面上同规格的通用喷嘴完全兼容，用户可以根据打印需求更换不同孔径、不同材质的喷嘴，不需要整体更换热端总成，降低后期使用的耗材成本。

　　从外形尺寸与安装边界来看，该热端整体轴向长度控制在常规桌面级打印机挤出机构的安装尺寸范围内，六角基座的最大对边尺寸不会和挤出机构的其他运动部件产生干涉，上部的外螺纹进料段长度足够适配不同厚度的安装固定板，用户可以根据自身设备的安装板厚度调整锁紧螺母的位置，保证热端安装后的垂直度。散热段的外径小于六角基座的对边尺寸，安装时可以直接从安装板上方穿入固定，不需要从下方对位装配，组装过程更加便捷。加热块的侧面接线位置距离喷嘴端面有足够的安全距离，即使打印过程中喷嘴加热到260℃的常用高温区间，接线端的温度也能保持在耐高温引线的耐受温度范围内，不会出现引线融化、短路的问题。需要注意的是，安装该热端时要保证进料喉管与加热块、喷嘴的同轴度，锁紧喷嘴时要在加热到工作温度后进行热锁紧，避免冷态锁紧导致的漏料问题，同时散热段的散热风向要顺着鳍片的轴向流动，保证散热气流能够完整流过所有鳍片表面，达到最优的散热效果，避免热量向上传导导致挤出齿轮段的耗材提前软化，造成挤出打滑、送料不足的打印缺陷。
