小型高精度Nema11步进电机结构设计

　　在桌面级精密自动化设备的选型与结构适配过程中，小规格步进电机的安装边界、输出扭矩与机身尺寸的匹配度，往往是决定整机紧凑性与运行精度的核心要素之一。这款Nema11规格的步进电机，主要面向安装空间受限、对定位精度有明确要求的轻载驱动场景，常见于小型3D打印设备的挤出机构进给、桌面级点胶机的针头位移驱动、实验室小型分析仪器的样本台移位、精密光学设备的镜片微调机构，以及小型电子装配设备的送料工位驱动等场景，这类场景普遍不需要大扭矩输出，但对电机的安装占位、步距精度、运行平稳性有较高要求，无法用更大规格的Nema17或Nema23电机替代，否则会直接挤占其他功能部件的安装空间，导致整机体积超标。

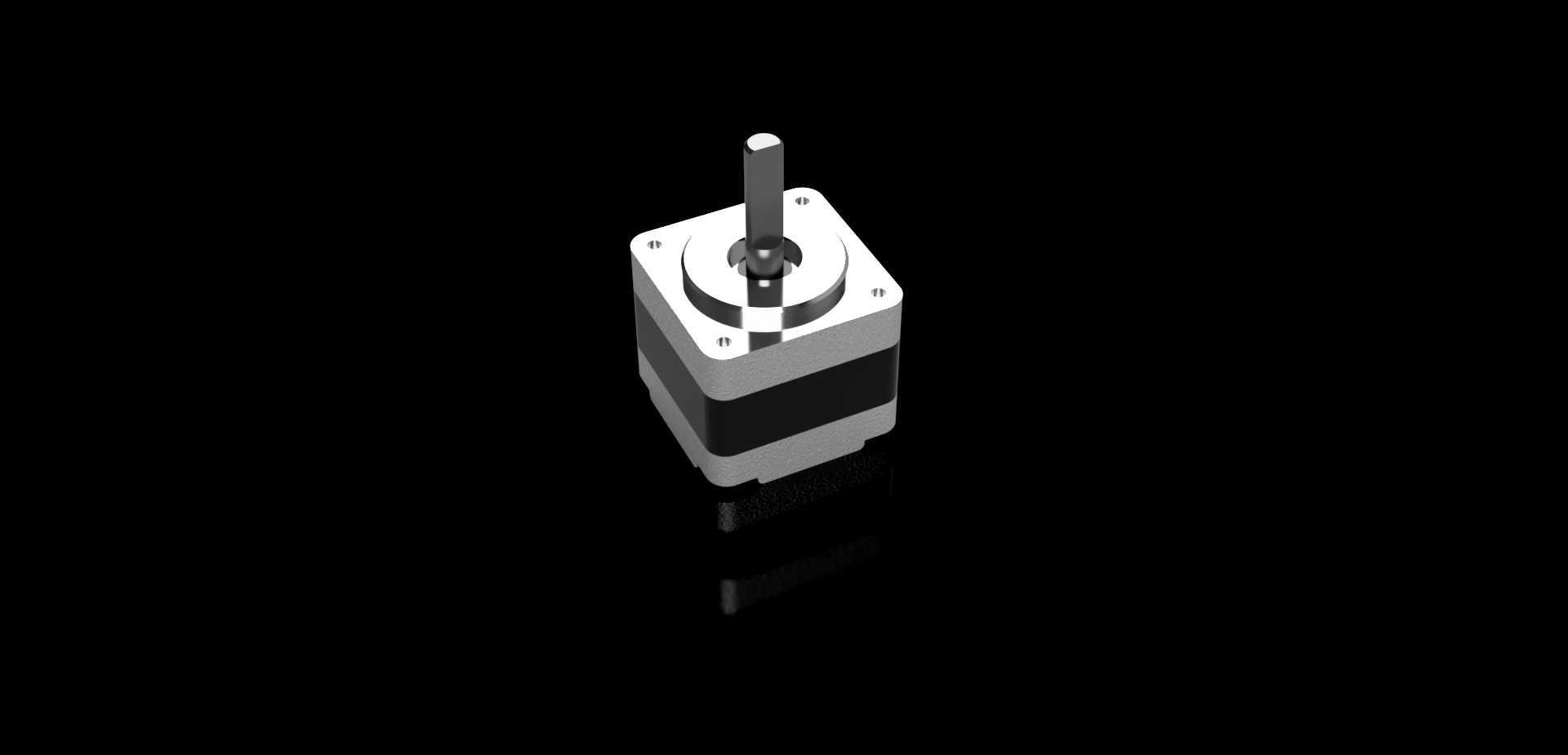

　　从结构设计逻辑来看，这款电机采用标准的Nema11法兰安装界面，法兰安装孔的孔距严格遵循行业通用的28mm间距规范，安装孔为通孔设计，可直接适配M3规格的内六角螺丝从电机前端面锁入安装基板，不需要额外制作转接板，能大幅降低结构设计阶段的适配工作量。电机机身采用方形叠片定子结构，外壳做了阳极氧化发黑处理，既可以提升定子叠片的结构强度，减少运行过程中的电磁振动带来的外壳共振，也能在紧凑安装空间内起到一定的防锈、抗剐蹭作用，适配工业现场或实验室环境下的长期使用需求。电机输出轴采用单出轴D型切边设计，轴径为标准5mm规格，D型切边的平面可以直接与同步轮、联轴器的紧定螺丝贴合，避免传动过程中出现轴与连接件的相对打滑，不需要额外在轴上加工键槽，兼顾了小尺寸轴的结构强度与传动可靠性，输出轴的伸出长度控制在适配常规小型同步轮、微型联轴器的范围内，不会因为轴伸过长导致悬臂负载过大，影响轴承的使用寿命。

　　从内部功能特性来看，这款电机的定子绕组采用多槽集中绕线方式，在有限的机身截面内最大化绕组的槽满率，保证在低电流驱动下就能输出足够的保持扭矩，满足轻载场景下的启停定位需求，不会因为负载波动出现丢步问题。电机前后端盖采用压铸铝合金材质，端盖上集成了轴承安装位，前后各配置一个微型深沟球轴承，对输出轴形成双支撑结构，相比单轴承支撑的同规格电机，能承受更大的径向负载，适配同步带传动、齿轮传动等存在径向力的传动方式，不会因为长期径向受力导致输出轴偏心、运行卡顿。电机的出线端位于机身尾部，出线方向与输出轴同轴，不会在电机的径向方向额外占用安装空间，方便结构设计时在电机尾部布置走线槽或编码器安装位，部分需要闭环控制的场景，也可以直接在尾部适配同规格的磁电编码器，不需要对电机端盖做额外改造。

　　在实际选型适配过程中，需要重点关注这款电机的机身长度对应的扭矩参数，不同叠厚的Nema11电机输出扭矩差异较大，这款常规叠厚的版本可以满足0.1N·m以内的持续运行扭矩需求，适配导程2mm的T型丝杆时，可以驱动1kg以内的负载做平稳直线运动，完全覆盖桌面级精密设备的轻载驱动需求。安装时需要注意，电机法兰面与安装基板之间要保证贴合平整，避免安装面存在倾斜导致电机输出轴与传动部件不同心，进而产生运行噪音大、轴承磨损加快的问题；如果采用同步带传动，同步带的张紧力要控制在合理范围内，避免过大的径向拉力长期作用在输出轴上，导致轴承提前失效。另外，这款电机的步距角为标准的1.8度，也就是整步运行下一圈200个脉冲，搭配常规的细分驱动器可以实现更小的步进当量，满足微米级的定位需求，适配绝大多数开环控制的小型精密设备的控制要求，不需要额外更换高分辨率电机就能达到预期的定位精度。

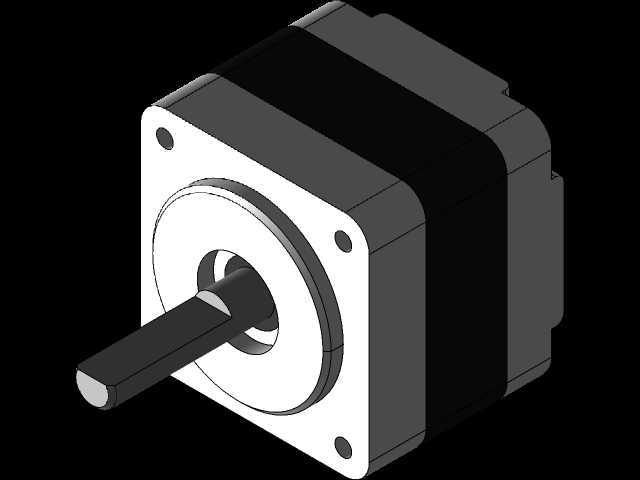

　　从三维建模的角度来看，这款模型完整还原了电机的所有外部安装特征，包括法兰安装孔的位置与尺寸、输出轴的D型切边尺寸、机身的倒角与外观细节、尾部出线位的结构，在做整机结构装配时，可以直接将模型导入装配体中做干涉检查，提前验证电机与周边结构件、传动件的安装间隙，避免实际加工组装时出现零件干涉、安装孔位不对中的问题。建模过程中对电机的外部圆角、端盖与机身的配合台阶、输出轴的轴肩位置都做了1:1的还原，没有做过度简化，能满足结构设计阶段的所有装配验证需求，不需要设计师再手动测绘电机尺寸重新建模，能大幅缩短小型精密设备的结构设计周期。
