20x20规格V形槽工业挤压铝型材

　　在轻型自动化设备、桌面级工装治具、小型输送线的搭建场景里，20x20截面的V形槽挤压型材是出镜率极高的基础构件，这类型材最早是从欧标铝型材体系里衍生出的专用槽型品类，和普通T槽铝型材相比，V形槽的结构设计直接适配V型滚轮的行走轨迹，不需要额外加装直线导轨就能实现滑动副的搭建，在低负载、短行程的直线运动场景里能大幅压缩整体搭建成本与装配周期。

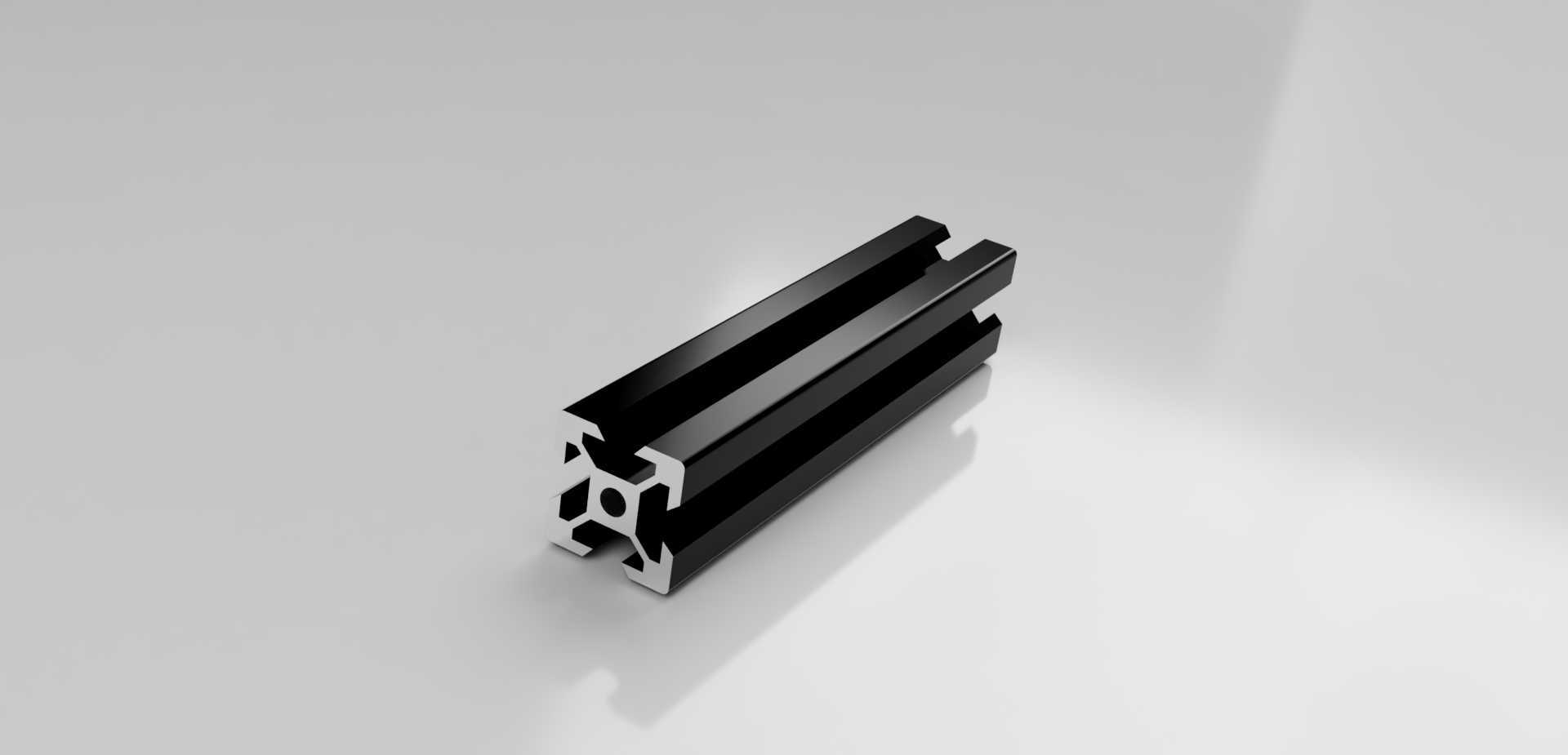

　　从截面设计逻辑来看，这款型材的外轮廓为严格的20mm×20mm正方形，四个端面均做了极小的R角过渡，既避免挤压成型后的锐边割伤装配人员，也能保证型材拼接时的端面贴合度；四个角位对称布置V形槽结构，槽口的夹角经过反复校核，刚好匹配标准V型滚轮的90度接触面，滚轮在槽内行走时不会出现卡滞、偏磨的问题，槽道内部的壁厚经过受力仿真优化，在常规6063-T5材质的硬度条件下，单根1米长度的型材作为水平导轨使用时，中部静载承重能达到15kg以上，变形量控制在0.2mm以内，完全满足小型检测设备、3D打印机运动轴、桌面移栽机构的精度要求。

　　型材的中心位置设计有贯通的安装孔位，既可以作为穿线通道走设备的信号线、低压气管，也能攻丝后用于端面连接板的固定，不需要额外在型材端面加工沉孔；四个侧面的非槽位区域壁厚均匀，挤压成型时的出料速度一致性好，不会出现局部壁厚差导致的型材弯曲、扭拧变形，出厂前的校直工序能保证每米直线度控制在0.3mm以内，不需要二次校直就能直接用于装配。

　　实际应用中，这类V形槽挤压型材的安装边界非常灵活，因为截面尺寸小，既可以单根作为小型滑动机构的导轨使用，也可以多根拼接组成设备的整体框架，搭配对应的角码、T型螺栓、端盖等标准配件，不需要焊接、表面喷涂等二次加工，现场装配只需要内六角扳手就能完成全部搭建工作，后期改造、调整结构时也能快速拆装，不会像焊接框架那样出现不可逆的结构改动。在电子行业的小型流水线、实验室的测试工装、创客群体的DIY设备搭建场景里，这种小规格V形槽型材因为重量轻、装配便捷、成本可控的特点，已经逐步替代了同尺寸的T槽铝型材，尤其是需要集成直线运动功能的结构里，省去了外购导轨的成本与安装调整的工作量，只需要配套对应的V型滚轮组件就能实现顺滑的直线运动，滚轮和V槽的接触属于线接触形式，运行阻力小，磨损量低，日常维护只需要定期清理槽内的灰尘、碎屑，不需要额外加注润滑脂，在无尘车间、洁净实验室这类对油污有管控的场景里也能正常使用。

　　从挤压工艺的角度来说，这款型材的分流孔设计对称，挤压时金属流动均匀，成型后的截面尺寸公差能控制在±0.2mm以内，槽口的位置度偏差不超过0.1mm，多根型材拼接时，V槽的对齐度不需要反复调整就能保证滚轮顺畅通过；型材表面做了常规的阳极氧化处理，氧化膜厚度在8-12μm之间，既具备基础的防锈、防腐蚀能力，表面的哑光质感也不会在设备使用过程中产生反光干扰视觉检测类设备的成像，表面硬度也能达到HV250以上，日常装配、使用过程中不容易产生划痕，长期使用也能保持外观的整洁度。

　　在结构选型阶段需要注意，这款20x20规格的V形槽型材因为截面尺寸限制，不适合用于大负载、长行程的运动机构，当单根支撑跨度超过800mm时，需要在型材中部加装支撑座避免下挠变形，作为承重框架使用时，整体框架的连接角码需要选用带定位销的加强型角码，避免设备运行过程中因为振动导致连接松动；如果用于有防静电要求的场景，也可以在氧化前做导电氧化处理，保证型材表面的电阻满足防静电工位的使用要求。和同规格的钢制方管相比，这款铝型材的重量只有钢制方管的三分之一左右，整体设备的重量能大幅降低，方便设备的搬运与位置调整，同时铝型材的挤压成型工艺成熟，批量生产的尺寸一致性好，不需要二次加工就能直接装配，综合成本甚至低于需要切割、喷漆、焊接的钢制框架，这也是这类小规格V形挤压型材在轻型自动化领域应用越来越广泛的核心原因。
