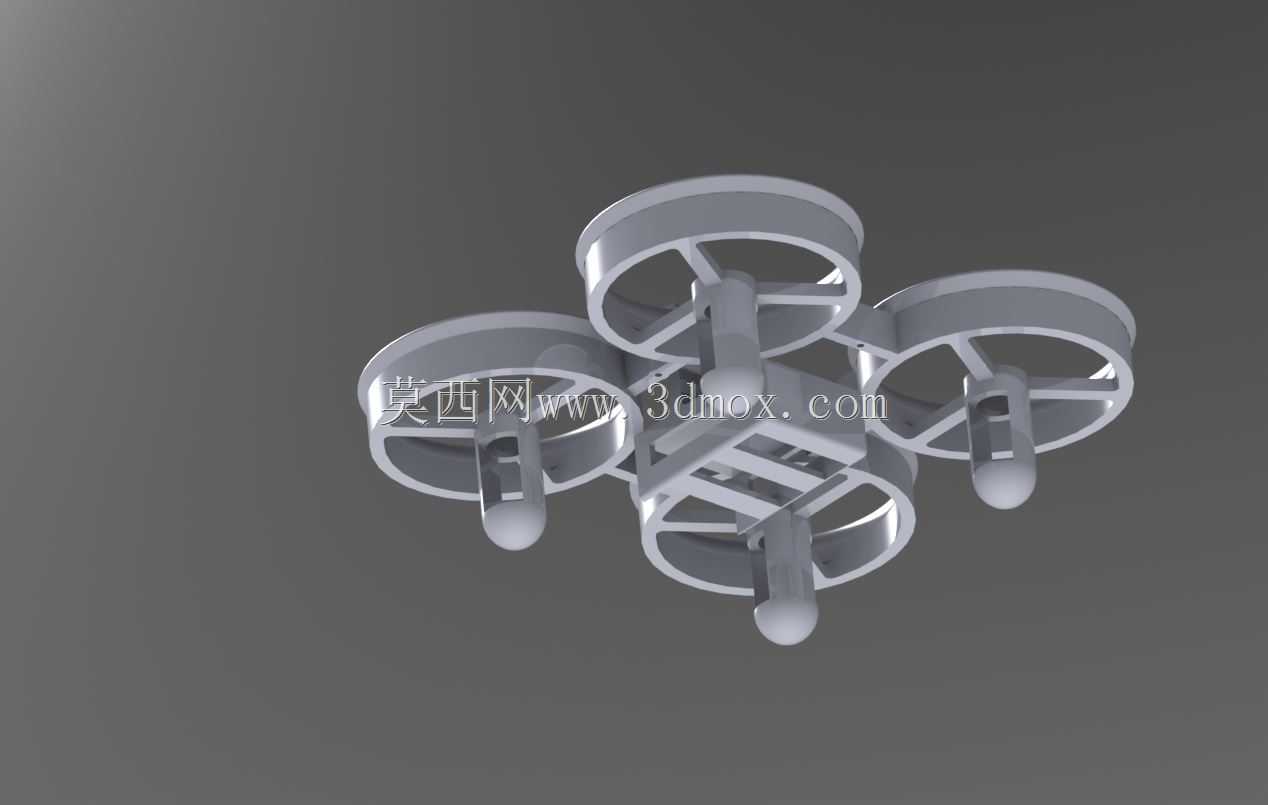

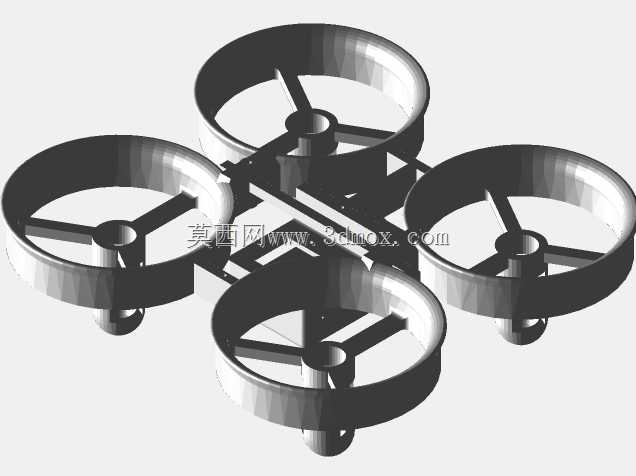

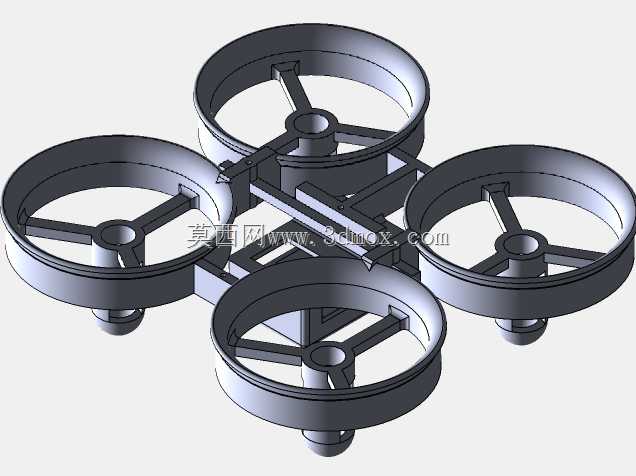

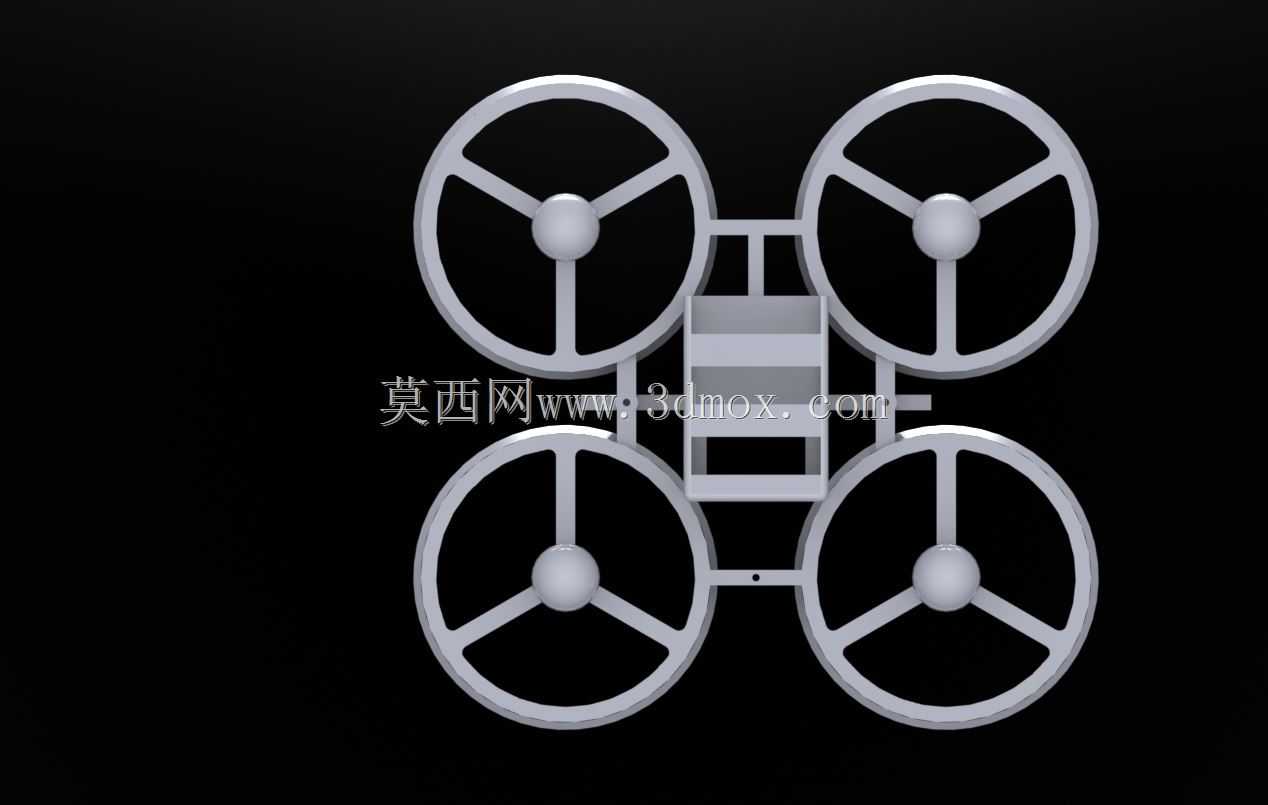

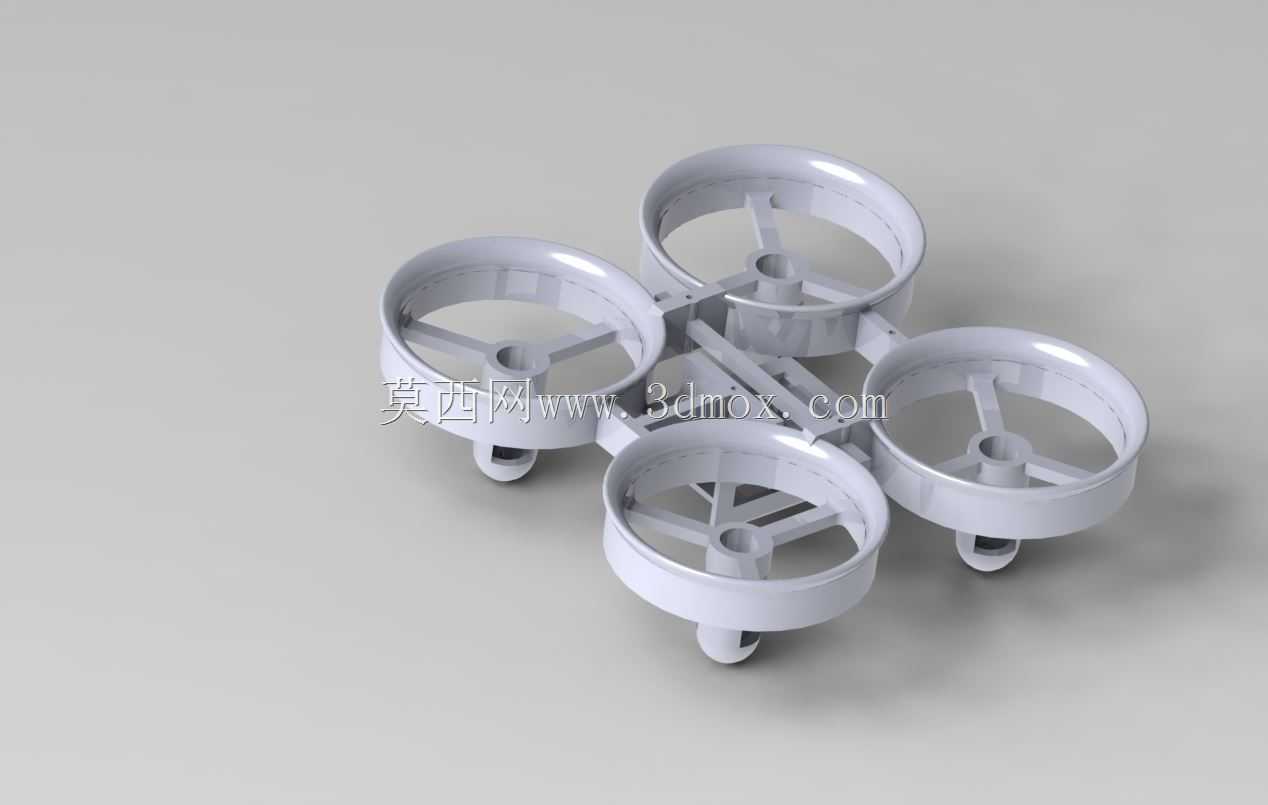

JJRC H36四轴无人机3D打印机架结构

这款四轴飞行器机架专为小型室内穿越类航拍娱乐场景设计，适配JJRC H36系列微型无人机的改装与维修需求，主要面向航模爱好者、青少年科创教学以及微型无人机DIY创作群体使用。作为整机的核心承载结构，机架承担着固定飞控主板、动力电机、电池以及保护桨叶的核心作用，一体化的涵道式外圈设计可以在飞行碰撞时有效吸收冲击力，既避免高速旋转的桨叶划伤使用者，也能降低炸机时内部电子元件的损坏概率，尤其适合室内狭小空间的飞行练习与新手操作场景。设计过程中以原厂实测尺寸为基准做了针对性优化，在保留原有安装孔位精准对位特性的基础上，对机臂衔接处、电机固定座等受力薄弱位置做了加厚加强处理，既保证了各部件安装的同轴度与配合精度，也提升了整体结构的抗扭、抗摔性能，减少飞行过程中机架共振带来的飞行姿态不稳问题。整体采用对称式四轴布局，涵道外圈与中心安装板通过镂空式加强筋连接，在保证结构强度的同时尽可能削减了不必要的冗余材料，有效降低了整机自重，能够提升飞行续航时长与机动响应速度。机架的安装边界完全匹配原厂配件规格，四个电机座的孔径与间距适配对应型号的空心杯电机，中心区域的安装平面预留了飞控与电池的安装空间，无需额外打磨修改即可直接完成组装，涵道的内径尺寸与原厂桨叶尺寸完全契合，不会出现桨叶擦碰圈壁的问题。整体结构采用一体化打印友好设计，无需添加额外支撑即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可投入使用，材料选用常规PLA塑料即可满足日常飞行的强度需求，也可根据使用场景选择韧性更好的PETG材料提升抗摔性能，非常适合爱好者自行打印制作替换配件，降低航模使用与维修的成本。
