剪式手动螺旋顶升支撑结构设计

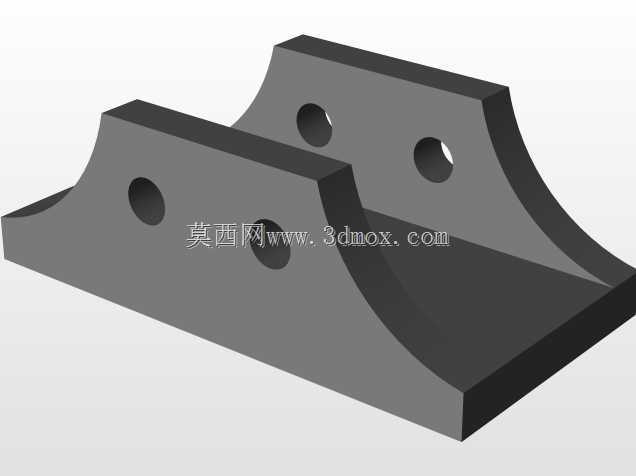

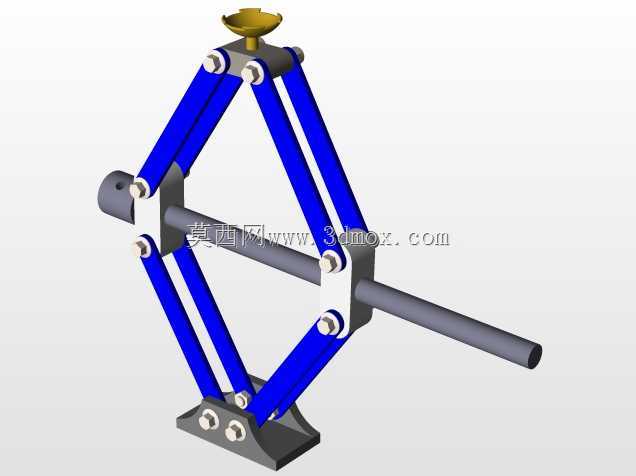

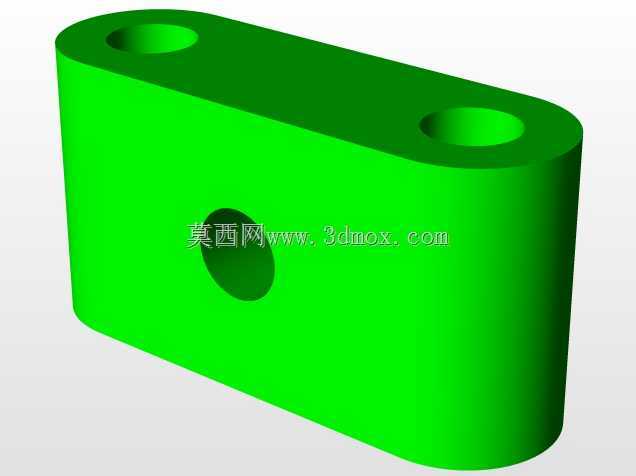

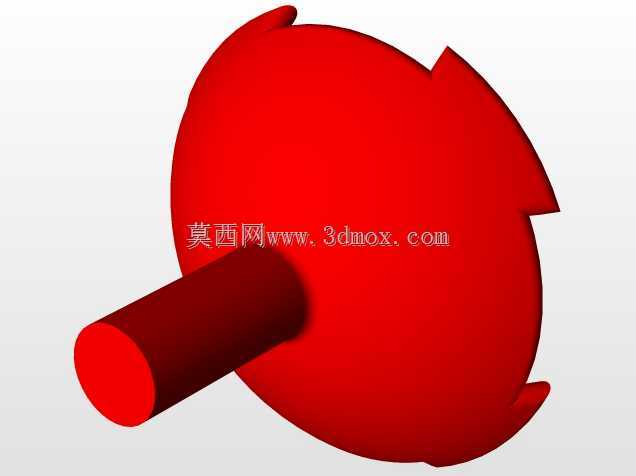

这款剪式螺旋顶升结构是面向小型设备检修、重物临时抬升场景设计的手动承重装置，核心采用剪式连杆增力结构搭配螺旋传动副，无需外接动力源即可完成稳定的顶升作业，在汽修门店小型车辆局部抬升、机加工车间工件调平、仓储场景重型货箱低位举升等场景中都能适配使用。整体结构采用对称双剪臂布局，底部支撑脚做了外扩式加宽处理，展开后支撑边界宽度可达收拢状态的2.3倍，能够在不平整的硬质地面上获得足够的支撑稳定性，避免顶升过程中出现侧翻风险；顶部承托座做了内凹防滑纹理设计，与被支撑物件接触时可增大摩擦力，防止重物滑移脱落。设计过程中优先考虑手动操作的省力特性，螺旋副采用大导程梯形螺纹设计，既具备足够的轴向承重能力，又能降低旋转操作时的扭矩需求，操作人员仅需配套标准摇杆即可完成顶升与回落操作，螺纹副自带的自锁特性可在任意顶升高度实现位置锁止，无需额外加装锁止机构即可避免承重后自动回落的安全隐患。剪臂主体采用等强度设计思路，臂身中部做了轻量化挖槽处理，在保证结构抗弯、抗剪强度满足额定承重需求的前提下，尽可能降低整体自重，方便单人搬运转移；各铰接点位均采用耐磨衬套配合销轴连接，长期往复使用也不会出现明显的旷量，维护时仅需定期在铰接点与螺纹副处涂抹润滑脂即可，整体维护成本极低。收拢状态下整体结构厚度较小，可轻松塞入车辆底盘、设备底座等低位间隙中，适配最小离地间隙仅为几十毫米的作业场景，顶升行程可覆盖常规小型检修作业的高度需求，完全能够满足日常民用、小型工业场景下的临时顶升支撑需求。
