六角孔星形手拧调节旋钮结构设计

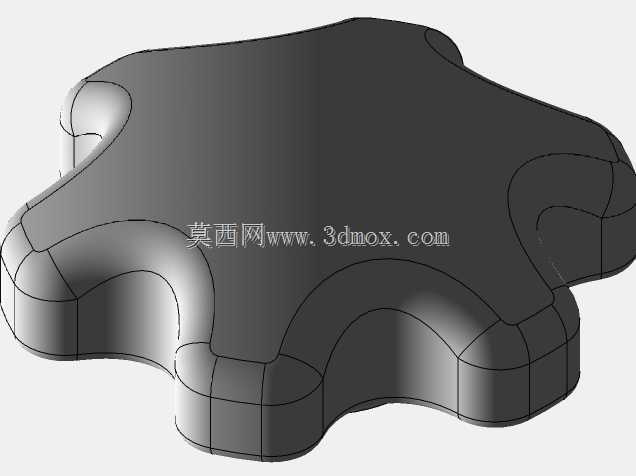

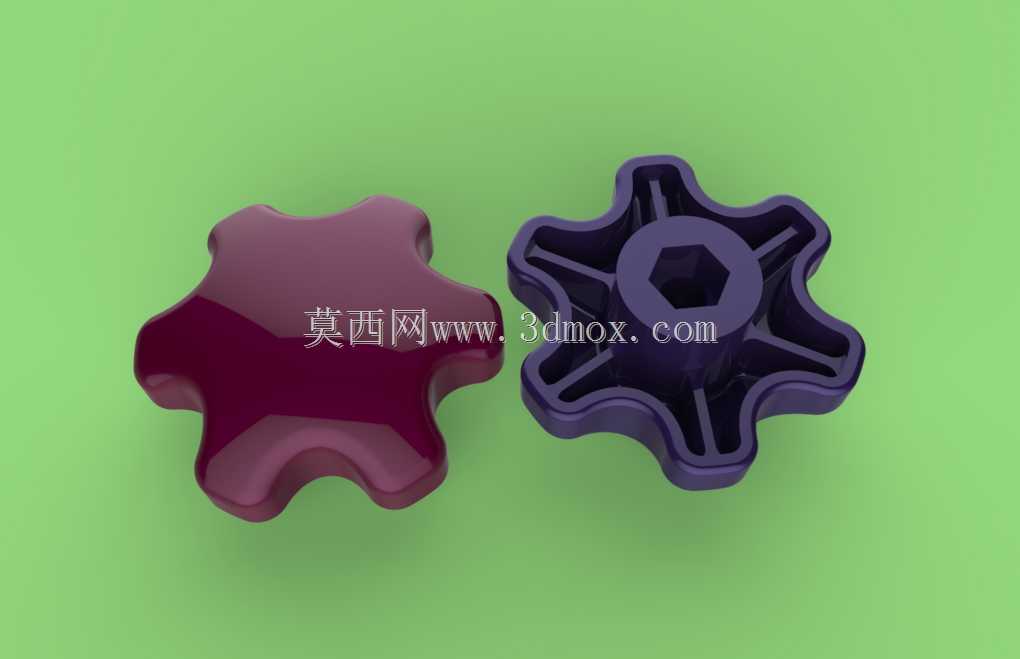

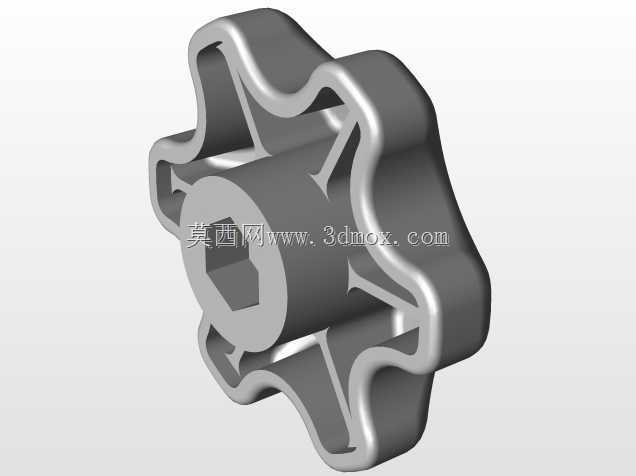

这类星形手拧旋钮广泛应用在各类工业设备、试验装置、工装夹具、民用机电产品的手动调节场景中，核心作用是无需借助额外工具，仅通过手部施力即可完成部件的锁紧、位置微调、行程限位、松紧切换等操作，常见于机床操作面板的档位调节、工装夹具的快速压紧、小型设备的舱门紧固、检测仪器的参数微调、家具五金的手动锁紧等场景，相比普通螺丝或者平旋钮，其多瓣星形的外轮廓能够提供更大的手部接触摩擦力，即便是戴着手套操作或者手部沾有少量油污的工况下，也能稳定传递扭矩，避免施力打滑。本次设计的旋钮包含两种不同的外形结构，一款为弧面过渡的七瓣圆润造型，边缘做了大圆角钝化处理，握持手感更加柔和，适合需要频繁拧动、操作频次较高的场景，能够减少长时间操作对手部的磨损；另一款为带加强筋的六瓣镂空结构，中心设置标准内六角安装孔，既可以直接手拧操作，也可以在需要更大锁紧力的时候配合内六角扳手施加更大扭矩，镂空的筋位结构在保证整体结构强度的前提下，有效减少了原材料的用量，降低了单件重量和生产成本，同时筋位形成的凹凸结构进一步提升了手部握持的摩擦力，即便手上有汗液也能稳定施力。设计过程中首先明确了安装边界，中心内六角孔适配标准M6规格的六角螺柱或者螺栓，安装深度预留8mm的配合长度，能够保证和连接件的配合长度足够，承受额定扭矩下不会出现滑牙或者脱出的问题；旋钮整体外径控制在50mm，厚度设置为18mm，这个尺寸区间既能够提供足够的力臂长度，让普通成年男性单手即可施加足够的锁紧扭矩，又不会因为尺寸过大占用过多的安装空间，适配绝大多数紧凑型设备的安装需求。两款旋钮的外轮廓边缘都做了R3以上的圆角处理，没有尖锐的棱角，避免操作过程中划伤手部，表面做哑光磨砂质感处理，进一步提升握持的摩擦力，同时也不容易残留指纹和油污，日常清洁维护更加方便。材质选型上适配常用的尼龙加玻纤注塑工艺，具备足够的结构强度和耐磨性能，同时具备一定的绝缘性能，也可以根据使用场景需求更换为铝合金材质做阳极氧化处理，满足耐高温、高强度的特殊工况需求。安装时仅需要将中心六角孔对准配套的六角螺柱压入或者拧入即可，不需要额外的固定件，拆装维护都十分便捷，针对不同的锁紧力需求，两款旋钮可以搭配使用，高频调节位置用圆润弧面款，需要大扭矩锁紧的位置用带筋镂空款，能够覆盖绝大多数手动调节的场景需求。
