SK8型8mm轴用立式数控安装固定座

这款SK8规格8mm轴用立式安装座，是数控传动系统里常见的支撑类五金构件，主要应用在小型数控滑台、桌面级数控雕刻设备、3D打印运动模组、自动化点胶工位这类需要直线光轴导向的场景中，承担光轴的垂直方向固定、径向载荷承载、运动精度保持的核心作用。从实际使用场景来看，这类安装座多布置在直线传动模组的两端或者中间支撑点位，用来承托直径8mm的圆柱直线光轴，避免光轴在滑块往复运动过程中出现挠曲变形，保证运动部件的行进直线度，尤其在轻载高速的数控往复运动场景中，稳定的支座支撑能大幅降低光轴的振动幅度，提升加工或者位移的精度表现。

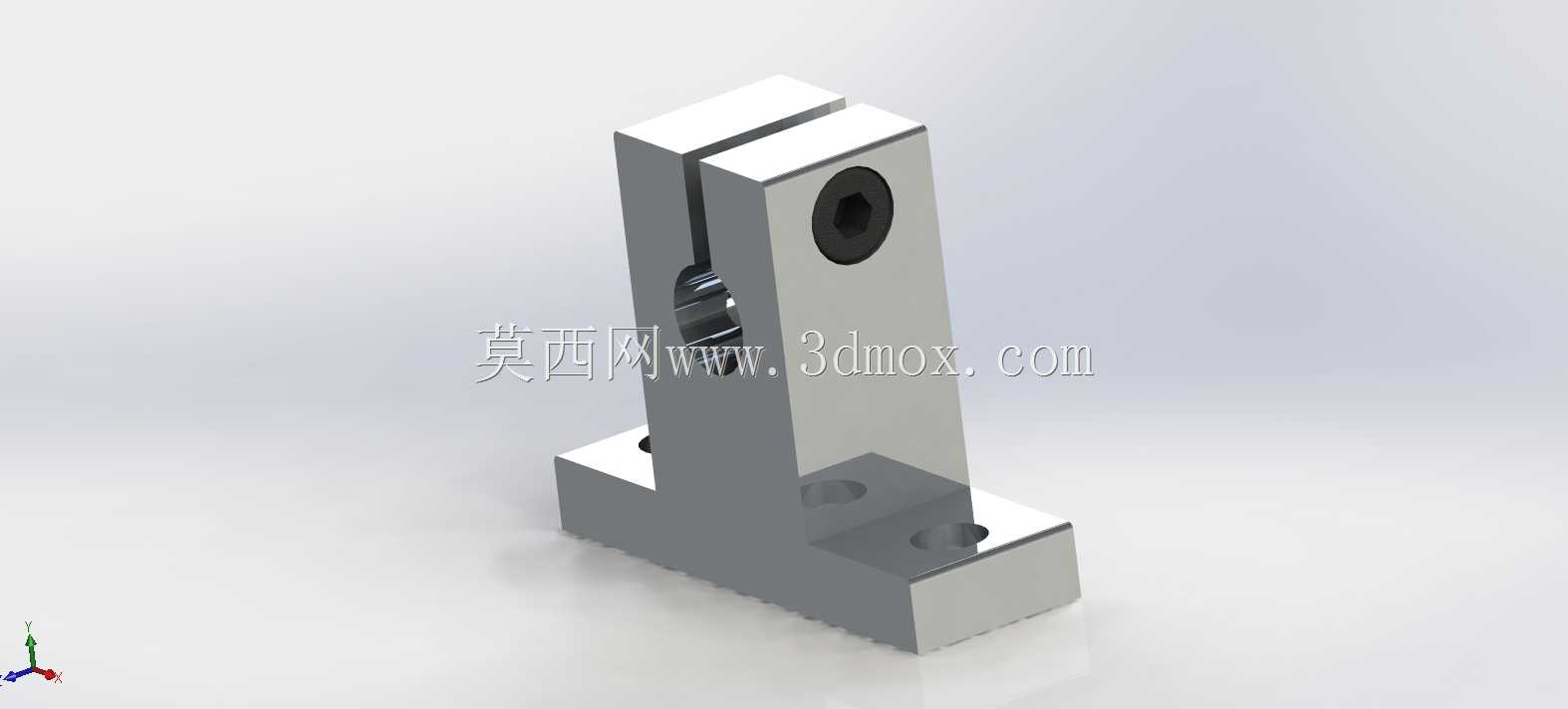

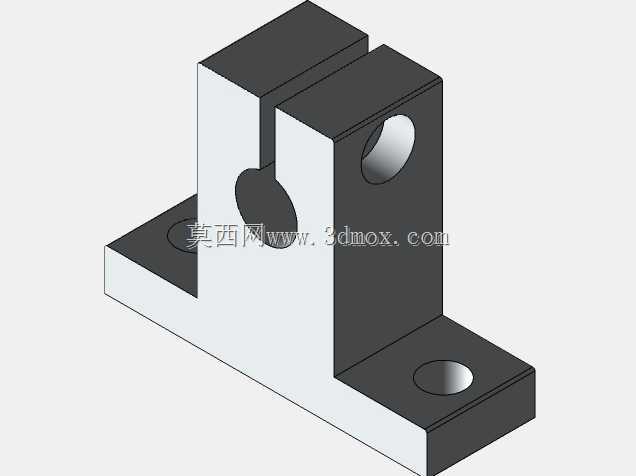

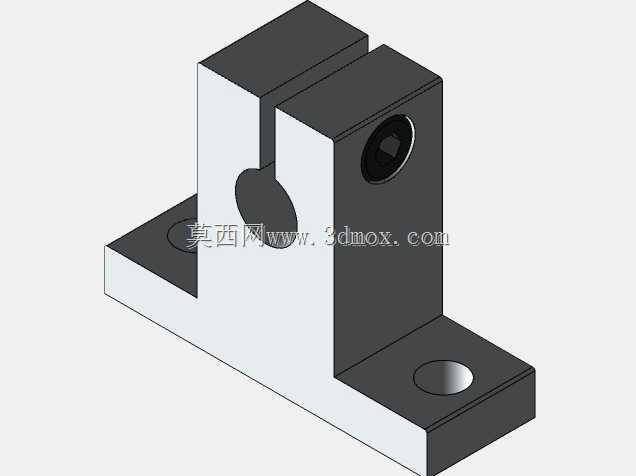

从功能特性上看，这款安装座采用L型立式结构设计，底部为带两个安装孔的水平安装基面，可通过螺栓直接固定在设备的台面板或者型材基座上，安装基面做了铣平处理，保证和安装面的贴合度，避免装配后出现支座倾斜的问题；竖直部分开设了贯通的8mm轴孔，侧面配有内六角锁紧螺钉，光轴穿入轴孔后拧紧侧方螺钉即可完成光轴的锁死固定，不需要额外的轴套或者紧固件，装配和后期调整光轴位置都十分便捷，锁紧螺钉的位置设计在竖直座的外侧，操作时扳手不会和底部安装结构产生干涉，现场装配效率更高。

设计思路上，这款支座整体采用一体式金属加工结构，没有拼接焊缝或者装配式部件，整体刚性更强，在承受径向载荷时不会出现分体结构的松动错位问题；竖直部分和水平底座的过渡位置做了加厚处理，对应力集中的转角位置做了微小的倒角过渡，避免长期受载后出现应力开裂的问题。轴孔的加工公差控制在和8mm光轴间隙配合的区间，既保证光轴可以顺利穿入，又不会因为间隙过大导致光轴出现晃动，锁紧螺钉的端部做了凹面处理，锁紧时和光轴的外圆面贴合更紧密，锁止后不会出现光轴滑移的问题。

从安装边界尺寸来看，底部安装基面的两个安装孔孔距适配常规的20系列铝型材安装槽间距，不需要额外加工转接板就可以直接在标准工业铝型材框架上装配；竖直部分的高度刚好满足8mm光轴安装后轴心线和安装面的高度差匹配常见的滑块安装高度，不需要额外调整垫片来补偿高度差；整体外形轮廓紧凑，不会占用过多的设备内部安装空间，在排布多根平行光轴时，支座之间不会出现干涉问题，适合在紧凑的小型数控设备内部密集布置。
