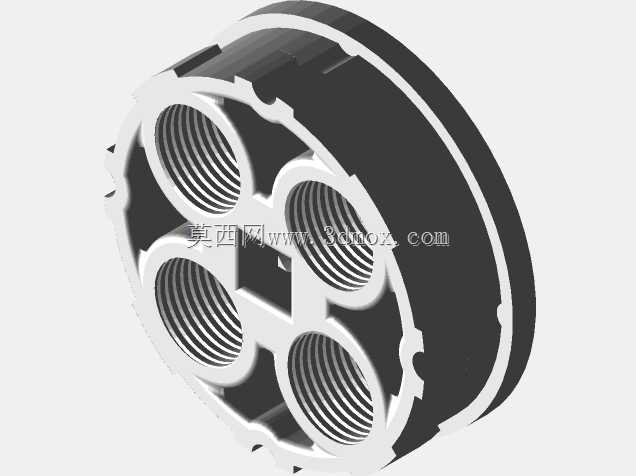

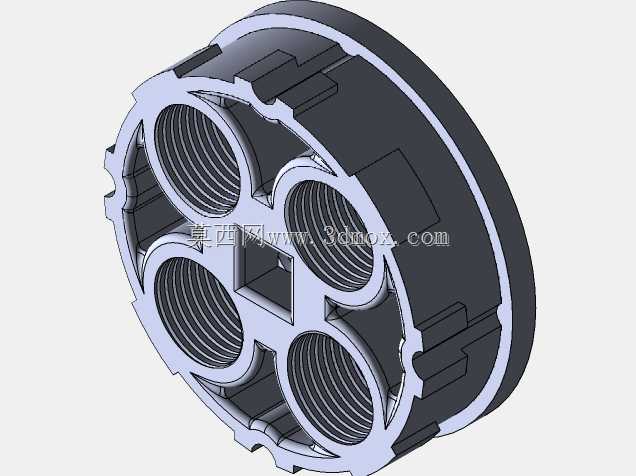

复装压力机四孔转塔结构设计

该结构为复装压力机配套的四孔转塔核心部件，主要应用于弹药复装生产线的多工位压力加工工序，承担不同规格弹壳的定位、转位与承压作业，是实现弹壳底火压装、口部整形等工序连续化作业的关键承载构件。在实际生产场景中，该转塔安装于压力机工作台面的回转驱动轴上，随分度机构按设定角度间歇回转，四个带内螺纹的孔位可分别适配不同规格的弹壳定位工装，单次上料即可完成四道不同工序的压力加工，大幅减少重复装夹的辅助工时，提升小批量多规格弹药复装的生产柔性。从功能特性来看，转塔本体采用整体式结构设计，外缘设置的多组定位卡槽可与分度机构的定位销精准配合，保证转位重复定位精度控制在0.02mm以内，避免压力加工过程中出现偏载导致的工件报废；四个内螺纹孔沿圆周均匀分布，孔位同轴度、端面跳动公差均严格控制在军工级加工精度范围内，可承受最大12吨的垂直压力而不发生塑性变形，孔内螺纹采用细牙设计，既保证工装安装的锁紧力，又便于快速更换不同规格的定位衬套。设计过程中，工程师充分考虑了压力机的安装边界条件，转塔的总厚度、外径尺寸与现有压力机的滑块行程、工作台安装孔位完全适配，无需对原有设备进行改造即可直接替换原有单工位工装；本体侧面的减重槽设计在保证结构强度的前提下降低了整体重量，减小回转驱动机构的负载，同时预留的安装平面可加装位置检测传感器，实现转位到位的信号反馈，适配自动化生产线的联控需求。转塔的上下端面均做了平面磨削处理，表面粗糙度达到Ra0.8，保证与压力机工作台、滑块压头的贴合度，避免压力传导过程中出现应力集中；四个孔位之间的加强筋结构经过有限元受力分析优化，在满负载工况下的最大变形量小于0.01mm，完全满足弹药复装工序的高精度承压要求，同时兼顾了长期往复作业的结构耐用性，减少设备维护频次。
