棘轮式货物捆扎收紧器结构设计

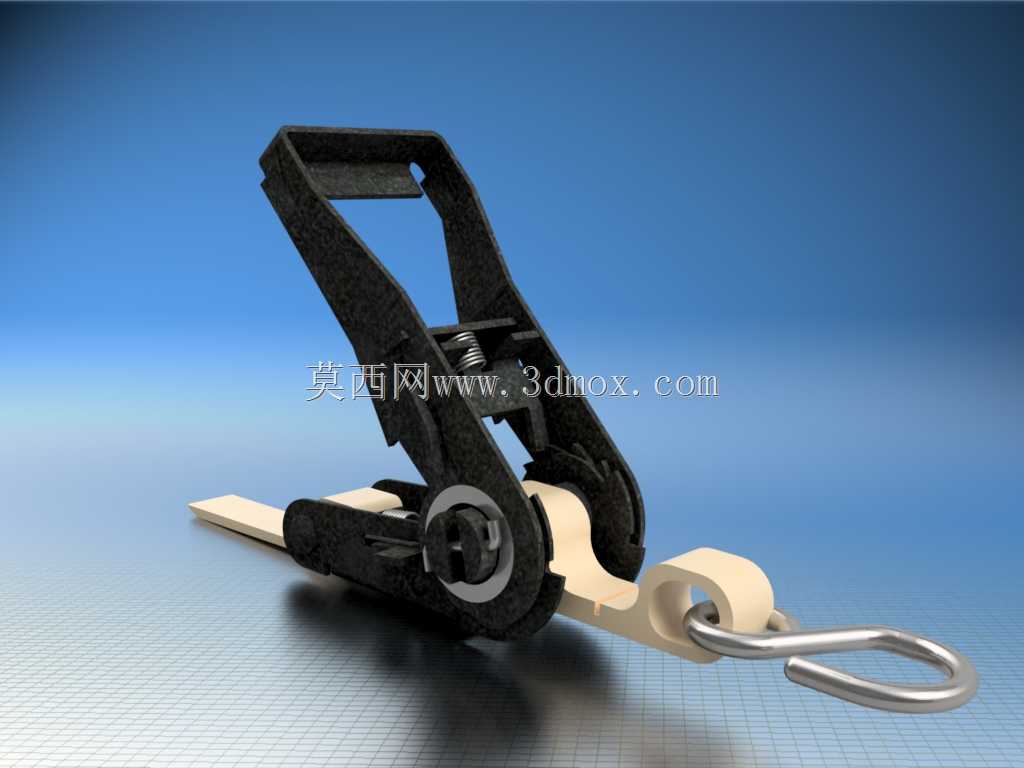

这款棘轮式捆扎收紧器是物流运输、货物周转场景中常用的束紧固定部件，主要应用于公路货运、铁路运输、船舶航运过程中托盘货物、大件散货、管材型材、设备包装箱的捆绑固定作业，也可在仓储堆垛、户外设备临时固定、重型物料转运等场景中替代传统绳索打结方式，提供稳定可靠的张紧约束力，避免运输途中货物移位、散落、倾覆引发的安全隐患。

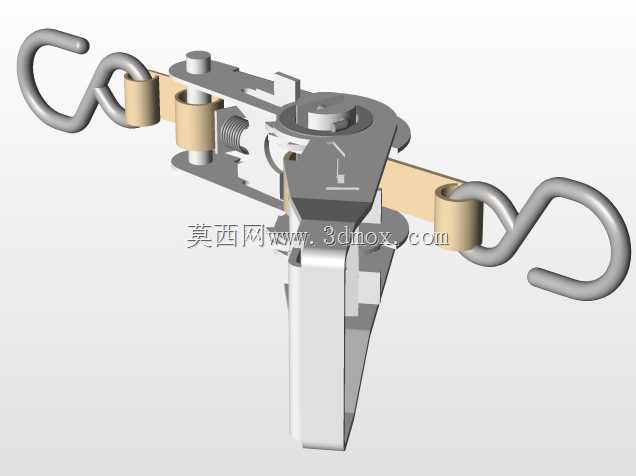

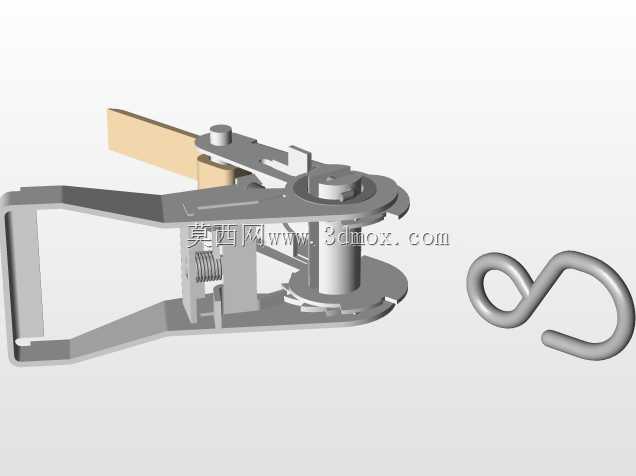

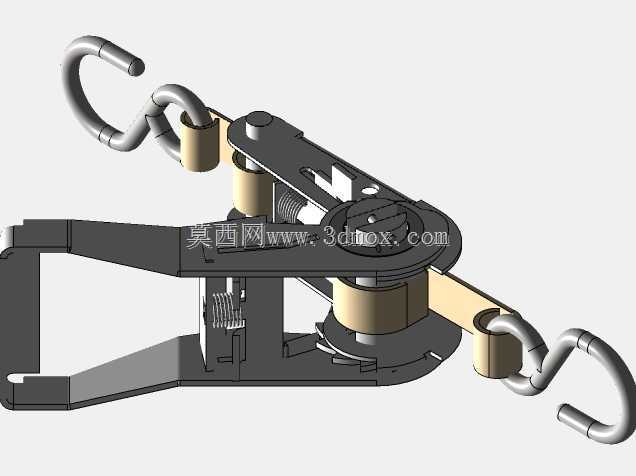

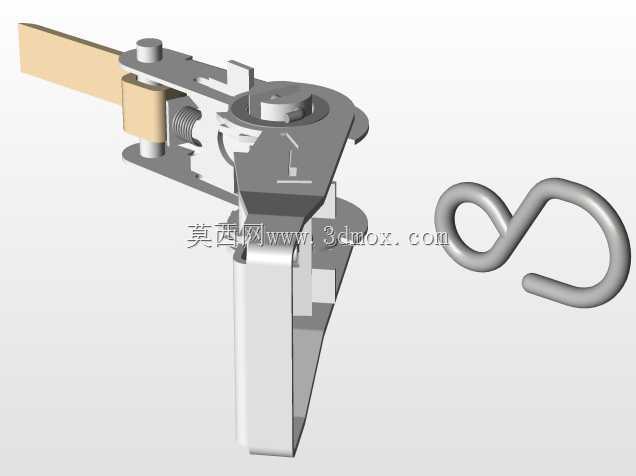

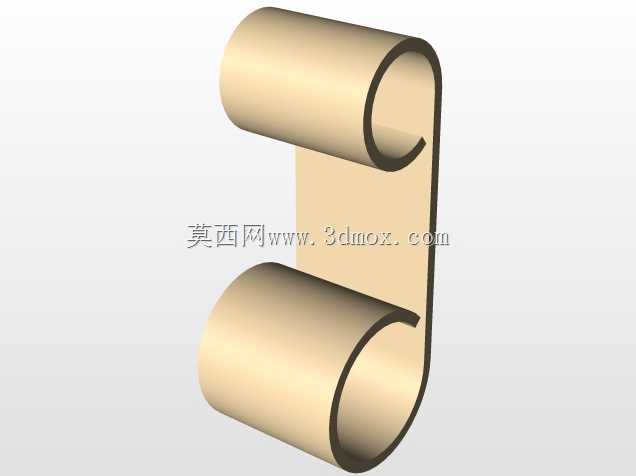

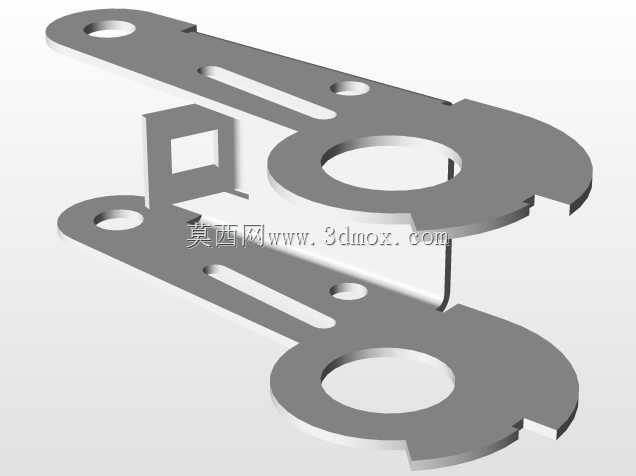

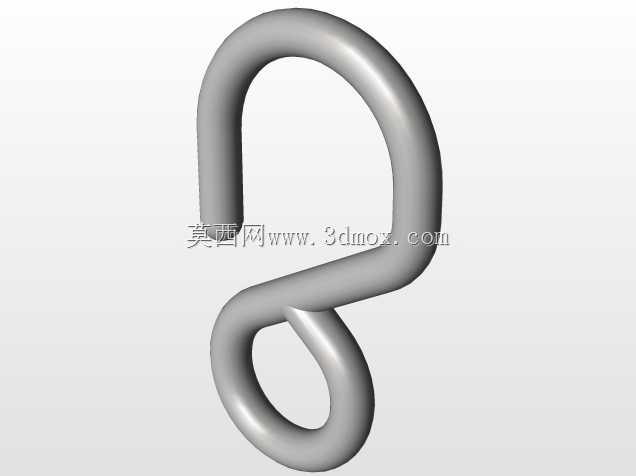

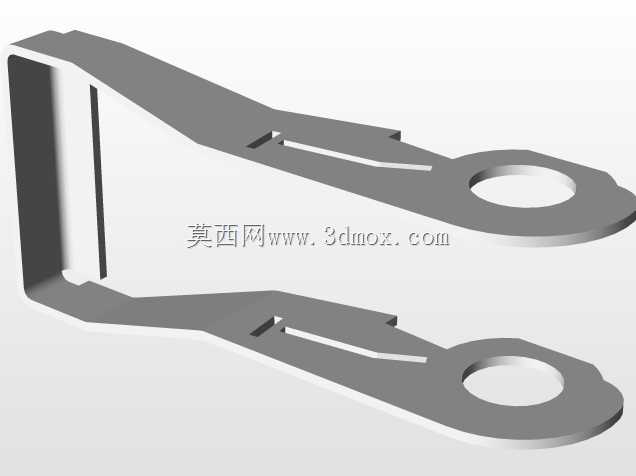

产品核心功能是通过棘轮棘爪的单向锁止特性，将织带或钢丝绳的张紧力持续保持在设定区间，不会受运输途中的颠簸振动出现松弛脱开。整体结构采用对称式布局，主体承载支架采用冲压弯折成型的钢板作为核心支撑，中部设置同轴布置的棘轮卷绕轴，轴端集成棘爪锁止机构与解锁拨片，两侧对称布置织带导向辊，降低织带收放过程中的摩擦损耗，两端的挂钩通过连接环与主体支架铰接，可适配不同角度的挂点安装需求，挂钩开口处做了圆弧过渡处理，避免挂接时划伤货物表面或挂点结构。

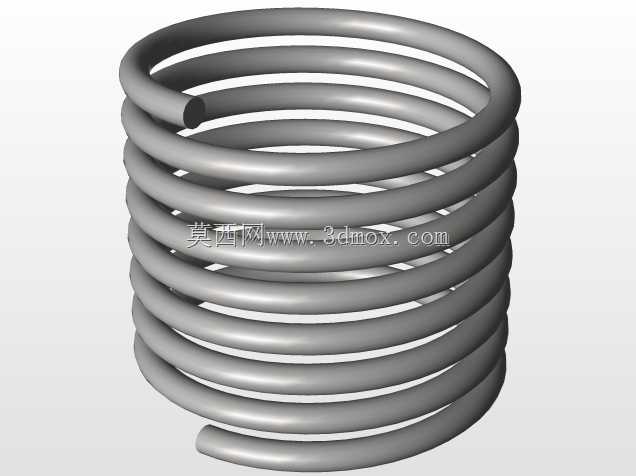

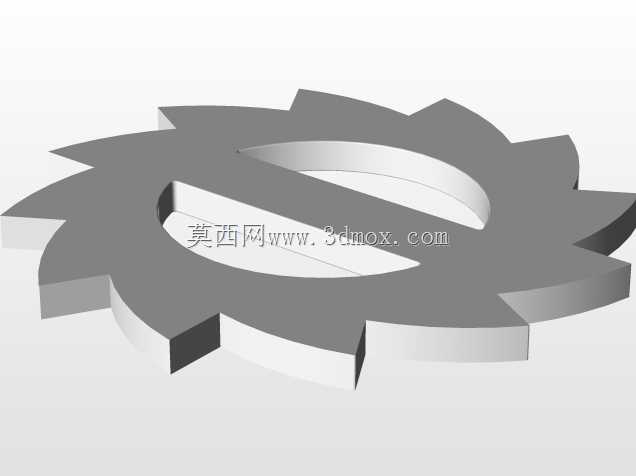

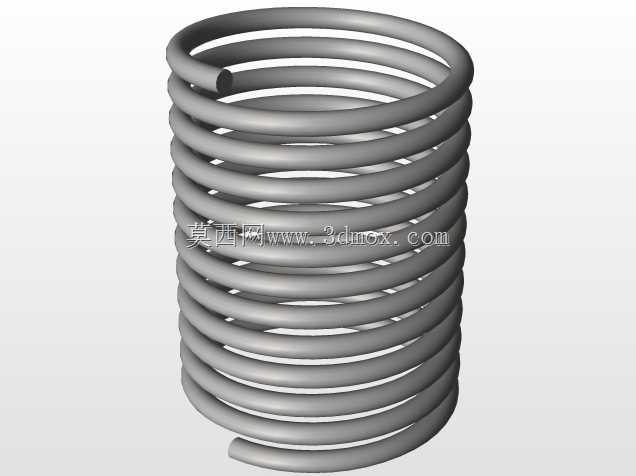

设计过程中优先考虑了承载受力的均匀性，卷绕轴的直径经过力学核算，确保在额定张紧力下不会出现弯曲变形，棘爪与棘轮的啮合齿形做了渐开线优化，啮合接触面积更大，锁止时不会出现滑齿跳齿问题，同时解锁拨片的操作力设置在人体工学舒适区间，操作人员无需额外工具即可快速完成解锁松带动作。两侧的导向辊采用铜套与支架连接，转动阻力小，长期使用也不会出现卡滞问题，弹簧复位结构可以保证棘爪始终与棘轮保持贴合，即便在剧烈振动工况下也不会意外脱开。

整体外形采用扁平化设计，安装时不会占用过多货物间隙空间，两端挂钩的摆动角度可达180度，能够适配车厢边钩、货架横梁、设备吊点等多种不同形式的固定点位，卷绕轴的容带量可以满足常规十米以内织带的收卷需求，整体结构没有易损的小尺寸外露部件，适合在户外露天、多尘潮湿的恶劣作业环境下长期使用，日常维护仅需定期在铰接点位加注润滑脂即可保持操作顺畅。
