摩托车发动机气缸体应力仿真结构

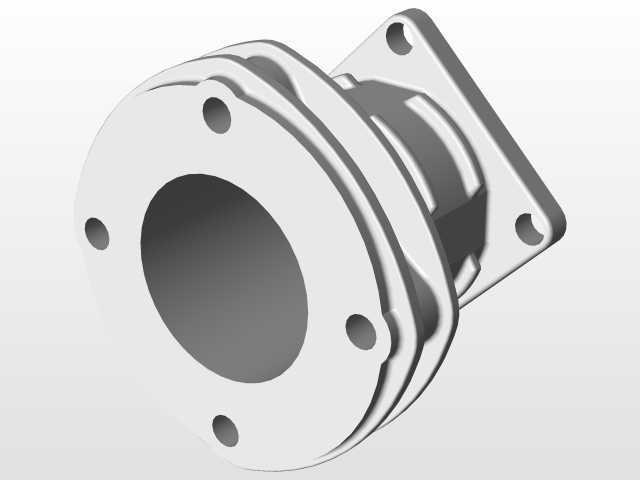

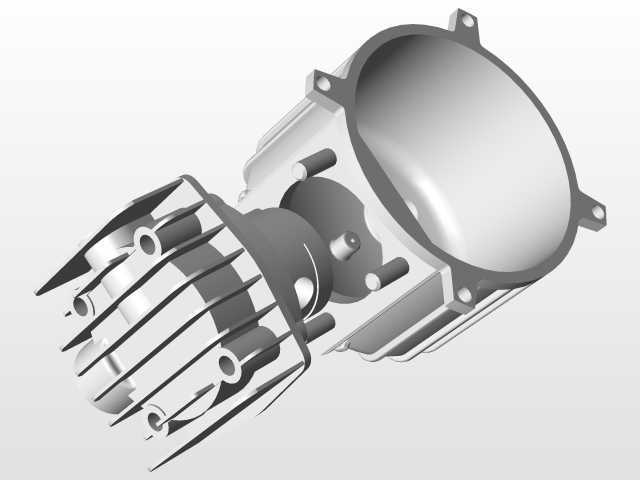

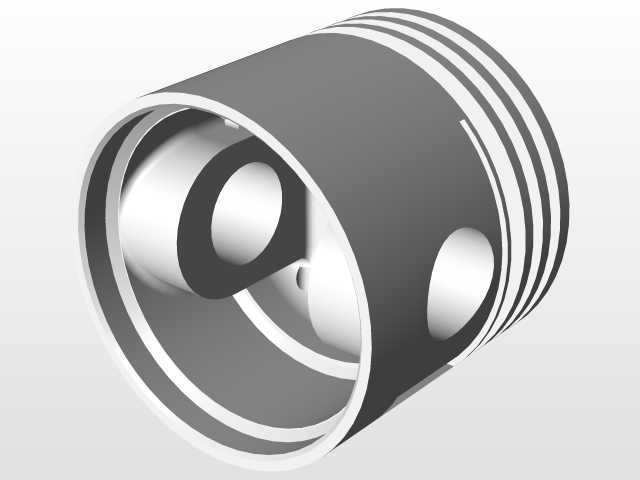

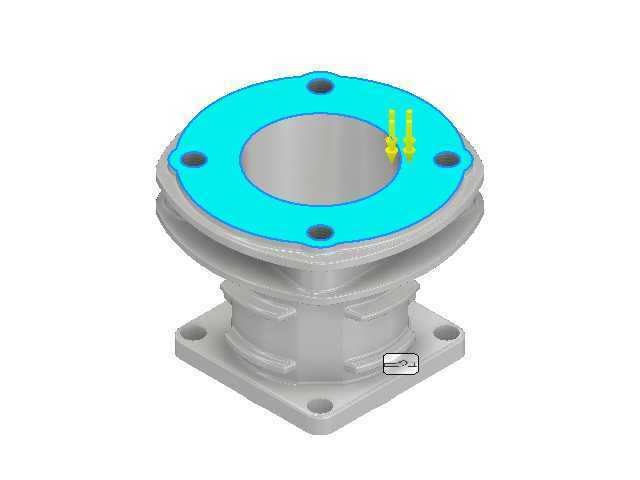

　　这个模型呈现的是摩托车发动机气缸总成的三维结构与有限元应力结果，主体由下部方形安装法兰、中部带多层环形散热筋的缸筒以及上部圆形缸盖结合面构成。从工程使用角度看，气缸是摩托车往复式内燃机的核心承压部件，活塞在缸孔内高速往复运动，燃烧室内周期性爆发的燃气压力、活塞侧推力以及热负荷都会直接作用在缸壁上，因此结构设计既要保证缸孔的圆度与直线度，也要控制缸体在机械载荷与温度场耦合下的变形量。

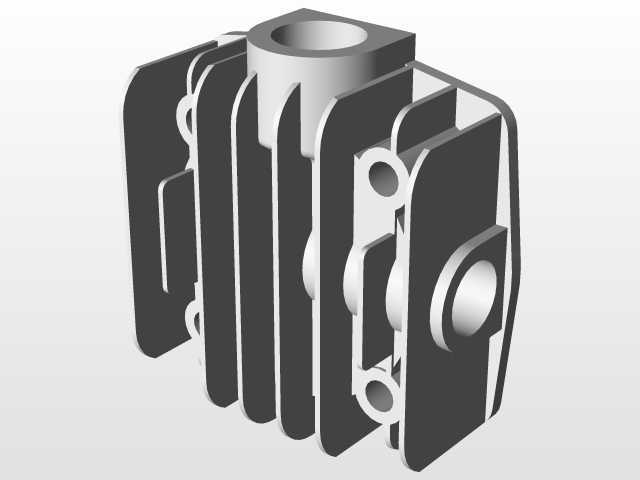

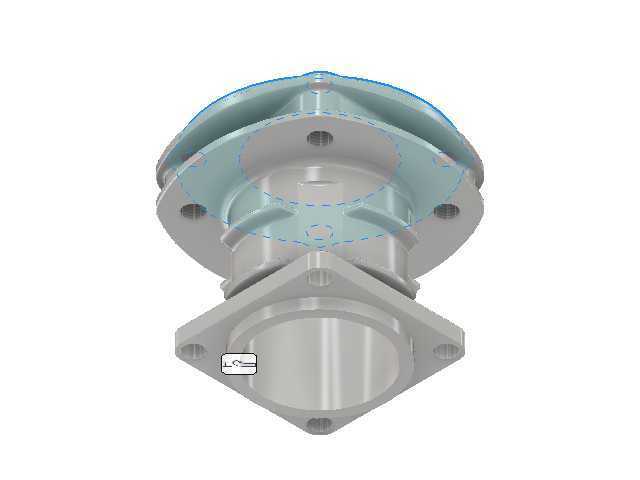

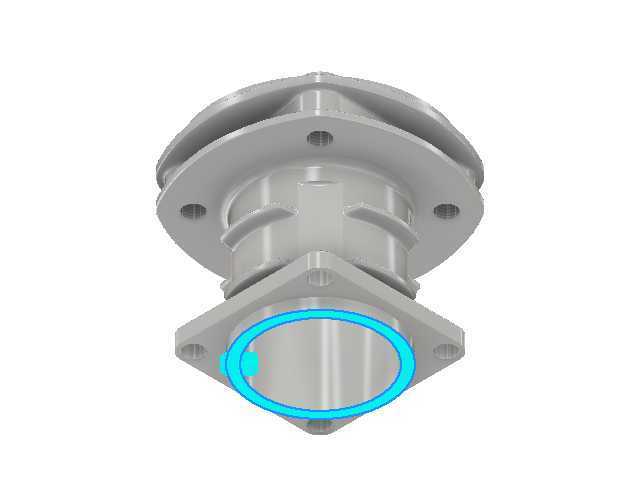

　　外形上，下部法兰承担整机安装定位功能，四个角部预留螺栓连接区域，法兰平面需要与曲轴箱上止口贴合，安装边界以法兰底面为基准，装配时螺栓预紧力会在法兰根部形成局部应力集中区。中部缸体外壁布置多圈连续散热筋，这是风冷摩托车气缸的典型特征：散热筋沿缸体周向扩展换热面积，车辆行驶时气流顺着筋片间隙流过，把活塞和燃烧过程传递给缸壁的热量带走。筋片的高度、间距和厚度不能只按散热面积堆叠，筋片过密会在低速工况下降低气流穿透能力，泥沙和油污也容易堵塞通道；筋片过薄则在铸造和振动工况下容易出现崩边，过厚又会增加重量并造成局部热节。

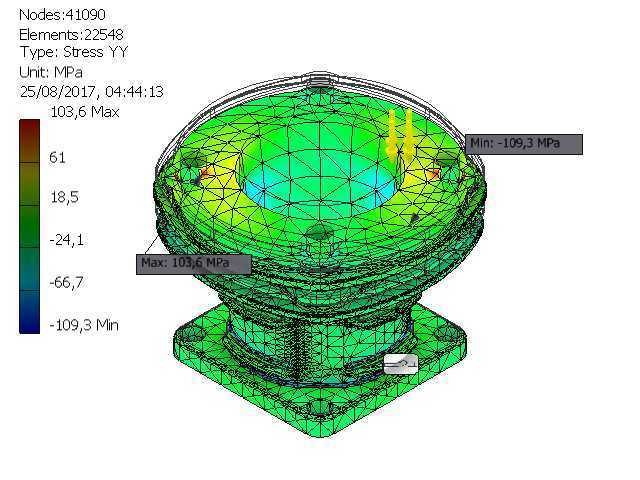

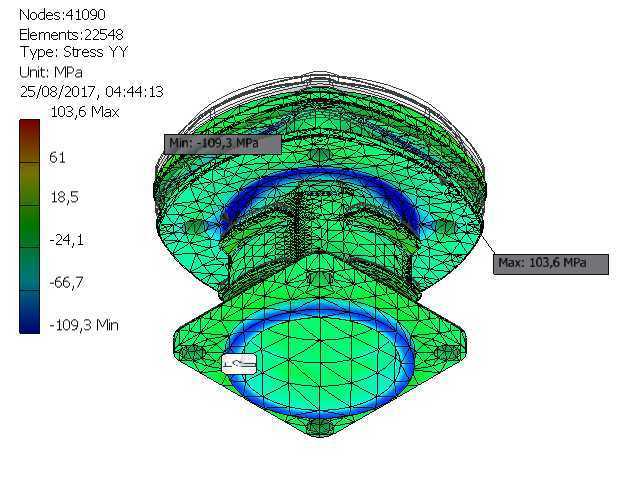

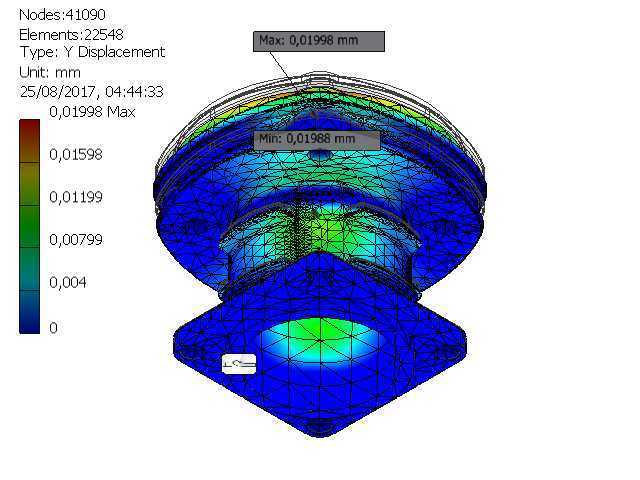

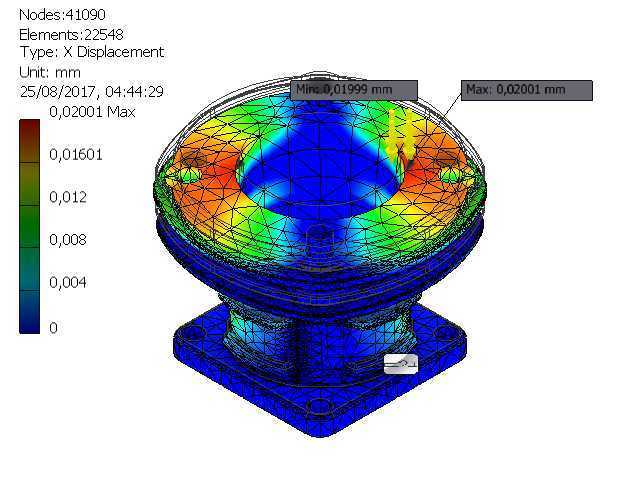

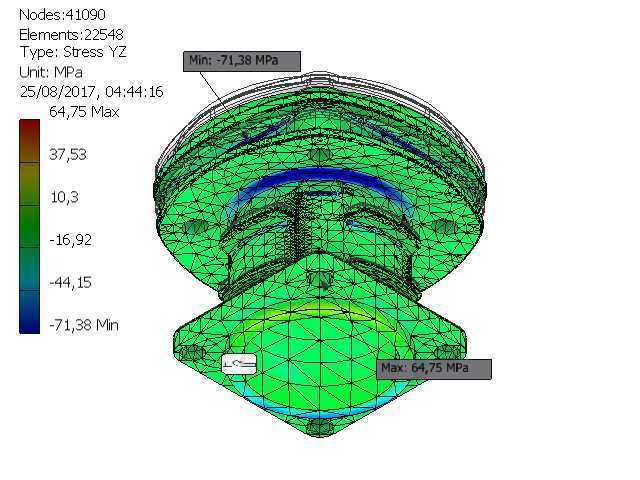

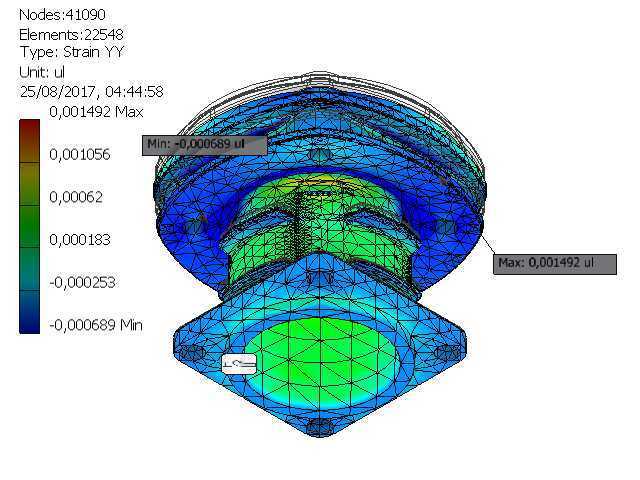

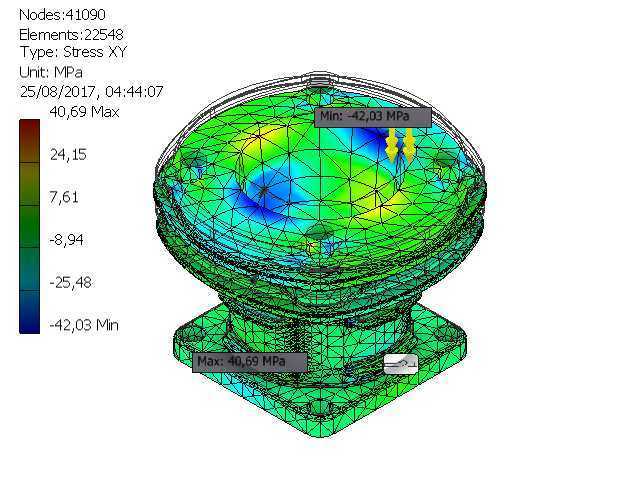

　　上部圆形端面用于与气缸盖配合，端面上的密封区域必须保持足够的平面度，周围布置的螺栓孔把缸盖压紧到缸体上。燃烧室密封依赖缸垫补偿微观不平度，如果缸体端面在螺栓预紧和热膨胀后翘曲，燃气就可能从密封带泄漏，导致压缩压力下降、怠速不稳甚至油水混合。模型中的应力云图以缸体轴线为中心展示YY方向正应力分布，高应力区集中在上部载荷传递路径和局部结构突变位置，低应力区则出现在缸壁外侧及散热筋边缘。这种结果对结构迭代很有价值：设计人员不能只看最大应力数值，还要判断该位置是处于螺栓孔附近的名义应力区，还是筋根、转角处的几何应力集中区。

　　从建模思路看，气缸体属于薄壁带加强结构的铸件，几何处理时要把缸孔内壁、散热筋、法兰过渡圆角和螺栓凸台连续表达出来。若为了网格划分方便而删除小圆角，往往会在转角处得到失真的峰值应力；若把所有铸造拔模斜度和细小工艺凸台都保留，又会使单元数量和接触关系急剧增加。实际工程中通常会区分设计验证模型与工艺细节模型：前者保留影响刚度和载荷路径的主结构，用于判断缸体变形、螺栓滑移和密封风险；后者再补充加工余量、浇口、清砂孔等制造信息。

　　在摩托车整车场景中，气缸工作环境比固定式动力设备更苛刻。整车重量受限，缸体不能采用过大壁厚；路面激励通过悬架和车架传递到发动机，发动机本身又通过悬置与车架连接，缸体同时承受燃烧冲击、活塞敲击、链条或气门机构载荷以及整车振动。风冷机型还会受到车速影响：爬坡、低速重载时迎面风量不足，缸体温度升高，材料弹性模量下降，热膨胀又改变活塞与缸孔的配合间隙。因此缸体结构设计需要在冷却、刚度、重量和铸造工艺之间平衡。

　　安装边界方面，下部法兰与曲轴箱的配合止口决定缸孔中心相对曲轴轴线的位置精度，止口间隙过大会影响缸孔与曲轴的垂直度，进而造成活塞偏磨；上端缸盖螺栓的拧紧顺序和预紧力则影响缸筒局部失圆。对于维修和改装场景，更换气缸时不仅要核对缸径和行程，还要检查法兰面厚度、定位销位置、散热筋外轮廓与车架管路的干涉情况，以及缸盖结合面的密封宽度。

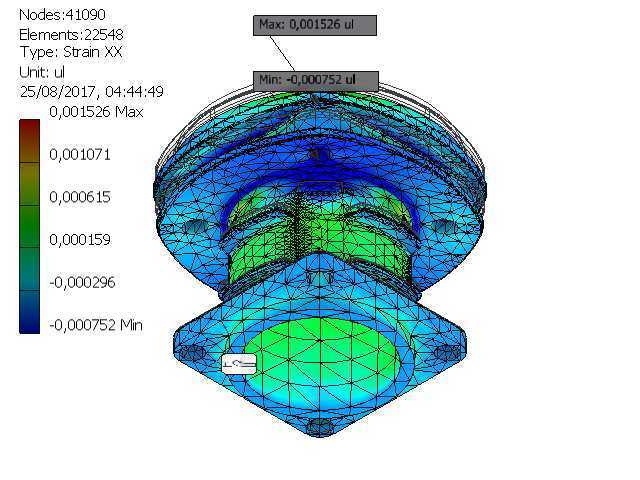

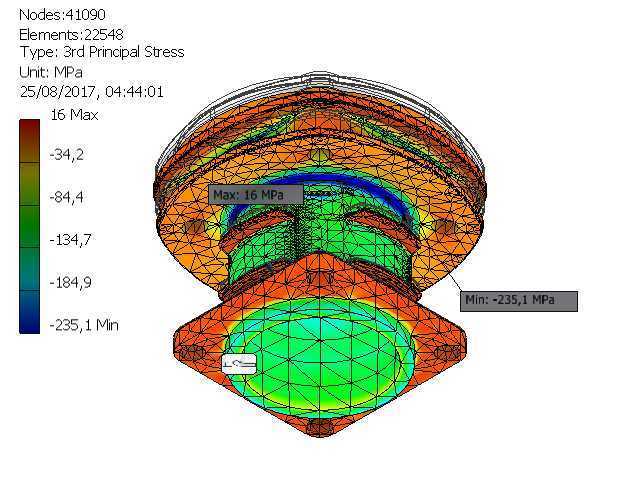

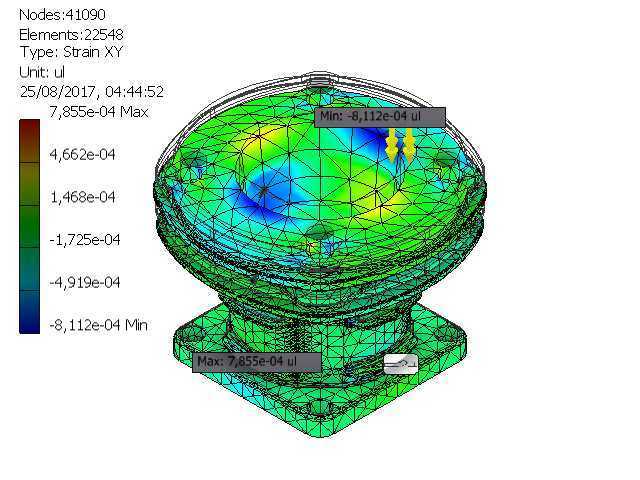

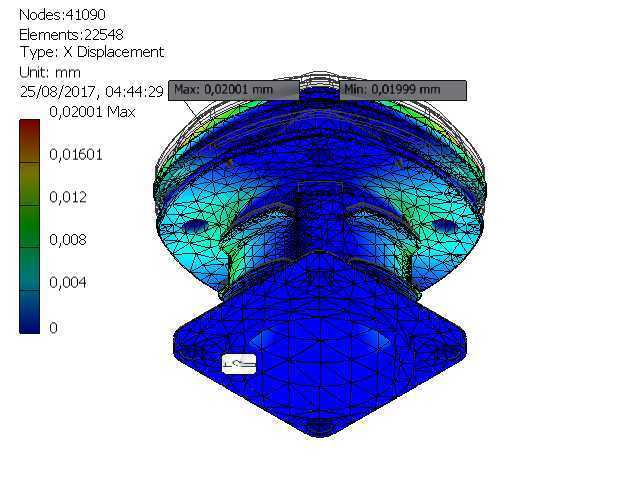

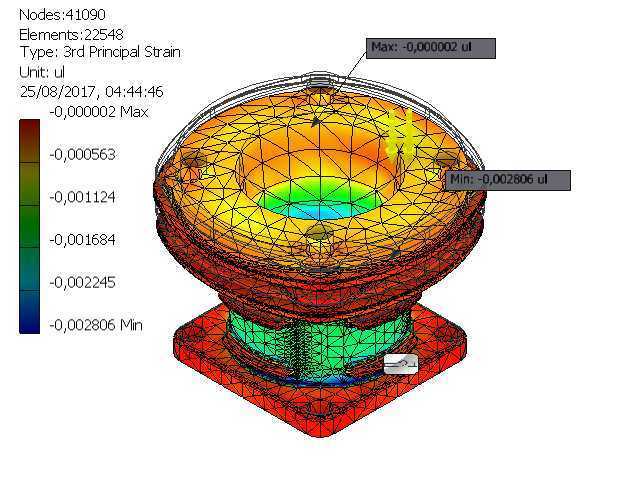

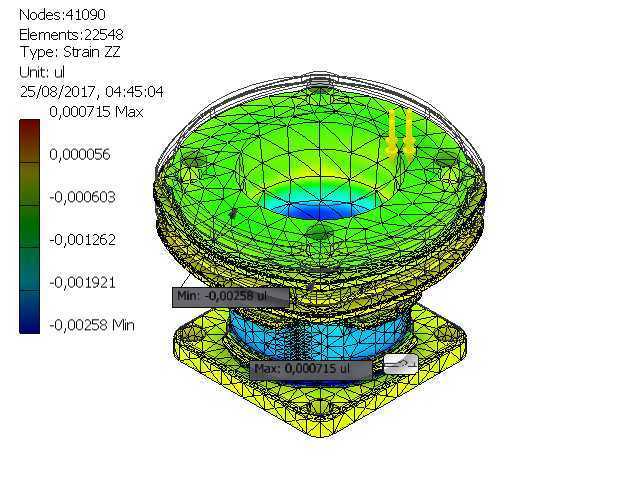

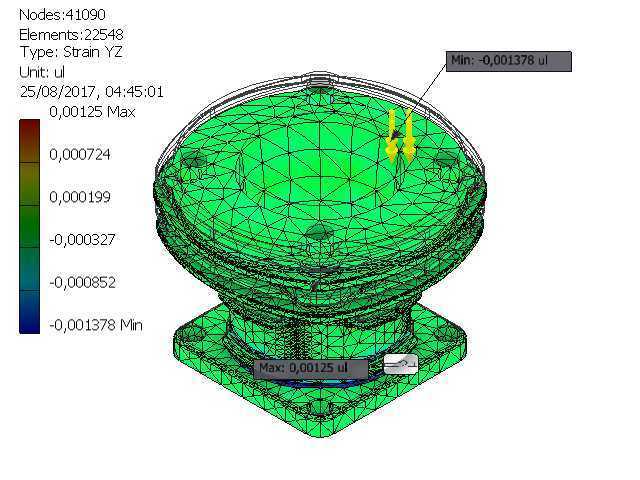

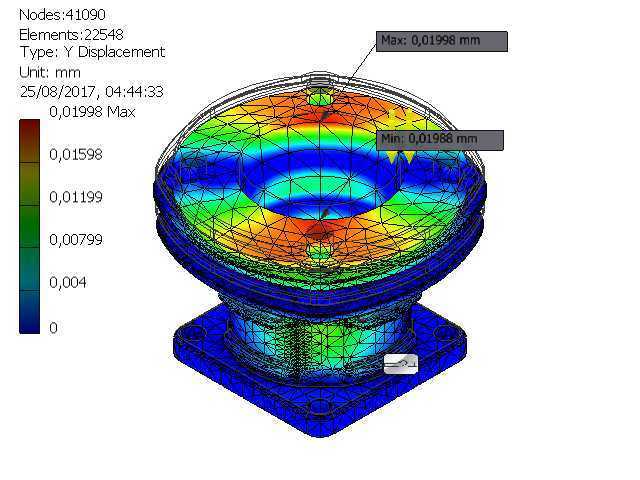

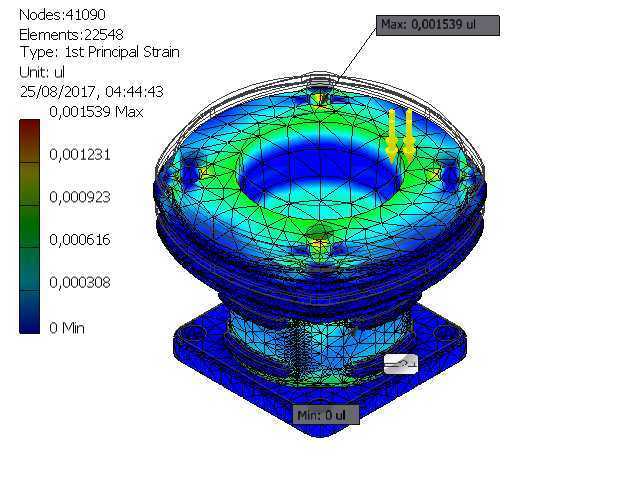

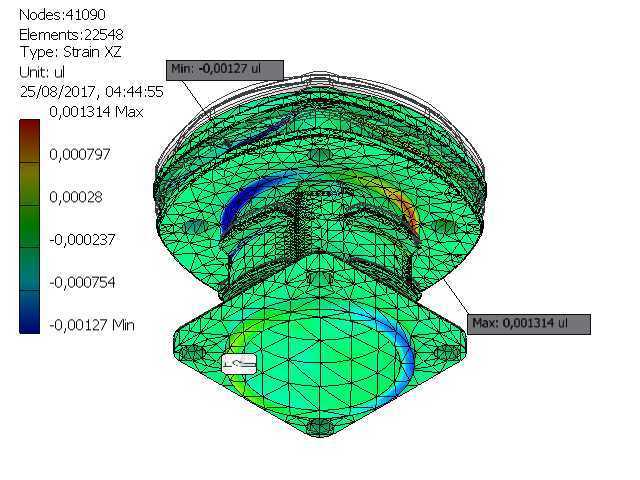

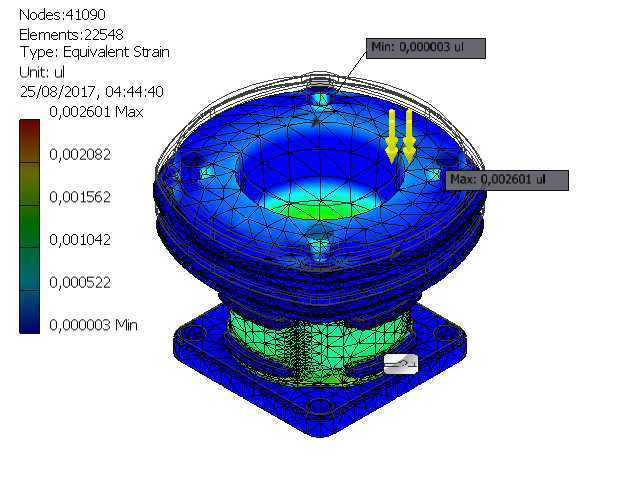

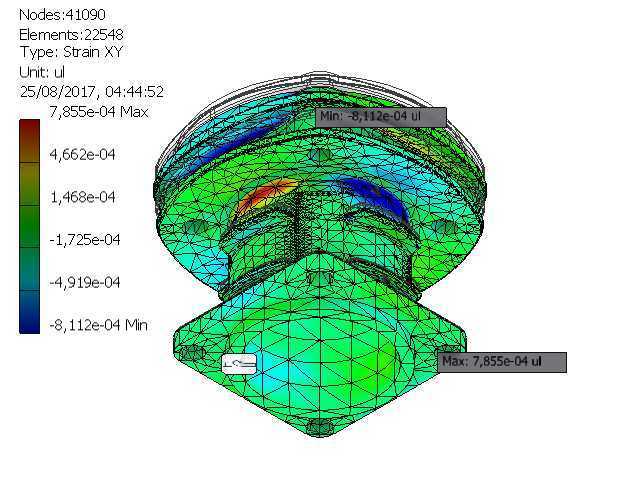

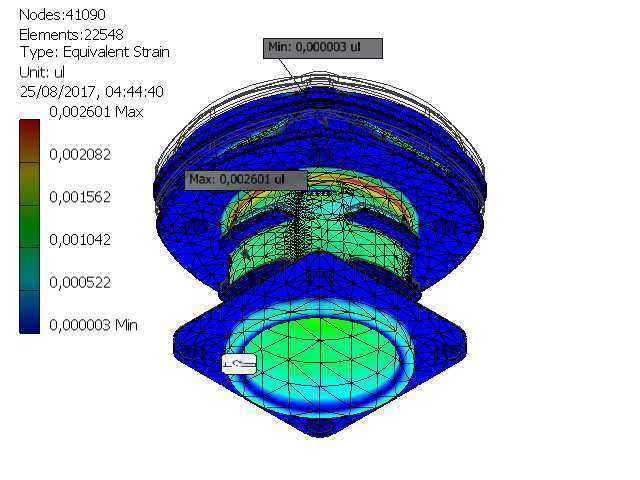

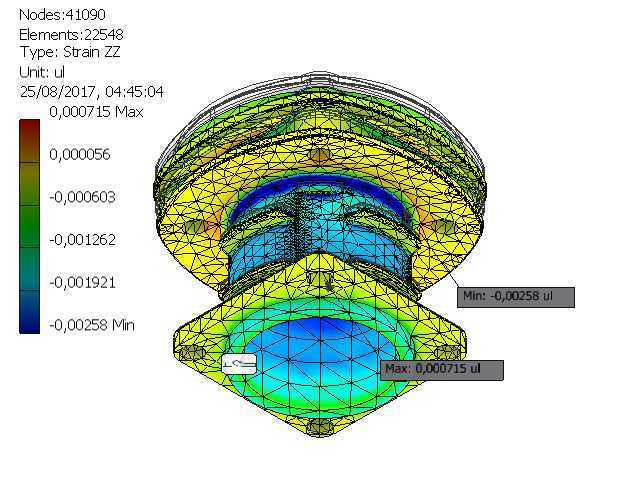

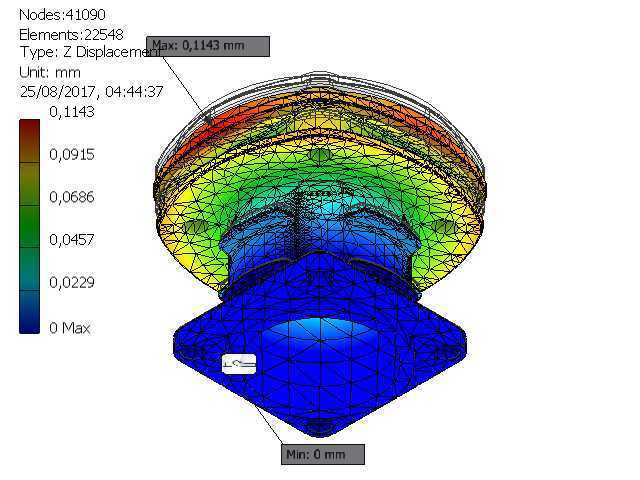

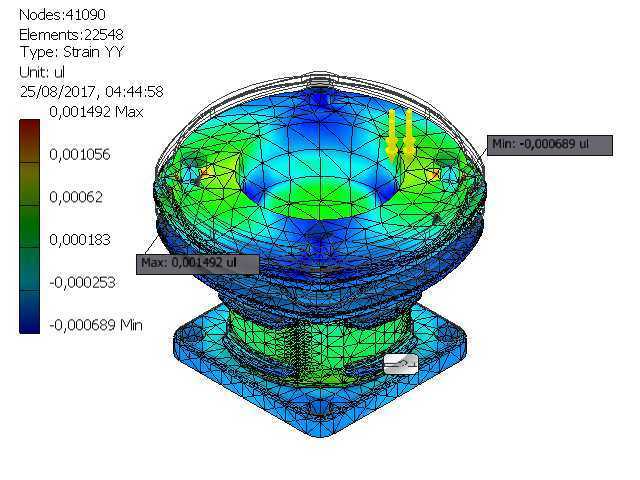

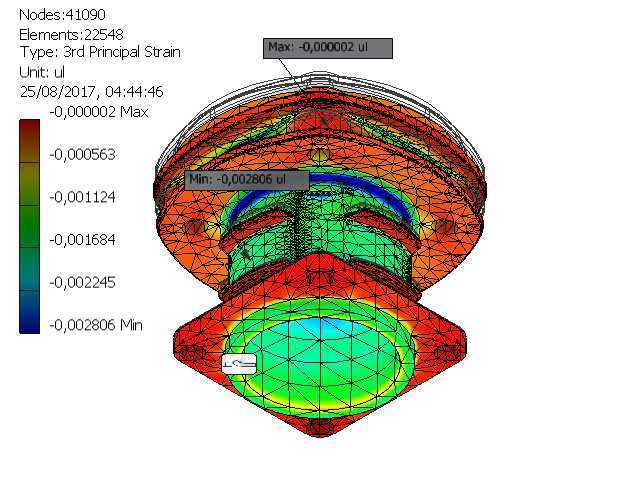

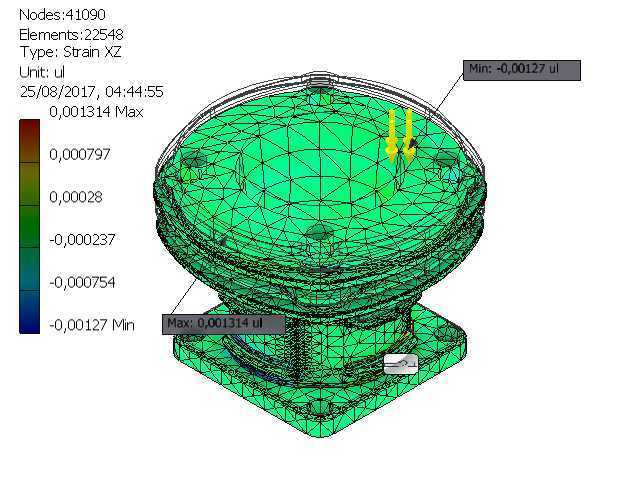

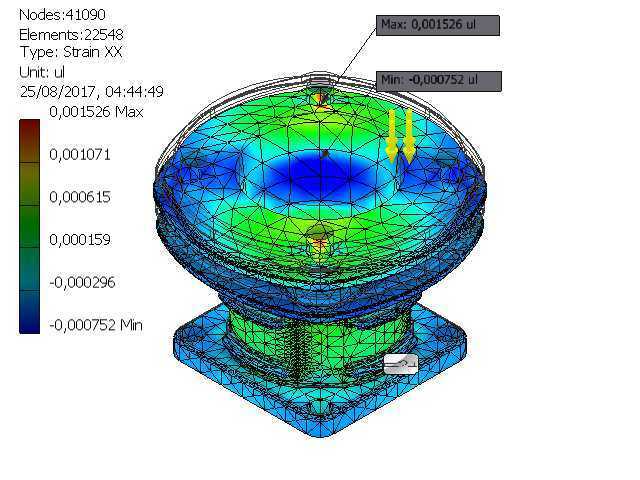

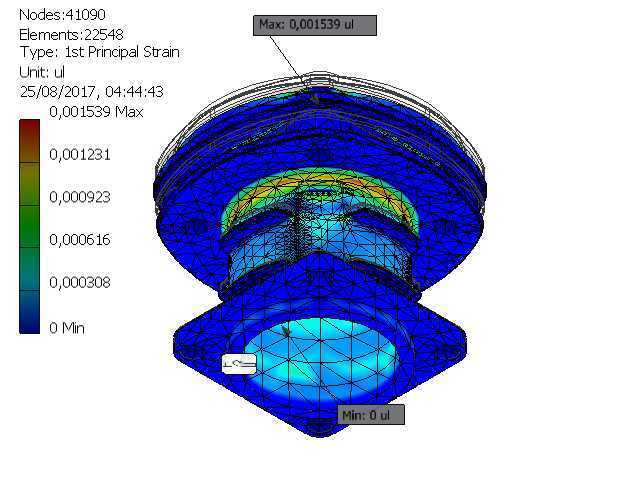

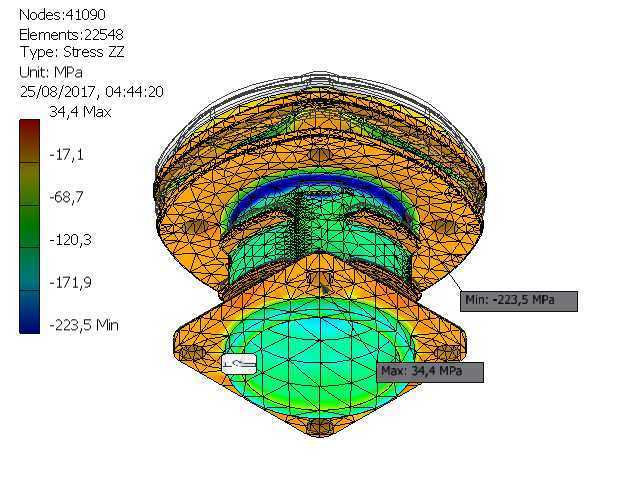

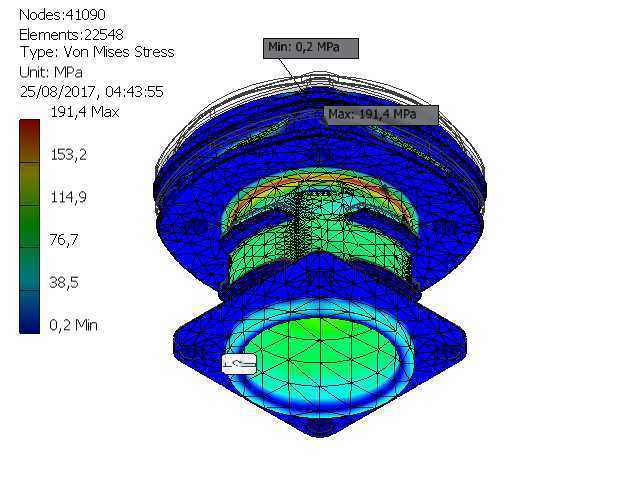

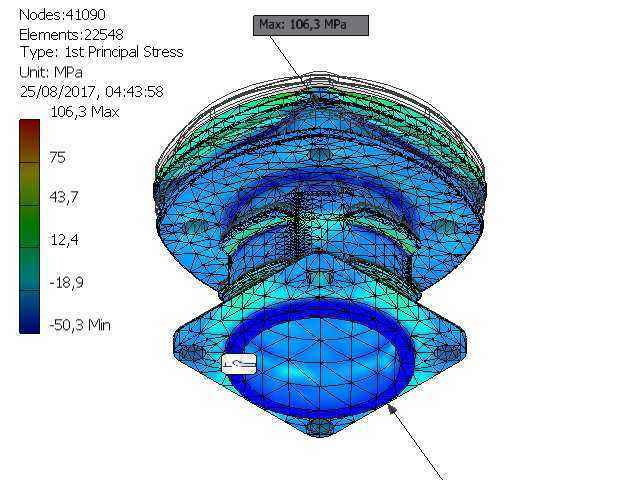

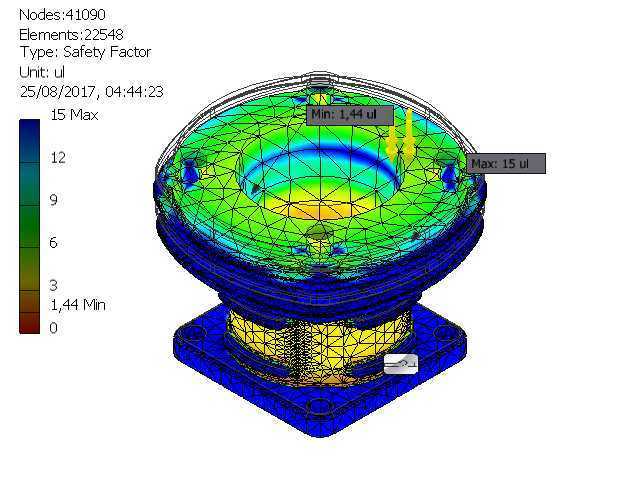

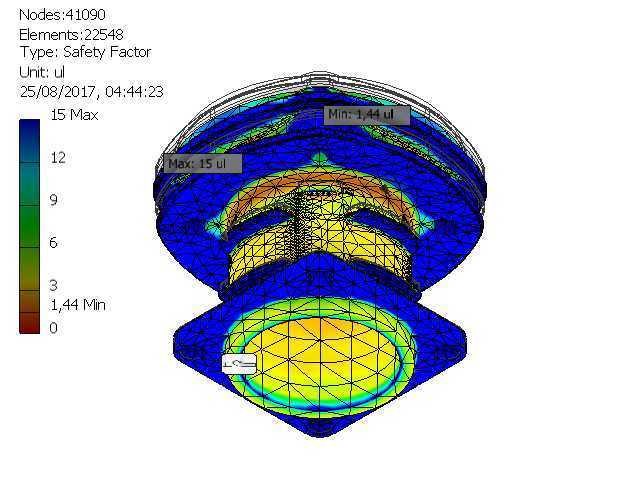

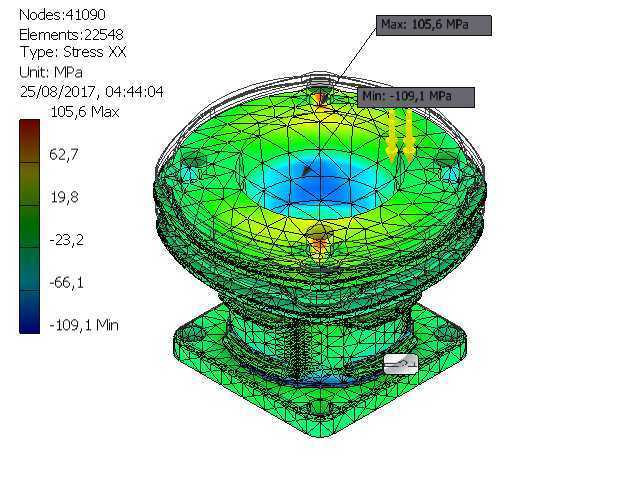

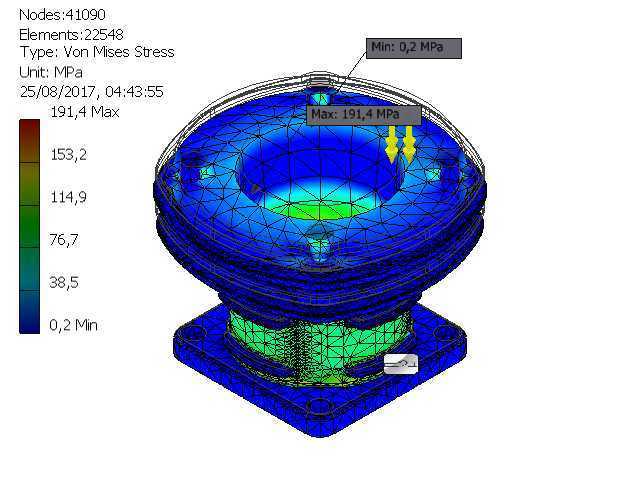

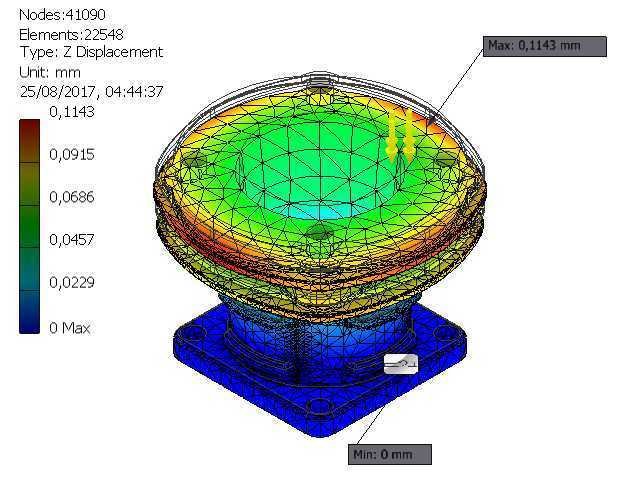

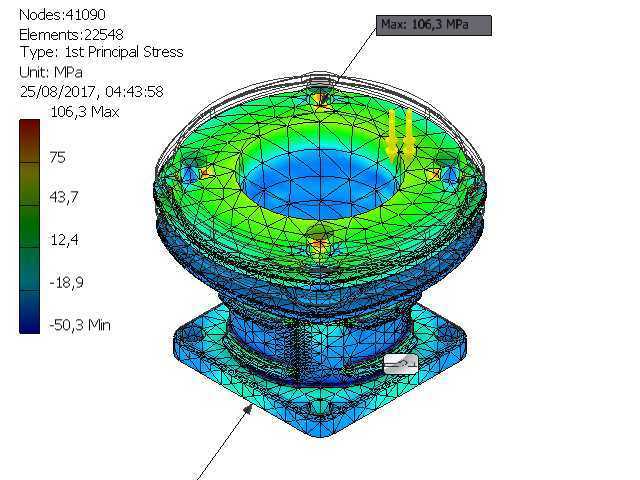

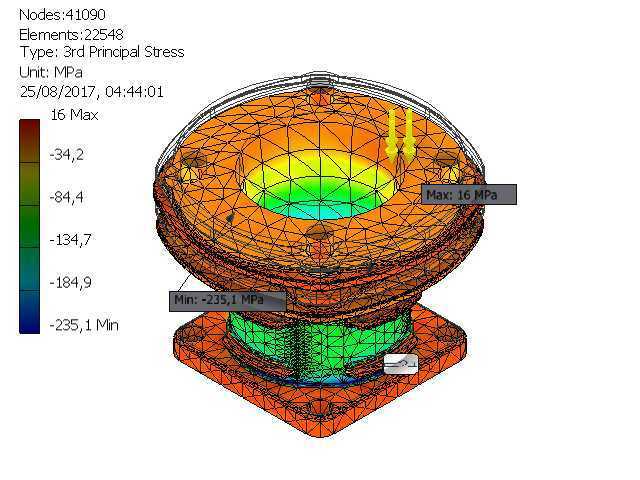

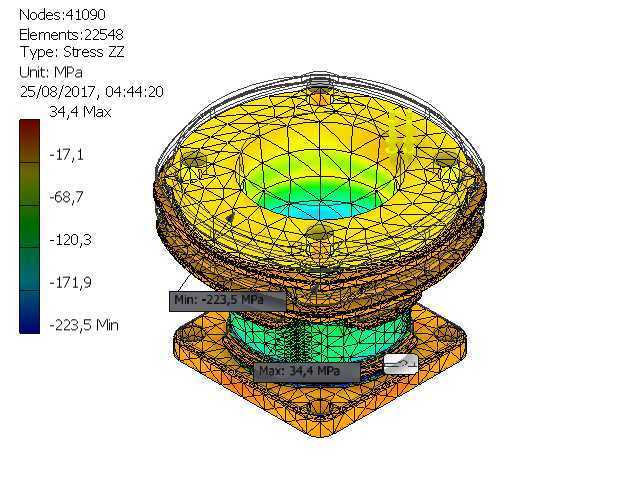

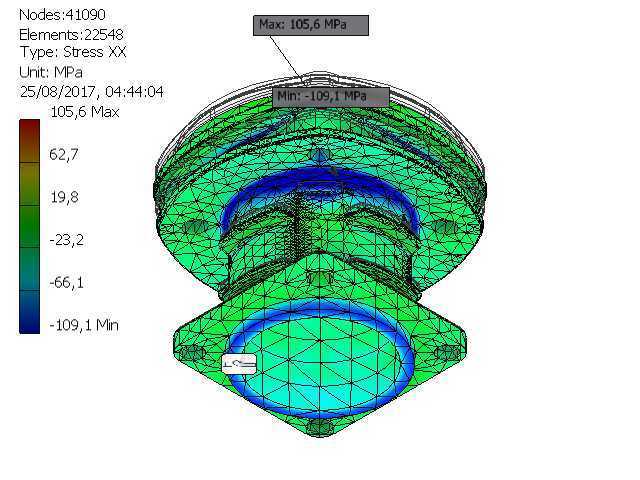

　　从仿真结果读图时，云图中绿色区域代表应力水平相对温和，黄红区域提示需要进一步核查的高载位置，蓝色区域则可能处于受压或载荷较弱状态。对气缸这类铸铁或铝合金构件而言，评估重点不是单纯追求全区域低应力，而是让高应力区避开密封面、缸孔工作区和疲劳裂纹易发的筋根位置，并通过加大过渡圆角、调整螺栓凸台刚度、优化散热筋布置等方式把峰值应力降到材料许用范围内。该模型可用于发动机结构教学、缸体方案评审、铸造结构校核以及摩托车动力总成装配干涉检查，帮助设计人员在实物样机制造前发现刚度薄弱点和工艺风险。
