长条形可调式轴承支撑结构三维建模

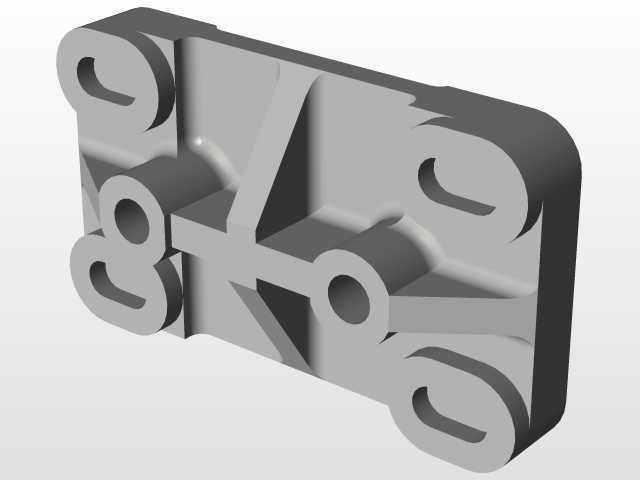

　　在各类需要轴系位置微调的传动场景中，这类长条形可调轴承支撑结构的应用覆盖范围极广，从输送线的张紧端轴系固定，到小型试验设备的转轴位置校准，再到非标自动化设备里的从动轮安装位调整，都能看到这类结构的实际落地。不同于标准一体式轴承座的固定安装逻辑，这类可调结构的核心设计思路，是通过长条形基体的安装槽位预留，实现轴承安装位置沿基体长度方向的线性调整，以此补偿轴系加工、装配过程中累积的位置误差，或是满足传动带、链条张紧度调节的实际需求。从结构外形来看，该支撑件采用长方体式的整体基体设计，基体长度方向预留了足够的调整行程，安装面做了平整化处理，保证与设备机架安装时的贴合度，避免安装后出现倾斜导致轴承承受额外径向力。

　　轴承安装位位于基体的一端，安装位的内孔尺寸与适配轴承的外圈外径采用过渡配合公差，既保证轴承装入后的定位精度，也方便后期维护时的轴承拆卸更换。基体上的安装固定孔采用长圆孔设计，这也是实现位置可调的核心结构，长圆孔的长度方向与调整方向保持一致，当需要调整轴承位置时，只需松开固定螺栓，将基体沿长圆孔方向滑动到目标位置后再锁紧螺栓即可，无需额外加工调整垫片，大幅降低现场调试的操作难度。在实际设备运行过程中，这类可调轴承支撑主要承受转轴传递来的径向载荷，因此基体的壁厚设计做了针对性加强，尤其是轴承安装位周边的结构，避免长期受载后出现形变导致轴系跳动超差。

　　设计这类结构时，首先要明确适配轴径对应的轴承型号，以此确定安装位的内孔尺寸与深度，再根据实际需要的调整行程确定长圆孔的长度与基体总长度，同时要核算基体的截面抗弯模量，保证在最大径向载荷下基体的挠度在允许范围内，避免因支撑形变导致轴承过早失效。安装边界方面，该支撑件的底面为安装基准面，要求与之配合的机架安装面平面度公差不低于0.1mm每100mm长度，固定螺栓的规格需要根据载荷大小选配，保证锁紧后足够的摩擦力防止设备运行过程中支撑件出现滑移。不同于偏心式可调轴承结构，这种长条形滑动调整的结构调整范围更大，调整过程中轴承的中心高度不会发生变化，不会改变轴系的水平度，尤其适合对轴系同轴度要求较高的水平传动场景。

　　在输送设备的应用中，这类支撑常被用于从动辊筒的两端安装，通过调整两端支撑的位置来张紧输送皮带，调整时可以单独调整单侧位置来纠正皮带跑偏的问题，相比张紧轮结构，这种直接调整辊筒位置的方式对皮带的损伤更小，传动效率也更高。在小型加工设备的主轴传动结构中，这类可调支撑也可用于中间传动轴的安装，通过调整传动轴的位置来改变传动带的张紧力，避免传动带打滑影响动力传递效率。建模过程中，需要重点关注长圆孔的位置公差，保证两个安装长圆孔的平行度，避免安装时螺栓卡滞，同时轴承安装位的端面要与安装基准面保持垂直，防止轴承装入后出现偏斜。基体的棱边做了小尺寸倒角处理，既去除加工毛刺，也避免安装调试过程中划伤操作人员。这类结构没有复杂的曲面特征，全部采用规则的拉伸、切除特征即可完成建模，建模时需要将各配合面的公差要求在工程图中明确标注，尤其是轴承安装孔的尺寸公差、安装基准面的平面度要求、长圆孔的位置度要求，这些参数直接影响后续零件加工完成后的装配性能。在材料选择上，这类支撑件通常采用Q235钢材焊接后加工，或是采用铸铁一体铸造成型，焊接结构的生产周期短，适合非标设备的小批量制作，铸铁结构的减震性能更好，适合高速传动场景下使用，两种材质的结构外形尺寸一致，可以根据实际使用场景灵活选配。
