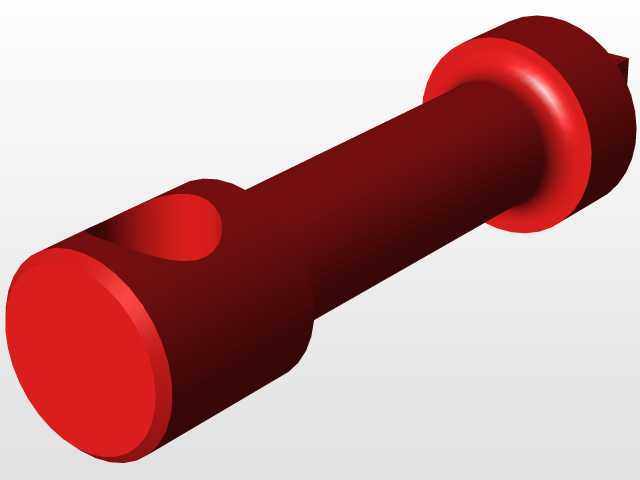

设计阶段首先要考虑的是安装边界的适配性,轴身直径需要和安装基座的导向孔做间隙配合,配合公差通常选H7/g6,保证插拔过程顺畅无卡滞,同时不会出现过大的径向窜动;两端的凸缘直径要大于安装孔直径,起到轴向硬限位的作用,避免安装后出现轴向窜动脱出的问题,凸缘与轴身的过渡位置做了圆角处理,一方面是减少热处理阶段的应力集中,降低开裂风险,另一方面也能在插拔过程中起到导向导入作用,避免锐边刮伤安装孔内壁。轴身的长度尺寸需要匹配安装基座的厚度加上锁紧行程预留量,通常会在实际安装厚度基础上预留3-5mm的锁紧调节余量,保证卡紧状态下不会出现虚位。在常规轴类装夹、工位定位以及工装快换场景里,这类带侧孔的轴式卡盘结构往往承担着核心的连接锁紧职能,和常见的三爪、四爪回转卡盘不同,该结构更偏向于直线工位的轴向定位与径向防转,多用于工装夹具的快换插销、小型传动机构的轴向限位、检测工位的工件定位基准搭建场景。从结构形态来看,主体为长圆柱轴身,一端设置大直径圆盘式限位端头,另一端同样做了凸缘限位结构,轴身靠近大直径端头的位置开设径向贯通圆孔,该孔位主要用于穿装锁销、拨杆或者接入气路油路接口,实现卡紧状态的触发与锁止。
径向孔的位置设置在靠近大端凸缘的位置,主要是考虑力臂的合理性,当通过该孔施加拨动力或者穿装锁止件时,受力点靠近固定端,能减少轴身的弯曲力矩,提升长期使用的结构稳定性,孔的内径和轴身直径的比例控制在1:3左右,避免开孔过大削弱轴身的结构强度,同时孔口位置同样做了倒角处理,方便锁销或者管路接头的快速插入。实际应用中,这类结构常被用在小型自动化设备的工装快换工位,比如电子产品组装线的载具定位,当载具滑动到指定工位后,该卡盘轴在气缸驱动下插入载具的定位孔,径向孔内穿装的钢珠在轴向推力作用下向外胀出,实现载具的无间隙锁止,相比传统的螺栓锁紧,这种结构的锁紧和释放动作可以在0.5秒内完成,大幅提升工位切换效率。
在手动工装夹具场景里,该结构的径向孔可以穿装拨杆,通过旋转拨杆带动轴身转动,利用轴身另一端的偏心结构实现工件的压紧,两端的凸缘可以卡在夹具基座的限位槽内,限制轴身的轴向移动行程,避免压紧过程中轴身脱出。设计建模阶段需要重点关注几个配合面的形位公差,轴身的圆柱度要控制在0.02mm以内,保证和导向孔配合时的同轴度,两端凸缘的端面要和轴身轴线保持垂直,垂直度公差不超过0.015mm,避免锁紧后出现端面贴合不严导致的定位偏差;径向孔的轴线要和轴身轴线垂直相交,位置度公差控制在0.03mm以内,保证锁销或者接头安装后不会出现偏载。
另外,这类零件通常会选用40Cr材质做调质处理,表面硬度达到HRC28-32,兼顾芯部韧性和表面耐磨性,对于频繁插拔的使用场景,轴身表面可以做高频淬火处理,硬度提升到HRC45以上,减少长期摩擦带来的磨损量,延长零件使用寿命。在装配环节,轴身和导向孔配合时需要涂抹少量锂基润滑脂,降低插拔阻力,同时减少锈蚀风险,径向孔内如果安装运动部件,需要定期清理孔内的切屑、灰尘等杂物,避免卡滞影响锁紧动作的可靠性。和同类定位轴结构相比,该结构的双凸缘设计可以同时实现两个方向的轴向限位,不需要额外加装轴用挡圈,减少了零件数量,装配流程更简单,集成的径向开孔不需要额外在轴身上加工其他槽位,加工工序更少,量产阶段的成本控制更有优势,适合在各类需要快速定位、频繁拆装的工装和小型设备结构中推广使用。
