多叶片船舶推进用螺旋桨三维设计

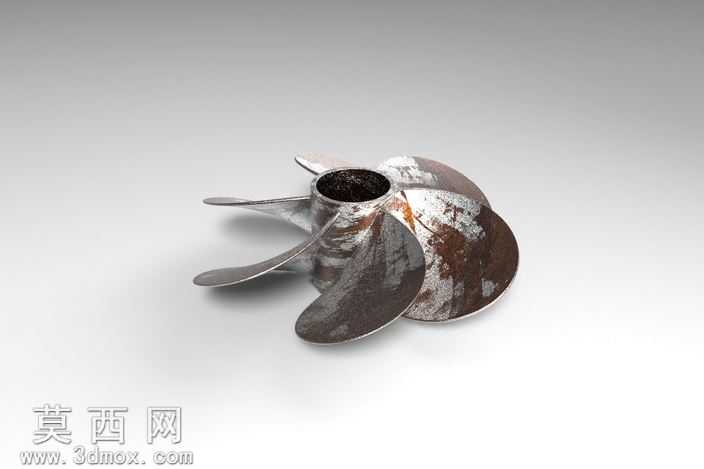

本螺旋桨模型采用SolidWorks进行全参数化三维建模，整体设计围绕船舶水下推进的功能需求展开，建模过程遵循从基础特征到细节构造的递进逻辑，首先以前视基准面为草绘平面，绘制螺旋桨的中心桨毂截面轮廓，通过旋转凸台特征生成带中心安装孔的桨毂基体，桨毂内部预留与传动轴匹配的安装空腔，孔壁做轻微拔模处理适配实际装配的公差需求。完成桨毂基体后，针对单个叶片进行造型设计，首先根据螺旋桨的推进效率需求设定螺旋线导程，通过螺旋线扫描生成叶片的基础曲面骨架，再结合流体力学特性调整叶片截面的翼型轮廓，从叶根到叶梢逐步调整截面厚度与扭转角度，叶根位置做加厚处理保证与桨毂连接的结构强度，叶梢位置做收薄处理降低流体扰动带来的阻力。单个叶片造型完成后，通过圆周阵列特征围绕桨毂中心轴完成多叶片的均匀排布，阵列过程严格保证各叶片之间的角度公差，避免因角度偏差导致运转时的动平衡问题。材质设计上模拟铸铜螺旋桨的真实质感，为模型赋予带磨损痕迹的金属材质，基底设置为深铜色金属材质，添加细微的凹凸纹理模拟铸造表面的粗糙质感，同时在叶片表面添加不规则的锈迹、水蚀斑驳效果，还原长期在海水环境中使用后的真实外观，材质的反射参数设置为低反光度的哑光金属属性，匹配水下金属部件的光学特性。结构设计上充分考虑螺旋桨的实际工况，叶片与桨毂的连接位置做圆角过渡处理，避免应力集中导致的叶片断裂问题，桨毂的中心安装孔边缘做倒角处理，方便传动轴的装配导入，各叶片的曲面曲率做连续性检查，保证曲面顺滑无褶皱，避免流体经过时产生不必要的紊流。建模过程中灵活使用Flex弯曲功能调整叶片的扭转角度，通过弯曲参数的微调匹配预设的螺距需求，同时通过圆形阵列的参数控制快速调整叶片数量，方便后续针对不同功率需求做方案迭代，整体模型的特征树逻辑清晰，各参数可直接编辑调整，能够快速修改螺距、叶片数量、叶片厚度等核心参数，适配不同吨位船舶的推进设计需求，模型完成后通过干涉检查确认各叶片之间无碰撞、无重叠，整体结构符合实际螺旋桨的生产制造逻辑，可用于后续的流体仿真分析、装配模拟以及渲染展示使用。
