LJ18A3-8-Z/BX电感式接近传感器结构设计

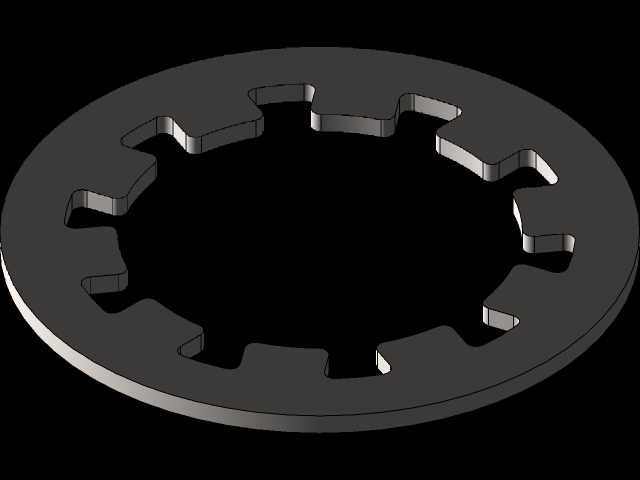

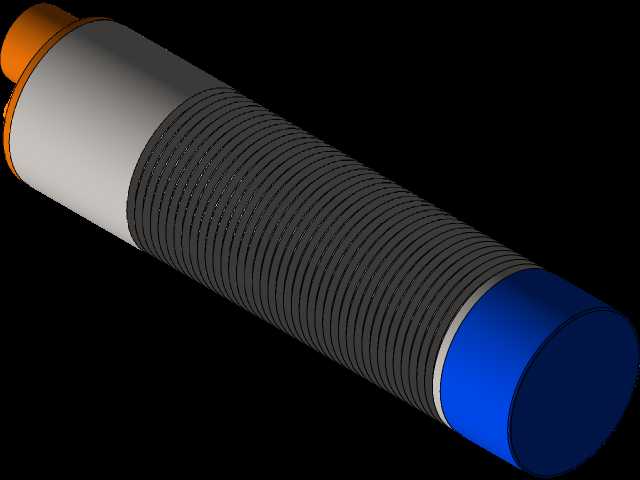

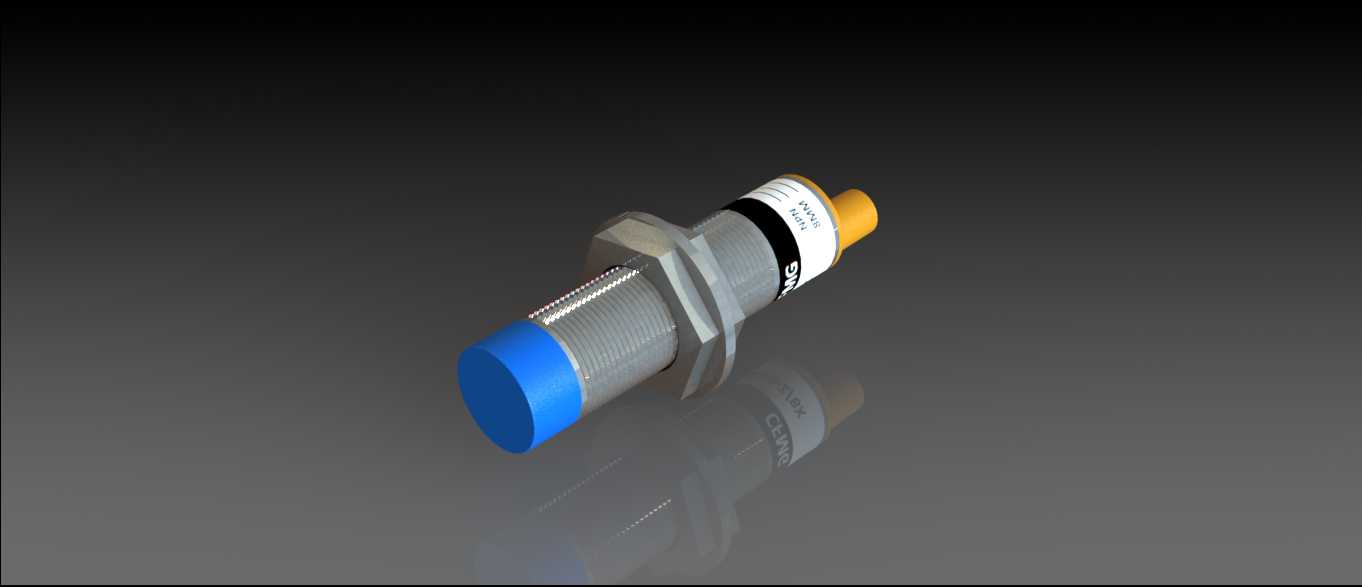

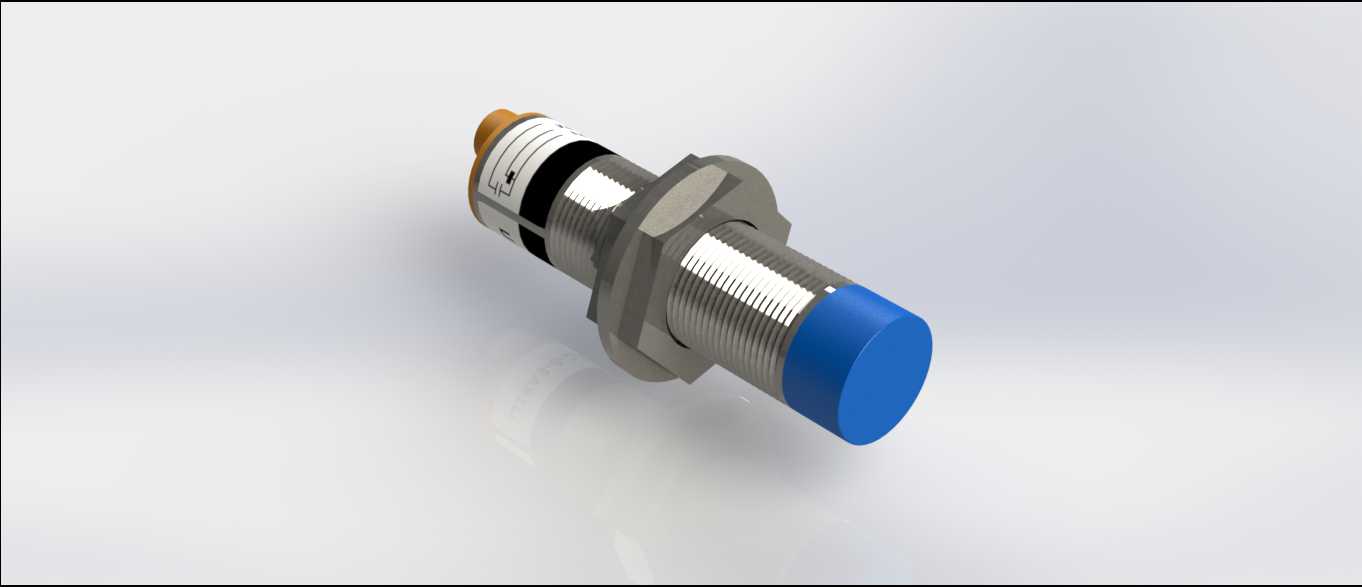

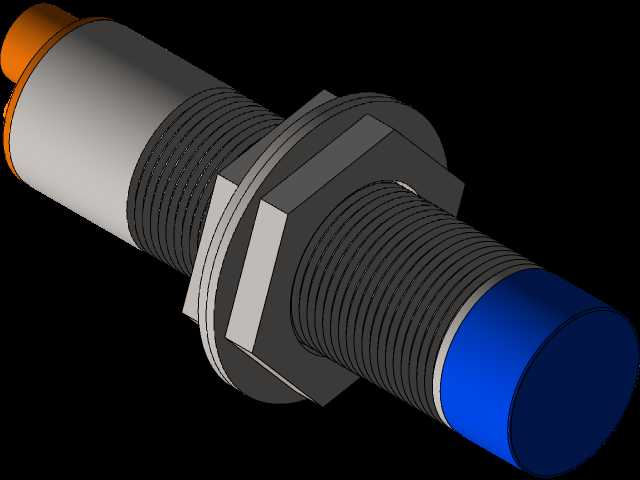

这款电感式接近传感器是工业自动化检测场景中应用极为广泛的基础检测元件，主要面向流水线工件到位检测、设备行程限位、物料计数、转速检测、金属部件存在性判断等常见工业场景，在3C电子组装线、汽车零部件加工线、包装输送线、物流分拣设备、机床上下料机构中都能见到这类元件的身影，它无需与被测金属部件发生机械接触，就能完成位置信号的采集，相比传统机械行程开关，不存在触点磨损、机械碰撞损耗的问题，长期运行的稳定性与使用寿命都有明显优势。从功能特性来看，这款NPN输出型的传感器检测距离为8mm，能够在有效检测范围内识别铁、钢、铝、铜等各类金属材质的被测物体，输出信号可以直接对接PLC、继电器、计数器等工业控制元件，接线逻辑简单，适配绝大多数工业控制回路的信号输入要求，传感器自带的螺纹壳体可以灵活调整检测端面的伸出长度，方便现场调试时匹配不同的安装间隙需求，尾部的出线端做了防拉扯结构设计，能够适应设备运行过程中的轻微震动与线缆拉扯工况，避免接线处断裂导致的信号故障。在设计思路上，这款传感器采用了经典的M18圆柱螺纹结构，这是工业传感器领域通用度最高的安装规格之一，壳体主体采用金属材质加工，既可以屏蔽外界电磁信号对内部检测电路的干扰，也能提升壳体的结构强度，避免安装、使用过程中磕碰导致的元件损坏；检测端面采用硬质工程塑料封装，既不会影响电感检测的磁场穿透效果，也能抵御车间内常见的切削液飞溅、粉尘附着带来的影响，尾部的接头部位做了阶梯式的密封设计，配合防水线缆可以达到常规工业场景的防护等级要求，适应多数车间的复杂工况环境。从外形尺寸与安装边界来看，这款传感器主体为直径18mm的圆柱结构，配套的六角安装螺母可以直接卡在设备安装板的开孔处，安装开孔直径为18mm即可满足装配要求，传感器整体长度控制在常规M18传感器的通用尺寸范围内，安装时只需要预留足够的螺纹旋合长度，同时保证检测端面与被测金属物体的平行度，就能获得稳定的检测效果，安装时需要注意检测端面周围避免紧贴大面积金属部件，防止出现误触发信号，传感器侧面的两个固定螺母可以在调整好检测距离后相互锁紧，避免设备运行震动导致传感器位置偏移，影响检测精度。
