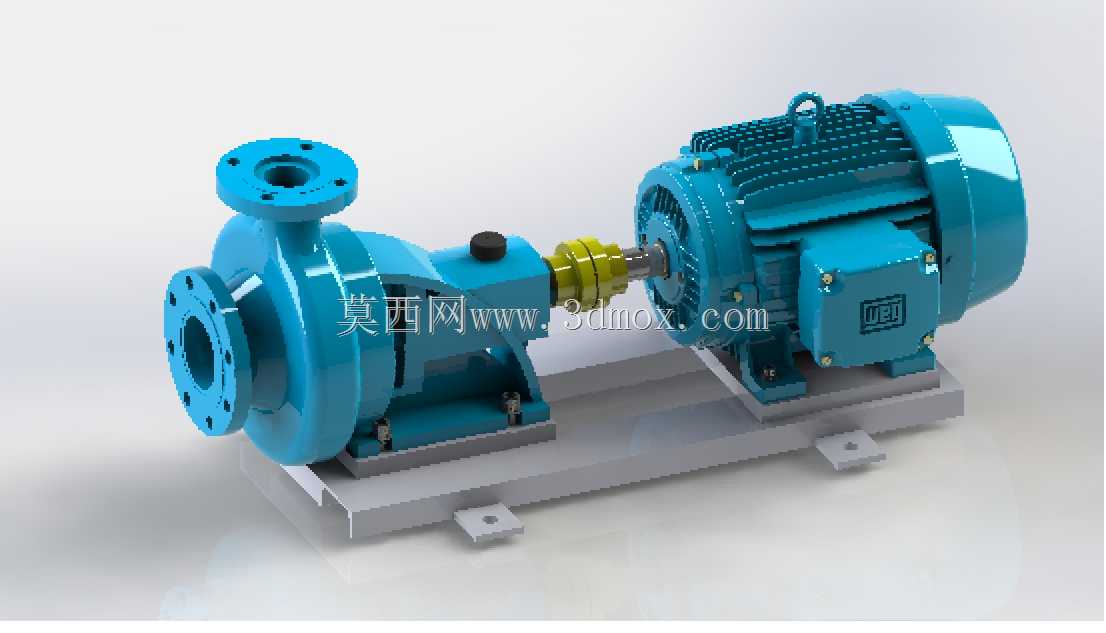

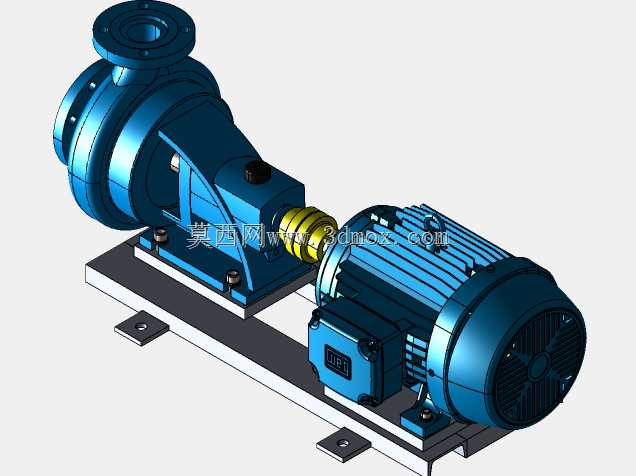

KSB离心泵配套WEG驱动电机成套机组

这套泵机成套机组是面向工业流体输送场景打造的核心动力输送设备，主要应用于市政供水增压、工业循环水系统、化工介质输送、暖通空调水循环、给排水工程等场景，承担不同工况下液态介质的加压输送职能，可适配清水、低腐蚀性工业流体等多种介质的输送需求，是流体管路系统中实现介质动能与压力转换的核心单元。整套机组采用泵体与驱动电机直联共座的结构设计，泵体端为单级单吸离心泵结构，采用轴向吸入、径向排出的法兰接口设计，进水端与出水端均采用标准法兰连接结构，可直接对接工业管路系统，泵壳采用蜗壳式流道设计，能够在叶轮高速旋转时高效完成介质的能量转换，降低流道内的水力损失，提升泵组运行效率。驱动端采用WEG系列三相异步电机，电机外壳采用散热筋一体式铸造成型结构，端盖、接线盒均采用密封结构设计，可适配常规工业车间的多尘、轻度潮湿运行环境，电机输出轴通过弹性联轴器与泵轴连接，联轴器外部设置防护结构，既可以补偿泵轴与电机轴的安装同轴度误差，缓冲启停阶段的冲击载荷，也能避免运行过程中旋转部件外露带来的安全隐患。整套机组共用一体式焊接安装底座，底座预留了对应泵体、电机的安装定位螺孔，同时在底座两端设置了设备安装固定脚位，可直接通过膨胀螺栓固定在设备基础平台上，安装时仅需校准泵轴与电机轴的同轴度即可完成就位，无需额外制作分体安装支架，大幅降低现场安装的调试工作量。设计过程中充分考虑了日常运维的便利性，泵体端设置了排气、泄放螺塞，可在启动前完成泵腔排气、停机检修时排空腔体积液，轴承位置预留了润滑维护空间，电机接线盒采用多方向进线设计，可适配不同方向的布线需求。整套机组的安装边界充分考虑了工业现场的管路排布需求，进出口法兰的中心高度、底座安装孔的孔距均匹配通用工业泵的安装尺寸规范，可直接替换同参数等级的老旧泵组，无需对现有管路、基础进行大规模改造，有效降低设备升级改造成本。运行过程中，电机带动泵轴上的叶轮高速旋转，泵腔内的介质在离心力作用下被甩向蜗壳流道，在泵出口形成稳定压力后进入输送管路，叶轮入口位置形成的负压会持续将吸入管路的介质导入泵腔，形成连续稳定的介质输送循环，整套结构运行平稳，振动噪声控制在工业设备允许范围内，可满足长期连续运行的工况需求。
