旋转冲击式空罐粉碎处理设备结构设计

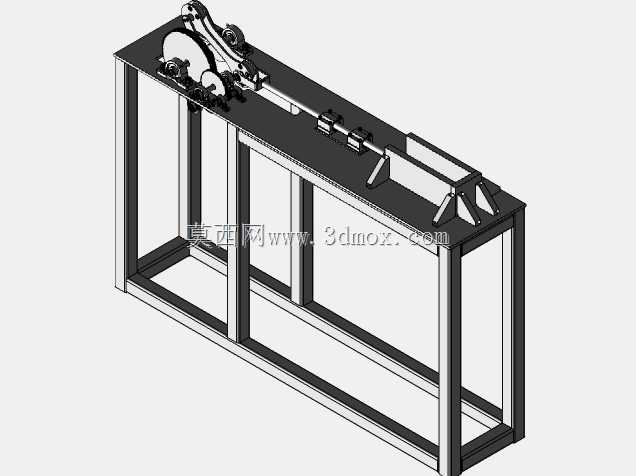

　　在饮品生产、废品回收站点的固废处理环节，废弃金属空罐因内部空腔占比大，直接堆放或转运都会占用大量仓储与运输空间，传统人工踩压处理效率极低，且存在划伤操作人员的安全隐患，这类旋转冲击驱动的空罐粉碎设备，正是针对该类场景开发的专用处理装置。从整体结构布局来看，设备采用方管焊接成型的框架式机架作为承载基体，机架整体为长条形立式布局，底部设置双层方管焊接的底框结构，通过地脚螺栓即可完成与地面的固定安装，安装时需保证机架上平面的水平度误差控制在每米1mm以内，避免冲击作业时机架产生异常振动。设备的作业端沿机架长度方向排布，进料端设置带三角加强筋的定位导槽，导槽的内槽宽度与常规易拉罐、小型金属空罐的外径匹配，

　　可保证待处理空罐沿轴向平稳送入破碎工位，避免进料过程中出现卡滞、跳罐问题。核心的旋转冲击驱动机构布置在机架的进料端上方，该机构通过带座轴承固定在机架顶面的安装板上，动力输入后带动带冲击锤头的旋转轮组做定轴转动，当空罐沿导槽送入破碎工位时，高速旋转的冲击锤头会以恒定的冲击动能作用在空罐罐体表面，使金属罐体产生塑性变形，被压溃成扁平状结构，破碎后的罐体沿导槽末端滑出设备，落入下方的收集容器内。设计过程中，冲击锤头的工作端面做了圆弧过渡处理，避免尖锐棱角在冲击过程中削切罐体产生金属碎屑飞溅，同时锤头与旋转轮架之间采用铰接连接结构，当遇到硬度超标的异物进入工位时，锤头可绕铰接轴小幅回转避让，避免刚性冲击造成轮轴变形或焊接结构开裂。

　　机架的侧面预留了透明防护板的安装槽位，实际投产使用时可加装亚克力或冷轧钢板防护栏，将旋转冲击机构完全封闭在防护空间内，仅保留进料口与出料口的过料间隙，既可以观察内部破碎作业状态，也能防止作业过程中罐体或碎屑飞出伤人。从安装边界来看，设备整体长度适配常规废品回收站点的工位排布需求，宽度方向不超过单人操作的作业面宽度，进料口高度与成年人站立操作的手部舒适作业高度匹配，无需额外搭建操作平台即可直接投入使用。设备的破碎工位与导槽之间设置了可调整的限位挡块，通过调整挡块的位置，可以适配不同长度规格的金属空罐处理需求，调整时仅需松开挡块的紧固螺栓，沿导槽上的长圆孔滑动至对应位置后锁紧即可，无需拆卸其他结构部件。

　　旋转轮组的动平衡在设计阶段就做了针对性优化，所有旋转类零部件在装配前都需完成动平衡校正，将剩余不平衡量控制在允许范围内，降低设备高速运转时的振动幅值，延长轴承等易损件的使用寿命。机架的焊接位置全部做了去应力处理，避免焊接残余应力在长期冲击载荷作用下导致机架变形，所有与物料接触的金属板面都做了倒角处理，去除加工毛刺，防止操作人员在送料、清理设备时被划伤。该设备不需要复杂的配套辅助设施，仅需匹配对应功率的动力源即可独立完成空罐破碎作业，既可以单独布置在小型废品回收点使用，也可以多台并排布置在饮品生产企业的废罐处理线上，对接上游的空罐输送装置与下游的压块收集装置，形成连续化的废金属回收处理流程。相较于常规的双辊挤压式粉碎设备，这种旋转冲击式的结构对薄壁金属空罐的破碎效率更高，不会出现空罐卡在辊缝间的故障，设备整体的易损件数量更少，日常维护仅需定期检查锤头磨损情况与轴承润滑状态即可，维护成本远低于同处理量的其他类型粉碎设备。
