脚踏式无接触消毒喷雾分配装置结构

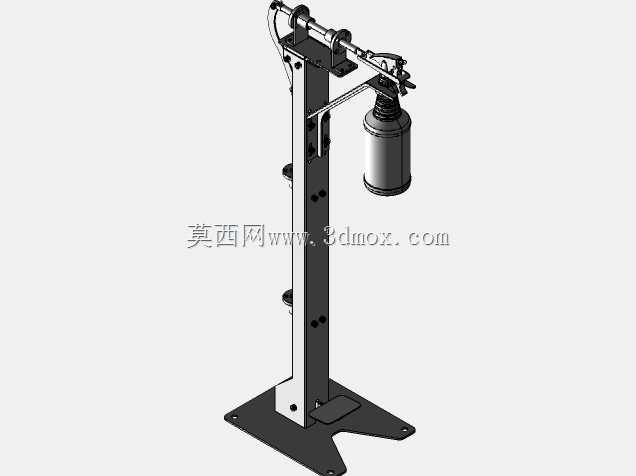

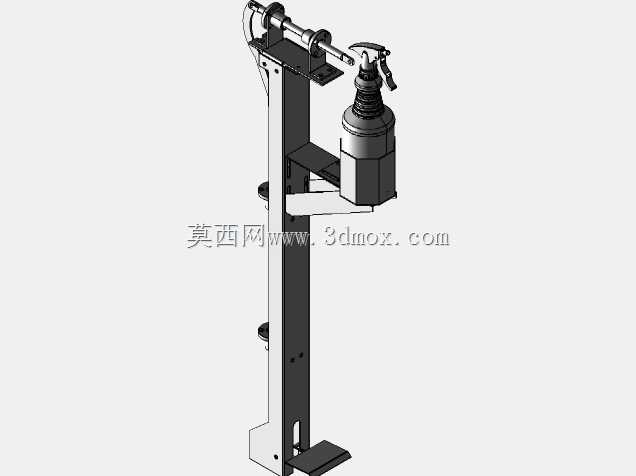

　　在公共卫生防护场景下，手部接触式的消毒设备往往存在交叉污染的隐患，尤其是人员流动密集的商超、社区出入口、工厂车间入口、医疗机构分诊处等点位，传统手动按压式消毒瓶需要使用者用手触碰按压头，极易造成接触传播风险，这款脚踏驱动的分配装置正是针对这类痛点设计的无接触操作消毒供给设备。整套装置采用立式落地安装结构，主体支撑为垂直布置的型材立柱，底部设置水平支撑脚保证放置稳定性，无需额外打膨胀螺栓固定在地面，可根据点位防疫需求灵活挪动布置，适配临时检测点、临时管控区域这类需要快速布设防疫设备的场景。立柱上部设置横向伸出的安装托架，用来固定常规规格的按压式喷雾瓶，托架预留了不同直径瓶身的固定位，可适配市面上多数市售大容量消毒喷雾容器，

　　无需定制专用储液瓶，降低后期耗材替换成本。驱动部分采用杠杆式脚踏传动结构，踏板设置在立柱下部靠近地面的位置，使用者无需弯腰，单脚踩下踏板即可通过内置的连杆传动结构，带动上部的压头向下动作，触发喷雾瓶喷出定量消毒雾滴，整个操作过程使用者的手部完全不需要接触设备任何部位，从根源上避免了交叉接触的风险。传动连杆采用隐藏式布置，所有传动关节都设置在立柱型材的内部槽位中，既可以避免外露传动结构夹伤使用者衣物，也能减少灰尘、消毒液体残留对传动关节的腐蚀，延长设备的无故障使用周期。从安装边界来看，整套装置的垂直高度适配成年人站立操作的舒适区间，踏板的踩踏行程控制在成年人脚踝活动的舒适角度范围内，不需要刻意抬脚发力即可完成触发操作，

　　长时间高频使用也不会造成脚部疲劳；横向伸出的喷雾头位置刚好对准成年人站立时手部自然抬起的高度，踩下踏板时喷出的雾滴可以均匀覆盖手部皮肤，不会出现喷溅到衣物或者地面的情况。设计过程中充分考虑了不同使用场景的地面条件，底部支撑脚设置了可调高度的防滑胶垫，即使在略有坡度的地面或者防滑地砖、环氧地坪等不同材质地面上，都可以通过调整胶垫高度保证设备放置平稳，不会出现踩踏时侧翻的问题。装置的整体结构没有复杂的电控元件，纯机械传动的结构不需要外接电源，也不需要定期更换电池，完全依靠机械杠杆实现力的传递，在户外临时点位、断电应急场景下也可以正常使用，维护成本极低。针对消毒液体的腐蚀性特点，所有与喷雾瓶接触的托架、

　　压头部件都采用耐腐蚀的金属材质做表面喷涂处理，长期接触酒精类、含氯类消毒液体也不会出现锈蚀掉漆的问题，传动关节处采用自润滑衬套，不需要定期加注润滑油即可保持动作顺畅，日常维护只需要定期检查固定螺丝是否松动、替换用完的消毒喷雾瓶即可，不需要专业运维人员到场处理。在实际布设过程中，这类装置可以单台布置在小型门店入口，也可以多台并排布置在大型工厂、写字楼的入口通道处，配合地面的一米线标识，可以实现人员快速通行过程中的无接触手部消毒，不会造成入口处的人员拥堵。相较于红外感应式的自动消毒设备，这套纯机械结构的装置不存在感应失灵、电池亏电导致无法使用的问题，在低温户外环境下也不会因为电子元件性能下降出现故障，环境适应性更强，适合各类复杂的公共场景长期使用。结构设计上充分考虑了加工工艺性，所有金属板材件都采用常规的钣金折弯、冲孔工艺即可加工，连杆类零件采用标准圆钢切割加工，不需要开模定制特殊零件，生产制造成本低，适合批量加工生产快速投放市场。
