SAE巴哈赛车防滚车架三维结构设计

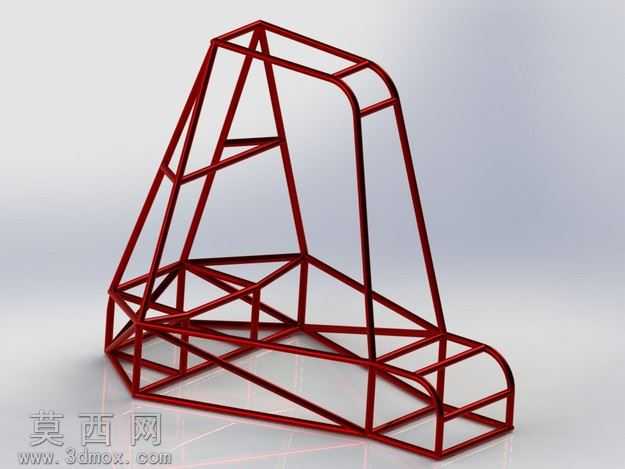

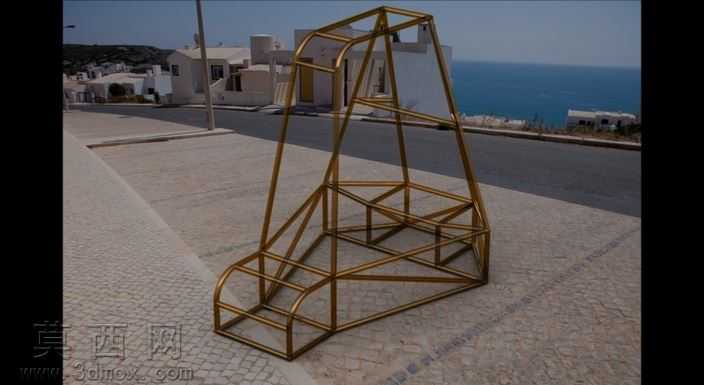

本作品为严格遵循SAE巴哈赛事规则手册设计的巴哈赛车防滚车架三维模型，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先搭建整车总布置骨架，确定驾驶舱人机空间、动力总成安装点位、悬架硬点位置、防撞缓冲区边界等核心参数后，再逐根生成管件结构，确保所有结构尺寸完全符合赛事规则的安全尺寸要求。模型整体采用空间钢管桁架式结构，所有管件均为圆形截面管材，通过精准的空间角度定位拼接，主防滚环、前防滚环、侧边防撞结构、前部吸能结构、后部动力安装支架等核心受力区域均做了管材排布加密处理，在关键受力节点处采用相贯线精准裁切的拼接方式，保证管件之间贴合紧密，完全匹配实际焊接加工的工艺要求，避免出现建模阶段的干涉错位问题。材质设置上，主体车架赋予红色金属漆材质，还原赛车防滚架常见的涂装效果，同时调整材质的金属度、粗糙度参数，模拟钢管表面喷涂后的哑光金属质感，渲染阶段采用三点布光方案，主光源模拟侧上方自然光，辅以补光消除结构暗部阴影，搭配浅灰色纯色背景突出车架的空间结构特征，清晰展现每一根管材的走向与连接关系。结构设计层面，充分考虑巴哈赛事全地形行驶的高强度受力需求，通过三角形桁架排布提升整体结构的抗扭、抗弯强度，在驾驶舱区域预留了充足的驾驶员操作空间、安全带安装点位、座椅安装固定位，前部设置符合规则长度的碰撞吸能区，后部预留发动机、传动系统、后悬架的安装接口，侧边防撞结构的高度与宽度完全覆盖驾驶员躯干区域，能够在车辆发生翻滚、侧撞时有效传递冲击力，保障驾驶舱生存空间完整性。建模过程中对所有管件的连接处做了工艺性优化，避免出现过小的拼接角度导致焊接难度提升，同时对整体结构做了轻量化的排布优化，在保证结构强度符合赛事安全标准的前提下，尽可能减少冗余管材的使用，平衡车架整体强度与重量表现，模型的结构精度可直接用于后续的有限元强度仿真、管材下料加工、焊接工装设计等后续开发环节，能够为巴哈赛车的整车开发提供精准的车架三维数模基础。
