双行动快速释放PneuHyd气动液压耦合器

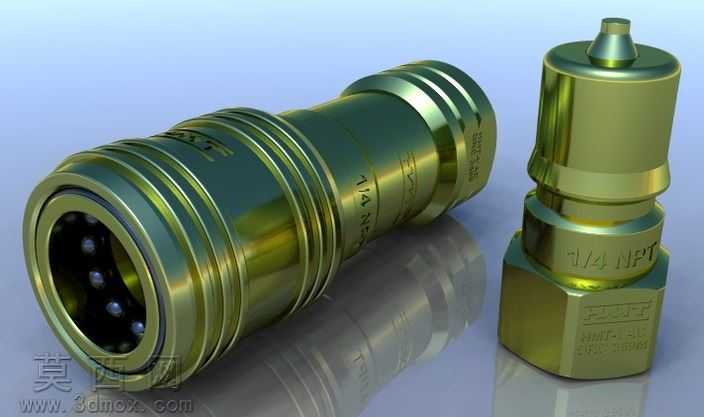

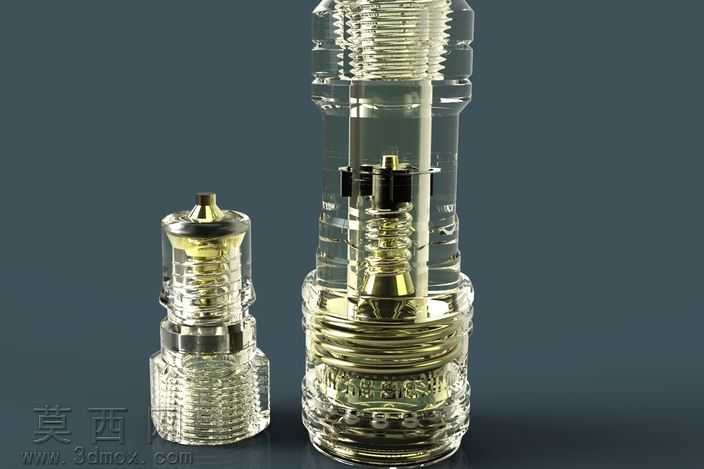

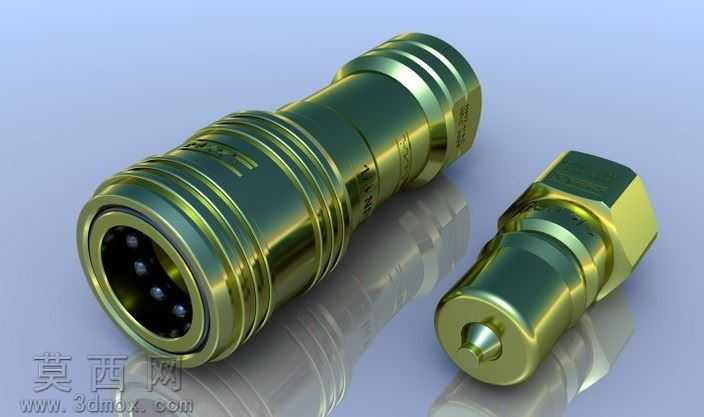

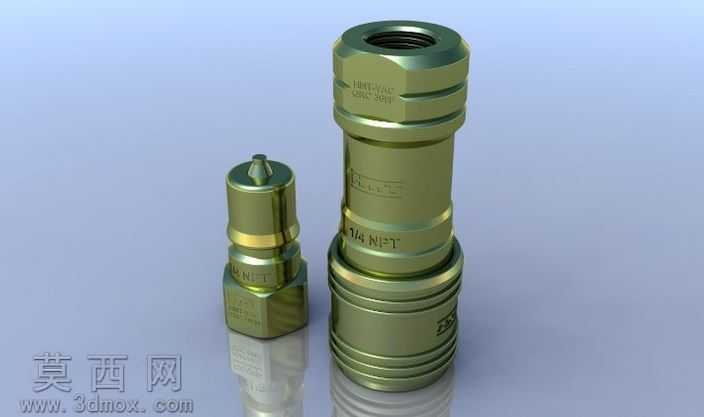

本次建模的双行动快速释放PneuHyd耦合器，针对气动液压回路、真空管路的快速接驳需求开展三维设计，建模过程中首先梳理公母接头的对接逻辑，明确双动解锁的动作路径，先以基准轴、基准面搭建整体装配定位框架，分别构建公端插接头、母端容纳腔体的基础轮廓，对内部的卡锁定位环、弹性抵接结构做单独零件建模，保证各零件的装配公差符合快接接头的行业通用配合标准。材质设置上，对外壳的透明工程塑料部件调整折射率与透光率参数，还原聚碳酸酯类材质的半通透质感，对内部金属嵌件、锁紧弹簧、密封卡位结构赋予金属材质，区分黄铜构件的暖金色金属光泽与钢制弹簧的冷调金属质感，在渲染阶段调整环境光的入射角度，让透明外壳可以清晰展现内部的结构排布，同时突出金属零件的加工纹理与轮廓边界。结构设计上还原了双动释放的操作逻辑，公母接头对接时卡锁结构自动卡合定位，解锁时通过滑动外套环即可同步解除多点卡位，实现无额外工具的快速插拔，模型还原了接头两端的外螺纹接驳结构，可直接与对应规格的管路、阀件完成装配对接，建模过程中省略了独立密封件与内部阀组的细节，重点突出耦合器本身的壳体结构、锁紧机构、对接定位特征，保证整体外观与核心动作结构的还原度。设计过程中优先保证快接结构的动作合理性，对卡爪的开合行程、弹簧的压缩空间做了参数化校验，避免结构干涉，同时对外壳表面的防滑纹理、标识刻印区域做了细节还原，让模型既具备结构展示价值，也可用于产品宣传渲染、结构原理演示等场景，透明壳体的设计让内部锁紧结构的工作状态可以直观呈现，便于快速理解双动快接接头的工作原理，各零件的拆分逻辑符合实际加工装配的工艺顺序，可直接用于后续的结构优化、3D打印验证或者产品演示动画制作。
